Typ produktu	Ogrzewanie foteli pojazdu
Marka	Dometic
Model	MSH300
Numer produktu	9600000395
Wymiary elementów grzejnych	Siedzisko: 580 x 270 mm; Oparcie: 580 x 270 mm
Zasilanie	12 V DC
Moc	3 poziomy: od 10 do 70 W na fotel
Prąd maksymalny	10 A
Liczba poziomów ciepła	3 (wysoki, średni, niski)
Główne funkcje	Ogrzewanie foteli przednich kierowcy i pasażera, montaż dodatkowy, sterowanie przełącznikiem
Zawartość dostawy	2 elementy grzejne (siedzisko i oparcie), przełącznik, skrzynka sterownicza, zestaw kabli, szablon wiertniczy, taśma dwustronna, materiały izolacyjne, instrukcja
Kompatybilność	Samochody osobowe, dostawcze, kampery (fotele przednie)
Konserwacja i czyszczenie	Unikać rozlania płynów; nie włączać gdy mokry; nie kłaść ostrych ani ciężkich przedmiotów
Bezpieczeństwo	Przestrzegać wskazówek elektrycznych pojazdu; odłączyć akumulator przed montażem; nie modyfikować produktu
Części zamienne i naprawy	Skontaktuj się z producentem lub autoryzowanym sprzedawcą; gwarancja prawna po okazaniu faktury
Informacje ogólne	Instrukcja obsługi i montażu w zestawie; wyprodukowano w Chinach; obsługa klienta Dometic Francja

Często zadawane pytania - MSH300 DOMETIC

Jak zainstalować ogrzewanie fotela MSH300?

Odłącz akumulator, zdemontuj fotel, zdejmij pokrycie, umieść elementy grzejne między pokryciem a wypełnieniem, przymocuj je taśmą dwustronną, a następnie podłącz elektrycznie zgodnie z dostarczonym schematem. Aby uzyskać więcej szczegółów, zapoznaj się z instrukcją.

Jakie pojazdy są kompatybilne z MSH300?

MSH300 jest przeznaczony do przednich foteli samochodów osobowych, dostawczych i kamperów. Przed montażem sprawdź kompatybilność z bocznymi poduszkami powietrznymi lub systemami wykrywania.

Jak korzystać z różnych poziomów ciepła?

Naciśnij przełącznik: raz dla poziomu 3 (wysoki), dwa razy dla poziomu 2 (średni), trzy razy dla poziomu 1 (niski). Czerwone diody LED wskazują poziom. Aby wyłączyć, naciskaj, aż diody zgasną.

Czy mogę przyciąć elementy grzejne do rozmiaru mojego fotela?

Tak, możesz przyciąć elementy grzejne między dwoma czarnymi szwami, aby dopasować je do kształtu fotela. Zaizoluj krawędzie cięcia dostarczonym izolatorem. Nie przecinaj wzdłuż.

Co zrobić, jeśli dioda LED nie zapala się?

Sprawdź połączenia elektryczne i bezpiecznik. Jeśli problem nadal występuje, skontaktuj się z serwisem Dometic. Nie próbuj naprawiać samodzielnie.

Czy ogrzewanie fotela może być używane z pokrowcami?

Nie zaleca się kładzenia koców ani płaszczy na włączonym ogrzewaniu fotela, ponieważ może to uniemożliwić odprowadzanie ciepła i uszkodzić system.

Jak czyścić fotel po instalacji?

Unikaj rozlewania płynów na fotel. W razie potrzeby wyczyść pokrycie wilgotną szmatką i delikatnym detergentem. Nigdy nie używaj ogrzewania, gdy fotel jest mokry.

Czy MSH300 jest kompatybilny z bocznymi poduszkami powietrznymi?

Tak, ale należy postępować zgodnie z instrukcjami producenta pojazdu. Pokrycie oparcia ma punkty przerwania dla poduszki powietrznej; obchodź się z nim ostrożnie podczas montażu.

Jaki jest maksymalny pobór mocy?

Maksymalny prąd wynosi 10 A przy 12 V, co daje maksymalną moc 120 W dla dwóch foteli (70 W na fotel na najwyższym poziomie).

Gdzie mogę znaleźć części zamienne lub serwis naprawczy?

Skontaktuj się z obsługą klienta Dometic Francja pod numerem [phone] lub e-mailem na adres [e-mail]. W przypadku gwarancji dołącz kopię faktury.

INSTRUKCJA OBSŁUGI MSH300 DOMETIC

PL System podgrzewania foteli do montażu

Instrukcja montażu i obsługi....145

Przed instalacją i uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. W razie przekazywania urządzenia należy ją udostępnić kolejnemu nabywcy.

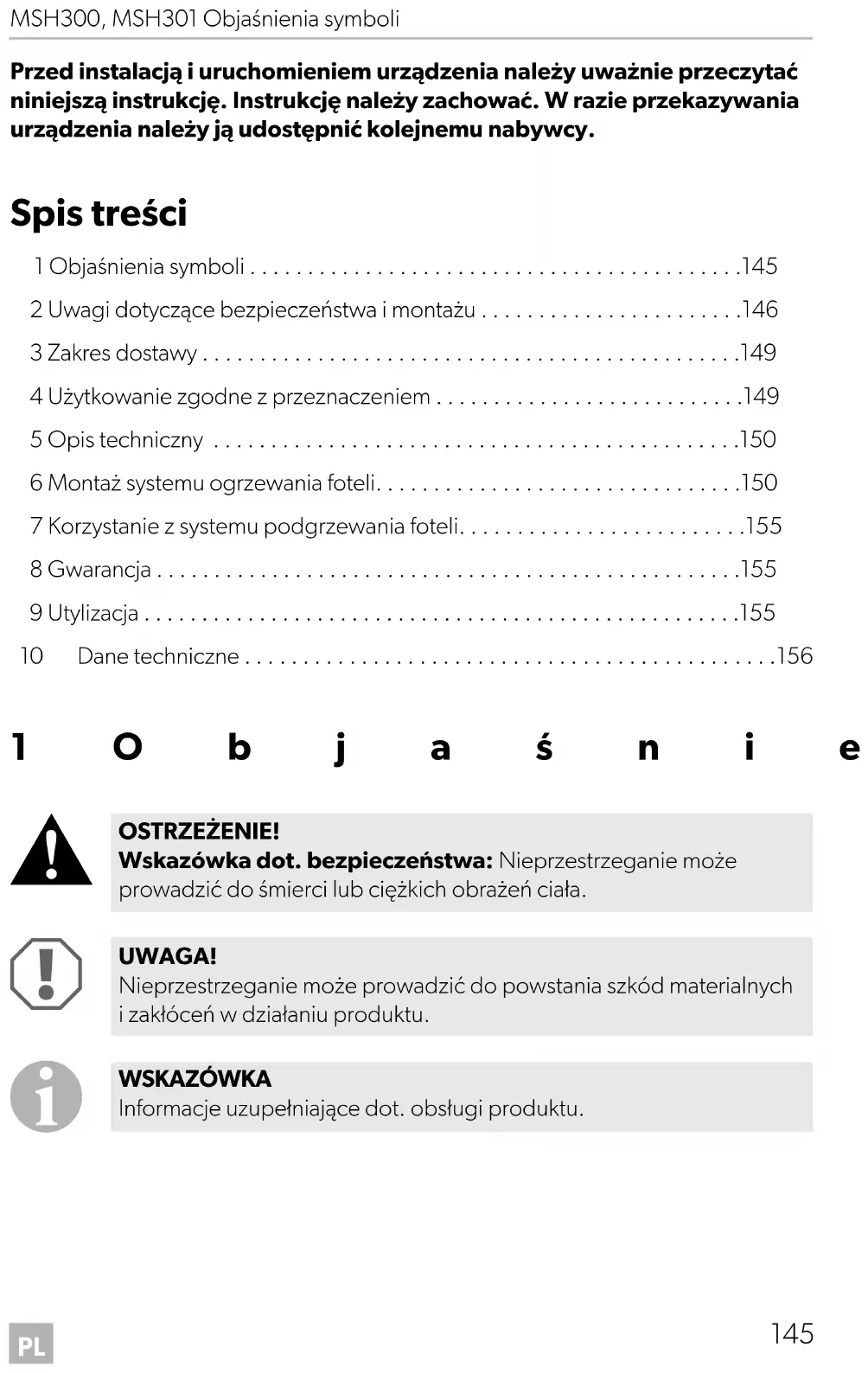

Spis treści

1 Objaśnienia symboli .....145
2 Uwagi dotyczące bezpieczeństwa i montażu .....146
3 Zakres dostawy....149
4 Użytkowanie zgodne z przeznaczeniem .....149
5 Opis techniczny .....150
6 Montaż systemu ogrzewania foteli....150
7 Korzystanie z systemu podgrzewania foteli....155
8 Gwarancja....155
9 Utylizacja....155
10 Dane techniczne....156

1 O b j a ś n i e

OSTRZEŻENIE!

Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do śmierci lub ciężkich obrażeń ciała.

UWAGA!

Nieprzestrzeganie może prowadzić do powstania szkód materialnych i zakłóceń w działaniu produktu.

WSKAZÓWKA

Informacje uzupełniające dot. obsługi produktu.

2 Uwagi dotyczące bezpieczeństwa i montażu

Należy stosować się do zasad bezpieczeństwa i dokumentacji udostępnianych przez producenta i warsztaty serwisowe!

Producent nie odpowiada za szkody spowodowane:

• błędami powstałymi w trakcie montażu lub podłączania
• uszkodzeniem produktu w sposób mechaniczny lub spowodowany przeciążeniami elektrycznymi
• zmianami dokonanymi w produkcie bez wyraźnej zgody producenta
• użytkowaniem w celach innych niż opisane w niniejszej instrukcji

UWAGA!

Ze względu na zagrożenie zwarciem przed wykonywaniem prac w elektronice pojazdu należy odłączyć biegun ujemny.

Biegun ujemny należy odłączyć również od dodatkowego akumulatora (jeśli istnieje).

OSTRZEŻENIE!

Niewłaściwe połączenia przewodów mogą sprawić, że na skutek zwarcia dojdzie do:

• spalenia kabli,
• aktywowania poduszki powietrznej,
• uszkodzenia urządzeń sterowniczych,
• awarii funkcji elektrycznych (kierunkowskazów migowych, światła hamowania, buczka, zapłonu, światła).

Dlatego należy stosować się do następujących wskazówek:

- Przy stosowaniu następujących przewodów należy używać tylko izolowanych końcówek kablowych, wtyczek i tulejek wtykowych płaskich:

• 30 (wejście akumulatora od strony bieguna dodatniego, bezpośrednio)
• 15 (przełączany biegun dodatni, za akumulatorem)
• 31 (przewód powrotny od akumulatora, masa)

Nie wolno używać łączników świecznikowych.

- Najtrwalszym sposobem połączenia jest przylutowanie i zaizolowanie końcówek kabla.

W przypadku stosowania usuwalnych połączeń należy używać tylko izolowanych końcówek kablowych, wtyczek i tulejek wtykowych płaskich. Nie należy używać złączek karbowanych (łączników przewodów) lub łączników świecznikowych.

- Do łączenia przewodów należy używać obcęgów zaciskowych (rys. 1 10, strona 3).

- Należy przymocować przewód śrubami przy przyłączach do przewodu 31 (masa)

- za pomocą końcówki kablowej i podkładki zębatej do śruby masowej lub - za pomocą końcówki kablowej i wkrętu do blachy karoserii.

Należy pamiętać o prawidłowym przeniesieniu masy!

Po odłączeniu bieguna ujemnego akumulatora następuje utrata wszystkich danych zapisanych w pamięci ulotnej.

- Wówczas konieczne jest ponowne ustawienie następujących danych (w zależności od wyposażenia pojazdu):

- Kod r a d i a

- Zegar pojazdu

- Zegar sterujący

- Komputer pokładowy

– Pozycja siedzenia

Wskazówki dot. ustawiania znajdują się w instrukcji obsługi.

Podczas montażu należy stosować się do następujących wskazówek:

- Części montowane w pojeździe należy mocować tak, aby w żadnych warunkach nie mogło dojść do ich poluzowania (ostre hamowanie, wypadek komunikacyjny), a w konsekwencji, do obrażeń ciała pasażerów.

- Podczas wiercenia należy pamiętać o pozostawieniu wystarczającego miejsca na wylot wiertła. Pozwoli to uniknąć ewentualnych uszkodzeń (rys. 2, strona 4).

- Należy wygładzić wywiercony otwór, a następnie zabezpieczyć środkiem antykorozyjnym.

Podczas pracy przy częściach elektrycznych należy stosować się do następujących wskazówek:

• Do sprawdzania napięcia w przewodach elektrycznych można używać tylko diodowej lampki kontrolnej (rys. 1 8, strona 3) lub woltomierza (rys. 1 9, strona 3).
  Lampki kontrolne z żarnikiem (rys. 1 12, strona 3) pobierają zbyt dużo prądu, co może spowodować uszkodzenie elektroniki pojazdu.

- Podczas układania przyłączy elektrycznych (rys. 3, strona 4) należy sprawdzić, czy

• nie są one zgięte lub przekręcone,
  – nie ocierają się o krawędzie,
  – zostały zabezpieczone przed ostro zakończonymi przepustami.

- Należy wykonać izolację wszystkich połączeń i przyłączy.

- Należy zabezpieczyć kable przed uszkodzeniami mechanicznymi za pomocą zapinki lub taśmy izolującej, np. na istniejących przewodach.

Podczas korzystania z ogrzewania foteli należy stosować się do następujących wskazówek:

• Nie należy umieszczać ostrych lub ciężkich przedmiotów na siedzeniu, ponieważ system podgrzewania foteli może ulec uszkodzeniu.
• Osoby z zaburzonym odczuwaniem ciepła powinny korzystać z podgrzewania foteli tylko na poziomie 1.
• Przy włączonym systemie podgrzewania foteli nie należy umieszczać na siedzeniu przedmiotów termoizolacyjnych, takich jak koce czy płaszcze.
• System podgrzewania foteli może zostać uszkodzony poprzez wylanie cieczy na siedzenie.
• Nie wolno włączać systemu podgrzewania foteli w stanie mokrym.

3 Zakres dostawy

Nr na rys. 4, strona 4	Ilość Nazwa			Nr pro-duktu
	MSH300 MSH301
	1 2 1 Element grzejny – powierzchnia do siedzenia			9101700038
	2 2 1 Element grzejny – oparcie 9101700039
	3 2 1 Przełącznik 9101700041
	4 1 1 Zestaw kabli przyłączeniowych (czarny: prawa strona niebieski: lewa strona)			9101700053
	5 1 1 Skrzynka rozdzielcza 9101700051
	-1 1 Szablon wiercenia
	-	12	6	Dwustronna taśma klejąca
	-	12	6	Materiał izolacyjny
	-1 1 Instrukcja obsługi

4 Użytkowanie zgodne z przeznaczeniem

Systemy podgrzewania foteli MagicComfort MSH300 (nr prod. 9600000395) i MSH301 (nr prod. 9600000396) nadają się do montażu w przednich fotelach samochodów osobowych, transporterów i pojazdów kempingowych.

UWAGA!

W przypadku pojazdów z bocznymi poduszkami powietrznymi w oparciach foteli, czujnikiem zajęcia miejsca lub automatycznym rozpoznawaniem fotelika dziejącego należy przestrzegać informacji pochodzących od producenta pojazdu.

5 Opis techniczny

Elementy grzejne systemów podgrzewania foteli MagicComfort MSH300 i MSH301 mogą być montowane w fotelu kierowcy oraz pasażera.

Nie wpływają one na zmianę kształtu fotela.

Obsługa systemu podgrzewania foteli odbywa się za pomocą przełącznika.

6 Montaż systemu ogrzewania foteli

6.1 Potrzebne narzędzia (rys. 1, strona 3)

Do montażu potrzebne są następujące narzędzia:

•Gwintownik (1)
- Wiertarka (2)
- Śrubokręty (3)
• Zestaw kluczy oczkowych lub szczękowych (4)
• Linijka z podziałką (5)
•Młotek (6)
- Punktak (7)

Do podłączenia elektrycznego i jego sprawdzenia potrzebne są następujące środki pomocnicze:

• Diodowa lampka kontrolna (8) lub woltomierz (9)
• Obcegi (10)
• Taśma izolacyjna (11)
• Opalarka (13)
• Lutownica (14)
• Cyna do lutowania (15)
- Ew. tulejki przepustowe do kabli

Do przymocowania przewodów mogą być jeszcze potrzebne dodatkowe zapinki.

6.2 Montowanie ogrzewania foteli

Demontaż fotela

▶Należy zabezpieczyć pojazd przed stoczeniem.

UWAGA!

W przypadku pojazdów z bocznymi poduszkami powietrznymi w oparciach fotela należy przestrzegać informacji od producenta w zakresie demontażu fotela i tapicerki.

▶Należy sprawdzić możliwość montażu w instrukcji montażu oraz w informacjach od producenta.
▶Należy odkręcić śruby mocujące fotela pojazdu.
▶Należy wyciągnąć fotel z pojazdu.

Przygotowanie fotela

Należy usunąć wszystkie osłony plastikowe fotela, aby dotrzeć do mocowania tapicerki.
Należy odłączyć oparcie fotela od powierzchni do siedzenia (rys. 7, strona 5 orazrys. 8, strona 5).
▶Należy otworzyć tapicerkę powierzchni do siedzenia.

Tapicerka jest zwykle mocowana za pomocą szerokiego tekturowego pasa lub metalowego drutu w zakładce w dolnej części fotela.

Należy poluzować umocnienia za pomocą śrubokręta i szczypców.(rys. 9, strona 5 oraz rys. 10, strona 5).
▶ Należy usunąć wszelkie istniejące zszywki tapicerskie lub klamry krzyżowe (rys. 11, strona 5).
▶W ten sam sposób należy otworzyć tapicerkę oparcia.

Przygotowanie elementów grzejnych

UWAGA!

Aby zapobiec zwarciom, wszystkie krawędzie cięcia należy zaizolować dołączonym materiałem izolacyjnym.

WSKAZÓWKA

• Elementy grzejne można przyciąć na określoną długość, skracając przy tym obie ścieżki przewodzące, przebiegające wzdłużnie.
• W obszarze wgłębień napinających znajdujących się na powierzchni do siedzenia można zrobić wycięcie w elemencie grzejnym. Przy czym wycięcia można wykonać tylko pomiędzy dwoma czarnymi szwami (rys. 5, strona 4).
• Nie należy nacinać maty wzdłużnie. W przeciwnym wypadku nie będzie ona nagrzewana w obszarze wcięcia (rys. 5, strona 4).
• Powierzchnia grzewcza oparcia musi sięgać tylko około 30 – 35 cm ponad powierzchnię do siedzenia, ponieważ kierowca w standardowej pozycji opiera się tylko o ten obszar (rys. 6, strona 4).

▶Należy umieścić elementy grzejne na powierzchni do siedzenia i oparciu.
Należy oznaczyć te obszary na elementach grzejnych przy wgłębieniach napinających na powierzchni do siedzenia lub na oparciu.
Należy odpowiednio oznaczyć długość, uwzględniając przy tym głębokość wgłębień napinających (jeśli istnieją). Element grzejny zostanie włożony w te wgłębienia.
▶Należy przyciąć element grzejny na żądaną długość.
▶W razie potrzeby należy wykonać wycięcia.
Należy zaizolować wszystkie krawędzie cięcia dostarczonym materiałem izolacyjnym.

Montaż elementu grzewczego dla powierzchni siedzenia

Należy umieścić element grzejny dla powierzchni do siedzenia pomiędzy tapicerkę a rdzeń z pianki (rys. 12, strona 5).
Jeśli istnieją wgłębienia napinające: Należy zapewnić, aby wycięcia znalazły się ponad wgłębieniami napinającymi (rys. 13, strona 5), a następnie włożyć w te wgłębienia element grzewczy.
Należy zamocować element grzejny za pomocą dwustronnej taśmy klejącej, aby zapobiec przesuwaniu na rdzeniu z pianki. Należy upewnić się, że nie tworzą się żadne marszczenia lub zagięcia.

Montowanie elementów grzewczych na oparciu

UWAGA!

Jeśli fotele są wyposażone w poduszki boczne, to tapicerka ma specjalne nacięcia w materiale. Z tego względu tapicerka nie może być zbyt mocno naciągnięta lub przesunięta.

▶ Należy otworzyć tapicerkę oparcia w dolnej części (rys. 14, strona 5).
Należy wsunąć element grzejny w szczelinę pomiędzy tapicerkę siedzenia a poduszkę siedziska (rys. 15, strona 5).
Należy zamocować element grzejny za pomocą dwustronnej taśmy, aby zapobiec pofaldowaniu.

Montowanie fotela

▶Należy zmontować oparcie i powierzchnię do siedzenia.
▶Należy włożyć fotel do pojazdu.
▶Należy przymocować fotel pojazdu za pomocą śrub montujących.

Podłączenie elektryczne

MSH300

Cały schemat montażowy znajduje się na rys. 18, strona 6.

MSH301

Cały schemat montażowy znajduje się na rys. 19, strona 7.

UWAGA!

Należy upewnić się, że dokonano prawidłowego montażu szczególnie w obszarze szyn foteli.

Należy przymocować skrzynkę rozdzielczą w odpowiednim miejscu w obszarze deski rozdzielczej (rys. 20, strona 8).
Należy znaleźć odpowiednie miejsce do zainstalowania przełącznika systemu do podgrzewania foteli.
Jeśli to możliwe, należy użyć zaślepek przeznaczonych do tego celu.
Należy upewnić się, że z tyłu osłony jest wystarczająco dużo miejsca do zamontowania przełącznika.
Należy zaznaczyć wycięcie na przełącznik za pomocą dołączonego szablonu (rys. 21, strona 8).
▶Należy wyciąć zaznaczony obszar za pomocą odpowiedniego narzędzia.
▶ Należy zamontować przełącznik w otworze (rys. 16, strona 5).
▶ Należy zainstalować gotową wiązkę przewodów, tak aby nie było możliwe zgięcie lub przetarcie przewodu (rys. 17, strona 5).

7 Korzystanie z systemu podgrzewania foteli

WSKAZÓWKA

Znak systemu podgrzewania foteli (rys. 22 1, strona 8) świeci się również wówczas, gdy system jest wyłączony.

Należy nacisnąć przełącznik podgrzewania foteli, aby włączyć podgrzewanie foteli:
– jednokrotne naciśnięcie: Poziom 3 (wysoka moc grzania)
– dwukrotne naciśnięcie: Poziom 2 (średnia moc grzania)
– trzykrotne naciśnięcie: Poziom 1 (niska moc grzania)
√ Jedna, dwie lub trzy diody LED (rys. 22 2, strona 8) przy przełączniku zaświecą się na czerwono.
▶Aby wyłączyć system podgrzewania foteli: Należy naciskać przełącznik tak często aż diody LED (rys. 22 2, strona 8) przy przełączniku zgasną.

8 G w a r a n c j i

Warunki gwarancji zostały opisane w Karcie Gwarancyjnej dołączonej do produktu.

W celu naprawy lub rozpatrzenia gwarancji konieczne jest przesłanie:

• kopii rachunku z datą zakupu,
• informacji o przyczynie reklamacji lub opisu wady.

9 U t y l i z a c j

▶Opakowanie należy wyrzucić do odpowiedniego pojemnika na śmieci do recyklingu.

Jeżeli produkt nie będzie dłużej eksploatowany, koniecznie dowiedz się w najbliższym zakładzie recyklingu lub w specjalistycznym sklepie, jakie są aktualnie obowiązujące przepisy dotyczące utylizacji.

10 Dane techniczne

	MagicComfort MSH300	MagicComfort MSH301
Nr produktu: 9600000395 9600	000396
Napięcie robocze: 12 V---
Moc: możliwość regulacji w trzech poziomach od 10 do 70 watów dla jednego fotela
Maks. pobór prądu: 10 A 5 A
Wymiary: Element do siedzenia: 580 x 270 mmElement oparcia: 580 x 270 mm
