Producttype	Stoelverwarming voor voertuigen
Merk	Dometic
Model	MSH300
Productnummer	9600000395
Afmetingen van de verwarmingselementen	Zitting: 580 x 270 mm; Rugleuning: 580 x 270 mm
Voeding	12 V DC
Vermogen	3 niveaus: van 10 tot 70 W per stoel
Maximale stroom	10 A
Aantal warmteniveaus	3 (hoog, gemiddeld, laag)
Belangrijkste functies	Stoelverwarming voor bestuurder en passagier, nabestaande montage, bediening via schakelaar
Leveringsinhoud	2 verwarmingselementen (zitting en rugleuning), schakelaar, bedieningskast, kabelboom, boormal, dubbelzijdig plakband, isolatiemateriaal, handleiding
Compatibiliteit	Personenauto's, bestelwagens, campers (voorstoelen)
Onderhoud en reiniging	Vermijd het morsen van vloeistoffen; niet inschakelen als het nat is; plaats geen scherpe of zware voorwerpen
Veiligheid	Volg de elektrische richtlijnen van het voertuig; koppel de accu los voor montage; wijzig het product niet
Onderdelen en repareerbaarheid	Neem contact op met de fabrikant of erkende dealer; wettelijke garantie op vertoon van de factuur
Algemene informatie	Gebruiks- en montagehandleiding inbegrepen; gemaakt in China; klantenservice Dometic France

Veelgestelde vragen - MSH300 DOMETIC

Hoe installeer ik de stoelverwarming MSH300?

Koppel de accu los, demonteer de stoel, verwijder de bekleding, plaats de verwarmingselementen tussen de bekleding en de vulling, bevestig ze met dubbelzijdig plakband en sluit ze elektrisch aan volgens het meegeleverde schema. Raadpleeg de handleiding voor meer details.

Welke voertuigen zijn compatibel met de MSH300?

De MSH300 is ontworpen voor de voorstoelen van personenauto's, bestelwagens en campers. Controleer voor montage de compatibiliteit met zij-airbags of detectiesystemen.

Hoe gebruik ik de verschillende warmteniveaus?

Druk op de schakelaar: één keer voor niveau 3 (hoog), twee keer voor niveau 2 (gemiddeld), drie keer voor niveau 1 (laag). De rode LED's geven het niveau aan. Om uit te schakelen, drukt u totdat de LED's uitgaan.

Kan ik de verwarmingselementen op maat van mijn stoel knippen?

Ja, u kunt de verwarmingselementen tussen de twee zwarte naden knippen om ze aan de vorm van de stoel aan te passen. Isoleer de snijranden met het meegeleverde isolatiemateriaal. Knip niet in de lengte.

Wat moet ik doen als een LED niet brandt?

Controleer de elektrische aansluitingen en de zekering. Als het probleem aanhoudt, neem dan contact op met de klantenservice van Dometic. Probeer het niet zelf te repareren.

Kan de stoelverwarming worden gebruikt met stoelhoezen?

Het wordt afgeraden om dekens of jassen op de verwarmde stoel te leggen tijdens gebruik, omdat dit de warmteafvoer kan belemmeren en het systeem kan beschadigen.

Hoe reinig ik de stoel na installatie?

Vermijd het morsen van vloeistoffen op de stoel. Reinig indien nodig de bekleding met een vochtige doek en een mild schoonmaakmiddel. Gebruik de verwarming nooit als de stoel nat is.

Is de MSH300 compatibel met zij-airbags?

Ja, maar u moet de instructies van de voertuigfabrikant volgen. De rugleuningbekleding heeft breekpunten voor de airbag; ga er voorzichtig mee om tijdens de montage.

Wat is het maximale stroomverbruik?

De maximale stroom is 10 A bij 12 V, wat een maximaal vermogen van 120 W voor beide stoelen geeft (70 W per stoel op het hoogste niveau).

Waar kan ik reserveonderdelen of reparatieservice vinden?

Neem contact op met de klantenservice van Dometic France via [phone] of per e-mail naar [e-mail]. Voeg voor de garantie een kopie van de factuur bij.

GEBRUIKSAANWIJZING MSH300 DOMETIC

In te bouwen stoelverwarming

Montagehandleiding en gebruiksaanwijzing ....79

Lees deze handleiding voor de montage en de ingebruikname zorgvuldig door en bewaar hem. Geef de handleiding bij het doorgeven van het product aan de gebruiker.

Inhoudsopgave

1 Verklaring van de symbolen 80
2 Veiligheids- en montage-instructies. 80
3 Omvang van de levering 83
4 Gebruik volgens bestemming 83
5 Technische beschrijving 84
6 Stoelverwarming monteren 84
7 Stoelverwarming gebruiken.... 88
8 Garantie.... 89
9 Afvoer 89
10 Technische gegevens.... 89

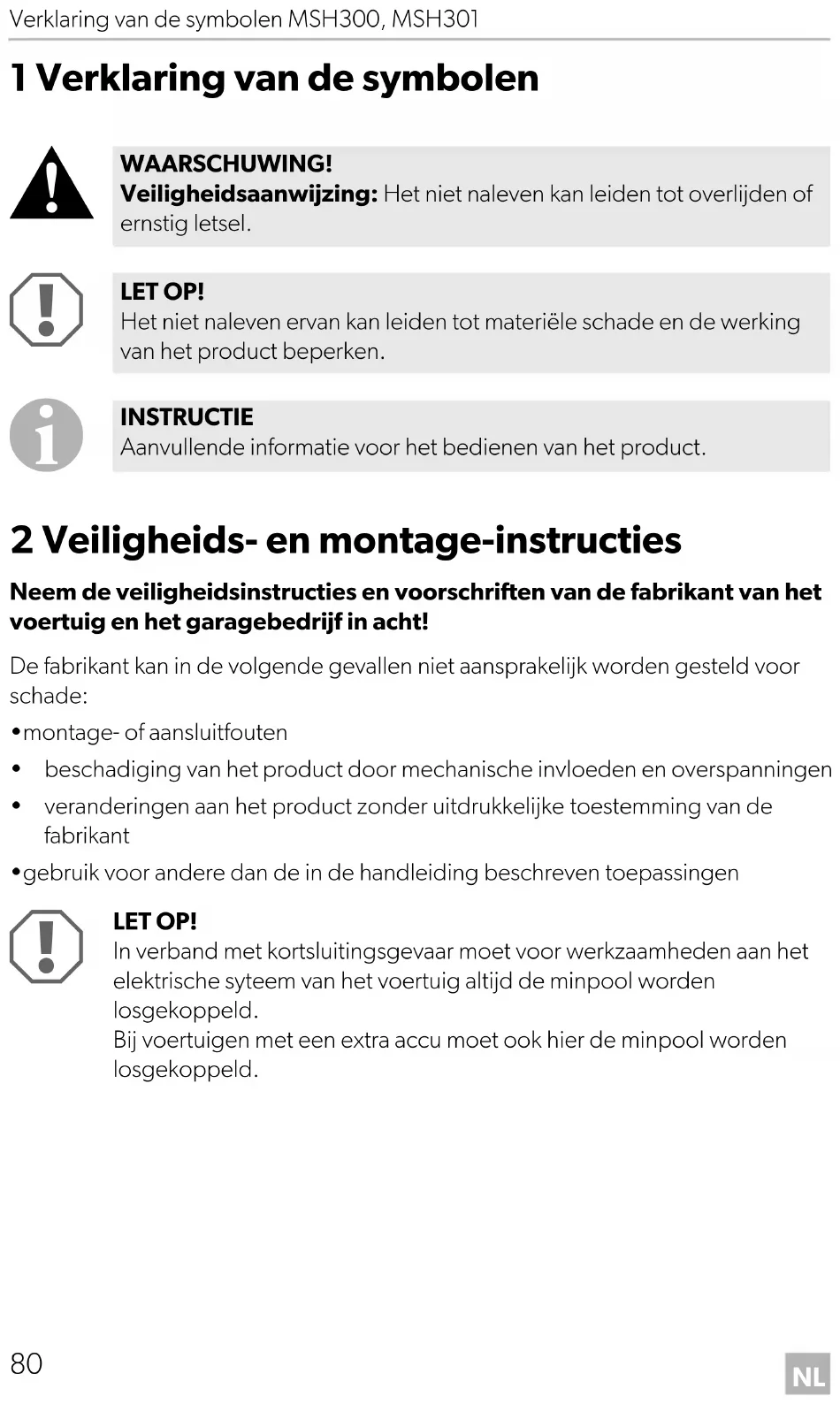

1 Verklaring van de symbolen

WAARSCHUWING!

Veiligheidsaanwijzing: Het niet naleven kan leiden tot overlijden of ernstig letsel.

LET OP!

Het niet naleven ervan kan leiden tot materiële schade en de werking van het product beperken.

INSTRUCTIE

Aanvullende informatie voor het bedienen van het product.

2 Veiligheids- en montage-instructies

Neem de veiligheidsinstructies en voorschriften van de fabrikant van het voertuig en het garagebedrijf in acht!

De fabrikant kan in de volgende gevallen niet aansprakelijk worden gesteld voor schade:

• montage- of aansluitfouten
- beschadiging van het product door mechanische invloeden en overspanningen
- veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
- gebruik voor andere dan de in de handleiding beschreven toepassingen

LET OP!

In verband met kortsluitingsgevaar moet voor werkzaamheden aan het elektrische syteem van het voertuig altijd de minpool worden losgekoppeld.

Bij voertuigen met een extra accu moet ook hier de minpool worden losgekoppeld.

WAARSCHUWING!

Ontoereikende leidingverbindingen kunnen tot gevolg hebben, dat door kortsluiting

• kabelbranden ontstaan,
- de airbag wordt geactiveerd,
- elektronische besturingsinrichtingen worden beschadigd,
- elektrische functies uitvallen (knipperlicht, remlicht, claxon, contact, licht).

Neem daarom de volgende instructies in acht:

- Gebruik bij werkzaamheden aan de volgende leidingen alleen geïsoleerde kabelschoenen, stekkers en vlaksteker-kabelschoenen:

• 30 (ingang van accu plus direct),
• 15 (geschakelde plus, achter accu),
• 31 (retourleiding vanaf accu, massa).

Gebruik geen kroonstenen.

• De veiligste verbindingswijze is de kabeleinden aan elkaar te solderen en vervolgens te isoleren.
  Gebruik bij herverbreekbare verbindingen enkel geïsoleerde kabelschoenen, stekkers en vlaksteker-kabelschoenen. Gebruik geen krimpverbinder (draadverbinder) of kroonstenen.
• Gebruik een krimptang (afb. 1 10, pagina 3) voor het verbinden van de kabels.
• Schroef de kabel bij aansluitingen aan leiding 31 (massa)

- met kabelschoen en getande ring aan een massaschroef van het voertuig of

- met kabelschoen en plaatschroef aan de carrosserieplaat.

Let op een goede massaverbinding!

Bij het loskoppelen van de minpool van de accu verliezen alle vluchtige geheugens van de elektronica voor comfortvoorzieningen de opgeslagen data.

- De volgende data moet u afhankelijk van de voertuiguitrusting opnieuw instellen:

• r a d i o c o d e
• vo er tu i g k l o k
• tijdschakelklok
• bo o r d c o m p u t e r
• stoelinstelling

Instructies voor het instellen vindt u in de betreffende gebruiksaanwijzing.

Neem bij de montage de volgende instructies in acht:

• Bevestig de in het voertuig te monteren delen zodanig, dat deze in geen geval (hard remmen, verkeersongeval) los kunnen raken en tot verwondingen bij de inzittenden van het voertuig kunnen leiden.
• Let er bij het boren op dat er ook achter het te doorboren oppervlak genoeg ruimte is voor de boor, zo kunt u schade voorkomen (afb. 2, pagina 4).
• Ontbraam elk boorgat en behandel de boorgaten met antiroestmiddel.

Neem bij werkzaamheden aan elektrische onderdelen de volgende instructies in acht:

• Gebruik voor het controleren van de spanning in elektrische leidingen alleen een diodetestlamp (afb. 1 8, pagina 3) of een voltmeter (afb. 1 9, pagina 3). Testlampen met een lampbehuizing (afb. 1 12, pagina 3) gebruiken te veel stroom, hierdoor kan de elektronica in het voertuig worden beschadigd.
• Let er bij het leggen van de elektrische aansluitingen (afb. 3, pagina 4) op, dat deze
• niet worden geknikt of verdraaid,
• niet langs randen schuren,
• niet zonder bescherming door openingen met scherpe kanten worden gelegd.
• Isoleer alle verbindingen en aansluitingen.
• Borg de kabels tegen mechanische belasting met kabelverbinders of isolatieband, bijv. aan de aanwezige leidingen.

Neem de volgende instructies bij het gebruik van de stoelverwarming in acht:

• Leg geen spitse of zware voorwerpen op de stoel, aangezien anders de stoelverwarming kan worden beschadigd.
• Personen met afwijkend warmtegevoel mogen de stoelverwarming alleen op niveau 1 gebruiken.
• Leg bij ingeschakelde stoelverwarming geen warmtedempende voorwerpen zoals dekens of mantels op de stoel.
• De stoelverwarming kan door gemorste vloeistoffen op de stoel worden beschadigd.
• Schakel de schakelaar nooit in natte toestand in.

3 Omvang van de levering

Nr. in afb. 4, pagina 4

Aantal Omschrijving Artikelnr.

MSH300 MSH301

1 2 1 Verwarmingselement zitvlak 9101700038
2 2 1 Verwarmingselement leuning 9101700039
3 2 1 Schakelaar		9101700041
4 1	1 Aansluitkabelset		9101700053
			(zwart:rechtsblauw:links)
5 1	1 Schakelbox		9101700051
-	1	1 Boormal
-	12	6 Dubbelzijdig plakband
-	12	6 Isolatiemateriaal
-	1	1 Gebruiksaanwijzing

4 Gebruik volgens bestemming

De stoelverwarmingen MagicComfort MSH300 (artikelnr. 9600000395) en MSH301 (artikelnr. 9600000396) zijn geschikt voor inbouw in de voorste voertuigstoelen van personenauto's, transportvoertuigen en campers.

LET OP!

Bij voertuigen met zijairbags in de leuningen van de stoel, stoelbezettingsherkenning of kinderstoelherkenning moeten de gegevens van de fabrikant van het voertuig in acht worden genomen.

5 Technische beschrijving

De verwarmingselementen van de stoelverwarmingen MagicComfort MSH300 en MSH301 kunnen in de bestuurderstoel en de bijrijderstoel worden ingebouwd.

De vorm van de stoel wordt niet veranderd door de verwarmingselementen.

De stoelverwarming wordt bediend met een schakelaar.

6 Stoelverwarming monteren

6.1 Benodigd gereedschap (afb. 1, pagina 3)

Voor inbouw en montage heeft u de volgende gereedschappen nodig:

• Set boren (1)
• Boormachine (2)
  • Schroevendraaier (3)
• Set ring- of steeksleutels (4)
• Rolmaat (5)
• Hamer (6)
• Center (7)

Voor de elektrische aansluiting en de controle daarvan heeft u de volgende hulpmiddelen nodig:

• Diodetestlamp (8,) of voltmeter (9)
•Krimptang (10)
- Isolatieband (11)
- Heteluchtföhn (13)
- Soldeerbout (14)
- Soldeertin (15)
- Evt. kabeldoorvoertulen

Voor het bevestigen van de kabels hebt u evt. nog meer kabelverbinders nodig.

6.2 Stoelverwarming monteren

Stoel demonteren

▶Beveilig het voertuig tegen wegrollen.

LET OP!

Neem bij voertuigen met zijairbags in de stoelleuning de gegevens van de fabrikant voor de demontage van de stoel en bekleding in acht.

▶ Controleer de monteerbaarheid aan de hand van deze montagehandleiding en de informatie van de fabrikant.
▶Verwijder de bevestigingsschroeven van de voertuigstoel.
▶Til de stoel uit het voertuig.

Stoel voorbereiden

▶Verwijder alle kunststof bekledingen van de stoel, om toegang te krijgen tot de bevestigingen van het bekledingtextiel.
▶ Haal de leuningen van het zitvlak (afb. 7, pagina 5 en afb. 8, pagina 5).
▶Open de bekleding van het zitvlak.
Het bekledingtextiel is meestal met een brede kartonstrook of een metalen draad in een vouw in het onderstel geklemd.
▶ Maak de bevestigingen los met een schroevendraaier en een tang (afb. 9, pagina 5 en afb. 10, pagina 5).
▶ Maak eventueel aanwezige bekledingklemmen of dwarsbanden (afb. 11, pagina 5) los.
▶Open op dezelfde wijze de bekleding van de leuning.

Verwarmingselementen voorbereiden

LET OP!

Om kortsluiting te vermijden moeten alle snijranden worden geësoleerd met het meegeleverde isolatiemateriaal.

INSTRUCTIE

• U kunt de verwarmingselementen op de benodigde lengte snijden en daarbij de in lengterichting lopende draadbanen gebruiken.
• In het bereik van de spangroeven op het zitvlak of aan de leuning kunt u een stuk uit het verwarmingselement snijden. Daarbij mogen de uitsnijdingen alleen binnen de beide zwarte naden worden aangebracht (afb. 5, pagina 4).
• Snijd de mat niet in de lengte in, omdat ze anders in het gebied van de insnijding niet wordt verwarmd (afb. 5, pagina 4).
• Het verwarmingsvlak op de leuning hoeft slechts ca. 30 – 35 cm over het zitvlak te steken, aangezien de bestuurder in een normale zitpositie slechts tegen dit deel leunt (afb. 6, pagina 4).

Leg de verwarmingselementen op het zitvlak en tegen de leuning.
▶Markeer bij de spangroeven in het zitvlak of op de leuning deze bereiken op de verwarmingselementen.
▶Markeer de benodigde lengte. Houd daarbij rekening met de diepte van de spangroeven, indien aanwezig. Het verwarmingselement wordt later in deze spangroeven gelegd.
▶Snij het verwarmingselement op de gewenste lengte.
▶Maak indien nodig de uitsnijdingen.
▶ Isoleer alle snijranden met het meegeleverde isolatiemateriaal.

Verwarmingselement voor het zitvlak monteren

▶Plaats het verwarmingselement voor het zitvlak tussen bekledingstof en schuimkern van het zitvlak (afb. 12, pagina 5).
Wanneer er spangroeven aanwezig zijn: Zorg ervoor dat de uitsnijdingen boven de spangroef zijn gepositioneerd (afb. 13, pagina 5) en leg het verwarmingselement in de spangroef.
Bevestig het verwarmingselement met dubbelzijdig plakband tegen verschuiven op de schuimkern. Let erop, dat er geen vouwen of knikken ontstaan.

Verwarmingselement voor de leuning monteren

LET OP!

Indien de stoelen met zijairbags zijn uitgerust, dan moeten er op de bekleding breuklijnen worden aangebracht. De stoelbekleding mag daarom niet te sterk worden getrokken of verschoven.

▶ Open de bekleding van de leuning in het onderste gedeelte (afb. 14, pagina 5).
▶ Schuif het verwarmingselement in de tussenruimte tussen zittingbekleding en zitkussen (afb. 15, pagina 5).
▶ Bevestig het verwarmingselement zonder vouwen met dubbelzijdig plakband.

Stoel monteren

▶Zet de leuning en het zitvlak weer in elkaar.
▶Til de stoel in het voertuig.
▶Bevestig de voertuigstoel met de bevestigingsschroeven.

Elektrisch aansluiten

MSH300

Het totale schakelschema vindt u in afb. 18, pagina 6.

MSH301

Het totale schakelschema vindt u in afb. 19, pagina 7.

LET OP!

Let in het bijzonder in het deel van de stoelrails op een veilige legging.

▶Bevestig de schakelbox op een geschikte plaats in de buurt van het dashboard (afb. 20, pagina 8).
▶ Zoek en geschikte montageplek voor de schakelaar van de stoelverwarming. Indien mogelijk gebruikt u hiervoor de bestaande blinde kappen.
Controleer of er achter de bekleding voldoende plaats is voor de montage van de schakelaar.
▶ Teken de uitsnijding voor de schakelaar met de meegeleverde sjabloon (afb. 21, pagina 8).
▶Snijd het gemarkeerde bereik met geschikt gereedschap uit
▶ Monteer de schakelaar in de uitsparing (afb. 16, pagina 5).
Leg de vooraf gemonteerde kabelboom, zonder dat de kabels kunnen knikken of doorschuren (afb. 17, pagina 5).

7 Stoelverwarming gebruiken

INSTRUCTIE

Het stoelverwarmingslogo (afb. 22 1, pagina 8) brandt ook als de stoelverwarming is uitgeschakeld.

▶Druk op de schakelaar van de stoelverwarming om de stoelverwarming in te schakelen:

- één keer indrukken: stand 3 (verwarming hoog)

- twee keer indrukken: stand 2 (verwarming gemiddeld)

– drie keer indrukken: stand 1 (verwarming laag)

- één keer indrukken: stand 3 (verwarming hoog) - twee keer indrukken: stand 2 (verwarming gemiddeld) - drie keer indrukken: stand 1 (verwarming laag)

√ Een, twee of drie LED's (afb. 22 2, pagina 8) op de schakelaar branden rood.

▶ Voor het uitschakelen van de stoelverwarming: Druk de schakelaar in tot de LED's (afb. 22 2, pagina 8) op de schakelaar uitgaan.

8 Garantie

De wettelijke garantieperiode is van toepassing. Als het product defect is, wendt u zich tot het filiaal van de fabrikant in uw land (adressen zie achterkant van de handleiding) of tot uw speciaalzaak.

Voor de afhandeling van de reparatie of garantie dient u de volgende documenten mee te sturen:

• een kopie van de factuur met datum van aankoop,
• reden van de klacht of een beschrijving van de storing.

9 A f v o e r

▶Laat het verpakkingsmateriaal indien mogelijk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betreffende afvoervoorschriften.

	MagicComfort MSH300	MagicComfort MSH 301
Art.-nr.: 9600000395 9600000396
Bedrijfsspanning: 12 V---
Vermogen:	in drie standen regelbaar van 10 – 70 watt per stoel
Max. stroomgebruik:	10 A	5 A
Afmetingen:	Stoelelement: 580 x 270 mmLeuningelement: 580 x 270 mm
