Tuotetyyppi	Ajoneuvon istuinlämmitin
Merkki	Dometic
Malli	MSH300
Tuotenumero	9600000395
Lämmityselementtien mitat	Istuinosa: 580 x 270 mm; Selkänoja: 580 x 270 mm
Virtalähde	12 V DC
Teho	3 tasoa: 10 - 70 W per istuin
Maksimivirta	10 A
Lämpötasojen lukumäärä	3 (korkea, keskitaso, matala)
Päätoiminnot	Kuljettajan ja etumatkustajan istuinlämmitys, jälkiasennus, kytkinohjaus
Toimituksen sisältö	2 lämmityselementtiä (istuinosa ja selkänoja), kytkin, ohjauslaatikko, kaapelisarja, porausmalli, kaksipuolinen teippi, eristysmateriaalit, käsikirja
Yhteensopivuus	Henkilöautot, pakettiautot, matkailuautot (etupyörät)
Huolto ja puhdistus	Vältä nesteiden kaatamista; älä käynnistä, jos märkä; älä aseta teräviä tai raskaita esineitä
Turvallisuus	Noudata ajoneuvon sähkömääräyksiä; irrota akku ennen asennusta; älä muuta tuotetta
Varaosat ja korjattavuus	Ota yhteyttä valmistajaan tai valtuutettuun jälleenmyyjään; laillinen takuu laskun esittämisestä
Yleiset tiedot	Käyttö- ja asennusohjeet mukana; valmistettu Kiinassa; Dometic Ranskan asiakaspalvelu

Usein kysytyt kysymykset - MSH300 DOMETIC

Kuinka asentaa MSH300 istuinlämmitin?

Irrota akku, pura istuin, poista päällinen, aseta lämmityselementit päällisen ja pehmusteen väliin, kiinnitä ne kaksipuolisella teipillä, kytke sähkökaavion mukaisesti. Katso lisätietoja ohjeista.

Mitkä ajoneuvot ovat yhteensopivia MSH300:n kanssa?

MSH300 on suunniteltu henkilöautojen, pakettiautojen ja matkailuautojen etuistuimille. Tarkista yhteensopivuus sivuturvatyynyjen tai tunnistusjärjestelmien kanssa ennen asennusta.

Kuinka käyttää eri lämpötasoja?

Paina kytkintä: kerran tasolle 3 (korkea), kahdesti tasolle 2 (keskitaso), kolmesti tasolle 1 (matala). Punaiset LEDit osoittavat tason. Sammuta painamalla, kunnes LEDit sammuvat.

Voinko leikata lämmityselementit istuimeni kokoon?

Kyllä, voit leikata lämmityselementit kahden mustan sauman välistä istuimen muotoon. Eristä leikatut reunat mukana tulevalla eristeellä. Älä leikkaa pituussuunnassa.

Mitä tehdä, jos LED ei syty?

Tarkista sähköliitännät ja sulake. Jos ongelma jatkuu, ota yhteyttä Dometicin huoltopalveluun. Älä yritä korjata itse.

Voiko istuinlämmitintä käyttää istuinsuojien kanssa?

Ei suositella peittämään istuinlämmitintä käytön aikana, koska se voi estää lämmön haihtumista ja vahingoittaa järjestelmää.

Kuinka puhdistaa istuin asennuksen jälkeen?

Vältä nesteiden kaatamista istuimen päälle. Tarvittaessa puhdista päällinen kostealla liinalla ja miedolla pesuaineella. Älä koskaan käytä lämmitintä, jos istuin on märkä.

Onko MSH300 yhteensopiva sivuturvatyynyjen kanssa?

Kyllä, mutta sinun on noudatettava ajoneuvon valmistajan ohjeita. Selkänojan päällisessä on turvatyynyn murtopisteet; käsittele sitä varovasti asennuksen aikana.

Mikä on maksimi sähkönkulutus?

Maksimivirta on 10 A 12 V:lla, eli maksimiteho 120 W molemmille istuimille (70 W per istuin korkeimmalla tasolla).

Mistä löydän varaosia tai korjauspalvelua?

Ota yhteyttä Dometic Ranskan asiakaspalveluun numeroon [phone] tai sähköpostitse [e-mail]. Takuita varten liitä kopio laskusta.

KÄYTTÖOHJE MSH300 DOMETIC

FI Jälkikäteen asennettava istuinlämmitys

Asennus- ja käyttöohje ..... 123

Lue tämä ohje huolellisesti läpi ennen asennusta ja käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle.

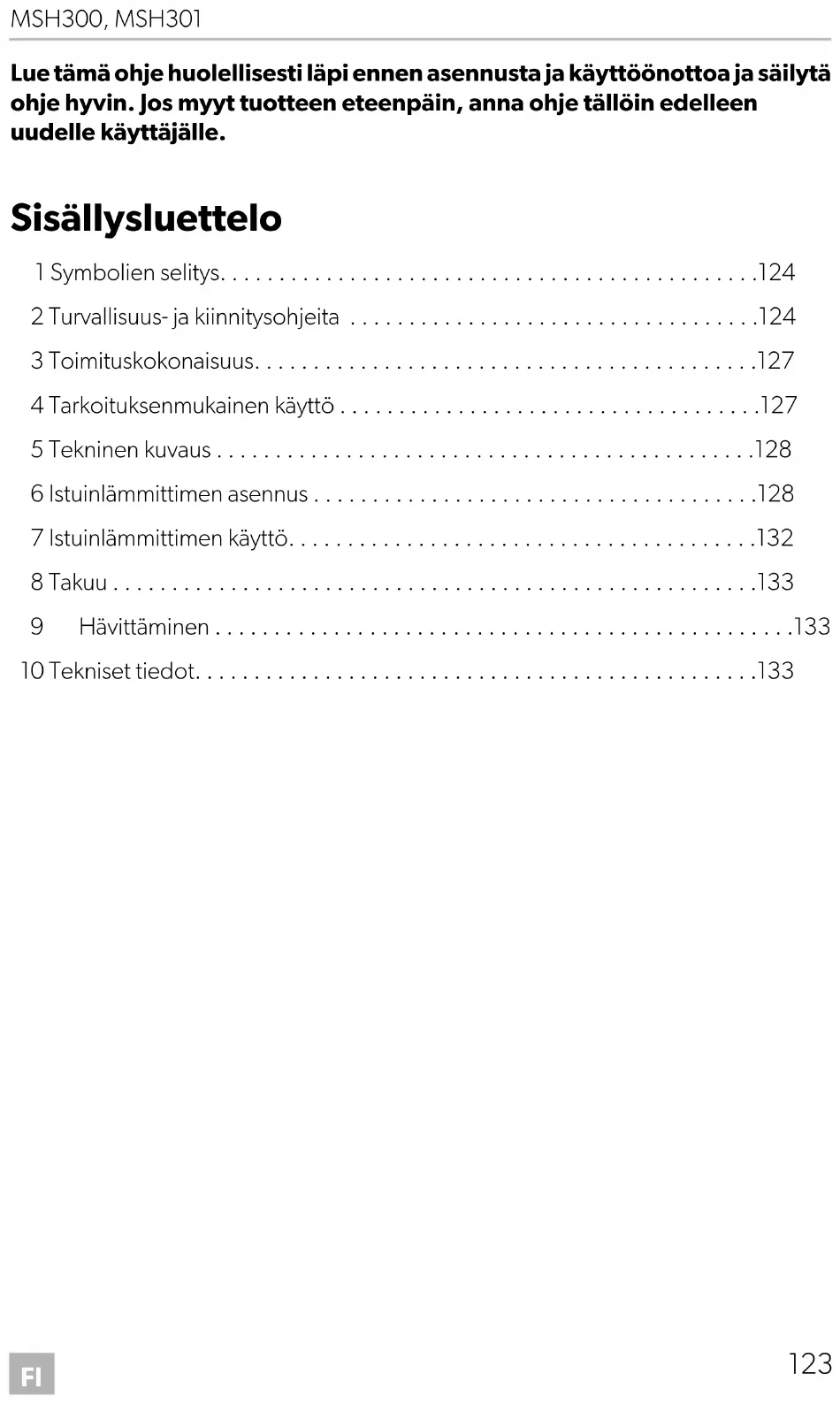

Sisällysluettelo

1 Symbolien selitys....124
2 Turvallisuus- ja kiinnitysohjeita .....124
3 Toimituskokonaisuus....127
4 Tarkoituksenmukainen käyttö ....127
5 Tekninen kuvaus....128
6 Istuinlämmittimen asennus....128
7 Istuinlämmittimen käyttö....132
8Takuu....133
9 Hävittäminen....133
10 Tekniset tiedot....133

1 Symbolien selitys

VAROITUS!

Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaaran tai vakavan loukkaantumisen.

HUOMAUTUS!

Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa.

OHJE

Tuotteen käyttöä koskevia lisätietoja.

2 Turvallisuus- ja kiinnitysohjeita

Noudattakaa ajoneuvovalmistajan ja autoalan ammattipiirien antamia turvallisuusohjeita ja vaatimuksia!

Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:

• asennus- tai liitäntävirheet
- tuotteeseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot
- tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
- käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen

HUOMAUTUS!

Irrottakaa akun miinusnapa oikosulkuvaaran takia aina ennen ajoneuvoelektroniikkaan liittyvien töiden aloittamista.

Jos ajoneuvossa on lisääakku, myös sen miinusnapa täytyy irrottaa.

VAROITUS!

Riittämättömät johtimet voivat aiheuttaa oikosulun, jonka takia

• syntyy johtopaloja,
• ilmatyyny (airbag) laukeaa,
  • elektroniset ohjauslaitteistot vahingoittuvat,
• sähköiset toiminnot lakkaavat toimimasta (vilkku, jarruvalo, äänimerkki, sytytys, valot).

Noudattakaa siksi seuraavia ohjeita:

• Käyttäkää töissä, jotka koskevat seuraavia johtimia, vain eristettyjä kaapelikenkiä, pistokkeita ja abico-liittimiä:
• 30 (suora plus akusta),
• 15 (kytketty plus, akun takana),
• 31 (akun paluujohdin, maa).

Älkää käyttäkö sokeripaloja.

• Varmin tapa yhdistämiseen on juottaa johtojen päät yhteen ja eristää ne sitten.
  Käytä purettavissa liitoksissa ainoastaan eristettyjä kaapelikenkiä, pistokkeita ja abiko-liittimiä. Älä käytä puristusliittimiä (johdinliittimiä) tai ruuvattavia liittimiä.

- Käyttäkää johtojen liittämiseen abico-pihtejä (kuva 1 10, sivulla 3).

- Ruuvatkaa johto johdinta 31 (maa) liittäessänne - kaapelikengällä ja lukkoprikalla ajoneuvon omaan maadoitusruuviin tai - kaapelikengällä ja peltiruuvilla ajoneuvon koripeltiin.

Huolehtikaa hyvästä maadoituksesta!

Kun akun miinusnapa irrotetaan, kaikista mukavuuselektroniikan sähköisistä muisteista häviää niihin tallennetut tiedot.

- Teidän täytyy asettaa ajoneuvon varustelusta riippuen seuraavat tiedot uudelleen:

• Radiokoodi
• A j o n e u v o k e l l o
• K y t k i n k e l l o
• Ajoneuvotietokone
• Istuimen paikka

Asetusohjeita löydätte kustakin käyttöohjeesta.

Noudattakaa asennuksessa seuraavia ohjeita:

- Kiinnitä ajoneuvoon asennettavat osat siten, etteivät ne missään tapauksessa (äkkijarrutus, liikenneonnettomuus) irtoa ja johda matkustajien loukkantumiseen.

- Huolehtikaa poratessanne siitä, että poran terällä on reiän takana riittävästi tilaa, jotta terä ei aiheuta vaurioita (kuva 2, sivulla 4).

- Pyöristäkää kaikkien reikien reunat ja käsitelkää ne ruostesuoja-aineella.

Noudattakaa seuraavia ohjeita sähköisiin osiin liittyvissä töissä:

- Käyttäkää sähköjohtimien jännitteisyyden tarkastamiseen vain diodisähkökynää (kuva 1 8, sivulla 3) tai volttimittaria (kuva 1 9, sivulla 3).

Loistelampulla toimivat sähkökynät (kuva 1 12, sivulla 3) ottavat liian paljon virtaa, mikä voi johtaa ajoneuvoelektroniikan vahingoittumiseen.

- Huolehtikaa ennen sähköliitäntöjen (kuva 3, sivulla 4) vetämistä siitä, että ne

– ei ole taitteella tai kierteellä,
– eivät hankaa reunoihin,
– eivät kulje suojaamattomina teräväreunaisista rei'istä.

- Eristäkää kaikki johtimet ja liitännät.

- Kiinnittäkää johdot mekaanisen kuormituksen estämiseksi johtokiinnittimillä tai eristysnauhalla, esim. ajoneuvossa jo oleviin johtoihin.

Noudata istuinlämmittinen käytössä seuraavia ohjeita:

- Älä aseta istuimelle teräviä tai raskaita esineitä, muutoin istuinlämmitys voi vaurioitua.

- Ihmisten, joiden lämmöntuntemus on erittäin herkkä, tulisi käyttää istuinlämmitintä ainoastaan tasolla 1.

- Kun istuinlämmitin on päällä, ei sen päälle saa asettaa lämpöä eristäviä esineitä, kuten peittoja tai takkeja.

- Istuinlämmitin voi vaurioitua, jos sen päälle kaatuu nesteitä.

- Istuinlämmitintä ei saa koskaan kytkeä päälle märkänä.

3 Toimituskokonaisuus

Nro kuva 4, sivulla 4	Määrä	Nimitys	Tuotenro
MSH300 MSH301
1 2 1 Lämpövastus istuinpinta 9101700038
2 2 1 Lämpövastus noja 9101700039
3 2 1 Kytkin 9101700041
4 1	1 Liitäntäjohtosarja	(musta: oikea puoli sininen: vasen puoli)	9101700053
5 1	1 Kytkinrasia	9101700051
-	1	1 Poraussabluuna
-	12	6 Kaksipuolinen teippi
-	12	6 Eristysmateriaali
-	1	1 Käyttöohje

4 Tarkoituksenmukainen käyttö

Istuinlämmittimet MagicComfort MSH300 (tuotenro 9600000395) ja MSH301 (tuotenro 9600000396) on tarkoitettu asennettavaksi henkilöautojen, pakettiautojen ja asuntoautojen etuistuimiin.

HUOMAUTUS!

Ajoneuvoissa, joiden istuinnojissa on sivuilmatyynyt, istuintunnistus tai turvaistuimen tunnistus, on noudatettava ajoneuvon valmistajan ohjeita.

5 Tekninen kuvaus

Istuinlämmittimien MagicComfort MSH300 ja MSH301 lämpövastukset voidaan asentaa kuljettajan istuimeen sekä matkustajan istuimeen.

Istuimen muoto ei muutu lämpövastusten myötä.

Istuinlämmitintä käytetään kytkimellä.

6 Istuinlämmittimen asennus

6.1 Tarvittavat työkalut (kuva 1, sivulla 3

Kiinnittämiseen ja asentamiseen tarvitsette seuraavia työkaluja:

• Poranteräsarja (1)
• Porakone (2)
• Ruuvimeisseli (3)
• Lenkki- tai kiintoavainsarja (4)
  •Mitta (5)
  • Vasara (6)
• Merkkipuikko (7)

Sähköliitäntää ja sen tarkastamista varten tarvitsette seuraavia apuvälineitä:

• Diodisähkökynä (8) tai volttimittari (9)
• Abiko-pihdit (10)
•Eristysnauhaa (11)
• Lämminilmapuhallin (13)
•Juotoskolvi (14)
- Juotostinaa (15)
• Mahd. johdon läpivientiholkkeja

Johtojen kiinnittämiseen tarvitaan mahdollisesti vielä lisää johtokiinnittimiä.

6.2 Istuinlämmittimen asennus

Istuimen purkaminen

▶Varmista ajoneuvo poisrullaamista vastaan.

HUOMAUTUS!

Noudata valmistajan ohjeita istuinten ja pehmusteiden purkamisessa, jos ajoneuvon istuinnojassa on sivuilmatyynyt.

Tarkasta asennusmahdollisuudet tämän asennusohjeen sekä valmistajan tietojen mukaan.
▶Poista kuljettajan istuimen kiinnitysruuvit.
▶Nosta istuin ajoneuvosta ulos.

Istuimen valmistelu

▶Poista istuimesta kaikki muoviverhoukset, että pääset käsiksi päällysteiden kiinnitykseen.
▶ Irrota noja istuinpinnasta (kuva 7, sivulla 5 ja kuva 8, sivulla 5).
▶Avaa istuinpinnan istuinpäällinen.
Päällyste on yleensä kiinnitetty leveällä pahvilla tai metallilangalla laskostettu alustaan.
Avaa kiinnitykset ruuvimeisselillä ja pihdeillä (kuva 9, sivulla 5 ja kuva 10, sivulla 5).
▶ Avaa mahdolliset tyynypidikkeet tai poikittaispalkit (kuva 11, sivulla 5).
▶Avaa samoin myös selkänojan päällyste.

Lämpövastusten valmistelu

HUOMAUTUS!

Eristä kaikki leikkausreunat oheisella eristysmateriaalilla oikosulun välttämiseksi.

OHJE

• Voit leikata lämpövastukset tarvittavaan pituuteen ja lyhentää siten molempia pitkittäin kulkevia ohjausnauhoja.
• Kiinnitysurien alueella istuinpinnalla tai selkänojassa voit leikata leikkauskohdan lämpövastuksista. Silloin leikkauskohta tarvitsee valmistaa vain molempien mustien saumojen sisäpuolelta (kuva 5, sivulla 4).
• Älä tee mattoon pituussuuntaista viiltoa, koska se ei muuten lämpene viillon kohdalta (kuva 5, sivulla 4).
• Selkänojan lämmityspinnan tarvitsee ulottua ainoastaan 30 – 35 cm istuinpinnan yli, koska kuljettaja nojaa normaalissa asennossa ainoastaan tälle alueelle (kuva 6, sivulla 4).

▶Aseta lämpövastukset istuinpinnalle ja selkänojalle.
▶ Merkitse istuinpinnan tai selkänojan kiinnitysurista nämä alueet lämpövastuksiin.
▶ Merkitse tarvittava pituus. Huomioi samalla mahdollisten kiinnitysurien syvyys. Lämpövastus asetetaan myöhemmin näihin kiinnitysuriin.
▶Leikkaa lämpövastus haluamaasi pituuteen.
▶Tee tarvittaessa leikkauskohdat.
Eristä kaikki leikkaureunat oheisella eristysmateriaalilla.

Istuinpinnan lämpövastuksen asennus

▶ Ohjaa istuinpinnan lämpövastus päällysteen ja pehmusteen väliin (kuva 12, sivulla 5).
▶ Jos kiinnitysurat on: huolehdi, että leikkauskohdat on kohdistettu kiinnitysurien päälle (kuva 13, sivulla 5) ja aseta lämpövastus kiinnitysuriin.
Kiinnitä lämpövastus pehmusteeseen kaksipuolisella tarranauhalla, ettei se pääse liukumaan.
Katso, ettei muodostu taitteita tai mutkia.

Nojan lämpövastuksen asennus

HUOMAUTUS!

Jos istumissa on sivuturvatyynyt, on päällysteen kankaassa määritetty rikkoutumiskohta. Istuimen päällystettä ei saa sen vuoksi vetää tai työntää liian kovasti.

▶ Avaa nojan päällyste alapuolelta (kuva 14, sivulla 5).
▶ Työnnä lämpövastus istuinpäällysteen ja pehmusteen väliseen tilaan (kuva 15, sivulla 5).
▶Kiinnitä lämpövastus kaksipuolisella tarranauhalla ilman taitteita.

Istuimen asennus

▶Kokoa selkänoja ja istuinpinta.
▶Nosta istuin ajoneuvoon.
▶Kiinnitä ajoneuvon istuin kiinnitysruuveilla.

Sähköinen liittäminen

MSH300

Kokonaiskytkentäkaavion löydät kohdasta: kuva 18, sivulla 6.

MSH301

Kokonaiskytkentäkaavion löydät kohdasta: kuva 19, sivulla 7.

HUOMAUTUS!

Huomioi johtojen turvallinen vetäminen istuinkiskojen kohdalla.

▶ Kiinnitä kytkinrasia sopivaan paikkaan kojelaudan alueelle (kuva 20, sivulla 8).
▶Etsi sopiva asennuspaikka istuinlämmittimen kytkimelle.

Käytä mahdollisuuksien mukaan oheisia tulppia.

Varmista, että verhouksen takana on riittävästi tilaa kytkimen asennukselle.

▶ Piirrä kytkimen leikkuukohta oheisella sapluunalla (kuva 21, sivulla 8).
▶Leikkaa merkitty alue vastaavalla työkalulla
▶ Asenna kytkin leikkauskohtaan (kuva 16, sivulla 5).
▶ Vedä valmisteltu johtonippu siten, etteivät johdot voi taittua tai sotkeentua (kuva 17, sivulla 5).

7 Istuinlämmittimen käyttö

OHJE

Istuinlämmityksen tunnus (kuva 22 1, sivulla 8) palaa myös siinä tapauksessa, että istuinlämmitys on kytketty pois päältä.

▶Kytke istuinlämmitin päälle painamalla istuinlämmittimen kytkintä:

– paina kerran: taso 3 (suuri lämmitysteho)
– paina kaksi kertaa: taso 2 (keskisuuri lämmitysteho)
– paina kolme kertaa: taso 1 (pieni lämmitysteho)

√ Kytkimessä palaa yksi, kaksi tai kolme punaista LED-valoa (kuva 22 2, sivulla 8).
▶Istuinlämmittimen kytkeminen pois päältä: Paina painiketta niin monta kertaa, kunnes kytkimen LED-valot (kuva 22 2, sivulla 8) sammuvat.

8 T a k u u

Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi.

Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa näkyy ostopäivä,
• valitusperuste tai vikakuvaus.

9 H ä v i t t ä m i

▶Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi.

10 Tekniset tiedot

	MagicComfort MSH300	MagicComfort MSH301
Tuotenro: 9600000395 9600000396
Käyttöjännite: 12 V---
Teho:	valittavissa kolme tehoporrasta välillä 10 – 70 W/istuin
Maks. virrankulutus:	10 A	5 A
Mitat:	Istuimen elementti: 580 x 270 mmSelkänojan elementti: 580 x 270 mm
