| Tipo de produto | Aquecedor de assento para veículo |
| Marca | Dometic |
| Modelo | MSH300 |
| Número do produto | 9600000395 |
| Dimensões dos elementos de aquecimento | Assento: 580 x 270 mm; Encosto: 580 x 270 mm |
| Alimentação | 12 V CC |
| Potência | 3 níveis: de 10 a 70 W por assento |
| Corrente máxima | 10 A |
| Número de níveis de calor | 3 (alto, médio, baixo) |
| Funções principais | Aquecimento do assento dianteiro do motorista e passageiro, montagem posterior, controle por interruptor |
| Conteúdo da embalagem | 2 elementos de aquecimento (assento e encosto), interruptor, caixa de controle, jogo de cabos, gabarito de perfuração, fita adesiva dupla face, materiais isolantes, manual |
| Compatibilidade | Veículos de passeio, camionetes, motorhomes (assentos dianteiros) |
| Manutenção e limpeza | Evite derramar líquidos; não ligue se estiver úmido; não coloque objetos pontiagudos ou pesados |
| Segurança | Siga as instruções elétricas do veículo; desconecte a bateria antes da montagem; não modifique o produto |
| Peças de reposição e reparabilidade | Contate o fabricante ou revendedor autorizado; garantia legal mediante apresentação da nota fiscal |
| Informações gerais | Manual de instruções e montagem incluído; fabricado na China; serviço ao cliente Dometic França |
Perguntas frequentes - MSH300 DOMETIC
Perguntas dos utilizadores sobre MSH300 DOMETIC
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Aquecimento em formato PDF gratuitamente! Encontre o seu manual MSH300 - DOMETIC e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. MSH300 da marca DOMETIC.
MANUAL DE UTILIZADOR MSH300 DOMETIC
PT Aquecimento de banco para retromontagem
Instruções de montagem e manual de instruções....55
Por favor, leia atentamente este manual antes da montagem e colocação em funcionamento do aparelho e guarde-o em local seguro. Em caso de transmissão do produto, entregue o manual ao novo utilizador.
Índice
1 Explicação dos símbolos 56
2 Síndicações de segurança e de montagem 56
3 Material fornecido.... 59
4 Utilização adequada 59
5 Descrição técnica 60
6 Montar aquecimento do banco 60
7 Utilizar aquecimento do banco 65
8 Garantia 65
9 Eliminação 65
10 Dados técnicos 66

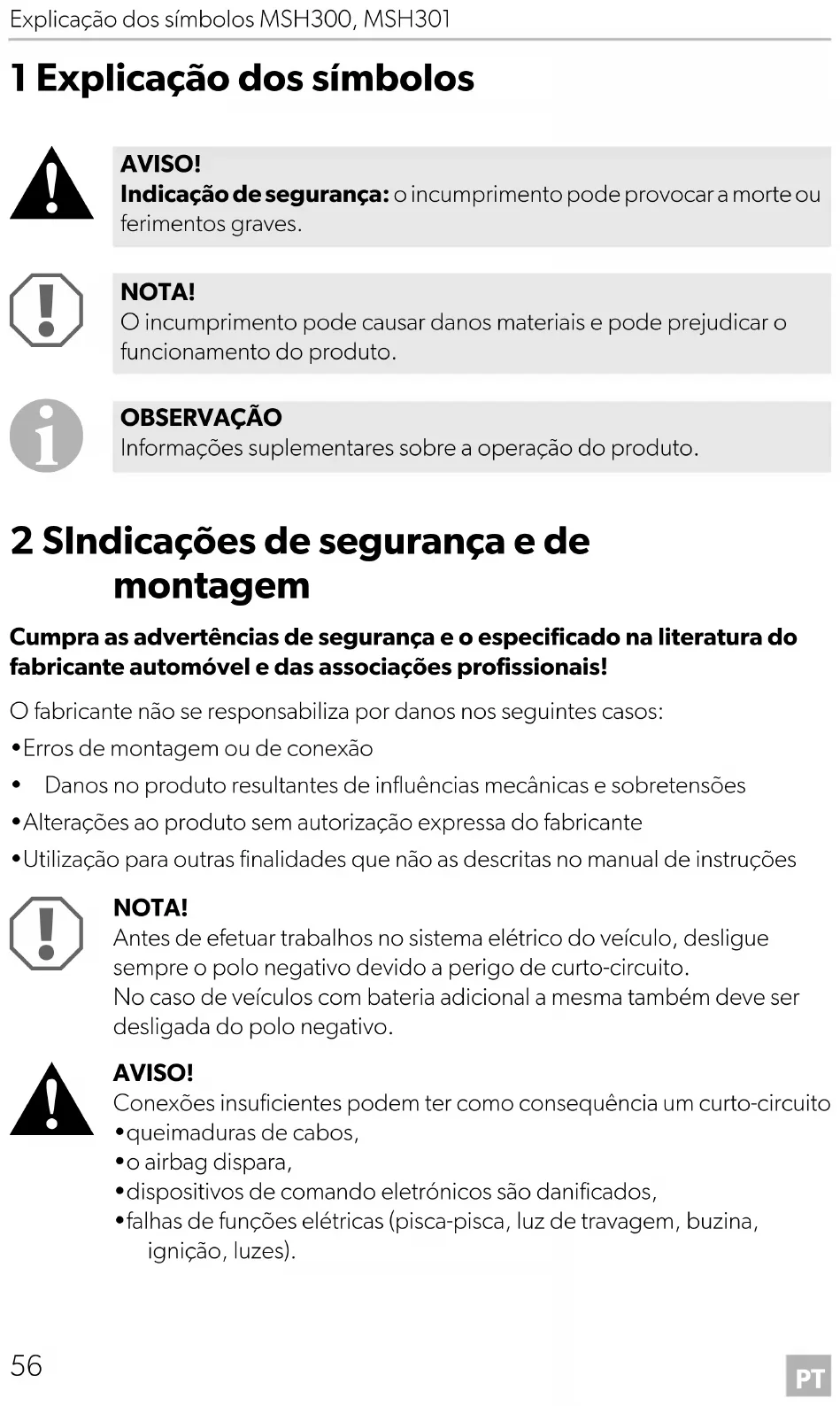

1 Explicação dos símbolos
AVISO!
Indicação de segurança: o incumprimento pode provocar a morte ou ferimentos graves.
NOTA!
O incumprimento pode causar danos materiais e pode prejudicar o funcionamento do produto.
OBSERVAÇÃO
Informações suplementares sobre a operação do produto.
2 Síndicações de segurança e de montagem
Cumpra as advertências de segurança e o especificado na literatura do fabricante automóvel e das associações profissionais!
O fabricante não se responsabiliza por danos nos seguintes casos:
- Erros de montagem ou de conexão
- Danos no produto resultantes de influências mecânicas e sobretensões
- Alterações ao produto sem autorização expressa do fabricante
- Utilização para outras finalidades que não as descritas no manual de instruções
NOTA!
Antes de efetuar trabalhos no sistema elétrico do veículo, desligue sempre o polo negativo devido a perigo de curto-circuito.
No caso de veículos com bateria adicional a mesma também deve ser desligada do polo negativo.
AVISO!
Conexões insuficientes podem ter como consequência um curto-circuito
- queimaduras de cabos,
- o airbag dispara,
- dispositivos de comando eletrónicos são danificados,
- falhas de funções elétricas (pisca-pisca, luz de travagem, buzina, ignição, luzes).
Preste, por isso, atenção às seguintes indicações:
- Em trabalhos nos seguintes cabos, utilize apenas terminais de cabos, fichas e mangas para fichas planas isolados.
- 30 (entrada do positivo da bateria direta)
- 15 (positivo ligado, por detrás da bateria)
- 31 (Cabo de retorno a partir da bateria, terra)
Não utilize quaisquer barras de junção.
- O modo de ligação mais seguro consiste na soldagem das extremidades dos cabos e subsequente isolamento.
Nas ligações não permanentes, utilize apenas terminais de cabos, fichas e mangas para fichas planas isolados. Não utilize dispositivos de crimpagem (prensa-cabos) ou barras de junção.
- Utilize um alicate de crimpar (fig. 1 10, página 3) para ligar os cabos.
- Aparafuse o cabo por ligações ao cabo 31 (terra)
- com terminal de cabo e arruela dentada a um parafuso terra do veículo ou
- com terminal de cabos e parafuso perfurantes para chapa à chapa da carroçaria.
Tenha atenção a uma boa transmissão à terra!
Ao retirar o borne do polo negativo da bateria todas as memórias voláteis da eletrónica de conforto perdem os seus dados memorizados.
- De acordo com a versão do veículo, terá de configurar novamente os seguintes dados:
- Código do rádio
- Relógio do veículo
- Temporizador
- Posição de utilização
No respetivo manual de instruções encontrará indicações relativas à regulação.
Durante a montagem, respeite as seguintes indicações:
- Fixe as peças montadas no veículo de forma a que não se soltem em circunstância alguma (travagem busca, acidente de viação) o que poderia causar ferimentos aos ocupantes do veículo.
- Durante a perfuração, certifique-se de que existe espaço suficiente para a saída da broca de modo a evitar danos (fig. 2, página 4).
- Remova as rebarbas de cada furo e coloque nos furos um produto anticorrosão.
Respeite as seguintes indicações durante o trabalho em peças elétricas:
- Para verificar a tensão em ligações elétricas utilize apenas uma lâmpada de verificação do díodo (fig. 1 8, página 3) ou um voltímetro (fig. 1 9, página 3). Lâmpadas de verificação (fig. 1 12, página 3) com um corpo luminoso consomem correntes muito elevadas, pelo que a eletrónica do veículo pode ser danificada.
- Ao colocar as ligações elétricas (fig. 3, página 4), tenha atenção para que estas – não fiquem dobradas ou torcidas,
- não sejam friccionados de encontro aos cantos,
- não passem através de passagens com arestas afiadas sem proteção.
- Isole todos os cabos e ligações.
- Proteja os cabos contra desgaste mecânico através de abraçadeiras ou fita isolante, p.ex. nos cabos existentes.
Respeite as seguintes indicações durante a utilização do aquecimento do banco:
- não coloque objetos pontiagudos ou pesados no banco, caso contrário o aquecimento do banco pode ficar danificado.
- Pessoas com maior sensibilidade ao calor, devem utilizar o aquecimento do banco apenas no nível 1.
- Quando o aquecimento do banco estiver ligado não coloque objetos isoladores de calor, tais como coberturas e mantas, por cima do banco.
- O aquecimento do banco pode sofrer danos caso sejam derramados líquidos sobre o banco.
- Nunca ligue o aquecimento do banco caso o mesmo se encontre molhado.
| N.° na fig. 4, página 4 | Quant. Designação N.° de artigo | |
| MSH300 MSH301 | ||
| 1 2 1 Elemento de aquecimento do assento | 9101700038 | |
| 2 2 1 Elemento de aquecimento do encosto | 9101700039 | |
| 3 2 1 Interruptor 9101700041 | ||
| 4 1 1 Conjunto de cabo de conexão (preto: lado direito azul: lado esquerdo) | 9101700053 | |
| 5 1 1 Caixa de distribuição 9101700051 | ||
| - | 1 1 Molde de perfuração | |
| - | 12 | 6 Fita adesiva de dupla face |
| - | 12 | 6 Material de isolamento |
| - | 1 1 Manual de instruções | |
4 U t i l i z a ç ã
Os aquecimentos do banco MagicComfort MSH300 (Art. N.º 9600000395) e MSH301 (Art. N.º 9600000396) são adequados para a montagem nos bancos dianteiros de veículos ligeiros, comerciais e autocaravanas.
NOTA!
Nos veículos equipados com airbags laterais nos encostos dos bancos, identificador de ocupação do banco ou identificador de cadeira de criança devem ser respeitadas as indicações do fabricante do veículo.
5 Descrição técnica
Os elementos de aquecimento que fazem parte dos aquecimentos do banco MagicComfort MSH300 e MSH301 podem ser montados no banco do condutor e no do passageiro.
Os elementos de aquecimento não alteram o formato do banco.
O manuseamento do aquecimento do banco realiza-se através de um interruptor.
6 Montar aquecimento do banco
6.1 Ferramenta necessária (fig. 1, página 3)
Para a instalação e montagem são necessárias as seguintes ferramentas:
- Conjunto de brocas (1)
- Berbequim (2)
- Chave de parafusos (3)
- Conjunto de chaves de estrela ou chaves de bocas (4)
• Régua graduada (5) - Martelo (6)
- Punções (7)
Para a ligação elétrica e respetiva verificação são necessárias as seguintes ferramentas de apoio:
- Lâmpada de verificação do díodo (8) ou voltímetro (9)
•Alicate de crimpar (10) - Fita isoladora (11)
- Secador de ar quente (13)
- Ferro de soldar (14)
• Solda de estanho (15) - Eventualmente blocos de ligações para passagem de cabos.
Para a fixação dos cabos necessita, eventualmente, de mais abraçadeiras.
6.2 Montar aquecimento do banco
Desmontar banco
▶ Trave o veículo de modo a que fique imobilizado.
NOTA!
No caso de veículos com airbags laterais no encosto do banco, tenha em conta as indicações do fabricante no que se refere à desmontagem do banco e dos estofos.
▶ Verifique a capacidade de montagem de acordo com o presente manual de montagem e informações do fabricante.
▶Retire os parafusos de fixação do banco do veículo.
▶Retire o banco do veículo.
Preparar o banco
▶ Remova todos as coberturas em plástico do banco para poder aceder aos elementos de fixação do material de revestimento.
▶ Separe o encosto do assento (fig. 7, página 5 e fig. 8, página 5).
▶Abra a cobertura de revestimento do assento.
Normalmente, o material de revestimento está preso numa junta, mediante utilização de um papelão largo ou arame de metal.
▶ Solte as fixações com uma chave de parafusos e um alicate (fig. 9, página 5 e fig. 10, página 5).
▶ Solte eventuais agrafos ou escoras do estofo (fig. 11, página 5).
▶Abra o revestimento do encosto do mesmo modo.
Preparar os elementos de aquecimento
NOTA!
Para evitar curto-circuitos, isolar todas as arestas de corte com o material de isolamento fornecido.
OBSERVAÇÃO
- Pode encurtar os elementos de aquecimento para o comprimento necessário, encurtando simultaneamente as duas guias dos cabos longitudinais.
- Nas cavidades do assento ou do encosto, é possível fazer um recorte no elemento de aquecimento. Os recortes apenas podem ser aplicados no espaço entre as duas costuras pretas (fig. 5, página 4).
- O revestimento não deve ser recortado na longitudinal, sob pena se o aquecimento não se fazer no recorte (fig. 5, página 4).
- A superfície de aquecimento do encosto apenas necessita de estar aprox. 30 – 35 cm acima do assento, uma vez que o condutor quando está sentado em posição normal apenas se apoia nessa área (fig. 6, página 4).
Coloque os elementos de aquecimento no assento e no encosto.
▶ Identifique as cavidades do assento e do encosto nos elementos de aquecimento.
Identifique o comprimento necessário. Caso disponíveis, tenha em atenção a profundidade das cavidades. O elemento de aquecimento é colocado nestas cavidades.
▶ Corte o elemento de aquecimento ao comprimento pretendido.
▶ Caso necessário, faça os recortes.
▶ Isole todas as arestas de corte com o material de isolamento fornecido.
Montar os elementos de aquecimento no assento
Insira o elemento de aquecimento no espaço entre o material de revestimento e o núcleo de espuma do assento (fig. 12, página 5).
▶Na presença de cavidades: Garanta que os recortes das zonas ficam posicionados por cima das cavidades (fig. 13, página 5) e coloque o elemento de aquecimento na cavidade.
▶ Fixe o elemento de aquecimento com fita adesiva de dupla face para que não escorregue para cima do núcleo de espuma.
Tenha em atenção para que não se formem dobras ou vincos.
Montar os elementos de aquecimento no encosto
NOTA!
Se os assentos estiverem equipados com airbags laterais, o material de revestimento está preparado com pontos de ruptura. A cobertura do assento não deve, por isso, ser puxada nem removida com muita força.
▶ Abra o material de revestimento do encosto na parte de baixo (fig. 14, página 5).
Empurre o elemento de aquecimento por entre o espaço da cobertura do assento e o estofo do assento (fig. 15, página 5).
▶ Fixe o elemento de aquecimento com fita adesiva de dupla face sem enrugar.
Montar banco
▶Volte a unir o assento e o encosto.
▶Coloque o banco no veículo.
▶Fixe o banco do veículo, utilizando os parafusos de fixação.
Ligação elétrica
MSH300
Na fig. 18, página 6 encontrará o esquema de ligações completo:
MSH301
Na fig. 19, página 7 encontrará o esquema de ligações completo:
NOTA!
Garanta uma distribuição de cabos segura, principalmente na área das calhas do assento.
▶Fixe a caixa de distribuição em local apropriado do painel de instrumentos (fig. 20, página 8).
Procure um lugar apropriado para montar o interruptor do aquecimento do assento.
Se possível, utilize aqui as tampas de cobertura existentes.
Certifique-se de que por detrás do revestimento existe espaço suficiente para a montagem do interruptor.
▶Marque o contorno do interruptor com a ajuda do molde juntamente fornecido (fig. 21, página 8).
▶Retire a parte marcada utilizando ferramenta adequada.
▶ Monte o interruptor no entalhe (fig. 16, página 5).
▶Passe o feixe de cabos pré-preparado, sem que estes dobrem ou desfiem (fig. 17, página 5).
7 Utilizar aquecimento do banco
OBSERVAÇÃO
O símbolo do aquecimento dos bancos acende (fig. 22 1, página 8) quando o aquecimento dos bancos é desligado.
▶Pressione o botão do aquecimento do banco para ligar o mesmo:
- pressionar uma vez: nível 3 (efeito de aquecimento elevado)
- pressionar duas vezes: nível 2 (efeito de aquecimento médio)
- pressionar três vezes: nível 1 (efeito de aquecimento baixo)
√ Acendem um, dois ou três LEDs (fig. 22 2, página 8) no interruptor.
Para desligar o aquecimento do banco: Premir o interruptor as vezes necessárias até todos os LEDs (fig. 22 2, página 8) do interruptor apagarem.
8 Garantia
É válido o prazo de garantia legal. Se o produto estiver com defeito, por favor, dirija-se à representação do fabricante no seu país (endereços, ver verso do manual) ou ao seu revendedor.
Para fins de reparação ou de garantia, terá de enviar os seguintes documentos em conjunto:
- uma cópia da factura com a data de aquisição,
- um motivo de reclamação ou uma descrição da falha.
9 E I i m i n a ç ã
▶ Sempre que possível, coloque o material de embalagem no respectivo contentor de reciclagem.
Para colocar o aparelho definitivamente fora de funcionamento, por favor, informe-se junto do centro de reciclagem mais próximo ou revendedor sobre as disposições de eliminação aplicáveis.
10 Dados técnicos
| MagicComfort MSH300 | MagicComfort MSH301 | |
| N.° art.: 9600000395 9600000396 | ||
| Tensão de funcionamento: 12 V--- | ||
| Potência: regulável em três níveis | de 10 – 70 Watt por banco | |
| Consumo máx. de corrente: 10 A | 5 A | |
| Dimensões: Elemento para assento: 580 x 270 mmElemento para encosto: 580 x 270 mm | ||
Mail: info@dometic.com.br
DENMARK
Dometic Denmark A/S
Nordensvej 15, Taulov
DK-7000 Fredericia
+45 75585966
+45 75586307
Mail: info@dometic.dk
FINLAND
Dometic Finland OY
Mestarintie 4
FIN-01730 Vantaa
+358 20 7413220
+35897593700
Mail: info@dometic.fi
FRANCE
Dometic SAS
Branch Office em Portugal
Rot. de São Gonçalo nº 1 – Esc. 12
2775-399 Carcavelos
+351 219 244 173
+351 219 243 206
Mail: info@dometic.pt
