BRUKSANVISNING MSH300 DOMETIC

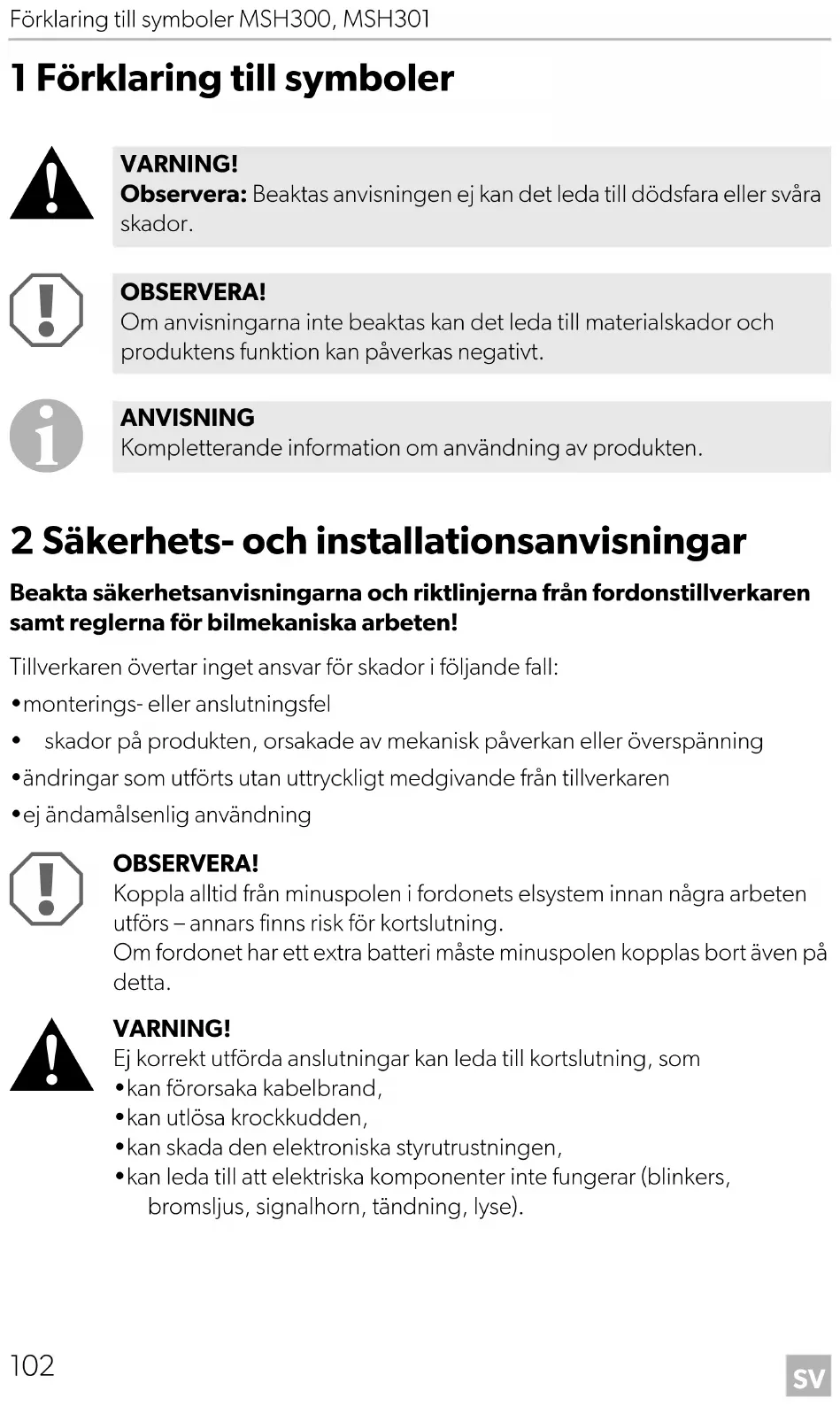

1 Förklaring till symboler

2 Säkerhets- och installationsanvisningar Beakta säkerhetsanvisningarna och riktlinjerna från fordonstillverkaren samt reglerna för bilmekaniska arbeten! Tillverkaren övertar inget ansvar för skador i följande fall:

• monterings- eller anslutningsfel

• skador på produkten, orsakade av mekanisk påverkan eller överspänning

• ändringar som utförts utan uttryckligt medgivande från tillverkaren

• ej ändamålsenlig användning

OBSERVERA! Koppla alltid från minuspolen i fordonets elsystem innan några arbeten utförs – annars finns risk för kortslutning. Om fordonet har ett extra batteri måste minuspolen kopplas bort även på detta.

VARNING! Ej korrekt utförda anslutningar kan leda till kortslutning, som

• kan förorsaka kabelbrand,

• kan utlösa krockkudden,

• kan skada den elektroniska styrutrustningen,

• kan leda till att elektriska komponenter inte fungerar (blinkers, bromsljus, signalhorn, tändning, lyse). VARNING! Observera: Beaktas anvisningen ej kan det leda till dödsfara eller svåra skador. OBSERVERA! Om anvisningarna inte beaktas kan det leda till materialskador och produktens funktion kan påverkas negativt. ANVISNING Kompletterande information om användning av produkten. MSH300--IO-16s.book Seite 102 Donnerstag, 13. Juli 2017 10:28 10SV MSH300, MSH301 Säkerhets- och installationsanvisningar

Beakta därför följande anvisningar:

• Använd endast isolerade kabelskor, stickkontakter och flathylsor vid arbeten på nedanstående ledningar: – 30 (ingång från batteri plus direkt), – 15 (tändningsplus, efter batteriet), – 31 (ledning från batteriet, jord). Använd inga anslutningsplintar.

• Det säkraste sättet är att löda ihop kabeländarna och sedan isolera. Använd endast isolerade kabelskor, kontakter och flathylsor för isärtagbara för- bindningar. Använd inte krympslangar (kabelskarvar) eller kopplingsklämmor.

• Använd en crimptång (bild 1 10, sida 3) för att förbinda kablarna.

• Skruva, vid anslutningar till ledning 31 (jord), – fast kabeln på en jordskruv i fordonet med kabelsko och tandbricka eller – på karosseriplåten med kabelsko och plåtskruv. Se till att jordledningen har god kontakt! När batteriets minuspol kopplas bort försvinner all data ur komfortelektronikens flyktiga minnen.

• Beroende på fordonsutrustning måste följande data ställas in på nytt: –radiokod –klocka –timer –fordonsdator –sätesposition Inställningarna beskrivs i respektive bruksanvisning. Beakta följande anvisningar vid monteringen:

• Fäst de delar som monteras inne i fordonet så att de inte kan lossna (t.ex. vid kraftiga bromsningar, trafikolyckor) och skada personerna i fordonet.

• Se till att det finns tillräckligt mycket plats för borrspetsen så att inga delar skadas av misstag (bild 2, sida 4).

• Slipa graderna i borrhålen och behandla hålen med rostskyddsmedel. MSH300--IO-16s.book Seite 103 Donnerstag, 13. Juli 2017 10:28 10SV Säkerhets- och installationsanvisningar MSH300, MSH301

Beakta följande anvisningar vid arbeten på elsystemet:

• Använd endast en diodtestlampa (se bild 1 8, sida 3) eller en voltmeter (se bild 1 9, sida 3) för att testa spänningen i elledningar. Testlampor (bild 1 12, sida 3) med andra ljuskällor förbrukar för mycket ström och kan på så sätt skada fordonselektroniken.

• Beakta, när elledningar (bild 3, sida 4) dras, att – de inte böjs eller vrids, – de inte skaver mot kanter, – skydd används om de dras genom genomföringar med vassa kanter.

• Isolera alla ledningar och anslutningar.

• Skydda kablarna mot mekanisk belastning genom kabelband eller isolerings- band, t. ex. på befintliga ledningar. Beakta följande anvisningar när stolvärmeanordningen (sätesvärmaren) används:

• Lägg inga vassa eller tunga föremål på sitsen, sätesvärmaren kan skadas.

• Personer med nedsatt känslighet för värme bör endast använda sätesvärmaren i läget 1.

• Lägg inte några värmedämpande föremål, t.ex. filtar eller klädesplagg, på sätet när sätesvärmaren är aktiverad.

• Sätesvärmaren kan skadas av utspilld vätska.

• Använd aldrig sätesvärmaren om den är fuktig eller blöt. MSH300--IO-16s.book Seite 104 Donnerstag, 13. Juli 2017 10:28 10SV MSH300, MSH301 Leveransomfattning

3 Leveransomfattning 4 Ändamålsenlig användning Sätesvärmarna MagicComfort MSH300 (art.nr 9600000395) och MSH301 (art. nr 9600000396) är avsedda för montering på framsätena i personbilar, skåpbilar och husbilar.

Nr på bild 4, sida 4Mängd Beteckning ArtikelnrMSH300 MSH3011 2 1 värmeelement sits 91017000382 2 1 värmeelement ryggstöd 91017000393 2 1 brytare 91017000414 1 1 anslutningskabelsats(svart: höger sidablå: vänster sida)91017000535 1 1 kopplingsbox 9101700051– 1 1 borrmall– 12 6 dubbelsidig tejp – 12 6 isoleringsmaterial– 1 1 bruksanvisning OBSERVERA! Vid fordon med krockkuddar i armstöden, sensorer för sätenas position eller sensorer för bilbarnstolar ska tillverkarens uppgifter beaktas. MSH300--IO-16s.book Seite 105 Donnerstag, 13. Juli 2017 10:28 10SV Teknisk beskrivning MSH300, MSH301

5 Teknisk beskrivning Värmeelementen till sätesvärmarna MagicComfort MSH 300 och MSH301 kan monteras i förarsätet och passagerarsätet fram. Sätets form förändras inte av värmeelementen. Sätesvärmaren styrs med en brytare. 6 Montera sätesvärmaren

6.1 Verktyg (bild 1, sida 3)

För monteringen krävs följande verktyg:

• En sats ringnycklar eller U-nycklar (4)

• Körnare (7) För elanslutningen och provningen krävs följande hjälpmedel:

• Ev. kabelgenomföringshylsor För fastsättning av kablarna krävs ev. ytterligare kabelband. MSH300--IO-16s.book Seite 106 Donnerstag, 13. Juli 2017 10:28 10SV MSH300, MSH301 Montera sätesvärmaren

6.2 Montera sätesvärmaren

Demontera sätet ➤ Säkra fordonet så att det inte börja rulla.

➤ Kontrollera att monteringen är möjlig med hjälp av denna monteringsanvisning och uppgifterna från tillverkaren. ➤ Ta bort sätets fästskruvar. ➤ Lyft ut sätet ur fordonet. Förbereda sätet ➤ Ta bort alla sätesöverdrag så att du når klädselns fästen. ➤ Ta bort ryggstödet från sitsen (bild 7, sida 5 ochbild 8, sida 5). ➤ Öppna sitsens klädsel. För det mesta är klädseln fastklämd med en bred pappbit eller metalltråd i en fals nedtill på sätets konstruktion. ➤ Lossa fästena med en skruvmejsel och en tång (bild 9, sida 5 ochbild 0, sida 5). ➤ Lossa eventuella klämmor eller lister (bild a, sida 5). ➤ Öppna ryggstödets klädsel. OBSERVERA! Vid fordon med sidokrockkuddar i armstöden ska tillverkarens anvisningar följas om demontering av säten. MSH300--IO-16s.book Seite 107 Donnerstag, 13. Juli 2017 10:28 10SV Montera sätesvärmaren MSH300, MSH301

Förebereda värmeelementen

➤ Lägg värmeelementen mot sittytan och ryggstödet. ➤ Markera sittytans eller ryggstödets fastspänningshål på värmeelementen. ➤ Markera passande längd. Tänk på fastspänningshålens djup (i förekommande fall). Värmeelementet sätts sedan in i dessa fastspänningshål. ➤ Korta av värmeelementet så att det får passande längd. ➤ Gör vid behov urskärningarna. ➤ Isolera alla snittkanter med medföljande isoleringsmaterial. OBSERVERA! För att undvika kortslutning ska alla snittkanter isoleras med medföljande isoleringsmaterial. ANVISNING

• Värmeelementen kan kortas av till passande längd; korta då av de båda längsgående trådlisterna.

• Vid fastspänningshålen för sittytan eller ryggstödet kan en urskärning göras i värmeelementet. Detta får endast göras mellan de båda svarta sömmarna (bild 5, sida 4).

• Skär inte ut en bit av mattan i dess längdriktning eftersom stället för snittet i sådana fall inte kommer att värmas upp (bild 5, sida 4).

• Värmeytan på ryggstödet behöver bara vara ca 30 – 35 cm över sittytan eftersom föraren vanligtvis endast lutar sig mot detta område på ryggstödet (bild 6, sida 4). MSH300--IO-16s.book Seite 108 Donnerstag, 13. Juli 2017 10:28 10SV MSH300, MSH301 Montera sätesvärmaren

Montera värmeelement för sitsen ➤ Stick in värmeelementet mellan klädseln och stoppningen (bild b, sida 5). ➤ Om det finns fastspänningshål: se till att urskärningarna sitter över fastspänningshålen (bild c, sida 5) och sätt in värmeelementet i fastspänningshålen. ➤ Fäst värmeelementet på stoppningen med dubbelsidigt tejp. Se till att det inte böjs eller får veck. Montera värmeelement för ryggstödet

➤ Öppna ryggstödets klädsel nedtill (bild d, sida 5). ➤ Stick in värmeelementet mellan klädseln och stoppningen (bild e, sida 5). ➤ Sätt fast värmeelementet med dubbelsidig tejp, se till att det inte bildas några veck. Montera sätet ➤ Montera ryggstödet och sittytan igen. ➤ Lyft in sätet i fordonet. ➤ Sätt fast förarsätet med fästskruvarna. OBSERVERA! Om det finns sidokrockkuddar i stolarna har klädseln föberedda ”brottställen”. Därför får klädseln inte dras ut eller förskjutas för mycket. MSH300--IO-16s.book Seite 109 Donnerstag, 13. Juli 2017 10:28 10SV Använda sätesvärmaren MSH300, MSH301

Elektrisk anslutning MSH300 Kopplingsschemat finns på bild h, sida 6. MSH301 Kopplingsschemat finns på bild i, sida 7.

➤ Fäst kopplingsboxen på ett lämpligt ställe på/vid instrumentbrädan (bild j, sida 8). ➤ Välj en lämplig plats för sätesvärmarens brytare. Välj om möjligt redan befintliga blindlock. Kontrollera först att det finns tillräckligt mycket plats för monteringen bakom panelen. ➤ Markera brytarens konturer med hjälp av medföljande mall (bild k, sida 8). ➤ Gör hål efter markeringarna med ett lämpligt verktyg ➤ Montera brytaren i ursparningen (bild f, sida 5). ➤ Lägg de förberedda kablarna; de får inte böjas eller läggas så att de skaver mot vassa kanter el.dyl (bild g, sida 5). 7 Använda sätesvärmaren

➤ Tryck på knappen för sätesvärmaren för att aktivera sätesvärmaren: – Tryck en gång: Nivå 3 (hög värmeeffekt) – Tryck två gånger: Nivå 2 (medelhög värmeeffekt) – Tryck tre gånger: Nivå 1 (låg värmeeffekt) ✓ En, två eller tre lysdioder (bild l 2, sida 8) lyser rött på brytaren. ➤ Stäng av sätesvärmaren: tryck på brytaren flera gånger tills alla lysdioder slocknar (bild l 2, sida 8) på brytaren. OBSERVERA! Var särskilt noga med ledningsdragningen vid stolsskenorna. ANVISNING Sätesvärmarens logotyp (bild l 1, sida 8) lyser även när sätesvärmen är avstängd. MSH300--IO-16s.book Seite 110 Donnerstag, 13. Juli 2017 10:28 10SV MSH300, MSH301 Garanti

8 Garanti Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta tillverkarens kontor i ditt land (adresser, se bruksanvisningens baksida) eller återförsäljaren. Vid reparations- resp. garantiärenden ska följande skickas med:

• en kopia på fakturan med inköpsdatum,

• en reklamationsbeskrivning/felbeskrivning. 9 Avfallshantering ➤ Lämna om möjligt förpackningsmaterialet till återvinning.

När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren. 10 Tekniska data MagicComfort MSH300 MagicComfort MSH301Artikelnummer: 9600000395 9600000396Driftspänning: 12 Vg Effekt: Kan regleras i tre steg, 10 – 70 watt per säte Max. strömbehov: 10 A 5 AMått: Sitselement: 580 x 270 mmRyggstödselement: 580 x 270 mm MSH300--IO-16s.book Seite 111 Donnerstag, 13. Juli 2017 10:28 10NO MSH300, MSH301
