BRUKSANVISNING MSH601 DOMETIC

Stolvärmeanordning för montering i efterhand

Monterings- och bruksanvisning ..... 91

NO

Ettermonterbar setevarmer

Läs igenom anvisningarna noga innan produkten monteras och används. Spara monterings- och bruksanvisningen för senare bruk. Överlämna bruksanvisningen till den nya ägaren vid ev. vidareförsäljning.

Innehållsförteckning

1 Förklaring till symboler....91
2 Säkerhets- och installationsanvisningar 92
3 Leveransomfattning.... 94
4 Tillbehör 95
5 Ändamålsenlig användning 95
6 Teknisk beskrivning.... 95
7 Montera sätesvärmaren 96
8 Använda sätesvärmaren 99
9 Garanti....99
10 Avfallshantering....99
11 Tekniska data....99

1 Förklaring till symboler

WARNING!

Observera: Beaktas anvisningen ej kan det leda till dödsfara eller svåra skador.

AKTA!

Observera: Beaktas anvisningen ej kan det leda till kroppsskador.

OBSERVERA!

Om anvisningarna inte beaktas kan det leda till materialskador och produktens funktion kan påverkas negativt.

ANVISNING

Kompletterande information om användning av produkten.

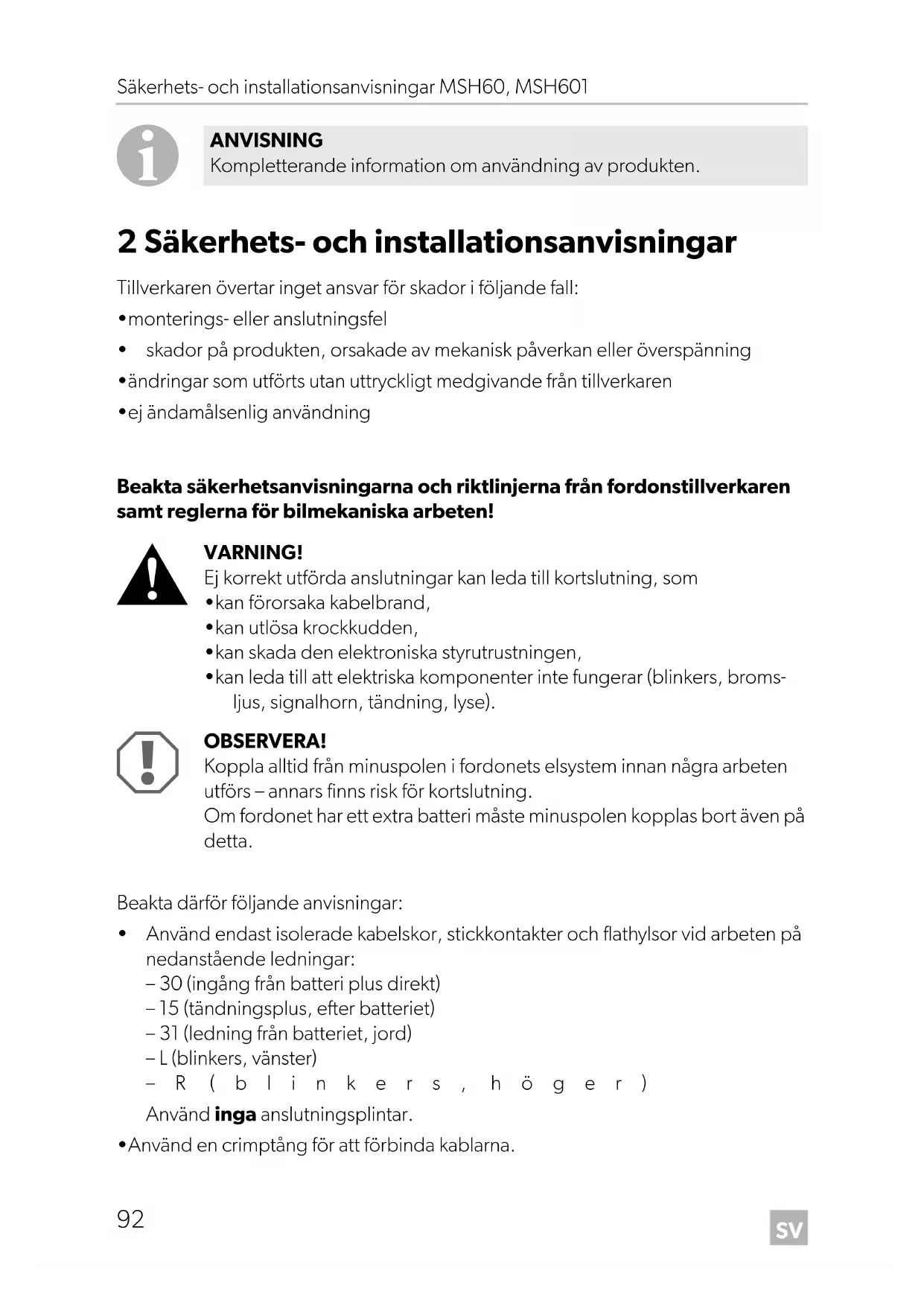

2 Säkerhets- och installationsanvisningar

Tillverkaren övertar inget ansvar för skador i följande fall:

• monterings- eller anslutningsfel
- skador på produkten, orsakade av mekanisk påverkan eller överspänning
- ändringar som utförts utan uttryckligt medgivande från tillverkaren
- ej ändamålsenlig användning

Beakta säkerhetsanvisningarna och riktlinjerna från fordonstillverkaren samt reglerna för bilmekaniska arbeten!

WARNING!

Ej korrekt utförda anslutningar kan leda till kortslutning, som

• kan förorsaka kabelbrand,
• kan utlösa krockkudden,
• kan skada den elektroniska styrutrustningen,
• kan leda till att elektriska komponenter inte fungerar (blinkers, bromsljus, signalhorn, tändning, lyse).

OBSERVERA!

Koppla alltid från minuspolen i fordonets elsystem innan några arbeten utförs – annars finns risk för kortslutning.

Om fordonet har ett extra batteri måste minuspolen kopplas bort även på detta.

Beakta därför följande anvisningar:

• Använd endast isolerade kabelskor, stickkontakter och flathylsor vid arbeten på nedanstående ledningar:
• 30 (ingång från batteri plus direkt)
• 15 (tändningsplus, efter batteriet)
• 31 (ledning från batteriet, jord)
• L (blinkers, vänster)
• R ( b l i n k e r s , h ö g e r )

Använd inga anslutningsplintar.

- Använd en crimptång för att förbinda kablarna.

- Skruva, vid anslutningar till ledning 31 (jord),

– fast kabeln på en jordskruv i fordonet med kabelsko och tandbricka eller
- på karosseriplåten med kabelsko och plåtskruv.

Se till att jordledningen har god kontakt!

När batteriets minuspol kopplas bort försvinner all data ur komfortelektronikens flyktiga minnen.

- Beroende på fordonsutrustning måste följande data ställas in på nytt:

• r a d i o k o d
• k l o c k a
• t i m e r
• for d o n s d a t o r
• s ä t e s p o s i t i o n

Inställningarna beskrivs i respektive bruksanvisning.

Beakta följande anvisningar vid monteringen:

AKTA!

• Fäst de delar som monteras i fordonet så att de inte kan lossna (t.ex. vid kraftiga bromsningar, trafikolyckor) och skada personerna i fordonet.
• Fäst de delar av systemet som monteras under täckplattor el.dyl. på så sätt att de inte kan lossna, eller skada andra delar och ledningar resp. störa några fordonsfunktioner (styrning, pedaler osv.).
• Beakta alltid fordonstillverkarens säkerhetsanvisningar. Vissa arbeten (t.ex. på säkerhetsutrustning som AIRBAG osv.) får endast utföras av behörigt fackfolk.

OBSERVERA!

• Se till att det finns tillräckligt mycket plats för borrspetsen så att inga delar skadas av misstag.
• Slipa graderna i borrhålen och behandla hålen med rostskyddsmedel.

Beakta följande anvisningar vid arbeten på elsystemet:

OBSERVERA!

- Använd endast en diodtestlampa eller en voltmeter för att testa spänningen i elledningar.

Testlampor med andra ljuskällor förbrukar för mycket ström och kan på så sätt skada fordonselektroniken.

- Beakta, när elledningar dras, att

– de inte böjs eller vrids,
– de inte skaver mot kanter,
– skydd används om de dras genom genomföringar med vassa kanter.

- Isolera alla ledningar och anslutningar.

- Skydda kablarna mot mekanisk belastning genom kabelband eller isoleringsband, t. ex. på befintliga ledningar.

Beakta följande anvisningar när stolvärmeanordningen (sätesvärmaren) används:

• Lägg inga vassa eller tunga föremål på sitsen, sätesvärmaren kan skadas.
• Personer med nedsatt känslighet för värme bör endast använda sätesvärmaren il-läget.
• Lägg inte några värmedämpande föremål, t.ex. filtar eller klädesplagg, på sätet när sätesvärmaren är aktiverad.
• Sätesvärmaren kan skadas av utspilld vätska.
• Använd aldrig sätesvärmaren om den är fuktig eller blöt.

3 Leveransomfattning

MagicComfort MSH60

Nr på bild 4, sida 4	Mängd Beteckning Artikelnr
1 2 värmeelemt ryggstöd 9101700028
2 2 värmeelemt sits 9101700027
3 1	anslutningskabel med relä och brytare	9101700030
-	1	borrmall
-4 dubbelsidig tejp
-	1	bruksanvisning

MagicComfort MSH601

Nr på bild 4, sida 4	Mängd Beteckning Artikelnr
1 1 värmeelemt ryggstöd 9101700028
2 1 värmeelemt sits 9101700027
3 1 anslutningskabel med relä och brytare	9101700029
-1 borrmall
-2 dubbelsidig tejp
-1 bruksanvisning

4 T i l l b e h ö r

Finns som tillbehör (medföljer inte leveransen):

Beteckning	Artikel-nr
Brytare	9101700033

5 Ändamålsenlig användning

Sätesvärmarna MagicComfort MSH60 (artikelnummer 9600000393) och MSH601 (artikelnummer 9600000394) är avsedda för fordonets framsäten.

OBSERVERA!

Vid fordon med krockkuddar i armstöden, sensorer för sätenas position eller sensorer för bilbarnstolar ska tillverkarens uppgifter beaktas.

6 Teknisk beskrivning

Värmeelementen till sätesvärmarna MagicComfort MSH60 och MagicComfort MSH601 kan monteras i förarsätet och passagerarsätet fram.

Sätets form förändras inte av värmeelementen.

Sätesvärmaren styrs med en brytare.

7 Montera sätesvärmaren

7.1 Verktyg (bild 1, sida 3)

För monteringen krävs följande verktyg:

•Borrsats (1)
- Borrmaskin (2)
- Skruvmejsel (3)
• En sats ringnycklar eller U-nycklar (4)
•Måttsticka (5)
•Hammare (6)
•Körnare (7)

För elanslutningen och provningen krävs följande hjälpmedel:

• Diod-testlampa (8) eller voltmeter (9)
- Crimptång (10)
- Isoleringsband (11)
- Hetluftsblåsare (13)
• Lödkolv (14)
• Lödtenn (15)
• Ev. kabelgenomföringshylsor

För fastsättning av kablarna krävs ev. ytterligare kabelband.

7.2 Montera sätesvärmaren

Sätesvärmaren MagicComfort MSH60 har värmeelement för båda framsätena, sätesvärmaren MagicComfort MSH601 har endast värmeelement för förarsätet eller passagerarsätet fram.

Demontera sätet

▶Säkra fordonet så att det inte börja rulla.

OBSERVERA!

Vid fordon med sidokrockkuddar i armstöden ska tillverkarens anvisningar följas om demontering av säten.

▶Kontrollera att monteringen är möjlig med hjälp av denna monteringsanvisning och uppgifterna från tillverkaren.
▶Ta bort sätets fästskruvar.
▶Lyft ut sätet ur fordonet.

Förbereda sätet

▶Ta bort alla sätesöverdrag så att du när klädselns fästen.
▶ Ta bort ryggstödet från sitsen (bild 5, sida 4 ochbild 6, sida 4).
▶Öppna sitsens klädsel.
För det mesta är klädseln fastklämd med en bred pappbit eller metalltråd i en fals nedtill på sätets konstruktion.
▶ Lossa fästena med en skruvmejsel och en tång (bild 7, sida 4 ochbild 8, sida 5).
▶ Lossa eventuella klämmor eller lister (bild 9, sida 5).

Se till att värmekablarna inte skadas - de får inte böjas för mycket. Om du måste skära i värmeelementen: observera hur värmeledningarna sitter.

▶ Stick in värmeelementet mellan klädseln och stoppningen (bild 10, sida 5).

ANVISNING

För att överbrygga fördjupningar vid veck eller lister, som håller fast klädseln på stoppningen, har värmeelementet för sitsen en ursparning.

▶ Skjut denna yta genom fördjupningen (bild 11, sida 5) eller lägg in den mellan listerna.
▶Fäst värmeelementet på stoppningen med dubbelsidigt tejp. Se till att det inte böjs eller får veck.

Montera värmeelement för ryggstödet

▶ Öppna ryggstödets klädsel nedtill (bild 12, sida 5).
▶ Stick in värmeelementet mellan klädseln och stoppningen (bild 13, sida 5).
▶ Sätt fast värmeelementet med dubbelsidig tejp, se till att det inte bildas några veck.

ANVISNING

Värmeytan behöver bara vara ca 30 – 35 cm över sittytan eftersom föraren vanligtvis endast lutar sig mot detta område på ryggstödet. Om det finns sidokrockkuddar i stolarna har klädseln föberedda "brottställen". Därför får klädseln inte dras ut eller förskjutas för mycket.

Montera sätet

▶Lyft in sätet i fordonet.
▶Sätt fast förarsätet med fästskruvarna.

Elektrisk anslutning

Sätesvärmaren MagicComfort MSH60 har en brytare för förarsätet och en för passagerarsätet fram, sätesvärmaren MagicComfort MSH601 har endast en brytare.

Kopplingsschemat finns på bild 18, sida 6.

OBSERVERA!

Var särskilt noga med ledningsdragningen vid stolsskenorna.

▶Välj en lämplig plats för sätesvärmarens brytare.
Välj om möjligt redan befintliga blindlock.
Kontrollera först att det finns tillräckligt mycket plats för monteringen bakom panelen.
Markera brytarens konturer med hjälp av medföljande mall (bild 17, sida 5).
▶Gör hål efter markeringarna med ett lämpligt verktyg
▶ Montera brytaren i ursparningen (bild 14, sida 5).
Lägg de förberedda kablarna; de får inte böjas eller läggas så att de skaver mot vassa kanter el.dyl (bild 15, sida 5).

8 Använda sätesvärmaren

▶Slå på sätesvärmaren med tillhörande brytare (läge eller läge).
▶Stänga av sätesvärmaren: Ställ den tillhörande brytaren i mellanläget.

9 Garanti

Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta tillverkarens kontor i ditt land (adresser, se bruksanvisningens baksida) eller återförsäljaren.

Vid reparations- resp. garantiärenden ska följande skickas med:

• defekta komponenter,
- en kopia på fakturan med inköpsdatum,
- en reklamationsbeskrivning/felbeskrivning.

10 Avfallshantering

▶Lämna om möjligt förpackningsmaterialet till återvinning.

När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren.

11 Tekniska data

	MagicComfort MSH60 M	MagicComfort MSH601
Artikel-nr: 9600000393 9600000394
Driftspänning: 12 V---
Strömförbrukning: Steg I: 1,8 A per stolSteg II: 3,4 A per stol		Steg I: 1,8 ASTeg II: 3,4 A
Mått: Värmeanordningen: 400 x 280 mmRyggstödsvärmen: 300 x 280 mm
