MANUALE UTENTE MSH601 DOMETIC
Riscaldamento sedili addizionale
Istruzioni di montaggio e d'uso .....60
NL
Prima di effettuare il montaggio e la messa in funzione leggere accurata- mente questo manuale di istruzioni, conservarlo e in caso di trasmissione del prodotto, consegnarlo all'utente successivo.
Indice
1 Spiegazione dei simboli 60
2 Indicazioni di sicurezza e montaggio....61
3 Volume di consegna 64
4 Accesorì....65
5 Uso conforme alla destinazione 65
6 Descrizione tecnica.... 65
7 Montaggio del riscaldamento per sedile. 66
8 Uso del riscaldamento per sedile. 69
9 Garanzia 70
10 Smaltimento 70
11 Specifiche tecniche....70
1 Spiegazione dei simboli
AVVERTENZA!
Avviso di sicurezza: la mancata osservanza di questo avviso può causare ferite gravi anche mortali.
ATTENZIONE!
Avviso di sicurezza: la mancata osservanza di questo avviso può essere causa di lesioni.
AVVISO!
La mancata osservanza di questa nota può causare danni materiali e compromettere il funzionamento del prodotto.
NOTA
Informazioni integranti relative all'impiego del prodotto.

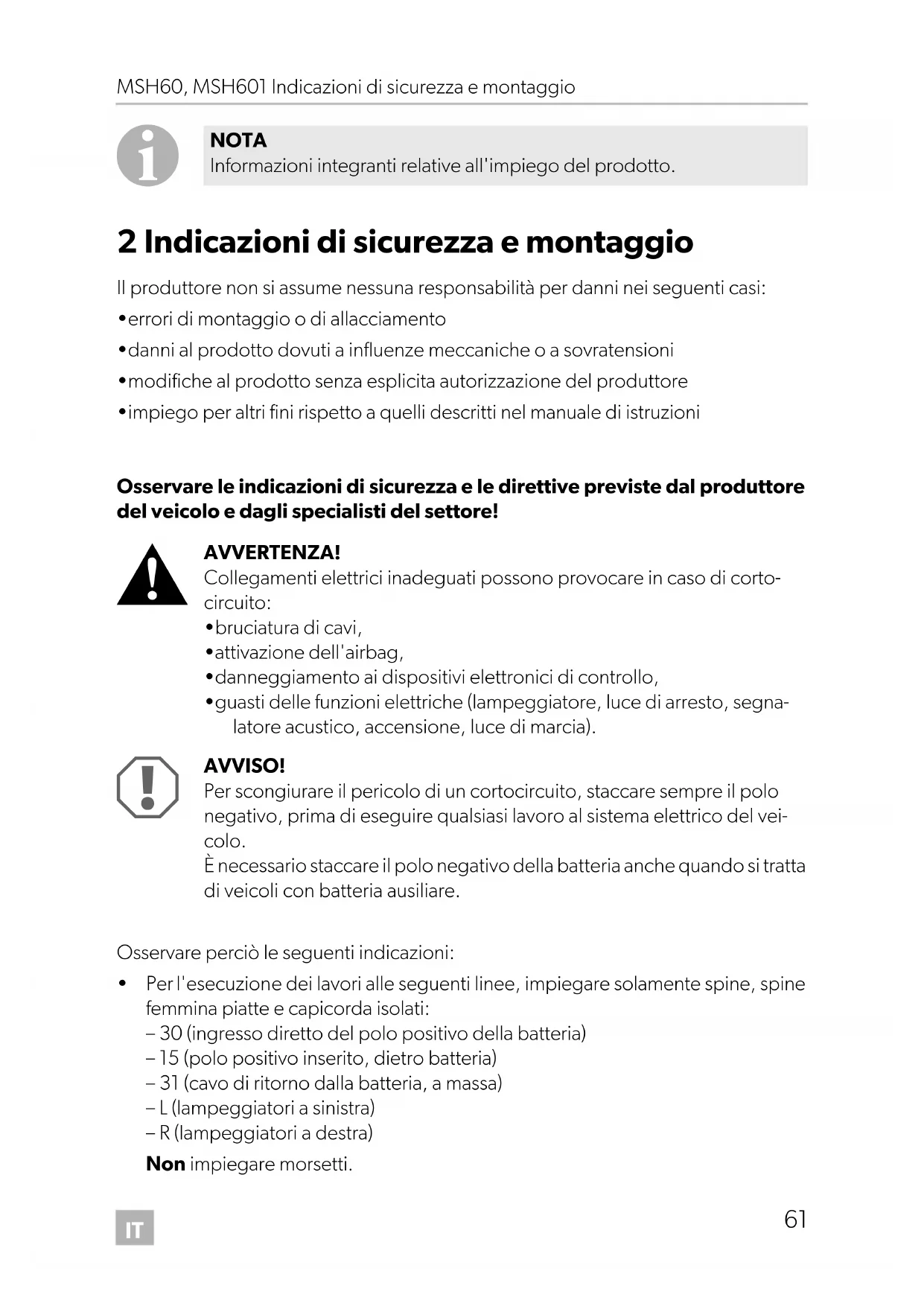

2 Indicazioni di sicurezza e montaggio
Il produttore non si assume nessuna responsabilità per danni nei seguenti casi:
- errori di montaggio o di allacciamento
- danni al prodotto dovuti a influenze meccaniche o a sovratensioni
- modifiche al prodotto senza esplicita autorizzazione del produttore
- impiego per altri fini rispetto a quelli descritti nel manuale di istruzioni
Osservare le indicazioni di sicurezza e le direttive previste dal produttore del veicolo e dagli specialisti del settore!
AVVERTENZA!
Collegamenti elettrici inadeguati possono provocare in caso di cortocircuito:
- bruciatura di cavi,
- attivazione dell'airbag,
- danneggiamento ai dispositivi elettronici di controllo,
- guasti delle funzioni elettriche (lampeggiatore, luce di arresto, segnalatore acustico, accensione, luce di marcia).
AVVISO!
Per scongiurare il pericolo di un cortocircuito, staccare sempre il polo negativo, prima di eseguire qualsiasi lavoro al sistema elettrico del veicolo.
È necessario staccare il polo negativo della batteria anche quando si tratta di veicoli con batteria ausiliare.
Osservare perciò le seguenti indicazioni:
- Per l'esecuzione dei lavori alle seguenti linee, impiegare solamente spine, spine femmina piatte e capicorda isolati:
- 30 (ingresso diretto del polo positivo della batteria)
- 15 (polo positivo inserito, dietro batteria)
- 31 (cavo di ritorno dalla batteria, a massa)
- L (lampeggiatori a sinistra)
- R (lampeggiatori a destra)
Non impiegare morsetti.
- Impiegare una pinza a crimpare per collegare i cavi.
• Collegare il cavo con viti agli allacciamenti sulla linea 31 (a massa)
- con capocorda e rosetta elastica dentata piana ad una vite di massa propria del veicolo o
– con capocorda e vite autofilettante alla lamiera della carrozzeria.
Accertarsi che ci sia un buon collegamento di massa!
Quando si stacca il polo negativo della batteria tutte le memorie volatili del sistema dell'elettronica per funzioni comfort perdono i dati memorizzati.
- A seconda dell'equipaggiamento del veicolo devono essere reimpostati i seguenti dati per:
- codice radio
- o r o l o g i o
- t i m e r
- computer di bordo
- posizione sedile
Per indicazioni relative all'impostazione consultare le istruzioni per l'uso valide di volta in volta.
Osservare le seguenti indicazioni per il montaggio
ATTENZIONE!
- Fissare i componenti montati nel veicolo in modo che non possano staccarsi, (ad es. in caso di frenate brusche o incidenti) e non possano portare al ferimento dei passeggeri.
- Fissare i componenti del sistema non a vista da applicare sotto il rivestimento in modo tale che non possano staccarsi o danneggiare altri componenti e cavi e compromettere le funzioni del veicolo (sterzo, pedali ecc.).
- Osservare sempre le indicazioni di sicurezza del produttore del veicolo.
Alcuni lavori (ad es. ai sistemi di arresto quali AIRBAG ecc.) devono essere eseguiti esclusivamente da personale qualificato addestrato.
AVVISO!
- Durante i lavori di trapanatura, assicurarsi che ci sia spazio sufficiente per l'uscita del trapano per evitare eventuali danni.
- Sbavare ogni foro e trattarlo con antiruggine.
Osservare le seguenti indicazioni durante l'esecuzione dei lavori ai componenti elettrici:
AVVISO!
- Per il controllo della tensione nelle linee elettriche utilizzare unicamente una lampada campione a diodi oppure un voltmetro. Le lampade campione con un corpo luminoso assorbono correnti troppo elevate rischiando così di danneggiare il sistema elettronico del veicolo.
- Durante la disposizione degli allacciamenti elettrici fare in modo che questi
- non vengano torti o piegati,
– non sfreghino contro spigoli,
– non vengano posati in canaline con spigoli vivi senza protezione.
- Isolare tutti i collegamenti e gli allacciamenti.
- Con fascette serracavi o con nastro isolante fissare i cavi, ad es. alle linee disponibili, per proteggerli dalle sollecitazioni meccaniche.
Quando viene utilizzato il riscaldamento per sedile, osservare le seguenti indicazioni:
- Non collocare oggetti appuntiti o pesanti sul sedile, in quanto il riscaldamento per sedile potrebbe venire danneggiato.
- Alle persone con una sensibilità al calore particolarmente ridotta, si consiglia di usare il riscaldamento per sedile solo al livello I.
- Quando il riscaldamento per sedile è acceso, non collocarvi sopra oggetti termoisolanti come coperte o cappotti.
- Il riscaldamento per sedile può venire rovinato se si versano liquidi sul sedile.
- Non accendere mai il riscaldamento per sedile se bagnato.
3 Volume di consegna
MagicComfort MSH60
Quantità Denominazione N. articolo
1 2 Elemento riscaldante, schienale 9101700028
2 2 Elemento riscaldante, sedile 9101700027
31 Cavo di collegamento con relè e interruttore 9101700030
- 1 Dima di foratura
- 4 Nastro biadesivo
-1 Istruzioni per l'uso
MagicComfort MSH601
Quantità Denominazione N. articolo
11 Elemento riscaldante, schienale 9101700028
21 Elemento riscaldante, sedile 9101700027
31 Cavo di collegamento con relè e 9101700029
interruttore
- 1 Dima di foratura
- 2 Nastro biadesivo
-1 Istruzioni per l'uso
4 A c c e s o r i
Disponibile come accessorio (non in dotazione):
Denominazione N. art.
interruttore 9101700033
5 Uso conforme alla destinazione
I riscaldamenti per sedile MagicComfort MSH60 (N. art. 9600000393) e MSH601 (N. art. 9600000394) sono concepiti per il montaggio nel sedile anteriore.
AVVISO!
Per i veicoli che dispongono di airbag laterale negli schienali, riconoscimento occupazione sedile o riconoscimento del seggiolino per bambini, osservare le indicazioni del produttore del veicolo.
6 Descrizione tecnica
Gli elementi riscaldanti dei riscaldamenti per sedile MagicComfort MSH60 e MagicComfort MSH601 possono venire montati nel sedile di guida e in quello del passeggero.
La forma del sedile non viene modificata dalla presenza degli elementi riscaldanti.
Il comando del riscaldamento per sedile avviene mediante un interruttore.
7 Montaggio del riscaldamento per sedile
7.1 Attrezzi necessari (fig. 1, pagina 3)
Per l'installazione e il montaggio sono necessari i seguenti attrezzi:
- set di punte per trapano (1)
- trapano (2)
• cacciaviti (3)
• set di chiavi ad anello o chiavi fisse (4)
• metro (5)
• martello (6)
• punzone (7)
Per l'allacciamento elettrico e per il controllo dello stesso sono necessari i seguenti ausili:
- lampada campione a diodi (8) o voltmetro (9)
- pinza a crimpare (10)
• nastro isolante (11)
• generatore di aria calda (13)
• saldatoio (14)
• stagno per saldare (15) - evt. boccole passacavi
Per il fissaggio dei cavi sono necessarie eventualmente anche altre fascette serracavi.
7.2 Montaggio del riscaldamento per sedile
Il riscaldamento per sedile MagicComfort MSH60 contiene elementi riscaldanti per il sedile di guida e del passeggero, mentre il riscaldamento per sedile MagicComfort MSH601 contiene elementi riscaldanti per il sedile di guida o per quello del passeggero.
Rimozione del sedile
▶ Assicurarsi che il veicolo non possa spostarsi.
AVVISO!
In caso di veicoli con airbag laterali negli schienali, osservare le indicazioni del produttore relative alla rimozione di sedili e dell'imbottitura.
▶ Con queste istruzioni di montaggio e le informazioni del produttore, verificare se l'operazione di montaggio è possibile.
▶Rimuovere le viti di fissaggio del sedile del veicolo.
▶Sollevare il sedile dal veicolo.
Preparazione del sedile
▶Per accedere agli elementi di fissaggio del rivestimento, rimuovere tutte le coperture in materiale sintetico del sedile.
Separare lo schienale dal sedile (fig. 5, pagina 4 e fig. 6, pagina 4).
▶Aprire il rivestimento del sedile.
Il rivestimento è generalmente bloccato con un pezzo di cartone o con un filo di metallo a una piega del telaio.
▶ Levare gli elementi di fissaggio con un cacciavite e una pinza (fig. 7, pagina 4 e fig. 8, pagina 5).
▶ Levare eventuali ganci del rivestimento o rinforzi trasversali(fig. 9, pagina 5).
Montaggio dell'elemento riscaldante per sedile
AVVISO!
Non rovinare o piegare troppo le condotte del riscaldamento. Nel caso in cui dovesse essere necessario eseguire dei tagli all'elemento riscaldante, prestare attenzione alla posa delle condotte del riscaldamento.
Inserire l'elemento riscaldante per il sedile tra il rivestimento e il materiale espanso del sedile (fig. 10, pagina 5).
NOTA
L'elemento riscaldante del sedile presenta un incavo in modo da non essere ostacolato dalla cucitura o dai rinforzi incrociati con i quali il sedile è ulteriormente fissato al materiale espanso.
A seconda del sedile, questa zona può essere inserita attraverso la cucitura (fig. 11, pagina 5) oppure farla passare attraverso l'intaglio nel canale dei rinforzi trasversali.
Fissare l'elemento riscaldante con nastro biadesivo sul materiale espanso in modo che non scivoli.
Prestare attenzione che non si formino pieghe.
Montaggio dell'elemento riscaldante per lo schienale
▶ Aprire il rivestimento dello schienale nella zona inferiore (fig. 12, pagina 5).
Inserire l'elemento riscaldante tra il rivestimento e l'imbottitura del sedile (fig. 13, pagina 5).
Fissare l'elemento riscaldante con nastro biadesivo prestando attenzione a non creare pieghe.
NOTA
La superficie riscaldante si estende solo ca. 30 – 35 cm sopra la superficie del sedile, in quanto, in una posizione normale, il conducente si appoggia solo su questa area.
Se i sedili sono equipaggiati con airbag laterali, il materiale di rivestimento deve presentare punti di rottura. Non tirare o espandere troppo il rivestimento del sedile.
Montaggio del sedile
▶Inserire il sedile nel veicolo.
▶Fissare il sedile del veicolo con le viti di fissaggio.
Allacciamento elettrico
Il riscaldamento per sedile MagicComfort MSH60 dispone di un interruttore per il conducente e uno per il passeggero, mentre il riscaldamento per sedile MagicComfort MSH601 ne ha solo uno.
Per lo schema elettrico generale, vedere la fig. 18, pagina 6.
AVVISO!
Soprattutto nella zona delle guide del sedile, prestare attenzione che la posa sia sicura.
▶Cercare un luogo di montaggio adatto all'interruttore del riscaldamento del sedile.
Se possibile, utilizzare i tappi ciechi presenti.
Assicurarsi che dietro al rivestimento ci sia spazio sufficiente per il montaggio dell'interruttore.
Usare la dima in dotazione per tracciare l'apertura dell'interruttore (fig. 17, pagina 5).
▶Ritagliare la zona contrassegnata con un utensile adatto
▶ Montare l'interruttore in questo incavo (fig. 14, pagina 5).
▶ Posare il fascio di cavi precedentemente preparato, senza piegare i cavi o senza logorarli (fig. 15, pagina 5).
8 Uso del riscaldamento per sedile
▶ Accendere il riscaldamento per sedile con l'apposito interruttore (livello o livello).
Per spegnere il riscaldamento per sedile: portare il rispettivo interruttore in posizione centrale.
9 Garanzia
Vale il termine di garanzia previsto dalla legge. Qualora il prodotto risultasse difettoso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese (l'indirizzo si trova sul retro del manuale di istruzioni), oppure al rivenditore specializzato di riferimento.
Per la riparazione o il disbrigo delle condizioni di garanzia è necessario inviare quanto segue:
- i componenti difettosi,
- una copia della fattura con la data di acquisto del prodotto,
- un motivo su cui fondare il reclamo, oppure una descrizione del guasto.
10 Smaltimento
▶Raccogliere il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio.
Quando il prodotto viene messo fuori servizio definitivamente, informarsi al centro di riciclaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento.
11 Specifiche tecniche
| MagicComfort MSH60 MagicComfort MSH601 | ||
| N. art.: 9600000393 9600000394 | ||
| Tensione di esercizio: 12 V= | ||
| Assorbimento: Livello I: 1,8 | A per ogni sedileLivello II: 3,4 A per ogni sedile | Livello I: 1,8 ALivello II: 3,4 A |
| Dimensioni: Elemento sedile: 400 x 280 mmElemento schienale: 300 x 280 mm | ||
