NÁVOD K OBSLUZE MSH601 DOMETIC

Vestavné vyhřívání sedadla

Návod k montáži a obsluze .....152

HU

Dodržiavajte bezpečnostné pokyny a podmienky predpísané výrobcom vozidla a združením automobilového priemyslu!

VÝSTRAHA!

Pred začatím prác na elektrickom zariadení vozidla vždy najprv odpojte záporný pól, aby sa vylúčilo nebezpečenstvo skratu.

• 30 (vstup z batérie, kladné napätie, priamo)
• 15 (zopnuté kladné napätie, za batériou)
• 31 (spätný vodič od batérie, kostra)
  – L (smerové svetlá vl'avo)
  – R (smerové svetlá vpravo)

– spolu s káblovou koncovkou a ozubenou podložkou na ukostrovaciu skrutku vozidla alebo
– spolu s káblovou koncovkou a skrutkou na plech na plech karosérie.

• Pri vrtaní dajte pozor, aby mal vrták na výstupe dostatok priestoru, aby sa predišlo poškodeniam.
• Odstráňte výronky z každého vyvrtaného otvoru a ošetrite ich anti-koróznym prostriedkom.

Pri práci na elektrických častiach dodržiavajte nasledovné pokyny:

POZOR!

- Pri uložení elektrického pripojenia dávajte pozor,

Č. na obr. 4, strane 4	Množstvo Označenie Č. výrobku
1 2 Vyhrievací prvok operadla 9101700028
2 2 Vyhrievací prvok sedadla 9101700027
3 1 Pripojovací kábel s relé a spínačom	9101700030
-	1 Vrtacia šablóna
-4 Obojstranná lepiaca páska
-	1 Návod na obsluhu

MagicComfort MSH601

Č. na obr. 4, strane 4	Množstvo Označenie Č. výrobku
1	1 Vyhrievací prvok operadla 9101700028
2	1 Vyhrievací prvok sedadla 9101700027
3	1 Pripojovací kábel s relé a spínačom 9101700029
-	1 Vrtacia šablóna
-	2 Obojstranná lepiaca páska
-	1 Návod na obsluhu

4 P r í s l u š e n

Označenie	Č. výrobku
Spínač	9101700033

• Teplovzdušný fén (13)
• Spájkovačka (14)
• Spájkovací cín (15)
• Príp. káblová priechodka

▶Vozidlo zabezpečte proti pohybu.

POZOR!

▶Vložte sedadlo do vozidla.
▶Upevnite sedadlo vodiča upevňovacími skrutkami.

Elektrické pripojenie

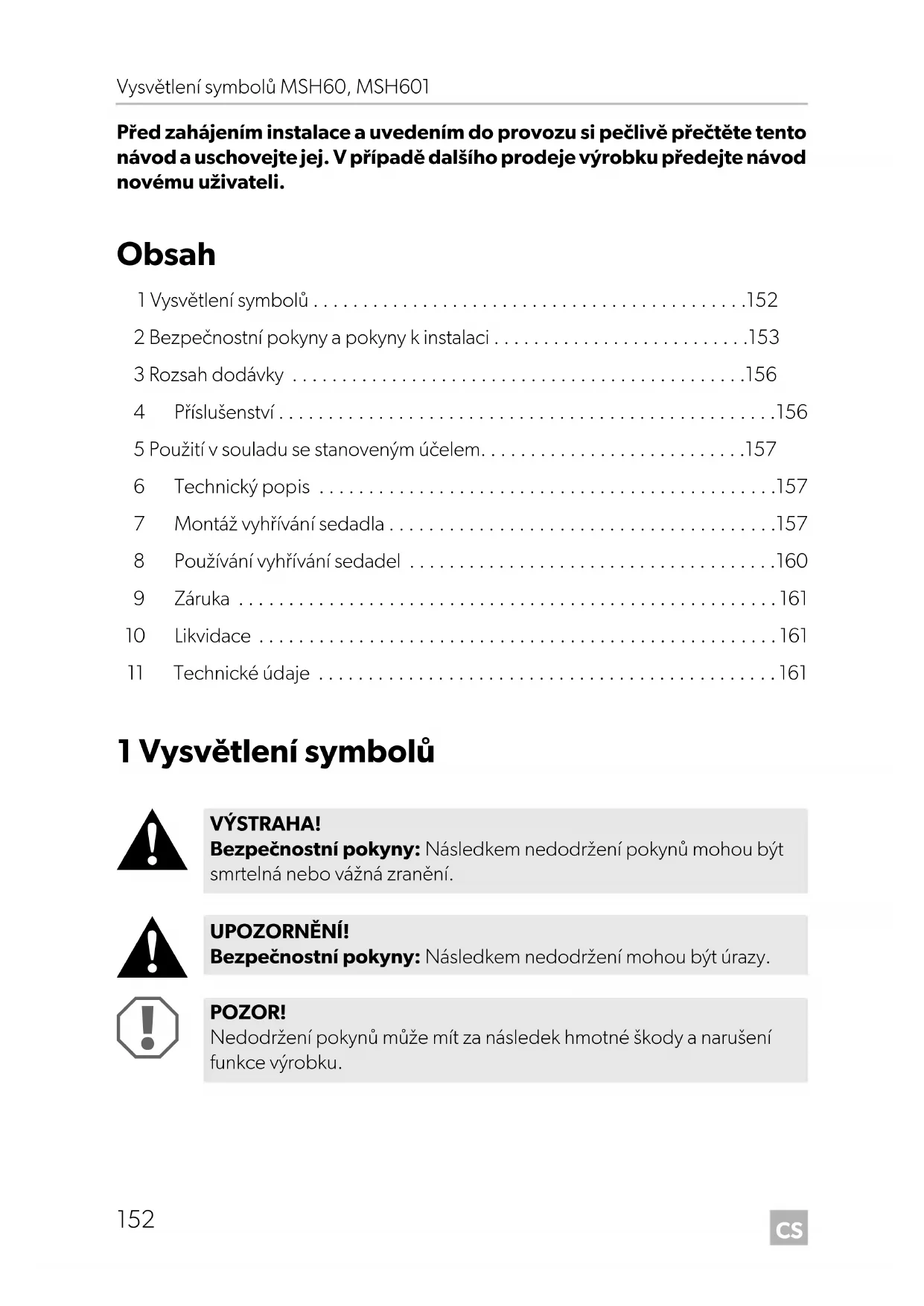

Před zahájením instalace a uvedením do provozu si pečlivě přečtěte tento návod a uschovejte jej. V případě dalšího prodeje výrobku předejte návod novému uživateli.

Obsah

1 Vysvětlení symbolů .....152
2 Bezpečnostní pokyny a pokyny k instalaci .....153
3 Rozsah dodávky .....156
4 Príslušenství....156
5 Použití v souladu se stanoveným účelem. 157
6 Technický popis .....157
7 Montáž vyhřívání sedadla....157
8 Používání vyhřívání sedadel .....160
9 Záruka 161
10 Likvidace 161
11 Technické údaje ..... 161

1 Vysvětlení symbolů

VÝSTRAHA!

Bezpečnostní pokyny: Následkem nedodržení pokynů mohou být smrtelná nebo vážná zranění.

UPOZORNĚNÍ!

Bezpečnostní pokyny: Následkem nedodržení mohou být úrazy.

POZOR!

Nedodržení pokynů může mít za následek hmotné škody a narušení funkce výrobku.

POZNÁMKA

Doplňující informace týkající se obsluhy výrobku.

2 Bezpečnostní pokyny a pokyny kinstalaci

V následujících případech nepřebírá výrobce žádné záruky za škody:

• Chybná montáž nebo chybné připojení
• Poškození výrobku působením mechanických vlivů a přepětí
• Změna výrobku bez výslovného souhlasu výrobce
• Použití k jiným účelům, než jsou popsány v tomto návodu

Dodržujte předepsané bezpečnostní pokyny a předpisy vydané výrobcem vozidla a autoservisem!

VÝSTRAHA!

Nedostatečně provedené spoje vodičů mohou způsobit zkrat s těmito následky:

• Vznik požáru kabelů
• Uvolnění airbagů
- Poškození elektronických řídicích systémů
- Porucha funkcí elektrických zařízení (ukazatele změny směru jízdy, brzdová světla, klakson, zapalování, světla).

POZOR!

Z důvodu nebezpečí zkratu musíte před zahájením prací na elektrickém systému vozidla vždy odpojit záporný pól.

V případě vozidel s přídavnou baterií musíte rovněž odpojit záporný pól.

Dodržujte proto následující pokyny:

- Při práci na následujících vodičích používejte pouze izolované kabelové koncovky, zástrčky a ploché konektory:

• 30 (přímý vstup z baterie plus přímý)
• 15 (spínaný pól plus, za baterií)
• 31 (vedení od baterie, kostra)
• L ( b l i k a č e v l e v o )
• R (blikače vpravo)

Nepoužívejte žádné lámací svorkovnice (tzv. „čokoláda“).

- Používejte ke spojování kabelů lisovací kleště.

- Přišroubujte kabely v případě přípojek k vodiči 31 (kostra)

– pomocí kabelového oka a ozubené podložky k vlastnímu kostřicímu šroubu vozidla nebo
– kabelovým okem a šroubem do plechu k plechu karoserie.

Pamatujte na dobré uzemnění!

Při odpojování záporného pólu baterie dojde v dočasné paměti systémů komfortní elektroniky ke ztrátě uložených dat.

• V závislosti na vybavení vozidla musíte znovu nastavit následující data:

• K ó d r á d i a
• Hodiny ve vozidle
• Spínací hodiny
• Palubnípočítač
• Poloha sedadla

Pokyny k nastavení naleznete v příslušném návodu k obsluze.

Při montáži dodržujte následující pokyny:

UPOZORNĚNÍ!

• Upevněte součásti namontované ve vozidle tak, aby se nemohly za žádných okolností uvolnit (náhlé brzdění, nehoda) a způsobit úrazy posádce vozidla.
• Upevněte součásti systému, které jsou instalovány pod obložení tak, aby se neuvolnily nebo aby nepoškodily jiné součásti a rozvody a aby nemohly narušovat žádné systémy vozidla (řízení, pedály apod.).
  • Vždy dodržujte bezpečnostní pokyny výrobce vozidla. Některé činnosti (např. na bezpečnostních systémech, jako je airbag apod.) smí provádět pouze školený specializovaný personál.

POZOR!

• Při vrtání pamatujte na dostatek volného prostoru pro vrták, abyste zabránili vzniku škod.
• Každý otvor odjehlete a ošetřete jej antikorozním prostředkem.

Při práci na elektrických součástech dodržujte následující pokyny:

POZOR!

- Ke kontrole napětí v elektrických vodičích používejte pouze diodovou zkoušečku nebo voltmetr.

Zkoušečky se žárovkami odebírají příliš velké množství proudu, následkem může být poškození elektronického systému vozidla.

- Pamatujte při instalaci elektrických přípojek:

– kabely nesmíte zalamovat nebo zkrucovat,
– kabely se nesmějí dřít o rohy a hrany,
– kabely nesmějí být bez ochrany instalovány v průchodkách s ostrými hranami.

- Izolujte všechny spoje a přípojky.

- Zajistěte kabely proti mechanickému namáhání vázacími páskami nebo izolační páskou, např. ke stávajícím vodičům.

Při použití vyhřívání sedadla dodržujte následující pokyny:

• Nepokládejte na sedadlo žádné špičaté nebo těžké předměty, v opačném případě může dojít k poškození vyhřívání sedadla.
• Osoby s poruchou vnímání tepla smějí používat vyhřívání sedadla pouze na stupeň l.
• Pokud je vyhřívání sedadla zapnuté, nepokládejte na sedadlo žádné tepelně izolační materiály, jako jsou deky nebo kabáty.
  • Vylitím tekutin na sedadlo může dojít k poškození vyhřívání sedadla.
• Nikdy nezapínejte mokré vyhřívání sedadla.

3 Rozsah dodávky

MagicComfort MSH60

Č. na obr. 4, strana 4	Množství Název Č. výrobku
1 2 Topný prvek pro opěradlo 9101700028
2 2 Topný prvek pro sedadlo 9101700027
3 1 Přívodní kabel s relé a spínačem	9101700030
-	1 Vrtací šablona
-4 Oboustranná lepicí páska
-	1 Návod k obsluze

MagicComfort MSH601

Č. na obr. 4, strana 4	Množství Název Č. výrobku
1	1 Topný prvek pro opěradlo 9101700028
2	1 Topný prvek pro sedadlo 9101700027
3	1 Přívodní kabel s relé a spínačem 9101700029
-	1 Vrtací šablona
-	2 Oboustranná lepicí páska
-	1 Návod k obsluze

4 P ř í s l u š e n

Dodávané příslušenství (není součástí dodávky):

Název	Č. výrobku
Spínač	9101700033

5 Použití v souladu se stanoveným účelem

Systémy vyhřívání sedadel MagicComfort MSH60 (výr. č. 9600000393) a MSH601 (výr. č. 9600000394) jsou koncipovány k instalaci na přední sedadla vozidla.

POZOR!

V případě vozidel s bočními airbagy v opěradlech sedadla, u sedadel s identifikací obsazení nebo se systémem identifikace dětské sedačky, musíte dodržovat údaje výrobce vozidla.

6 T e c h n i c k y

Topné prvky systémů vyhřívání sedadel MagicComfort MSH60 a MagicComfort MSH601 můžete instalovat do sedadla řidiče a do sedadla spolujezdce.

Topné prvky neovlivňují tvar sedadla.

Vyhřívání sedadel je ovládáno pomocí spínače.

7 Montáž vyhřívání sedadla

7.1 Potřebné nástroje (obr. 1, strana 3)

K instalaci a montáži potřebujete následující nástroje:

• Sada vrtáků (1)
  • Vrtačka (2)
• Šroubovák (3)
  • Sada očkových nebo otevřených klíčů (4)
  •Měřidlo (5)
  • Kladivo (6)
  •Důlčík (7)

K elektrickému připojení a k provedení jeho kontroly budete potřebovat následující pomůcky:

• Diodová zkoušečka (8) nebo voltmetr (9)
• Lisovací kleště (10)
- Izolační páska (11)

•Horkovzdušná pistole (13)
• Pájka (14)
• Pájecí cín (15)
- Příp. kabelové průchodky

K upevnění kabelů budete potřebovat případně ještě další vázací pásky na kabely.

7.2 Montáž vyhřívání sedadla

Systém vyhřívání sedadla MagicComfort MSH60 je vybaven topnými prvky pro sedadlo řidiče a spolujezdce, vyhřívání sedadla MagicComfort MSH601 zahrnuje pouze topné prvky pro sedadlo řidiče nebo spolujezdce.

Demontáž sedadla

▶Zajistěte vozidlo proti pohybu.

POZOR!

V případě vozidel s bočními airbagy v opěradle sedadla dodržujte pokyny výrobce k demontáži sedadel a čalounění.

Zkontrolujte možnosti instalace podle tohoto návodu k obsluze a podle informací výrobce.
▶Vyšroubujte upevňovací šrouby sedadla řidiče.
▶Vyjměte sedadlo z auta.

Příprava sedadla

Odstraňte veškeré plastové obložení sedadla tak, abyste se dostali k upevnění potahu sedadla.
▶ Oddělte opěradlo od sedadla (obr. 5, strana 4 a obr. 6, strana 4).
▶UvoIněte potah sedadla.

Potahový materiál je většinou upnut širokou lepenkou nebo kovovým drátem vzáhybu spodního rámu.

▶ Uvolněte upevnění šroubovákem a kleštěmi (obr. 7, strana 4 a obr. 8, strana 5).

▶ Uvolněte případné čalounické svorky nebo příčné výztuhy (obr. 9, strana 5).

Topné spirály nesmíte poškodit ani extrémně zalomit. Pokud musíte do topného prvku provést zářezy, dávejte pozor na průběh topné spirály.

Zaved'te topný prvek pro sedák sedadla mezi potahovou látku a pěnové jádro sedáku sedadla (obr. 10, strana 5).

POZNÁMKA

Z důvodu přemostění mezer mezi švy nebo příčných výztuh, kterými je potah navíc upevněn na pěnovém jádru, je na topném prvku sedáku sedadla provedeno vybrání.

V závislosti na provedení sedadla ved'te tuto část mezerou mezi švy (obr. 11, strana 5) nebo vložte tuto část zářezy do prostoru příčné výztuhy.
Upevněte topný prvek oboustrannou lepicí páskou proti pohybu na pěnovém jádru.

Dávejte pozor, aby nedošlo k vytvoření záhybů nebo zalomení.

Montáž topného prvku pro opěradlo sedadla

▶ Uvolněte potah opěradla ve spodní části (obr. 12, strana 5).
Zasuňte topný prvek do meziprostoru mezi potah sedáku sedadla a sedák (obr. 13, strana 5).
▶ Upevněte topný prvek oboustrannou lepicí páskou tak, aby nevznikaly záhyby.

POZNÁMKA

Stačí, aby topná plocha dosahovala cca 30 – 35 cm nad plochou sedáku, protože řidič se opírá za běžné polohy při sezení pouze v této části.

Pokud jsou sedadla vybavena bočními airbagy, je potah opatřen zeslabenými místy s kontrolovaným lomem. Potah sedadla proto nesmíte příliš silně napínat nebo posouvat.

Montáž sedadla

▶Instalujte sedadlo do auta.
▶Upevněte sedadlo řidiče pomocí upevňovacích šroubů.

Připojení k elektrickému napájení

Systém vyhřívání sedadla MagicComfort MSH60 je vybaven spínači pro sedadlo řidiče a spolujezdce, vyhřívání sedadla MagicComfort MSH601 pouze jedním spínačem pro vybrané sedadlo.

Kompletní schéma zapojení naleznete na obr. 18, strana 6.

POZOR!

Dávejte pozor na bezpečnou instalaci především v oblasti kolejnic sedadel.

Najděte vhodné místo k instalaci spínače vyhřívání sedadla.

Pokud je to možné, použijte k tomuto účelu stávající záslepky.

Zkontrolujte, zda je za obložením dostatek místa k montáži spínače.

▶ Pomocí dodané šablony vyznačte výřez pro spínač (obr. 17, strana 5).
▶ Vytvořte otvor do označené oblasti pomocí vhodného nástroje.
▶ Namontujte spínač do otvoru (obr. 14, strana 5).
Instalujte připravený kabelový svazek tak, aby nemohlo dojít k zalomení kabelů nebo jejich prodření (obr. 15, strana 5).

8 Používání vyhřívání sedadel

Zapněte vyhřívání sedadla příslušným spínačem (stupeň nebo stupeň).
▶ Vypnutí vyhřívání sedadla: Přepněte příslušný spínač do polohy uprostřed.

9 Z á r u k a

Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výrobek vadný, zašlete jej do pobočky výrobce ve vaší zemi (adresy viz zadní strana tohoto návodu) nebo specializovanému prodejci.

K vyřízení opravy nebo záruky nezapomeňte odeslat následující:

• Vadné součásti,
• Kopii účtenky s datem zakoupení,
- Uvedení důvodu reklamace nebo popis vady.

10 Likvidace

▶Obalový materiál likvidujte v odpadu určeném k recyklaci.

Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu.

11 Technické údaje

	MagicComfort MSH60 M	MagicComfort MSH601
Výr. č.: 9600000393 9600000394
Provozní napětí: 12 V==
Spotřeba el. proudu: Stupeň I: 1,8 A pro každé sedadloStupeň II: 3,4 A pro každé sedadlo		Stupeň I: 1,8 AStupeň II: 3,4 A
Rozměry:	Prvek sedáku sedadla: 400 x 280 mmPrvek opěradla sedadla: 300 x 280 mm
