BEDIENUNGSANLEITUNG MSH601 DOMETIC

MSH60-MSH601-IO-16s.book Seite 3 Dienstag, 30. August 2016 6:23 18MSH60, MSH601

MSH60-MSH601-IO-16s.book Seite 4 Dienstag, 30. August 2016 6:23 18MSH60, MSH601

MSH60-MSH601-IO-16s.book Seite 5 Dienstag, 30. August 2016 6:23 18MSH60, MSH601

MSH60-MSH601-IO-16s.book Seite 6 Dienstag, 30. August 2016 6:23 18EN MSH60, MSH601

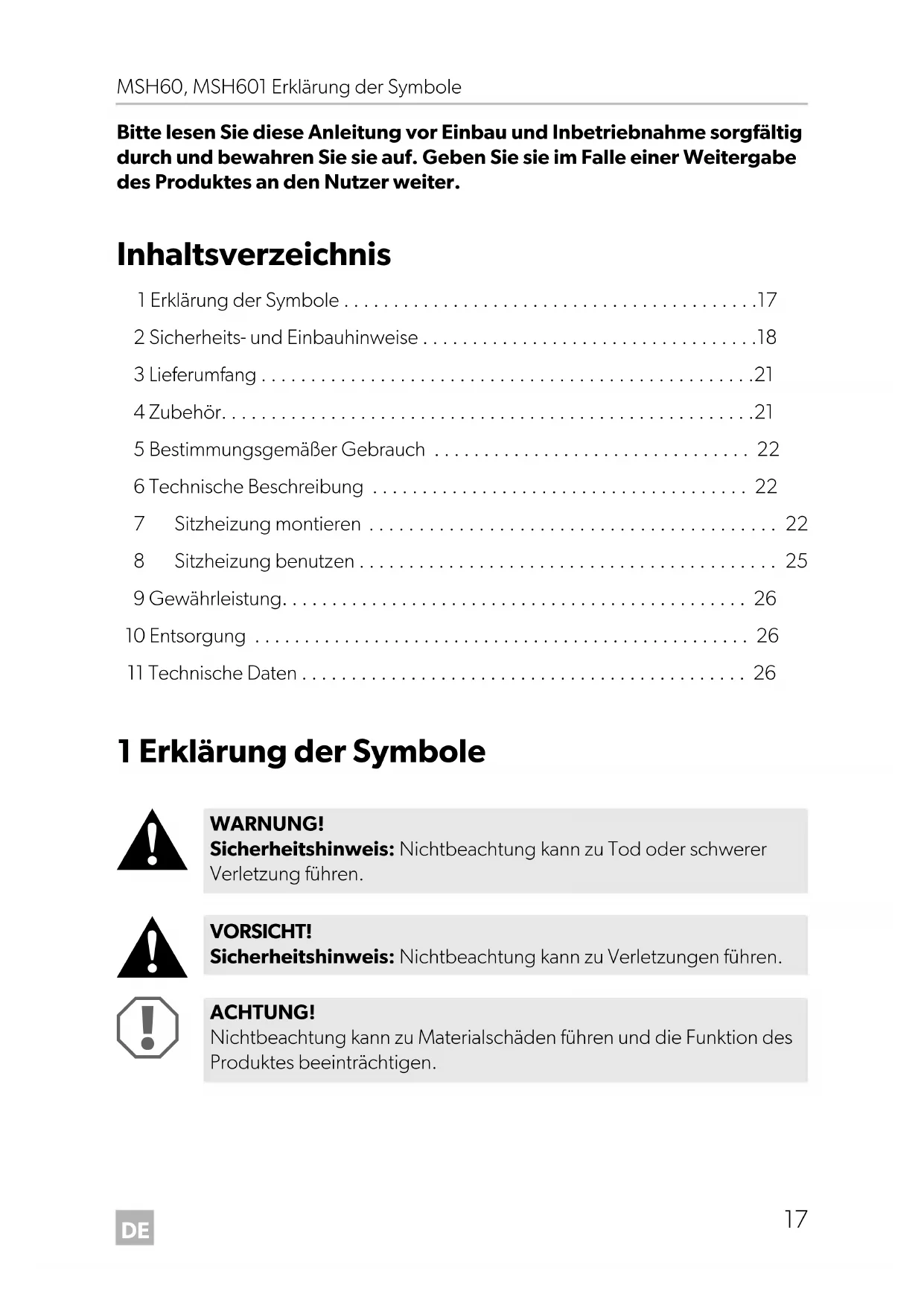

• Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter. Inhaltsverzeichnis 1 Erklärung der Symbole p. 17
• 2 Sicherheits- und Einbauhinweise p. 18
• 3 Lieferumfang p. 21
• 4 Zubehör p. 21
• 5 Bestimmungsgemäßer Gebrauch p. 22
• 6 Technische Beschreibung p. 22
• 7 Sitzheizung montieren p. 22
• 8 Sitzheizung benutzen p. 25
• 9 Gewährleistung p. 26
• 10 Entsorgung p. 26
• 11 Technische Daten 1 Erklärung der Symbole p. 26

WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen. VORSICHT! Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen. ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen. MSH60-MSH601-IO-16s.book Seite 17 Dienstag, 30. August 2016 6:23 18DE Sicherheits- und Einbauhinweise MSH60, MSH601

2 Sicherheits- und Einbauhinweise Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:

• Montage- oder Anschlussfehler

• Beschädigungen am Produkt durch mechanische Einflüsse und Über- spannungen

• Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller

• Verwendung für andere als die in der Anleitung beschriebenen Zwecke Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vorgeschriebenen Sicherheitshinweise und Auflagen!

WARNUNG! Unzureichende Leitungsverbindungen können zur Folge haben, dass durch Kurzschluss

• Kabelbrände entstehen,

• der Airbag ausgelöst wird,

• elektronische Steuerungseinrichtungen beschädigt werden,

• elektrische Funktionen ausfallen (Blinker, Bremslicht, Hupe, Zündung, Licht).

ACHTUNG! Klemmen Sie wegen der Kurzschlussgefahr vor Arbeiten an der Fahrzeug- elektrik immer den Minuspol ab. Bei Fahrzeugen mit Zusatzbatterie müssen Sie an dieser ebenfalls den Minuspol abklemmen. Beachten Sie deshalb folgende Hinweise:

• Verwenden Sie bei Arbeiten an den folgenden Leitungen nur isolierte Kabel- schuhe, Stecker und Flachsteckhülsen: – 30 (Eingang von Batterie Plus direkt) – 15 (Geschaltetes Plus, hinter Batterie) – 31 (Rückleitung ab Batterie, Masse) – L (Blinkerleuchten links) – R (Blinkerleuchten rechts) Verwenden Sie keine Lüsterklemmen. HINWEIS Ergänzende Informationen zur Bedienung des Produktes. MSH60-MSH601-IO-16s.book Seite 18 Dienstag, 30. August 2016 6:23 18DE MSH60, MSH601 Sicherheits- und Einbauhinweise

• Verwenden Sie eine Krimpzange zum Verbinden der Kabel.

• Schrauben Sie das Kabel bei Anschlüssen an Leitung 31 (Masse) – mit Kabelschuh und Zahnscheibe an eine fahrzeugeigene Masseschraube oder – mit Kabelschuh und Blechschraube an das Karosserieblech. Achten Sie auf eine gute Masseübertragung! Beim Abklemmen des Minuspols der Batterie verlieren alle flüchtigen Speicher der Komfortelektronik ihre gespeicherten Daten.

• Folgende Daten müssen Sie je nach Fahrzeugausstattung neu einstellen: –Radiocode –Fahrzeuguhr – Zeitschaltuhr – Bordcomputer – Sitzposition Hinweise zur Einstellung finden Sie in der jeweiligen Bedienungsanleitung. Beachten Sie folgende Hinweise bei der Montage:

• Befestigen Sie die im Fahrzeug montierten Teile so, dass sie sich unter keinen Umständen (scharfes Abbremsen, Verkehrsunfall) lösen und zu Verletzungen der Fahrzeuginsassen führen können.

• Befestigen Sie verdeckt unter Verkleidungen anzubringende Teile des Systems so, dass sie sich nicht lösen oder andere Teile und Leitungen beschädigen und keine Fahrzeugfunktionen (Lenkung, Pedale usw.) beeinträchtigen können.

• Beachten Sie immer die Sicherheitshinweise des Fahrzeugherstellers. Einige Arbeiten (z. B. an Rückhaltesystemen wie Airbag usw.) dürfen nur von geschultem Fachpersonal durchgeführt werden.

• Achten Sie beim Bohren auf ausreichenden Freiraum für den Bohrer- austritt, um Schäden zu vermeiden.

• Entgraten Sie jede Bohrung und behandeln Sie diese mit Rostschutz- mittel. MSH60-MSH601-IO-16s.book Seite 19 Dienstag, 30. August 2016 6:23 18DE Sicherheits- und Einbauhinweise MSH60, MSH601

Beachten Sie folgende Hinweise bei der Arbeit an elektrischen Teilen:

• Benutzen Sie zum Prüfen der Spannung in elektrischen Leitungen nur eine Diodenprüflampe oder ein Voltmeter. Prüflampen mit einem Leuchtkörper nehmen zu hohe Ströme auf, wodurch die Fahrzeugelektronik beschädigt werden kann.

• Beachten Sie beim Verlegen der elektrischen Anschlüsse, dass diese – nicht geknickt oder verdreht werden, – nicht an Kanten scheuern, – nicht ohne Schutz durch scharfkantige Durchführungen verlegt werden.

• Isolieren Sie alle Verbindungen und Anschlüsse.

• Sichern Sie die Kabel gegen mechanische Beanspruchung durch Kabelbinder oder Isolierband, z. B. an vorhandenen Leitungen. Beachten Sie folgende Hinweise bei der Verwendung der Sitzheizung:

• Legen Sie keine spitzen oder schweren Gegenstände auf den Sitz, da sonst die Sitzheizung beschädigt werden kann.

• Personen mit gestörtem Wärmeempfinden sollten die Sitzheizung nur in Stufe I betreiben.

• Legen Sie bei eingeschalteter Sitzheizung keine wärmedämmenden Gegen- stände wie Decken oder Mäntel auf den Sitz.

• Die Sitzheizung kann durch verschüttete Flüssigkeiten auf dem Sitz beschädigt werden.

• Schalten Sie die Sitzheizung niemals im nassen Zustand ein. MSH60-MSH601-IO-16s.book Seite 20 Dienstag, 30. August 2016 6:23 18DE MSH60, MSH601 Lieferumfang

3 Lieferumfang MagicComfort MSH60 MagicComfort MSH601 4Zubehör Als Zubehör erhältlich (nicht im Lieferumfang enthalten): Nr. in Abb. 4, Seite 4 Menge Bezeichnung Artikel-Nr. 1 2 Heizelement Lehne 9101700028 2 2 Heizelement Sitzfläche 9101700027 3 1 Anschlusskabel mit Relais und Schalter

– 1 Bohrschablone – 4 Doppelseitiges Klebeband – 1 Bedienungsanleitung Nr. in Abb. 4, Seite 4 Menge Bezeichnung Artikel-Nr. 1 1 Heizelement Lehne 9101700028 2 1 Heizelement Sitzfläche 9101700027 3 1 Anschlusskabel mit Relais und Schalter

– 1 Bohrschablone – 2 Doppelseitiges Klebeband – 1 Bedienungsanleitung Bezeichnung Artikel-Nr. Schalter 9101700033 MSH60-MSH601-IO-16s.book Seite 21 Dienstag, 30. August 2016 6:23 18DE Bestimmungsgemäßer Gebrauch MSH60, MSH601

5 Bestimmungsgemäßer Gebrauch Die Sitzheizungen MagicComfort MSH60 (Art.-Nr. 9600000393) und MSH601 (Art.-Nr. 9600000394) sind konzipiert für den Einbau in die vorderen Fahrzeugsitze.

6 Technische Beschreibung Die Heizelemente der Sitzheizungen MagicComfort MSH60 und MagicComfort MSH601 können in den Fahrersitz und den Beifahrersitz eingebaut werden. Die Form des Sitzes wird durch die Heizelemente nicht verändert. Die Bedienung der Sitzheizung erfolgt über einen Schalter. 7 Sitzheizung montieren

7.1 Benötigtes Werkzeug (Abb. 1, Seite 3

Für Einbau und Montage benötigen Sie folgende Werkzeuge:

• Satz Ring- oder Maulschlüssel (4)

• Körner (7) Für den elektrischen Anschluss und seine Überprüfung benötigen Sie folgende Hilfsmittel:

• Diodenprüflampe (8) oder Voltmeter (9)

• Isolierband (11) ACHTUNG! Bei Fahrzeugen mit Seitenairbags in den Sitzlehnen, Sitzbelegungs- erkennung oder Kindersitzerkennung sind die Herstellerangaben des Fahrzeugherstellers zu beachten. MSH60-MSH601-IO-16s.book Seite 22 Dienstag, 30. August 2016 6:23 18DE MSH60, MSH601 Sitzheizung montieren

• Ggf. Kabeldurchführungstüllen Zur Befestigung der Kabel benötigen Sie ggf. noch weitere Kabelbinder.

7.2 Sitzheizung montieren

Die Sitzheizung MagicComfort MSH60 enthält Heizelemente für den Fahrer- und Beifahrersitz, die Sitzheizung MagicComfort MSH601 nur Heizelemente für den Fahrer- oder Beifahrersitz. Sitz demontieren ➤ Sichern Sie das Fahrzeug gegen Wegrollen.

➤ Prüfen Sie die Einbaubarkeit anhand dieser Einbauanleitung und der Hersteller- information. ➤ Entfernen Sie die Befestigungsschrauben des Fahrzeugsitzes. ➤ Heben Sie den Sitz aus dem Fahrzeug. Sitz vorbereiten ➤ Entfernen Sie alle Kunststoffverkleidungen des Sitzes, um die Befestigungen des Bezugstoffes erreichen zu können. ➤ Trennen Sie die Lehne von der Sitzfläche (Abb. 5, Seite 4 und Abb. 6, Seite 4). ➤ Öffnen Sie den Sitzbezug der Sitzfläche. Der Bezugsstoff ist meist mit einer breiten Pappe oder einem Metalldraht in einer Falz am Untergestell eingeklemmt. ➤ Lösen Sie die Befestigungen mit einem Schraubendreher und einer Zange (Abb. 7, Seite 4 und Abb. 8, Seite 5). ➤ Lösen Sie eventuell vorhandene Polsterklammern oder Querstreben (Abb. 9, Seite 5). ACHTUNG! Beachten Sie bei Fahrzeugen mit Seitenairbags in der Sitzlehne die Herstellerangaben zur Demontage der Sitze und Polster. MSH60-MSH601-IO-16s.book Seite 23 Dienstag, 30. August 2016 6:23 18DE Sitzheizung montieren MSH60, MSH601

Heizelement für die Sitzfläche montieren

➤ Führen Sie das Heizelement für die Sitzfläche zwischen Bezugsstoff und Schaum- kern der Sitzfläche ein (Abb. 0, Seite 5).

➤ Je nach Sitz führen Sie diesen Bereich durch den Abnähgraben (Abb. a, Seite 5) oder legen Sie diesen Bereich durch Einschnitte in den Querstreben- tunnel. ➤ Fixieren Sie das Heizelement mit doppelseitigem Klebeband gegen Verrutschen auf dem Schaumstoffkern. Achten Sie darauf, dass sich keine Falten oder Knicke bilden. Heizelement für die Lehne montieren ➤ Öffnen Sie den Bezug der Lehne im unteren Bereich (Abb. b, Seite 5). ➤ Schieben Sie das Heizelement in den Zwischenraum zwischen Sitzbezug und Sitzpolster ein (Abb. c, Seite 5). ➤ Fixieren Sie das Heizelement mit doppelseitigem Klebeband faltenfrei.

Sitz montieren ➤ Heben Sie den Sitz ins Fahrzeug. ➤ Befestigen Sie den Fahrzeugsitz mit den Befestigungsschrauben. ACHTUNG! Die Heizleitungen dürfen nicht beschädigt oder extrem geknickt werden. Falls Sie Schnitte im Heizelement vornehmen müssen, achten Sie auf den Verlauf der Heizleitungen. HINWEIS Zur Überbrückung der Abnähgräben bzw. der Querstreben, mit denen der Sitzbezug zusätzlich auf dem Schaumkern befestigt wird, ist am Heizelement der Sitzfläche eine Aussparung vorgesehen. HINWEIS Die Heizfläche braucht nur ca. 30 – 35 cm über die Sitzfläche zu reichen, da sich der Fahrer bei einer normalen Sitzposition nur in diesem Bereich anlehnt. Sind die Sitze mit Seitenairbags ausgestattet, so ist der Bezugsstoff mit Sollbruchstellen versehen. Der Sitzbezug darf daher nicht zu stark gezogen oder verschoben werden. MSH60-MSH601-IO-16s.book Seite 24 Dienstag, 30. August 2016 6:23 18DE MSH60, MSH601 Sitzheizung benutzen

Elektrisch anschließen Die Sitzheizung MagicComfort MSH60 hat je einen Schalter für Fahrer- und Bei- fahrersitz, die Sitzheizung MagicComfort MSH601 nur einen für den gewählten Sitz. Den Gesamtschaltplan finden Sie in Abb. h, Seite 6.

➤ Suchen Sie einen geeigneten Einbauort für den Sitzheizungsschalter. Wenn möglich, benutzen Sie hierfür vorhandene Blindkappen. Stellen Sie sicher, dass hinter der Verkleidung genügend Platz für die Montage des Schalters vorhanden ist. ➤ Zeichnen Sie den Schalterausschnitt mit der dargestellten Schablone an (Abb. g, Seite 5). ➤ Sparen Sie den markierten Bereich mit entsprechendem Werkzeug aus ➤ Montieren Sie den Schalter in die Aussparung (Abb. d, Seite 5). ➤ Verlegen Sie den vorgefertigten Kabelbaum, ohne dass die Kabel einknicken bzw. durchscheuern können (Abb. e, Seite 5). 8 Sitzheizung benutzen ➤ Schalten Sie die Sitzheizung mit dem zugehörigen Schalter ein (Stufe oder Stufe ). ➤ Zum Ausschalten der Sitzheizung: Stellen Sie den zugehörigen Schalter in Mittelstellung. ACHTUNG! Achten Sie besonders im Bereich der Sitzschienen auf eine sichere Verlegung. MSH60-MSH601-IO-16s.book Seite 25 Dienstag, 30. August 2016 6:23 18DE Gewährleistung MSH60, MSH601

9Gewährleistung Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler. Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie Folgendes ein- schicken:

• defekte Komponenten,

• eine Kopie der Rechnung mit Kaufdatum,

• einen Reklamationsgrund oder eine Fehlerbeschreibung. 10 Entsorgung ➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften. 11 Technische Daten MagicComfort MSH60 MagicComfort MSH601Art.-Nr.: 9600000393 9600000394Betriebsspannung: 12 VgStromverbrauch: Stufe I: 1,8 A je SitzStufe II: 3,4 A je SitzStufe I: 1,8 AStufe II: 3,4 AAbmessungen: Sitzelement: 400 x 280 mmLehnenelement: 300 x 280 mm MSH60-MSH601-IO-16s.book Seite 26 Dienstag, 30. August 2016 6:23 18FR MSH60, MSH601 Explication des symboles
