MSH601 - Отопление DOMETIC - Бесплатное руководство пользователя

Тип продукта	Обогрев сиденья
Марка	Dometic
Модель	MSH601
Размеры элемента сиденья	400 x 280 мм
Размеры элемента спинки	300 x 280 мм
Вес (приблизительно)	Около 0,5 кг
Питание	12 В пост. тока
Потребляемая мощность	Уровень I: 1,8 А; Уровень II: 3,4 А
Количество уровней нагрева	2 (I и II)
Количество обслуживаемых сидений	1 (водитель или пассажир)
Тип установки	Монтаж под чехол существующего сиденья
Материалы нагревательных элементов	Гибкие нагревательные трубки
Совместимость с автомобилем	Передние сиденья автомобилей с боковыми подушками безопасности или без них
Устройство управления	Переключатель на 3 положения (выкл., I, II)
Безопасность	Не использовать на влажном сиденье; избегать острых предметов; не рекомендуется для людей с пониженной чувствительностью к теплу на уровне II
Уход и очистка	Чистить чехлы в соответствии с инструкциями производителя автомобиля; избегать попадания жидкостей
Комплектация	2 нагревательных элемента, кабель с реле и переключателем, шаблон для сверления, двусторонняя клейкая лента, инструкция
Дополнительные аксессуары	Дополнительный переключатель (арт. 9101700033)
Гарантия	Законная гарантия; обращайтесь к продавцу или в представительство Dometic
Ремонтопригодность	Запасные части доступны; ремонт должен выполняться профессионалом

Часто задаваемые вопросы - MSH601 DOMETIC

Как установить обогрев сиденья Dometic MSH601?

Установка включает демонтаж сиденья, снятие чехла, размещение нагревательных элементов между чехлом и пеной, затем их фиксация с помощью двусторонней клейкой ленты. Электрическое подключение должно выполняться по приложенной схеме. Перед любыми электрическими работами отключите аккумулятор.

Какие инструменты необходимы для монтажа?

Вам понадобятся дрель, сверла, отвертки, ключи, рулетка, молоток, кернер, диодная лампа или вольтметр, обжимные клещи, изолента, тепловентилятор, паяльник и припой. В комплекте поставляется шаблон для сверления.

Можно ли установить обогрев сиденья на сиденье с боковой подушкой безопасности?

Да, но необходимо соблюдать указания производителя автомобиля относительно подушек безопасности. На чехле спинки есть точки разрыва, которые нельзя повреждать. Не тяните чехол слишком сильно.

Как использовать уровни нагрева?

Переключатель имеет три положения: выключено (середина), уровень I (слабый, 1,8 А) и уровень II (сильный, 3,4 А). Для выключения верните переключатель в центральное положение.

Какие меры предосторожности необходимо соблюдать?

Не кладите на сиденье острые или тяжелые предметы. Не накрывайте сиденье одеялами или пальто при включенном обогреве. Избегайте попадания жидкостей. Не используйте обогрев, если сиденье влажное.

Может ли обогрев использоваться людьми с пониженной чувствительностью к теплу?

Рекомендуется использовать только уровень I для людей с проблемами чувствительности к теплу, чтобы избежать риска ожогов.

Как чистить обогрев сиденья?

Чистите чехлы в соответствии с инструкциями производителя автомобиля. Избегайте проливания жидкостей. Сам обогрев не требует специальной чистки.

Что делать в случае неисправности?

Обратитесь к продавцу или в представительство Dometic в вашей стране. Приложите копию счета, описание проблемы и неисправные компоненты. Действует законная гарантия.

Потребляет ли обогрев сиденья много энергии?

На уровне I он потребляет 1,8 А (около 22 Вт), а на уровне II — 3,4 А (около 41 Вт) при напряжении 12 В. Это умеренно для обогрева сиденья.

Могу ли я установить обогрев самостоятельно или нужно обращаться к профессионалу?

Если вы умеете делать ремонт и строго соблюдаете инструкции, установка возможна. Однако для электромонтажа или автомобилей с подушками безопасности рекомендуется обратиться к квалифицированному специалисту.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MSH601 DOMETIC

Встраиваемый комплект обогрева сидений

Инструкция по монтажу и эксплуатации 120

PL

Прочтите данную инструкцию перед монтажом и вводом в эксплуатацию и сохраните ее. В случае передачи продукта передайте инструкцию следующему пользователю.

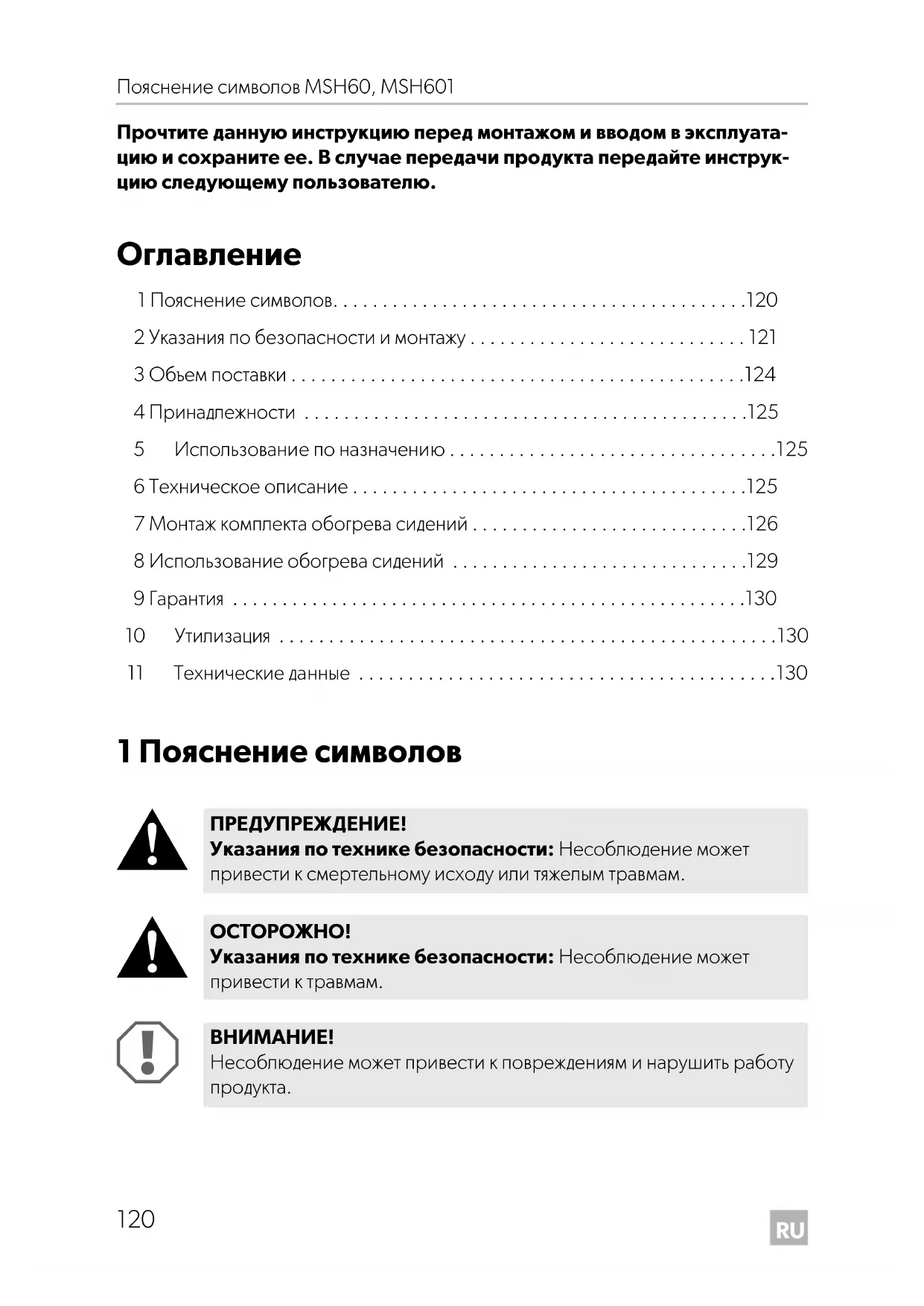

Оглавление

1 Пояснение символов.....120
2 Указания по безопасности и монтажу ..... 121
3 Объем поставки....124
4 Принадлежности .....125
5 Использование по назначению .....125
6 Техническое описание .....125
7 Монтаж комплекта обогрева сидений .....126
8 Использование обогрева сидений .....129
9 Гарантия ....130
10 Утилизация ..... 130
11 Технические данные .....130

1 Пояснение символов

ПРЕДУПРЕЖДЕНИЕ!

Указания по технике безопасности: Несоблюдение может привести к смертельному исходу или тяжелым травмам.

ОСТОРОЖНО!

Указания по технике безопасности: Несоблюдение может привести к травмам.

ВНИМАНИЕ!

Несоблюдение может привести к повреждениям и нарушить работу продукта.

УКАЗАНИЕ

Дополнительная информация по управлению продуктом.

2 Указания по безопасности и монтажу

Изготовитель не несет никакой ответственности за ущерб в следующих случаях:

- Ошибки монтажа или подключения

• Повреждения продукта из-за механических воздействий и перенапряжений

- Изменения в продукте, выполненные без однозначного разрешения изготовителя

- Использование в целях, отличных от указанных в данной инструкции

Соблюдайте указания по технике безопасности и требования, предписанные изготовителем автомобиля и автомастерской!

ПРЕДУПРЕЖДЕНИЕ!

Неудовлетворительное присоединение проводов может привести к тому, что вследствие короткого замыкания

• возникает возгорание кабелей,
• срабатывает надувная подушка безопасности,
• получают повреждения электронные устройства управления,
- выходят из строя электрические функции (указатели поворота, сигнал торможения, звуковой сигнал, зажигание, освещение).

ВНИМАНИЕ!

Вследствие опасности короткого замыкания перед работами на электрической системе автомобиля всегда отсоединяйте клемму отрицательного полюса.

В автомобилях с добавочной аккумуляторной батареей Вы и на ней должны отсоединить клемму отрицательного полюса.

Поэтому соблюдайте следующие указания:

- Используйте при работах на следующих линиях только изолированные кабельные зажимы, штекеры и наружные штекеры:

– 30 (вход положительного положительного полюса батареи, прямой)
– 15 (включенный положительный полюс, за аккумуляторной батареей)
– 31 (обратная цепь от аккумуляторной батареи, корпус)
– L (левые фонари указателей поворота)
– R (правые фонари указателей поворота)

Не используйте клеммовые колодки.

- Для соединения кабелей используйте обжимные клещи.

• Привинтите кабель при соединениях к проводу 31 (корпус)

– с помощью кабельного зажима и зубчатой пружинной шайбы к винту для соединения с корпусом, имеющемуся на автомобиле или – с помощью кабельного зажима и самонарезающего винта к листу кузова.

Обеспечивайте хорошее соединение с корпусом!

При отсоединении клеммы отрицательного полюса аккумуляторной батареи все энергозависимые запоминающие устройства электроники систем комфорта теряют сохраненные в них данные.

- В зависимости от оснащения автомобиля, вам придется заново настроить слежующие данные:

– Код радиоприемника
– Часы автомобиля
- Т а й м е р
– Бортовой компьютер
– Положение сидений

Указания по настройке приведены в соответствующей инструкции по эксплуатации.

При монтаже соблюдайте следующие указания:

ОСТОРОЖНО!

• Крепите установленные в автомобиле детали так, чтобы они ни при каких условиях (резком торможении, аварии) не могли отсоединиться, тем самым приводя к травмам пассажиров.
• Крепите скрытые, устанавливаемые под обшивкой детали системы так, чтобы они не могли отсоединиться или повредить другие детали и провода и нарушить функции автомобиля (рулевое управление, педали и т. п.).
• Всегда соблюдайте указания изготовителя автомобиля по технике безопасности.

Некоторые работы (например, на системах безопасности, в т. ч. на надувных подушках безопасности) разрешается выполнять только обученному персоналу.

ВНИМАНИЕ!

- Во избежание повреждений при сверлении следите за достаточным свободным пространством для выхода сверла.

- Зачистите все отверстия и смажьте их антикоррозионным средством.

При работах на электрической системе соблюдайте следующие указания:

ВНИМАНИЕ!

- Для проверки напряжения в электрических линиях используйте только диодную контрольную лампу или вольтметр. Контрольные лампы с нитью накала потребляют слишком большой ток, вследствие чего может быть повреждена электроника автомобиля.

- При прокладке электрических линий следите за тем, чтобы они – не перегибались и не скручивались, – не терлись о кромки, – не прокладывались без защиты через вводы, имеющие острые кромки.

- Заизолируйте все линии и соединения.

- Предохраните кабели от механических нагрузок, зафиксировав их кабельными стяжками или изоляционгой лентой, например, за имеющиеся линии.

При использовании обогрева сидений соблюдайте следующие указания:

• Не кладите острые или тяжелые предметы на сиденье, т. к. это может повредить обогрев сидений.
• Лицам с нарушенной чувствительностью к теплу рекомендуется пользоваться обогревом сидений только в режиме I.
• При включенном обогреве сидений не кладите на сиденье теплоизолирующие предметы, например, одеяла или пальто.
• Обогрев сидений может быть поврежден вследствие пролития на сиденье жидкостей.
• Категорически запрещается включать обогрев во влажном состоянии.

3 0 6 b e m n o c

MagicComfort MSH60

No на рис. 4, стр. 4	Кол-во Наименование Арт. No
1 2 Нагревательный элемент спинки 9101700028
2 2 Нагревательный элемент низа 9101700027
3 1 Соединительный кабель с реле и выключателем	9101700030
– 1 Сверпильный шаблон
– 4 Двухсторонняя клейкая пента
– 1 Инструкция по эксплуатации

MagicComfort MSH601

No на рис. 4, стр. 4	Кол-во Наименование Арт. No
1 1 Нагревательный элемент спинки 9101700028
2 1 Нагревательный элемент низа 9101700027
3 1 Соединительный кабель с реле и выключателем	9101700029
–1 Сверпильный шаблон
–2 Двухсторонняя клейкая лента
–1 Инструкция по эксплуатации

4 Принадлежности

Продается в качестве принадлежности (не входит в объем поставки):

Наименование Арт. №

Выключатель 9101700033

5 Использование по назначению

Комплекты обогрева сидений MagicComfort MSH60 (арт. № 9600000393) и MSH601 (арт. № 9600000394) предназначены для встраивания в передние сиденья автомобиля.

ВНИМАНИЕ!

В автомобилях с боковыми подушками безопасности в спинках сидений, распознаванием занятости сиденья переднего пассажира и распознаванием наличия детского сиденья на сиденье переднего пассажира следует соблюдать указания изготовителя автомобиля.

6 Техническое описание

Нагревательные элементы комплектов обогрева сидений MagicComfort MSH60 и MagicComfort MSH601 могут быть встроены в сиденье водителя и сиденье переднего пассажира.

Нагревательные элементы не изменяют форму сидений.

Управление обогревом сидений осуществляется выключателем.

7 Монтаж комплекта обогрева сидений

7.1 Требуемый инструмент (рис. 1, стр. 3

Для установки и монтажа требуется следующий инструмент:

• Комплект сверл (1)
  • Дрель (2)
• Отвертка (3)
• Комплект накладных или рожковых гаечных ключей (4)
  •Линейка (5)
  • Молоток (6)
  •Кернер (7)

Для электрического подключения и его проверки требуются следующие вспомогательные средства:

• Диодная контрольная лампа (8) или вольтметр (9)
- Обжимные клещи (10)
- Изоляционная лента (11)
- Промышленный фен (13)
• Паяльник (14)
• Оловянный припой (15)
- При известных обстоятельствах, проходные втулки

Для крепления кабелей могут потребоваться также дополнительные кабельные стяжки.

7.2 Монтаж комплекта обогрева сидений

Комплект обогрева сидений MagicComfort MSH60 включает в себя нагревательные элементы для сидений водителя и переднего пассажира, комплект обогрева сидений MagicComfort MSH601 - только нагревательные элементы для сиденья водителя или сиденья переднего пассажира.

Демонтаж сиденья

В автомобилях с боковыми подушками безопасности в спинке сиденья соблюдайте указания изготовителя по демонтажу сидений.

▶Проверьте возможность встраивания на основании этой инструкции и информации изготовителя.

▶ Вывинтите крепежные винты сиденья.

▶Выньте сиденье из автомобиля.

Подготовка сиденья

▶ Для того, чтобы получить доступ к креплениям обивки, снимите всю пластиковую обшивку сиденья.
Отсоедините спинку от низа сиденья (рис. 5, стр. 4 и рис. 6, стр. 4).
▶Раскройте обивку низа сиденья.

Как правило, обивка зажата в пазу рамы с помощью широкого куска картона или металлической проволоки.

Отсоедините крепления, используя отвертку и плоскогубцы (рис. 7, стр. 4 и рис. 8, стр. 5).

Отсоедините возможно имеющиеся скобы крепления обивки или поперечины (рис. 9, стр. 5).

Монтаж нагревательного элемента низа сиденья

ВНИМАНИЕ!

Запрещается повреждать или сильно изгибать нити накала. При необходимости выполнения разрезов в нагревательном элементе следите за расположением нитей накала.

Вставьте нагревательный элемент низа сиденья между обивкой и пенопластом (рис. 10, стр. 5).

УКАЗАНИЕ

Для сращивания хомутов или поперечин, которыми обивка дополнительно закреплена на пенопласте, в нагревательном элементе низа сиденья предусмотрен вырез.

В зависимости от сиденья, проведите эту зону через хомуты (рис. 11, стр. 5) или уложите эту зону через вырезы в туннеле для поперечин.
Закрепите нагревательный элемент от смещения по пенопласту, используя двухстороннюю клейкую ленту.

Следите за тем, чтобы они образовывались складки или изломы.

Монтаж нагревательного элемента спинки

Раскройте обивку спинки в нижней части (рис. 12, стр. 5).
Вставьте нагревательный элемент в полость между обивкой и пенопластом (рис. 13, стр. 5).

Зафиксируйте нагревательный элемент двухсторонней клейкой лентой так, чтобы не образовывались складки.

УКАЗАНИЕ

Поверхность нагрева должна достигать высоты всего лишь 30 – 35 см над низом сиденья, т. к. водитель в нормальном положении облокачивается только в этой зоне.

Если сиденья оснащены боковыми подушками безопасности, то обивка имеет места запрограммированного разрушения. Поэтому запрещается слишком сильно натягивать или смешать обивку.

Монтаж сиденья

▶Вставьте сиденье в автомобиль.
Закрепите сиденье крепежными винтами.

Подключение к электрической сети

Комплект обогрева сидений MagicComfort MSH60 включает в себя по одному выключателю для сидений водителя и переднего пассажира, комплект обогрева сидений MagicComfort MSH601 - только один для выбранного сиденья.

Общая схема соединений приведена на рис. 18, стр. 6.

ВНИМАНИЕ!

Особое внимание безопасности и надежности прокладки обращайте в зоне направляющих сиденья.

Найдите подходящее место монтажа выключателя обогрева сидений.
При возможности, используйте для этого имеющиеся заглушки.
Убедитесь в том, что за обшивкой имеется достаточно места для монтажа выключателя.
Разметьте вырез для выключателя с помощью показанного шаблона (рис. 17, стр. 5).
▶Вырежьте размеченную область соответствующим инструментом.
▶ Установите выключатель в вырез (рис. 14, стр. 5).
▶ Проложите подготовленный жгут кабелей так, чтобы предотвратить их перегиб или протирание (рис. 15, стр. 5).

8 Использование обогрева сидений

▶Включите обогрев сидений соответствующим выключателем (положение 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎
▶ Для выключения обогрева сидений: Установите соответствующий выключатель в среднее положение.

9 Гарантия

Действителен установленный законом срок гарантии. Если продукт неисправен, обратитесь в представительство изготовителя в Вашей стране (адреса см. на оборотной стороне инструкции) или в торговую организацию.

В целях проведения ремонта или гарантийного обслуживания Вы должны также послать следующее:

• неисправные компоненты,
• копию счета с датой покупки,
- причину рекламации или описание неисправности.

10 Утилизация

По возможности, выкидывайте упаковочный материал в мусор, подлежащий вторичной переработке.

Если Вы окончательно выводите продукт из эксплуатации, то получите информацию в ближайшем центре по вторичной переработке или в торговой сети о соответствующих предписаниях по утилизации.

11 Технические данные

	MagicComfort MSH60 MagicComfort MSH601
Арт. No: 9600000393 9600000394
Рабочее напряжение: 12 В---
Потребляемый ток: Режим I: 1,8 А для каждого сиденьяРежим II: 3,4 А для каждого сиденья		Режим I: 1,8 АРежим II: 3,4 А
Размеры: Элемент низа сиденья: 400 x 280 ммЭлемент спинки 300 x 280 мм
