MANUAL DE USUARIO MSH601 DOMETIC

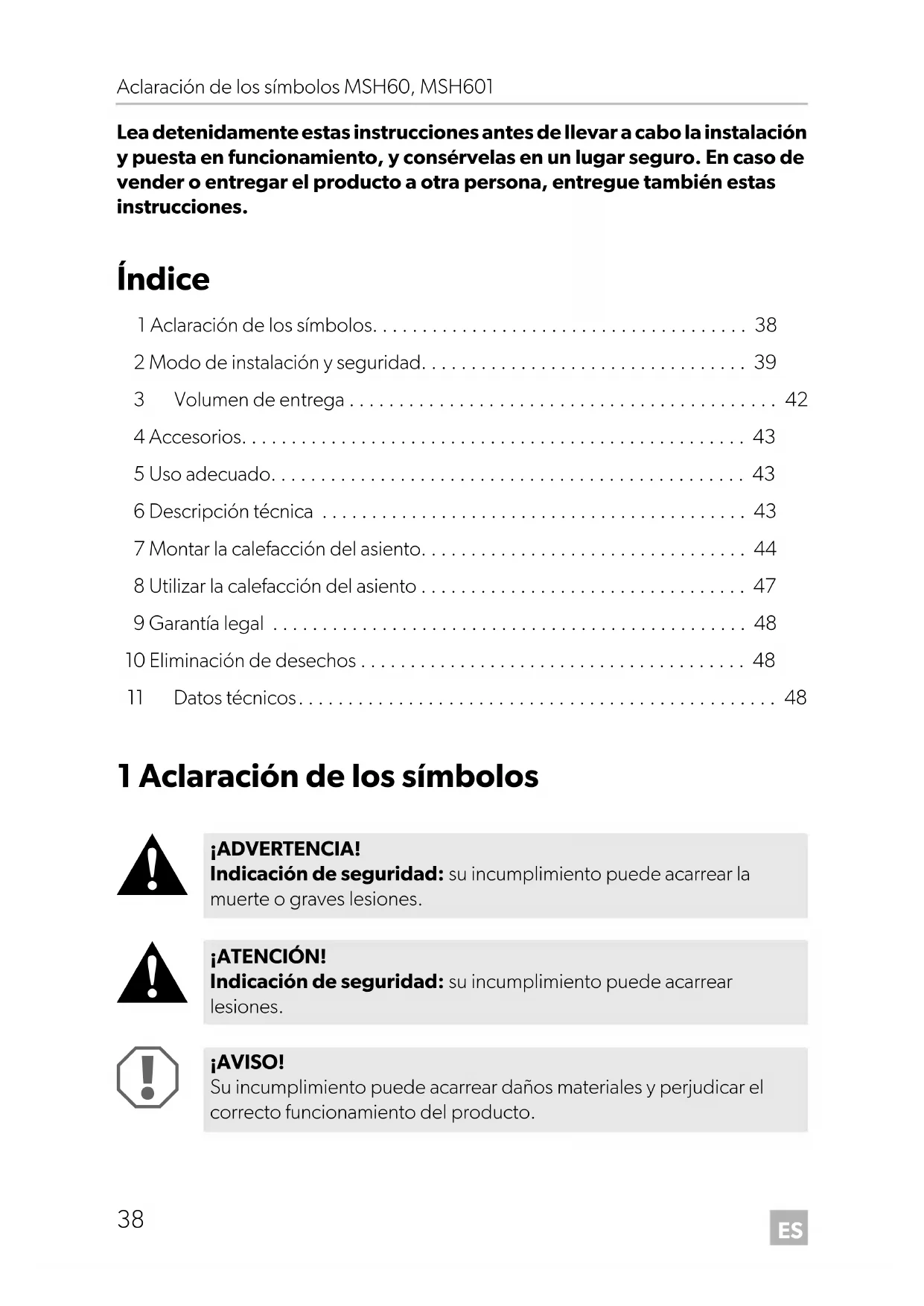

• Lea detenidamente estas instrucciones antes de llevar a cabo la instalación y puesta en funcionamiento, y consérvelas en un lugar seguro. En caso de vender o entregar el producto a otra persona, entregue también estas instrucciones. Índice 1 Aclaración de los símbolos p. 38
• 2 Modo de instalación y seguridad p. 39
• 3 Volumen de entrega p. 42
• 4 Accesorios p. 43
• 5 Uso adecuado p. 43
• 6 Descripción técnica p. 43
• 7 Montar la calefacción del asiento p. 44
• 8 Utilizar la calefacción del asiento p. 47
• 9 Garantía legal p. 48
• 10 Eliminación de desechos p. 48
• 11 Datos técnicos 1 Aclaración de los símbolos p. 48

¡ADVERTENCIA! Indicación de seguridad: su incumplimiento puede acarrear la muerte o graves lesiones. ¡ATENCIÓN! Indicación de seguridad: su incumplimiento puede acarrear lesiones. ¡AVISO! Su incumplimiento puede acarrear daños materiales y perjudicar el correcto funcionamiento del producto. MSH60-MSH601-IO-16s.book Seite 38 Dienstag, 30. August 2016 6:23 18ES MSH60, MSH601 Modo de instalación y seguridad

2 Modo de instalación y seguridad El fabricante declina toda responsabilidad ante daños ocurridos en los siguientes casos:

• errores de montaje o de conexión

• daños en el producto debido a influencias mecánicas y sobretensiones

• modificaciones realizadas en el producto sin el expreso consentimiento del fabricante

• utilización del aparato para fines distintos a los descritos en las instrucciones ¡Tenga en cuenta las indicaciones de seguridad y la documentación suministrada por el fabricante y el taller del vehículo!

¡ADVERTENCIA! Las conexiones eléctricas deficientes pueden provocar, como conse- cuencia de un cortocircuito, que:

• se quemen los cables,

• se dispare el airbag,

• resulten dañados los dispositivos electrónicos de control,

• queden sin funcionamiento determinadas funciones eléctricas (inter- mitentes, luz de freno, claxon, encendido, luz).

¡AVISO! Desemborne el polo negativo siempre que vaya a trabajar en el sistema eléctrico del vehículo para evitar un cortocircuito. Desemborne también el polo negativo de la batería adicional en aquellos vehículos que dispongan de una. Por ello, observe las siguientes indicaciones:

• Al trabajar en los siguientes cables, utilice sólo terminales de cable, conectores y manguitos de enchufe planos que estén provistos de aislamiento: – 30 (entrada del polo positivo directo de la batería) – 15 (polo positivo conectado, detrás de la batería) – 31 (cable de retorno desde la batería, masa) – L (lámpara de luz intermitente izquierdo) – R (lámpara de luz intermitente derecho) NOTA Información adicional para el manejo del producto. MSH60-MSH601-IO-16s.book Seite 39 Dienstag, 30. August 2016 6:23 18ES Modo de instalación y seguridad MSH60, MSH601

No utilice regletas.

• Utilice una crimpadora para empalmar los cables.

• En el caso de conexiones al cable 31 (masa), atornille el cable – con terminal de cable y arandela dentada a un tornillo de masa del vehículo, o bien, – con terminal de cable y tornillo para chapa a la chapa de la carrocería. Asegúrese de que se produzca una correcta transmisión de masa. Tenga en cuenta que al desembornar el polo negativo de la batería se perderán todos los datos almacenados en las memorias volátiles de la electrónica de confort.

• Dependiendo del equipamiento del vehículo, deberá volver a ajustar los siguien- tes datos: – código de la radio – reloj del vehículo – reloj programador – ordenador de a bordo – posición del asiento Las indicaciones para realizar los ajustes se encuentran en las instrucciones de uso correspondientes. Tenga en cuenta las siguientes indicaciones durante el montaje:

• Sujete las piezas montadas en el vehículo de forma que no se puedan soltar bajo ninguna circunstancia (frenazo o accidente) ni ocasionar lesiones a los ocupantes del vehículo.

• Fije ocultas bajo revestimientos las partes del sistema que se deban montar, de manera que no puedan soltarse o dañar otras piezas ni cables, y de manera que no puedan afectar a las funciones del vehí- culo (dirección, pedales, etc.).

• Respete siempre las indicaciones de seguridad del fabricante del vehículo. Algunos trabajos (p. ej. en los sistemas de retención como AIRBAG, etc.) sólo los puede realizar personal especializado y con la debida formación.

• A fin de evitar que se produzcan daños al utilizar el taladro, asegúrese de disponer de suficiente espacio para la salida de la broca. MSH60-MSH601-IO-16s.book Seite 40 Dienstag, 30. August 2016 6:23 18ES MSH60, MSH601 Modo de instalación y seguridad

• Lije las perforaciones y aplíqueles un antioxidante. Tenga en cuenta las siguientes indicaciones al trabajar en los componentes eléctri- cos:

• Para comprobar la tensión en los cables eléctricos utilice solamente un diodo de comprobación o un voltímetro. Las lámparas de prueba con un elemento luminoso tienen un con- sumo de corriente demasiado elevado, por lo que puede dañarse el sistema electrónico del vehículo.

• Al instalar las conexiones eléctricas tenga en cuenta que éstas: – no se doblen ni se tuerzan, – no rocen con bordes, – no se instalen sin protección en canales de paso con bordes afila- dos.

• Aísle todos los empalmes y conexiones.

• Asegure los cables frente a tracciones mecánicas mediante abrazade- ras para cables o cinta aislante, por ejemplo, fijándolos a los cables eléctricos ya existentes. Tenga en cuenta las siguientes indicaciones durante el uso de la calefacción del asiento:

• No coloque objetos puntiagudos o pesados en el asiento porque éstos podrían dañar la calefacción del asiento.

• Las personas que tengan problemas para soportar bien el calor sólo deberían utilizar la calefacción del asiento en el nivel I.

• Cuando la calefacción del asiento esté encendida, no coloque sobre él objetos aislantes del calor como mantas o abrigos.

• La calefacción del asiento puede sufrir daños si se derraman líquidos en el asiento.

• No encienda la calefacción del asiento cuando éste esté mojado. MSH60-MSH601-IO-16s.book Seite 41 Dienstag, 30. August 2016 6:23 18ES Volumen de entrega MSH60, MSH601

3 Volumen de entrega MagicComfort MSH60 MagicComfort MSH601 N.º en fig. 4, página 4 Cantidad Denominación N.° de artículo 1 2 Elemento calefactor del respaldo 9101700028 2 2 Elemento calefactor de la superficie del asiento

3 1 Cable de conexión con relé e inte- rruptor

– 1 Plantilla de perforación – 4 Cinta adhesiva por los dos lados – 1 Instrucciones de uso N.º en fig. 4, página 4 Cantidad Denominación N.° de artículo 1 1 Elemento calefactor del respaldo 9101700028 2 1 Elemento calefactor de la superficie del asiento

3 1 Cable de conexión con relé e inte- rruptor

– 1 Plantilla de perforación – 2 Cinta adhesiva por los dos lados – 1 Instrucciones de uso MSH60-MSH601-IO-16s.book Seite 42 Dienstag, 30. August 2016 6:23 18ES MSH60, MSH601 Accesorios

4Accesorios Disponible como accesorio (no incluido en el alcance del suministro): 5Uso adecuado Las calefacciones del asiento MagicComfort MSH60 (n.° de art. 9600000393) y MSH601 (n.° de art. 9600000394) están diseñadas para su montaje en los asientos delanteros del vehículo.

6 Descripción técnica Los elementos calefactores de los asientos MagicComfort MSH60 y MagicComfort MSH601 pueden montarse en el asiento del conductor y en del copiloto. La forma del asiento no variará con el elemento calefactor montado. La calefacción del asiento se maneja mediante un interruptor. Denominación Nº de artículoInterruptor 9101700033 ¡AVISO! En vehículos con airbags laterales en los respaldos, con detección de ocupación del asiento o con detección de silla infantil se deben respetar los datos del fabricante del vehículo. MSH60-MSH601-IO-16s.book Seite 43 Dienstag, 30. August 2016 6:23 18ES Montar la calefacción del asiento MSH60, MSH601

7 Montar la calefacción del asiento

7.1 Herramientas necesarias (fig. 1, página 3)

Para realizar la instalación y el montaje son necesarias las siguientes herramientas:

• Juego de llaves poligonales o de boca (4)

• Punzón para marcar (7) Para realizar la conexión eléctrica y su comprobación, necesitará los siguientes medios auxiliares:

• Diodo de comprobación (8) o voltímetro (9)

• Secador de aire caliente (13)

• Soldador de cobre (14)

• Estaño para soldadura (15)

• Si fuese necesario, boquillas pasapaneles Para la fijación de los cables podrá necesitar adicionalmente abrazaderas para cables. MSH60-MSH601-IO-16s.book Seite 44 Dienstag, 30. August 2016 6:23 18ES MSH60, MSH601 Montar la calefacción del asiento

7.2 Montar la calefacción del asiento

La calefacción del asiento MagicComfort MSH60 contiene elementos calefactores para el asiento del conductor y del copiloto; la calefacción del asiento MagicComfort MSH601sólo contiene elementos calefactores para el asiento del conductor o del copiloto. Desmontar el asiento ➤ Asegure el vehículo para que no se desplace.

➤ Compruebe la capacidad de montaje con estas instrucciones y con la información del fabricante. ➤ Retire los tornillos de fijación del asiento del vehículo. ➤ Levante el asiento del vehículo. Preparar el asiento ➤ Retire todos los recubrimientos de plástico del asiento para poder acceder a los elementos de fijación de la tapicería. ➤ Separe el respaldo de la superficie del asiento (fig. 5, página 4 y fig. 6, página 4). ➤ Abra la funda de la superficie del asiento. La tapicería suele estar fijada a una ranura del chasis mediante un cartón ancho o un alambre metálico. ➤ Suelte los elementos de fijación con un destornillador y unas tenazas (fig. 7, página 4 y fig. 8, página 5). ➤ Si existen grapas en el acolchado o traviesas, suéltelas (fig. 9, página 5). ¡AVISO! En vehículos con airbags laterales en el respaldo, respete las indicaciones del fabricante sobre el desmontaje de los asientos y acolchados. MSH60-MSH601-IO-16s.book Seite 45 Dienstag, 30. August 2016 6:23 18ES Montar la calefacción del asiento MSH60, MSH601

Montar el elemento calefactor de la superficie del asiento

➤ Introduzca el elemento calefactor de la superficie del asiento entre la tapicería y el relleno (fig. 0, página 5).

➤ Según el tipo de asiento, esta zona se podrá dirigir por los canales de fijación por costura (fig. a, página 5) o introducirse a través de los cortes del túnel de las traviesas. ➤ Fije el elemento calefactor con cinta adhesiva por dos caras para que no resbale en el relleno. Asegúrese de que no queden dobleces ni arrugas. Montar el elemento calefactor del respaldo ➤ Abra la funda del respaldo por la parte inferior (fig. b, página 5). ➤ Introduzca el elemento calefactor en el espacio entre la tapicería del asiento y el relleno del asiento (fig. c, página 5). ➤ Fije el elemento calefactor con cinta adhesiva por dos caras sin que quede arrugado.

Montar el asiento ➤ Coloque el asiento en el vehículo. ➤ Fije el asiento con los tornillos de sujeción. ¡AVISO! Los cables de la calefacción no deben dañarse o doblarse excesivamente. Si deben realizarse cortes en el elemento calefactor, preste atención a la trayectoria de los cables de la calefacción. NOTA Para puentear los canales de fijación por costura y las traviesas con las que se fija adicionalmente la tapicería al relleno, el elemento calefactor de la superficie del asiento presenta una cavidad. NOTA La superficie calefactora sólo debe cubrir un espacio de unos 30 – 35 cm sobre la superficie del asiento porque, cuando el conductor está sentado en posición normal, sólo se apoyará en esa zona. Si los asientos están equipados con airbags laterales, la tapicería contará con puntos de ruptura prefijados. No debe tirar con demasiada fuerza de la tapicería del asiento ni estirarla. MSH60-MSH601-IO-16s.book Seite 46 Dienstag, 30. August 2016 6:23 18ES MSH60, MSH601 Utilizar la calefacción del asiento

Conexión eléctrica La calefacción del asiento MagicComfort MSH60 tiene un interruptor para el asiento del conductor y otro para el del copiloto; la calefacción del asiento MagicComfort MSH601 sólo tiene un interruptor para el asiento seleccionado. En la fig. h, página 6 encontrará el esquema de conexiones completo.

➤ Busque un lugar apropiado para el montaje del interruptor de la calefacción del asiento. Si es posible, utilice para ello las tapas ciegas disponibles. Asegúrese de que detrás del recubrimiento haya espacio suficiente para montar el interruptor. ➤ Marque el contorno del interruptor con la plantilla suministrada (fig. g, página 5). ➤ Haga un hueco en la zona marcada con la herramienta correspondiente. ➤ Monte el interruptor en el hueco (fig. d, página 5). ➤ Tienda el mazo de cables prefabricado sin que los cables se doblen o rocen (fig. e, página 5). 8 Utilizar la calefacción del asiento ➤ Encienda la calefacción del asiento con el interruptor correspondiente (nivel o nivel ). ➤ Para apagar la calefacción del asiento: Coloque el interruptor correspondiente en la posición central. ¡AVISO! Asegúrese de que exista un tendido seguro de los cables, especialmente en el área de los carriles de los asientos. MSH60-MSH601-IO-16s.book Seite 47 Dienstag, 30. August 2016 6:23 18ES Garantía legal MSH60, MSH601

9 Garantía legal Rige el plazo de garantía legal. Si el producto presenta algún defecto, diríjase a la sucursal del fabricante de su país (ver direcciones en el dorso de estas instrucciones) o a su establecimiento especializado. Para la tramitación de la reparación y de la garantía debe enviar lo siguiente:

• componentes defectuosos,

• una copia de la factura con fecha de compra,

• el motivo de la reclamación o una descripción de la avería. 10 Eliminación de desechos ➤ Deseche el material de embalaje en el contenedor de reciclaje correspondiente.

Cuando vaya a desechar definitivamente el producto, infórmese en el centro de reciclaje más cercano o en un comercio especializado sobre las normas pertinentes de eliminación de materiales. 11 Datos técnicos MagicComfort MSH60 MagicComfort MSH601Art. n°: 9600000393 9600000394Tensión de funcionamiento: 12 VgConsumo de corriente: Etapa I: 1,8 A por asientoEtapa II: 3,4 A por asientoEtapaI: 1,8AEtapa II: 3,4 ADimensiones: Elemento para el asiento: 400 x 280 mmElemento para el respaldo: 300 x 280 mm MSH60-MSH601-IO-16s.book Seite 48 Dienstag, 30. August 2016 6:23 18PT MSH60, MSH601 Explicação dos símbolos
