INSTRUKCJA OBSŁUGI MSH601 DOMETIC

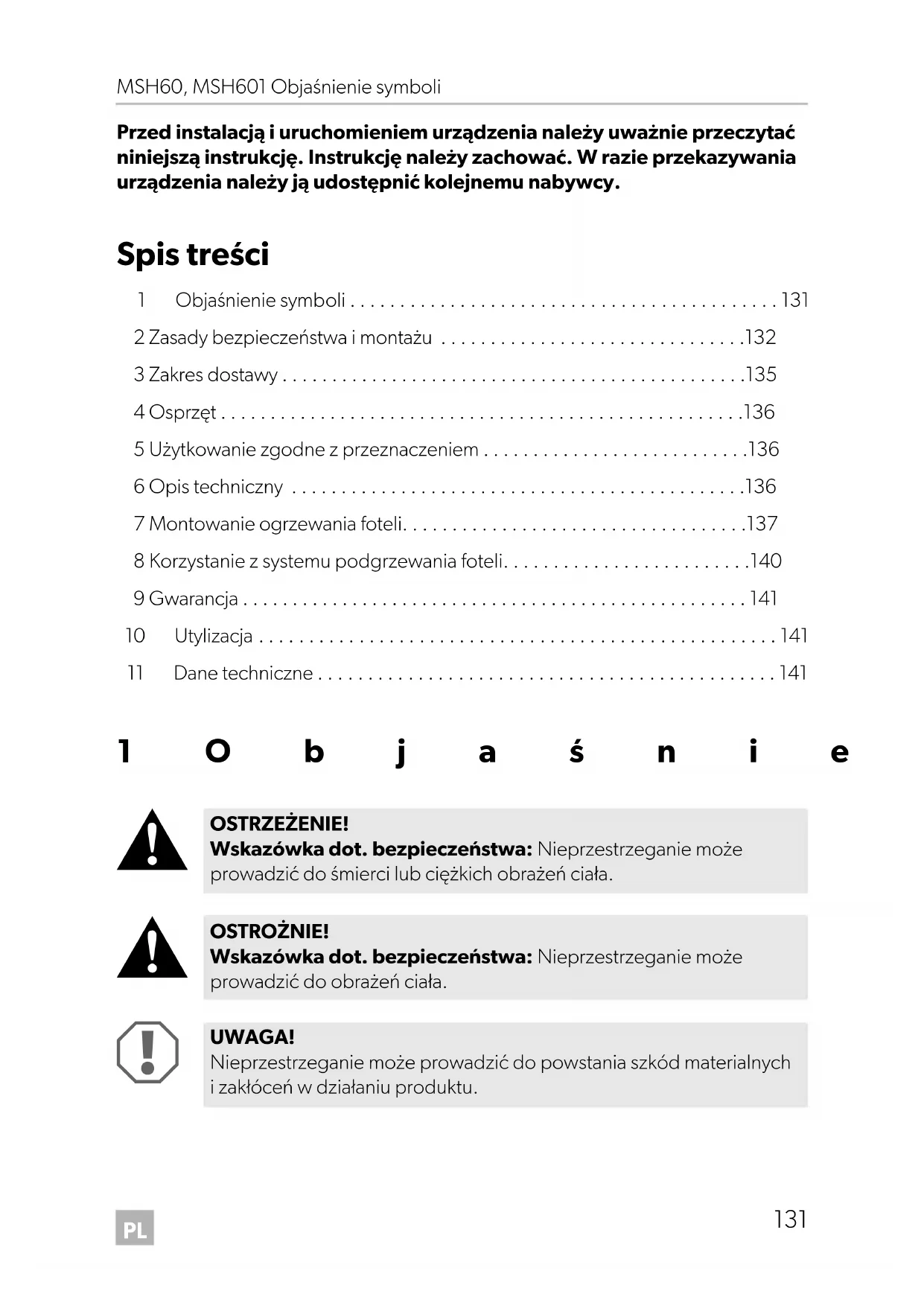

• Przed instalacją i uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. W razie przekazywania urządzenia należy ją udostępnić kolejnemu nabywcy. Spis treści 1 Objaśnienie symboli p. 131
• 2 Zasady bezpieczeństwa i montażu p. 132
• 3 Zakres dostawy p. 135
• 4 Osprzęt p. 136
• 5 Użytkowanie zgodne z przeznaczeniem p. 136
• 6 Opis techniczny p. 136
• 7 Montowanie ogrzewania foteli p. 137
• 8 Korzystanie z systemu podgrzewania foteli p. 140
• 9 Gwarancja p. 141
• 10 Utylizacja p. 141
• 11 Dane techniczne 1Objaśnienie symboli p. 141

OSTRZEŻENIE! Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do śmierci lub ciężkich obrażeń ciała. OSTROŻNIE! Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do obrażeń ciała. UWAGA! Nieprzestrzeganie może prowadzić do powstania szkód materialnych i zakłóceń w działaniu produktu. MSH60-MSH601-IO-16s.book Seite 131 Dienstag, 30. August 2016 6:23 18PL Zasady bezpieczeństwa i montażu MSH60, MSH601

2 Zasady bezpieczeństwa i montażu Producent nie odpowiada za szkody spowodowane:

• błędami powstałymi w trakcie montażu lub podłączania

• uszkodzeniem produktu w sposób mechaniczny lub spowodowany przeciąźe- niami elektrycznymi

• zmianami dokonanymi w produkcie bez wyraźnej zgody producenta

• użytkowaniem w celach innych niż opisane w niniejszej instrukcji Należy stosować się do uwag dot. bezpieczeństwa i dokumentacji udo- stępnianych przez producenta urządzenia oraz pojazdu!

OSTRZEŻENIE! Niewłaściwe połączenia przewodów mogą sprawić, że na skutek zwarcia dojdzie do:

• uruchomienia poduszki powietrznej,

• uszkodzenia sterowników elektronicznych,

• awarii funkcji elektrycznych (kierunkowskazów, światła hamowania, buzera, zapłonu, światła).

UWAGA! Ze względu na zagrożenie zwarciem przed wykonywaniem prac związa- nych z elektroniką pojazdu należy odłączyć biegun ujemny akumulatora. Biegun ujemny należy odłączyć również od dodatkowego akumulatora (jeśli taki występuje). Dlatego należy stosować się do następujących wskazówek:

• Podczas pracy przy następujących przewodach należy używać tylko izolowanych końcówek kablowych, wtyczek i tulejek wtykowych płaskich: – 30 (stałe napięcie +12 V) – 15 (napięcie +12 V „po stacyjce”) – 31 (połączenie z masą pojazdu) – L (światła kierunkowskazu – lewe) – P (światła kierunkowskazu – prawe) Zabronione jest używanie łączników świecznikowych. WSKAZÓWKA Informacje uzupełniające dot. obsługi produktu. MSH60-MSH601-IO-16s.book Seite 132 Dienstag, 30. August 2016 6:23 18PL MSH60, MSH601 Zasady bezpieczeństwa i montażu

• Do łączenia kabli należy używać zagniatacza.

• Należy przymocować kabel przewodu 31 (masa) – za pomocą końcówki kablowej i podkładki zębatej do śruby masowej lub – za pomocą końcówki kablowej do blachy karoserii. Należy zwrócić uwagę na prawidłowe połączenie z masą! Po odłączeniu bieguna ujemnego akumulatora może nastąpić utrata pamięci niektó- rych ustawień.

• Wówczas konieczne jest ponowne ustawienie następujących danych (w zależności od wyposażenia pojazdu): –Kod radia – Zegar pojazdu – Zegar sterujący – Komputer pokładowy – Pozycja siedzenia Wskazówki dot. ich ustawiania znajdują się w instrukcji obsługi pojazdu. Podczas montażu należy stosować się do następujących wskazówek:

• Montowane części mocować w pojeździe tak, aby w żadnych warun- kach nie mogło dojść do ich poluzowania (ostre hamowanie, wypa- dek komunikacyjny), a w konsekwencji, do obrażeń ciała pasażerów.

• Części umieszczane pod osłoną należy mocować tak, aby w przyszło- ści nie mogło dojść do ich poluzowania lub uszkodzenia innych części i przewodów oraz nieprawidłowego działania innych funkcji (układ kierowniczy, pedały itd.).

• Zawsze należy stosować się do zasad bezpieczeństwa podanych przez producenta. Niektóre prace (np. przy systemach zabezpieczających, takich jak zestaw poduszek powietrznych) mogą wykonywać jedynie odpo- wiednio wykwalifikowani specjaliści.

• Podczas wiercenia należy pamiętać o pozostawieniu wystarczającej ilości miejsca dla wiertła. Pozwoli to uniknąć ewentualnych uszko- dzeń.

• Należy usunąć wióry z wywierconego otworu, a następnie zabezpieczyć otwór środkiem antykorozyjnym. MSH60-MSH601-IO-16s.book Seite 133 Dienstag, 30. August 2016 6:23 18PL Zasady bezpieczeństwa i montażu MSH60, MSH601

Podczas prac przy częściach elektrycznych należy stosować się do następujących wskazówek:

• Do sprawdzania napięcia w przewodach elektrycznych należy używać tylko diodowej lampki kontrolnej lub woltomierza. Lampki kontrolne z żarnikiem pobierają za dużo prądu, co może skut- kować uszkodzeniem elektroniki pojazdu.

• Podczas układania przewodów elektrycznych sprawdzić, czy – nie są one zgięte lub przekręcone, – nie opierają się o krawędzie, – zostały zabezpieczone przed ostrokrawędziowymi przelotkami.

• Należy wykonać izolację wszystkich połączeń i przyłączy.

• Należy zabezpieczyć kabel przed uszkodzeniami mechanicznymi za pomocą zapinki lub taśmy izolującej, np. na istniejących przewodach. Podczas korzystania z ogrzewania foteli należy stosować się do następujących wskazówek:

• Nie należy umieszczać ostrych lub ciężkich przedmiotów na siedzeniu, ponieważ system podgrzewania foteli może ulec uszkodzeniu.

• Osoby z zaburzonym odczuwaniem ciepła powinny korzystać z podgrzewania foteli tylko na pierwszym poziomie.

• Przy włączonym systemie podgrzewania foteli nie należy umieszczać na siedzeniu przedmiotów termoizolacyjnych, takich jak koce czy płaszcze.

• System podgrzewania foteli może zostać uszkodzony poprzez wylanie cieczy na siedzenie.

• Nie wolno włączać systemu podgrzewania foteli w stanie mokrym. MSH60-MSH601-IO-16s.book Seite 134 Dienstag, 30. August 2016 6:23 18PL MSH60, MSH601 Zakres dostawy

3 Zakres dostawy MagicComfort MSH60 MagicComfort MSH601 Nr na rys. 4, strona 4 Ilość Nazwa Nr produktu 1 2 Element grzejny - oparcie 9101700028 2 2 Element grzejny - powierzchnia do siedzenia

3 1 Przewód przyłączeniowy z przekaźnikiem i przełącznikiem

– 1 Szablon wiercenia – 4 Dwustronna taśma klejąca – 1 Instrukcja obsługi Nr na rys. 4, strona 4 Ilość Nazwa Nr produktu 1 1 Element grzejny - oparcie 9101700028 2 1 Element grzejny - powierzchnia do siedzenia

3 1 Przewód przyłączeniowy z przekaźnikiem i przełącznikiem

– 1 Szablon wiercenia – 2 Dwustronna taśma klejąca – 1 Instrukcja obsługi MSH60-MSH601-IO-16s.book Seite 135 Dienstag, 30. August 2016 6:23 18PL Osprzęt MSH60, MSH601

4 Osprzęt Elementy dostępne jako osprzęt (nieobjęte zakresem dostawy): 5 Użytkowanie zgodne z przeznaczeniem Systemy podgrzewania foteli MagicComfort MSH60 (nr produktu 9600000393) oraz MSH601 (nr produktu 9600000394) są przeznaczone do montażu na przednim siedzeniu samochodowym.

6 Opis techniczny Elementy grzejne systemu podgrzewania foteli MagicComfort MSH60 oraz MagicComfort MSH601 mogą być montowane w fotelu kierowcy oraz pasażera. Elementy grzejne nie wpływają na zmianę kształtu fotela. Obsługa systemu podgrzewania foteli następują za pomocą przełącznika. Nazwa Nr produktuPrzełącznik 9101700033 UWAGA! W przypadku pojazdów z bocznymi poduszkami powietrznymi w oparciach foteli, czujnikiem zajęcia miejsca lub automatycznym rozpoznawaniem fotelika dziecięcego należy przestrzegać informacji pochodzących od producenta pojazdu. MSH60-MSH601-IO-16s.book Seite 136 Dienstag, 30. August 2016 6:23 18PL MSH60, MSH601 Montowanie ogrzewania foteli

7 Montowanie ogrzewania foteli

7.1 Potrzebne narzędzia (rys. 1, strona 3)

Do montażu potrzebne są następujące narzędzia:

• Zestaw kluczy oczkowych lub szczękowych (4)

• Linijka z podziałką (5)

• Punktak (7) Do podłączenia elektrycznego i jego sprawdzenia potrzebne są następujące środki pomocnicze:

• Taśma izolacyjna (11)

• Cyna do lutowania (15)

• Ew. tulejki przepustowe do kabli Do przymocowania przewodów mogą być jeszcze potrzebne dodatkowe zapinki. MSH60-MSH601-IO-16s.book Seite 137 Dienstag, 30. August 2016 6:23 18PL Montowanie ogrzewania foteli MSH60, MSH601

7.2 Montowanie ogrzewania foteli

System ogrzewania foteli MagicComfort MSH60 zawiera elementy grzejne dla fotela kierowcy oraz pasażera, natomiast system ogrzewania foteli MagicComfort MSH601 zawiera tylko elementy grzejne dla fotela kierowcy lub pasażera. Demontaż fotela ➤ Należy zabezpieczyć pojazd przed stoczeniem.

➤ Należy sprawdzić możliwość montażu w instrukcji montażu oraz w informacjach od producenta. ➤ Należy odkręcić śruby mocujące fotela pojazdu. ➤ Należy wyciągnąć fotel z pojazdu. Przygotowanie fotela ➤ Należy usunąć wszystkie osłony plastikowe fotela, aby dotrzeć do mocowania tapicerki. ➤ Należy odłączyć oparcie fotela od powierzchni do siedzenia (rys. 5, strona 4 oraz rys. 6, strona 4). ➤ Należy otworzyć tapicerkę powierzchni do siedzenia. Tapicerka jest zwykle mocowana za pomocą szerokiego tekturowego pasa lub metalowego drutu w zakładce w dolnej części fotela. ➤ Należy poluzować umocnienia za pomocą śrubokręta i szczypców.(rys. 7, strona 4 oraz rys. 8, strona 5). ➤ Należy usunąć wszelkie istniejące zszywki tapicerskie lub klamry krzyżowe (rys. 9, strona 5). UWAGA! W przypadku pojazdów z bocznymi poduszkami powietrznymi w oparciach fotela należy przestrzegać informacji od producenta w zakresie demontażu fotela i tapicerki. MSH60-MSH601-IO-16s.book Seite 138 Dienstag, 30. August 2016 6:23 18PL MSH60, MSH601 Montowanie ogrzewania foteli

Montowanie elementów grzejnych na powierzchni do siedzenia

➤ Należy umieścić element grzejny dla powierzchni do siedzenia pomiędzy tapicerkę a rdzeń z pianki (rys. 0 , strona 5).

➤ W zależności od fotela należy przeprowadzić ten obszar przez wgłębienie zaszewek (rys. a, strona 5) lub umieścić go w tunelu dla klamer krzyżowych poprzez wgłębienia. ➤ Należy zamocować element grzejny za pomocą dwustronnej taśmy klejącej, aby zapobiec przesuwaniu na rdzeniu z pianki. Należy upewnić się, że nie tworzą się żadne marszczenia lub zagięcia. Montowanie elementów grzejnych na oparciu ➤ Należy otworzyć tapicerkę oparcia w dolnej części (rys. b, strona 5). ➤ Należy wsunąć element grzejny w szczelinę pomiędzy tapicerkę siedzenia a poduszkę siedziska (rys. c, strona 5). ➤ Należy zamocować element grzejny za pomocą dwustronnej taśmy, aby zapobiec pofałdowaniu.

UWAGA! Przewody grzejne nie mogą zostać uszkodzone lub mocno wygięte. Jeśli musisz przeciąć element grzejny, należy zwrócić uwagę na przebieg przewodów grzejnych. WSKAZÓWKA W celu zniwelowania wgłębień zaszewek lub klamer krzyżowych, za pomocą których tapicerka jest dodatkowo mocowana do rdzenia z pianki, przewidziane jest wgłębienie w elemencie grzejnym dla powierzchni do siedzenia. WSKAZÓWKA Powierzchnia grzewcza musi sięgać tylko około 30 – 35 cm ponad powierzchnię do siedzenia, ponieważ kierowca w standardowej pozycji opiera się tylko o ten obszar. Jeśli fotele są wyposażone w poduszki boczne, to tapicerka ma specjalne nacięcia w materiale. Z tego względu tapicerka nie może być zbyt mocno naciągnięta lub przesunięta. MSH60-MSH601-IO-16s.book Seite 139 Dienstag, 30. August 2016 6:23 18PL Korzystanie z systemu podgrzewania foteli MSH60, MSH601

Montowanie fotela ➤ Należy włożyć fotel do pojazdu. ➤ Należy przymocować fotel pojazdu za pomocą śrub montujących. Podłączenie elektryczne System ogrzewania foteli MagicComfort MSH60 zawiera elementy grzejne dla fotela kierowcy oraz pasażera, natomiast system podgrzewania foteli MagicComfort MSH601 zawiera tylko elementy grzejne dla wybranego fotela. Cały schemat montażowy znajduje się na rys. h, strona 6.

➤ Należy znaleźć odpowiednie miejsce do zainstalowania przełącznika systemu do podgrzewania foteli. Jeśli to możliwe, należy użyć zaślepek przeznaczonych do tego celu. Należy upewnić się, że z tyłu osłony jest wystarczająco dużo miejsca do zamontowania przełącznika. ➤ Należy zaznaczyć wycięcie na przełącznik za pomocą dostarczonego szablonu (rys. g, strona 5). ➤ Należy wyciąć zaznaczony obszar za pomocą odpowiedniego narzędzia. ➤ Należy zamontować przełącznik w otworze (rys. d, strona 5). ➤ Należy zainstalować gotową wiązkę przewodów, tak aby nie było możliwe zgięcie lub przetarcie przewodu (rys. e, strona 5). 8 Korzystanie z systemu podgrzewania foteli ➤ Należy włączyć system podgrzewania foteli za pomocą odpowiedniego przełącznika (Stopień lub stopień ). ➤ Aby wyłączyć system podgrzewania foteli: Należy ustawić odpowiedni przełącznik w pozycji środkowej . UWAGA! Należy upewnić, że dokonano prawidłowego montażu szczególnie w obszarze szyn foteli. MSH60-MSH601-IO-16s.book Seite 140 Dienstag, 30. August 2016 6:23 18PL MSH60, MSH601 Gwarancja

9Gwarancja Warunki gwarancji zostały opisane w Karcie Gwarancyjnej dołączonej do produktu. W celu naprawy lub rozpatrzenia gwarancji konieczne jest przesłanie:

• uszkodzonych komponentów,

• kopii rachunku z datą zakupu,

• informacji o przyczynie reklamacji lub opisu wady. 10 Utylizacja ➤ Opakowanie należy wyrzucić do odpowiedniego pojemnika na śmieci do recyklingu.

Jeżeli produkt nie będzie dłużej eksploatowany, koniecznie dowiedz się w najbliższym zakładzie recyklingu lub w specjalistycznym sklepie, jakie są aktualnie obowiązujące przepisy dotyczące utylizacji. 11 Dane techniczne MagicComfort MSH60 MagicComfort MSH601Nr produktu: 9600000393 9600000394Napięcie robocze: 12 VgPobór energii: Stopień I: 1,8 A na fotelStopień II: 3,4 A na fotelStopień I: 1,8 AStopień II: 3,4 AWymiary: Element do siedzenia: 400 x 280 mmElement oparcia: 300 x 280 mm MSH60-MSH601-IO-16s.book Seite 141 Dienstag, 30. August 2016 6:23 18SK Vysvetlenie symbolov MSH60, MSH601
