BRUGSANVISNING MSH601 DOMETIC

Sædevarme til eftermontering

Monterings- og betjeningsvejledning.... 81

SV

Læs denne vejledning omhyggeligt igennem før installation og ibrugtagning, og opbevar den. Giv den til brugeren, hvis du giver produktet videre.

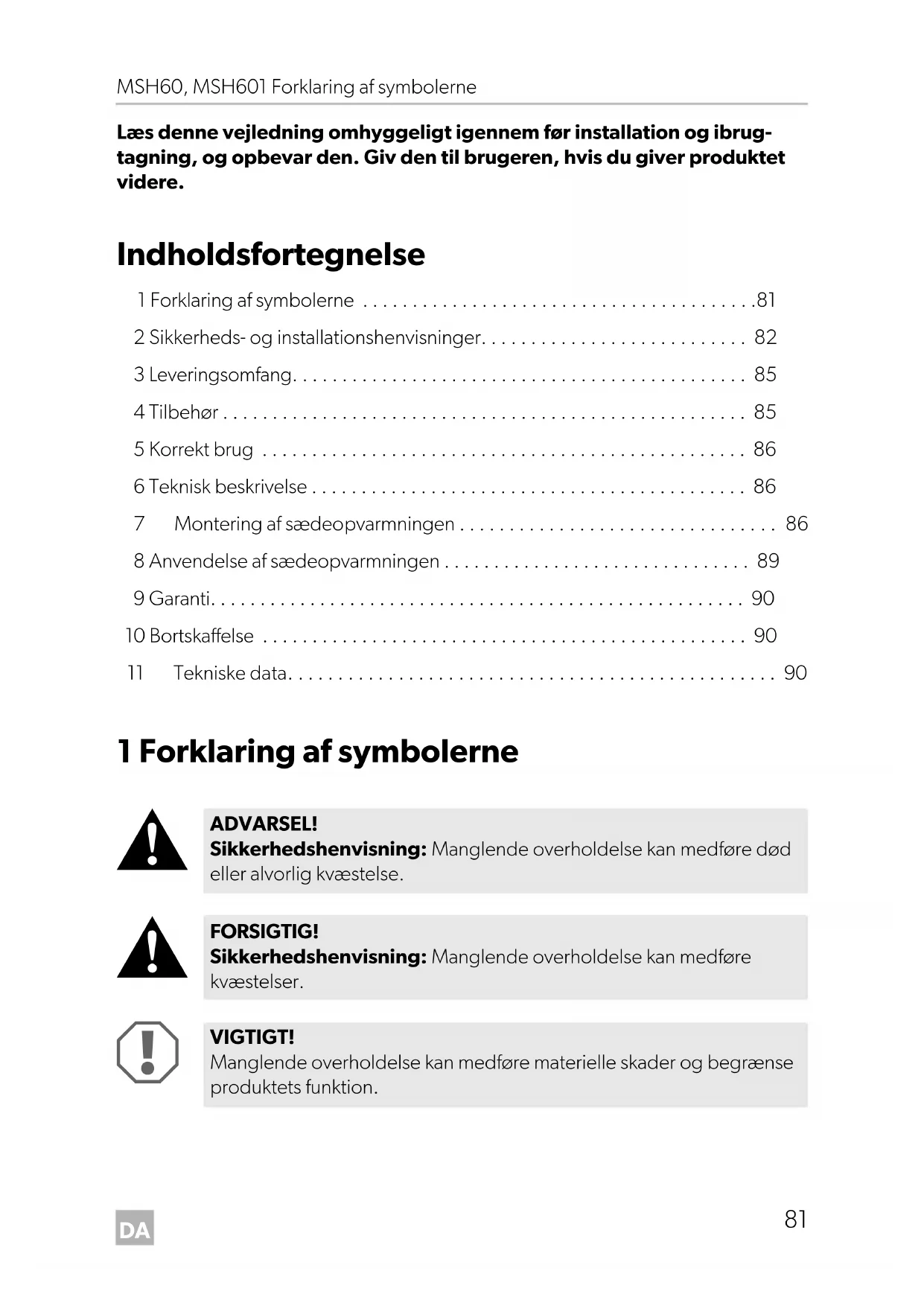

Indholdsfortegnelse

1 Forklaring af symbolerne ....81
2 Sikkerheds- og installationshenvisninger.... 82
3 Leveringsomfang....85
4 Tilbehør 85
5 Korrekt brug 86
6 Teknisk beskrivelse 86
7 Montering af sædeopvarmningen 86
8 Anvendelse af sædeopvarmningen 89
9 Garanti.... 90
10 Bortskaffelse 90
11 Tekniske data....90

1 Forklaring af symbolerne

ADVARSEL!

Sikkerhedshenvisning: Manglende overholdelse kan medføre død eller alvorlig kvæstelse.

FORSIGTIG!

Sikkerhedshenvisning: Manglende overholdelse kan medføre kvæstelser.

VIGTIGT!

Manglende overholdelse kan medføre materielle skader og begrænse produktets funktion.

BEMÆRK

Supplerende informationer om betjening af produktet.

2 Sikkerheds- og installations-henvisninger

Producenten påtager sig intet ansvar for skader i følgende tilfælde:

•Monterings- eller tilslutningsfejl
- Beskadigelser på produktet på grund af mekanisk påvirkning og overspænding
- Ændringer på produktet uden udtrykkelig tilladelse fra producenten
- Anvendelse til andre formål end dem, der er beskrevet i vejledningen

Overhold sikkerhedshenvisningerne og pålæggene, der er foreskrevet af køretøjsproducenten og af automobilbranchen.

ADVARSEL!

Utilstrækkelige ledningsforbindelser kan føre til, at en kortslutning

• fører til kabelbrand,
• udløser airbaggen,
• beskadiger elektroniske styreanordninger,
• forårsager, at elektriske funktioner svigter (blinklys, bremselys, horn, tænding, lys).

VIGTIGT!

Afbryd på grund af faren for kortslutning altid minuspolen før arbejder på køretøjets el-system.

Ved køretøjer med ekstra batteri skal du også afbryde minuspolen på dette batteri.

Overhold derfor følgende henvisninger:

- Anvend kun isolerede kabelsko, stik og fladstiksmuffer ved arbejder på de følgende ledninger:

• 30 (indgang på batteri plus direkte)
• 15 (tilkoblet plus, bag batteri)
• 31 (tilbageføring fra batteri, stel)
• L (blinklys til venstre)
• R (blinklys til højre)

Anvend ikke kronemuffer.

• Anvend en krympetang til at forbinde kablerne.

• Skru ved tilslutninger til ledning 31 (stel) kablet

• på en køretøjsegnet stelskrue ved hjælp af kabelsko og tandskive eller

• på karosseripladen ved hjælp af kabelsko og pladeskrue.

Sørg for god stelforbindelse!

Når batteriets minuspol afbrydes, mister alle komfortelektronikkens flygtige lagre de gemte data.

- Afhængigt af køretøjets udstyr skal du indstille følgende data igen:

• R a d i o k o d e
• Køretøjets ur
• K o n t a k t u r
• Køretøjets computer
• Sædeposition

Henvisninger til indstillingen findes i den pågældende betjeningsvejledning.

Overhold følgende henvisninger ved monteringen:

FORSIGTIG!

- Fastgør de dele, der er monteret i køretøjet, så de under ingen omstændigheder (hård opbremsning, trafikuheld) kan løsne sig og føre til kvæstelse af dem, der sidder i køretøjet.

• Fastgør de af systemets dele, der skal monteres skjult under beklædningerne, så de ikke kan løsne sig, beskadige andre dele og ledninger og begrænse køretøjets funktioner (styring, pedaler osv.).
• Læs altid sikkerhedshenvisningerne fra køretøjets producent. Nogle arbejder (f.eks. på fastholdelsessystemer som AIRBAG osv.) må kun foretages af uddannet fagpersonale.

VIGTIGT!

• For at undgå skader, när du borer, skal du sørge for tilstrækkeligt frirum, hvor boret kommer ud.
• Fjern grater fra hvert hul, og behandl dem med rustbeskyttelsesmiddel.

Overhold følgende henvisninger ved arbejde på elektriske dele:

VIGTIGT!

- Anvend kun en diodeprøvelampe eller et voltmeter til spændingskontrol i elektriske ledninger.

Testlamper med et lyselement optager for høj strøm. Derved kan køretøjets elektronik beskadiges.

- Når de elektriske tilslutninger etableres, skal det sikres, at de

• ikke knækkes eller snos,
• ikke skurer mod kanter,
• ikke trækkes uden beskyttelse mod gennemføringer med skarpe kanter.

- Sørg for at sikre kablerne mod mekanisk belastning ved hjælp af kabelbindere eller isoleringsbånd, f.eks. på eksisterende ledninger.

Overhold følgende henvisninger, när sædeopvarmningen anvendes:

• Læg ikke spidse eller tunge genstande på sædet, da sædeopvarmningen ellers kan blive beskadiget.
• Personer med begrænset varmefølelse bør kun anvende sædeopvarmningen på trin l.
• Læg ikke varmeisolerende genstande som f.eks. tæpper eller jakker på sædet, när sædeopvarmningen er tændt.
• Sædeopvarmningen kan blive beskadiget af spildte væsker på sædet.
• Tænd aldrig sædeopvarmningen, när den er våd.

3 L e v e r i n g s

MagicComfort MSH60

Nr. på fig. 4, side 4	Mængde Betegnelse Artikel-nr.
1 2 Varmeelement ryglæn 9101700028
2 2 Varmeelement sæde 9101700027
3 1 Tilslutningskabel med relæ og kontakt		9101700030
-	1 Boreskabelon
-4 Dobbelsidet klæbebånd
-	1 Betjeningsvejledning

MagicComfort MSH601

Nr. på fig. 4, side 4	Mængde Betegnelse Artikel-nr.
1	1 Varmeelement ryglæn 9101700028
2	1 Varmeelement sæde 9101700027
3	1 Tilslutningskabel med relæ og kontakt	9101700029
-	1 Boreskabelon
-	2 Dobbelsidet klæbebånd
-	1 Betjeningsvejledning

4 T i l b e h ø r

Kan fås som tilbehør (ikke indeholdt i leveringsomfanget):

Betegnelse	Artikel-nr.
Kontakt	9101700033

5 Korrekt brug

Sædeopvarmningerne MagicComfort MSH60 (art.nr. 9600000393) og MSH601 (art.nr. 9600000394) er beregnet til montering i de forreste køretøjssæder.

VIGTIGT!

Vær i køretøjer med sideairbags i ryglænene, sædesensor eller barnestolssensor opmærksom på køretøjsproducentens producentoplysninger.

Varmeelementerne i sædeopvarmningerne MagicComfort MSH60 og MagicComfort MSH601 kan monteres i førersædet og passagersædet.

Sædets form ændres ikke af varmeelementerne.

Sædeopvarmningen betjenes med en kontakt.

7 Montering af sædeopvarmningen

7.1 Nødvendigt værktøj (fig. 1, side 3)

Til installation og montering har du brug for følgende værktøj:

• Sæt bor (1)
• Boremaskine (2)
- Skruetrækker (3)
- Sæt ring- eller gaffelnøgler (4)
•Målestok (5)
- Hammer (6)
•Kørner (7)

Til den elektriske tilslutning og kontrollen af den har du brug for følgende hjælpemidler:

• Diodeprøvelampe (8) eller voltmeter (9)
• Krympetang (10)
- Isoleringsbånd (11)

• Varmepistol (13)
• Loddekolbe (14)
- Loddetin (15)

- Evt. kabelgennemføringsmuffer

Til fastgørelse af kablerne har du evt. brug for yderligere kabelbindere.

7.2 Montering af sædeopvarmningen

Sædeopvarmningen MagicComfort MSH60 indeholder varmeelementer til fører- og passagersædet, sædeopvarmningen MagicComfort MSH601 kun varme-elementer til fører- eller passagersædet.

Afmontering af sædet

▶Sørg for at sikre køretøjet mod at rulle væk.

VIGTIGT!

Vær i køretøjer med sideairbags i ryglænet opmærksom på producentoplysningerne ved afmontering af sæderne og polstringen.

▶Kontrollér ved hjælp af denne installationsvejledning og informationerne fra producenten, om det er egnet til montering.
▶Fjern køretøjssædets fastgørelsesskruer.
▶Løft sædet ud af køretøjet.

Forberedelse af sædet

Fjern alle sædets kunststofbeklædninger for at kunne nå betrækkets fastgørelser.
▶ Adskil ryglænet fra sædet (fig. 5, side 4 og fig. 6, side 4).
▶Åbn sædets sædebetræk.
Betrækket er oftest klemt fast i en fals på understellet med et bredt stykke pap eller en metaltråd.
Løsn fastgørelserne med en skruetrækker og en tang (fig. 7, side 4 og fig. 8, side 5).
▶ Løsn evt. polstringsklemmer eller traverser (fig. 9, side 5).

Montering af varmeelementet til sædet

VIGTIGT!

Varmeledningerne må ikke beskadiges eller knækkes voldsomt. Vær opmærksom på varmeledningernes forløb, hvis der skal foretages snit i varmeelementet.

Før varmelementet til sædet ind mellem betrækket og sædets skumkerne (fig. 10, side 5).

BEMÆRK

For at overvinde indsyningsfordybningerne eller traverserne, som betrækket også fastgøres på skumkernen med, er der placeret en udsparing på sædets varmeelement.

▶ Afhængigt af sædet skal dette område føres gennem indsyningsfordybningerne (fig. 11, side 5) eller lægges i indsnittene i traverstunnelen.
Fastgør varmeelementet med dobbeltsidet klæbebånd, så det ikke glider på skumstofkernen.
Sørg for, at der ikke dannes folder eller knæk.

Montering af varmeelementet til ryglænet

▶ Åbn ryglænets betræk i det nederste område (fig. 12, side 5).
▶Skub varmeelementet ind i mellemrummet mellem sædebetræk og sædepolstring (fig. 13, side 5).
▶Fastgør varmeelementet med dobbeltsidet klæbebånd, så det ikke folder.

BEMÆRK

Sædet behøver kun at nå ca. 30 – 35 cm over sædet, da føreren ved en normal siddeposition kun læner sig op ad dette område.

Hvis sæderne er udstyret med sideairbags, har betrækket forberedte brudsteder. Sædebetrækket må der for ikke trækkes eller forskydes for kraftigt.

Montering af sædet

▶Løft sædet ind i køretøjet.
▶Fastgør køretøjssædet med fastgørelsesskruerne.

Elektrisk tilslutning

Sædeopvarmningen MagicComfort MSH60 har en kontakt til fører- og en til passagersædet, sædeopvarmningen MagicComfort MSH601 kun en til det valgte sæde.

Det samlede strømskema findes på fig. 18, side 6.

VIGTIGT!

Sørg især for, at kabler trækkes sikkert i nærheden af sædeskinnerne.

▶ Find et egnet monteringssted til sædeopvarmningskontakten.
Anvend så vidt muligt eksisterende blænddæksler.
Sørg for, at der er tilstrækkelig plads til montering af kontakten bagved beklædningen.
▶ Tegn kontaktudsnittet med den vedlagte skabelon (fig. 17, side 5).
▶Skær den markede område ud med tilsvarende værktøj.
▶ Montér kontakten i udsparingen (fig. 14, side 5).
▶ Træk det præfabrikerede kabeltræ, uden at kablerne kan knække eller blive skuret igennem (fig. 15, side 5).

8 Anvendelse af sædeopvarmningen

▶ Tænd sædeopvarmningen med den tilhørende kontakt (trin www eller trin www).
Frakobling af sædeopvarmningen: Stil den tilhørende kontakt i midterpositionen.

9 Garanti

Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (adresser, se vejledningens bagside) eller din forhandler.

Ved reparation eller krav om garanti skal du indsende følgende:

•Defekte komponenter
- En kopi af regningen med købsdato
- En reklamationsgrund eller en fejlbeskrivelse

10 Bortskaffelse

Bortskaf så vidt muligt emballagen sammen med det tilsvarende genbrugsaffald.

Hvis du tager produktet endegyldigt ud af drift, skal du kontakte det nærmeste recyclingcenter eller din faghandel for at få de pågældende forskrifter om bortskaffelse.

11 Tekniske data

	MagicComfort MSH60 MagicComfort MSH601
Artikel-nr.: 9600000393	9600000394
Driftsspænding: 12 V---
Strømforbrug: Trin I: 1,8	A for hvert sædeTrin II: 3,4 A for hvert sæde	Trin I: 1,8ATrin II: 3,4 A
Mål: Sædeelement: 400 x 280 mmRyglænselement: 300 x 280 mm

Sikkerhetsregel: Hvis man ikke overholder denne regelen, kan det føre til personskader.

PASS PÅ!

Hvis man ikke overholder denne regelen, kan det føre til materielle skader og skade funksjonen til produktet.

MERK

- Bruk ved arbeid på følgende ledninger kun isolerte kabelsko, støpsler og kabelklemmer.

Bruk ikke kabelklemmer.

• Bruk en krympetang til å koble til kabelen.

• Skru fast kabelen ved tilkobling til ledningen 31 (jord)

• med kabelsko og låseskive til kjøretøyets jordkobling eller

• med kabelsko og plateskrue til karosseriet.

Pass på at du har god jordforbindelse!

1 2 Varmeelement ryggstø 9101700028
2 2 Varmeelement seteflate 9101700027
31 Tilkoblingskabel med relé og bryter 9101700030
-1 Bormal
- 4 Dobbeltsidig tape
- 1 Bruksanvisning

MagicComfort MSH601

Nr. i fig. 4, side 4

11 Varmeelement ryggstø 9101700028
21 Varmeelement seteflate 9101700027
31 Tilkoblingskabel med relé og bryter 9101700029
-1 Bormal
- 2 Dobbeltsidig tape
- 1 Bruksanvisning

4 T i l b e h ∅ r

Varmeledningene skal ikke skades eller bøyes for mye. Hvis du må foreta snitt på varmelementet, vær oppmerksom på hvordan varmeledningene ligger.

Før varmelementet for seteflaten inn mellom stofftrekket og skumkjernen for seteflaten (fig. 10, side 5).

MERK

▶Lever emballasje til resirkulering så langt det er mulig.
