Produkttype	Sædevarme til køretøj
Mærke	Dometic
Model	MSH300
Produktnummer	9600000395
Dimensioner på varmeelementer	Sæde: 580 x 270 mm ; Ryglæn: 580 x 270 mm
Strømforsyning	12 V DC
Effekt	3 niveauer: fra 10 til 70 W pr. sæde
Maksimal strøm	10 A
Antal varmeniveauer	3 (høj, middel, lav)
Hovedfunktioner	Sædevarme til fører- og passagersæde, eftermontering, betjening via kontakt
Leveringsomfang	2 varmeelementer (sæde og ryglæn), kontakt, styreboks, kabel sæt, boremaskine skabelon, dobbeltsidet tape, isoleringsmaterialer, manual
Kompatibilitet	Personbiler, varevogne, campingvogne (forsæder)
Vedligeholdelse og rengøring	Undgå at spilde væsker; tænd ikke, hvis det er vådt; læg ikke skarpe eller tunge genstande
Sikkerhed	Overhold køretøjets elektriske anvisninger; afbryd batteriet før montering; modificer ikke produktet
Reservedele og reparationsmuligheder	Kontakt producenten eller autoriseret forhandler; lovpligtig garanti ved fremvisning af faktura
Generelle oplysninger	Brugs- og monteringsvejledning inkluderet; fremstillet i Kina; kundeservice Dometic Frankrig

Ofte stillede spørgsmål - MSH300 DOMETIC

Hvordan installeres sædevarme MSH300?

Afbryd batteriet, demonter sædet, fjern betrækket, placer varmeelementerne mellem betræk og polstring, fastgør dem med dobbeltsidet tape, og tilslut elektrisk i henhold til det medfølgende diagram. Se vejledningen for flere detaljer.

Hvilke køretøjer er kompatible med MSH300?

MSH300 er designet til forsæder i personbiler, varevogne og campingvogne. Kontroller kompatibilitet med sideairbags eller detektionssystemer før montering.

Hvordan bruges de forskellige varmeniveauer?

Tryk på kontakten: én gang for niveau 3 (høj), to gange for niveau 2 (middel), tre gange for niveau 1 (lav). De røde LED'er viser niveauet. For at slukke skal du trykke, indtil LED'erne slukker.

Kan jeg skære varmeelementerne til i størrelsen på mit sæde?

Ja, du kan skære varmeelementerne mellem de to sorte sømme for at tilpasse dem til sædets form. Isoler skærekanterne med den medfølgende isolering. Skær ikke i længden.

Hvad gør jeg, hvis en LED ikke lyser?

Kontroller de elektriske forbindelser og sikringen. Hvis problemet fortsætter, kontakt Dometics kundeservice. Forsøg ikke at reparere selv.

Kan sædevarmen bruges med sædebetræk?

Det anbefales ikke at lægge tæpper eller jakker på sædevarmen, mens den er tændt, da det kan forhindre varmeafledning og beskadige systemet.

Hvordan rengøres sædet efter installation?

Undgå at spilde væsker på sædet. Hvis nødvendigt, rengør betrækket med en fugtig klud og mildt rengøringsmiddel. Brug aldrig varmen, hvis sædet er vådt.

Er MSH300 kompatibel med sideairbags?

Ja, men du skal følge køretøjsproducentens anvisninger. Ryglænsbetrækket har brudpunkter til airbaggen; håndter det forsigtigt under montering.

Hvad er det maksimale strømforbrug?

Den maksimale strøm er 10 A ved 12 V, svarende til en maksimal effekt på 120 W for begge sæder (70 W pr. sæde på højeste niveau).

Hvor kan jeg finde reservedele eller reparationsservice?

Kontakt Dometic Frankrigs kundeservice på [phone] eller via e-mail til [e-mail]. Ved garantikrav vedlæg en kopi af fakturaen.

BRUGSANVISNING MSH300 DOMETIC

Sædevarme til eftermontering

Monterings- og betjeningsvejledning....90

Læs denne vejledning omhyggeligt igennem før installation og ibrugtagning, og opbevar den. Giv den til brugeren, hvis du giver produktet videre.

Indholdsfortegnelse

1 Forklaring af symbolerne ....91
2 Sikkerheds- og installationshenvisninger....91
3 Leveringsomfang....94
4 Korrekt brug 94
5 Teknisk beskrivelse 95
6 Montering af sædeopvarmningen 95
7 Anvendelse af sædeopvarmningen 99
8 Garanti....100
9 Bortskaffelse ....100
10 Tekniske data....100

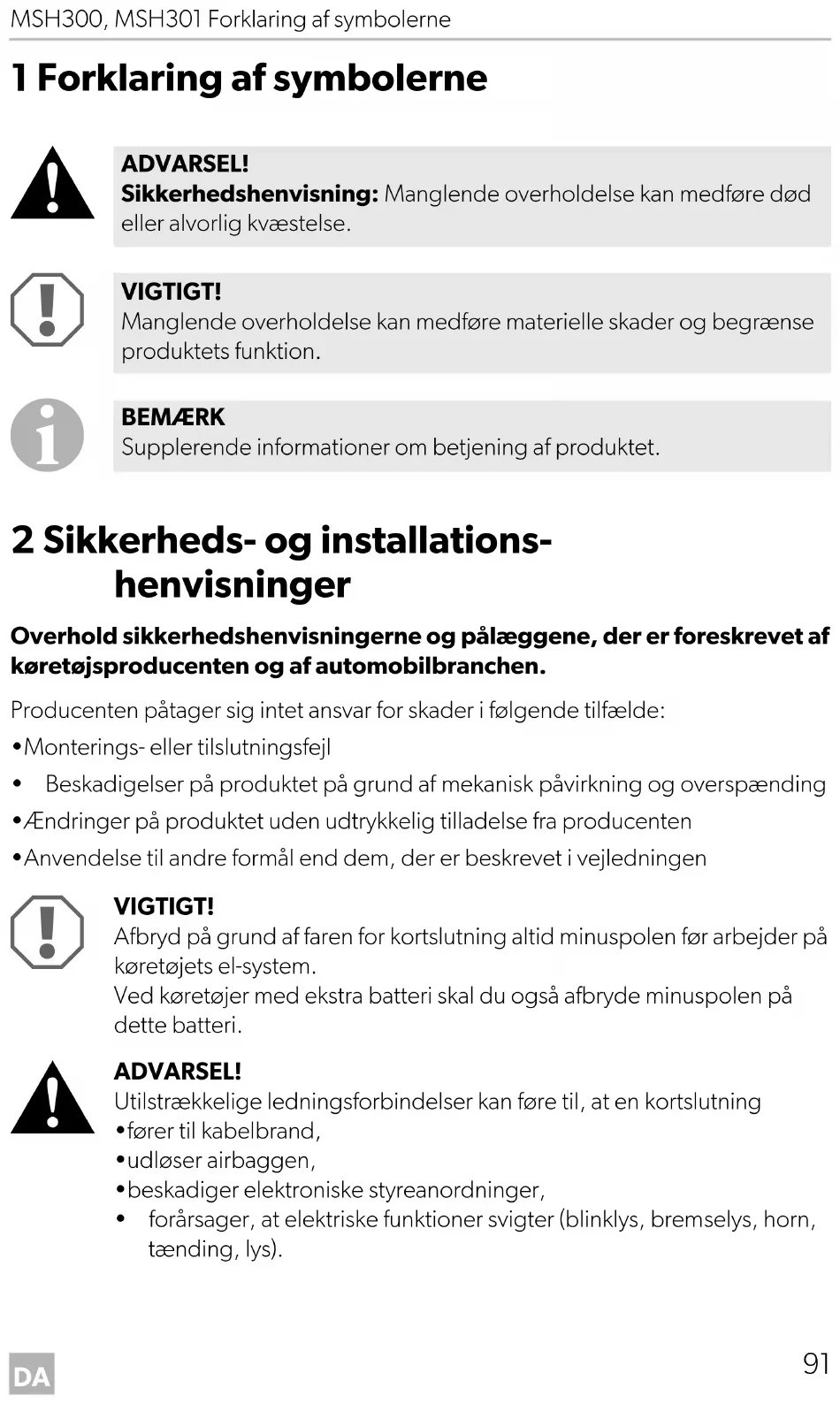

1 Forklaring af symbolerne

ADVARSEL!

Sikkerhedshenvisning: Manglende overholdelse kan medføre død eller alvorlig kvæstelse.

VIGTIGT!

Manglende overholdelse kan medføre materielle skader og begrænse produktets funktion.

BEMÆRK

Supplerende informationer om betjening af produktet.

2 Sikkerheds- og installations-henvisninger

Overhold sikkerhedshenvisningerne og pålæggene, der er foreskrevet af køretøjsproducenten og af automobilbranchen.

Producenten påtager sig intet ansvar for skader i følgende tilfælde:

•Monterings- eller tilslutningsfejl
- Beskadigelser på produktet på grund af mekanisk påvirkning og overspænding
- Ændringer på produktet uden udtrykkelig tilladelse fra producenten
- Anvendelse til andre formål end dem, der er beskrevet i vejledningen

VIGTIGT!

Afbryd på grund af faren for kortslutning altid minuspolen før arbejder på køretøjets el-system.

Ved køretøjer med ekstra batteri skal du også afbryde minuspolen på dette batteri.

ADVARSEL!

Utilstrækkelige ledningsforbindelser kan føre til, at en kortslutning

• fører til kabelbrand,
• udløser airbaggen,
• beskadiger elektroniske styreanordninger,
• forårsager, at elektriske funktioner svigter (blinklys, bremselys, horn, tænding, lys).

Overhold derfor følgende henvisninger:

- Anvend kun isolerede kabelsko, stik og fladstiksmuffer ved arbejder på de følgende ledninger:

Anvend ikke kronemuffer.

Anvend kun isolerede kabelsko, stik og fladstiksmuffer ved forbindelser, der kan løsnes igen. Anvend ikke klemmesamlestykker (ledningssamlestykker) eller kronemuffer.

• Anvend en krympetang (fig. 1 10, side 3) til at forbinde kablerne.
- Skru ved tilslutninger til ledning 31 (stel) kablet

- på en køretøjsegnet stelskrue ved hjælp af kabelsko og tandskive eller

- på karosseripladen ved hjælp af kabelsko og pladeskrue.

Sørg for god stelforbindelse!

Når batteriets minuspol afbrydes, mister alle komfortelektronikkens flygtige lagre de gemte data.

- Afhængigt af køretøjets udstyr skal du indstille følgende data igen:

• R a d i o k o d e
• Køretøjets ur
• K o n t a k t u r
• Køretøjets computer
• Sædeposition

Henvisninger til indstillingen findes i den pågældende betjeningsvejledning.

Overhold følgende henvisninger ved monteringen:

- Fastgør de dele, der er monteret i køretøjet, så de under ingen omstændigheder (hård opbremsning, trafikuheld) kan løsne sig og føre til kvæstelse af dem, der sidder i køretøjet.

• For at undgå skader, när du borer, skal du sørge for tilstrækkeligt frirum, hvor boret kommer ud (fig. 2, side 4).
• Fjern grater fra hvert hul, og behandl dem med rustbeskyttelsesmiddel.

Overhold følgende henvisninger ved arbejde på elektriske dele:

- Anvend kun en diodeprøvelampe (fig. 1 8, side 3) eller et voltmeter (fig. 1 9, side 3) til spændingskontrol i elektriske ledninger.

Testlamper (fig. 1 12, side 3) med et lyselement optager for høj strøm. Derved kan køretøjets elektronik beskadiges.

- Når de elektriske tilslutninger etableres (fig. 3, side 4), skal det sikres, at de

• ikke knækkes eller snos,
• ikke skurer mod kanter,
• ikke trækkes uden beskyttelse mod gennemføringer med skarpe kanter.

- Sørg for at sikre kablerne mod mekanisk belastning ved hjælp af kabelbindere eller isoleringsbånd, f.eks. på eksisterende ledninger.

Overhold følgende henvisninger, när sædeopvarmningen anvendes:

• Læg ikke spidse eller tunge genstande på sædet, da sædeopvarmningen ellers kan blive beskadiget.
• Personer med begrænset varmefølelse bør kun anvende sædeopvarmningen på trin 1.
• Læg ikke varmeisolerende genstande som f.eks. tæpper eller jakker på sædet, när sædeopvarmningen er tændt.
• Sædeopvarmningen kan blive beskadiget af spildte væsker på sædet.
• Tænd aldrig sædeopvarmningen, när den er våd.

3 L e v e r i n g s

Nr. på fig. 4, side 4
Mængde Betegnelse Artikel-nr.
MSH300 MSH301

1 2 1 Varmeelement sæde 9101700038
2 2 1 Varmeelement ryglæn		9101700039
3 2 1 Kontakt		9101700041
4 1	1 Tilslutningskabelsæt		9101700053
		(sort: højre side blå: venstre side)
5 1	1 Kontrolboks	9101700051
-	1	1 Boreskabelon
-	12	6	Dobbelsidet klæbebånd
-	12	6	Isoleringsmateriale
-	1	1 Betjeningsvejledning

4 Korrekt brug

Sædeopvarmningerne MagicComfort MSH300 (art.nr. 9600000395) og MSH301 (art.nr. 9600000396) er egnede til montering i den forreste sæde i personbiler, varevogne og autocampere.

VIGTIGT!

Vær i køretøjer med sideairbags i ryglænene, sædesensor eller barnestolssensor opmærksom på køretøjsproducentens producentoplysninger.

Varmeelementer i sædeopvarmningerne MagicComfort MSH300 og MSH301 kan monteres i førersædet og passagersædet.

Sædets form ændres ikke af varmeelementerne.

Sædeopvarmningen betjenes med en kontakt.

6 Montering af sædeopvarmningen

6.1 Nødvendigt værktøj (fig. 1, side 3)

Til installation og montering har du brug for følgende værktøj:

• Sæt bor (1)
• Boremaskine (2)
- Skruetrækker (3)
- Sæt ring- eller gaffelnøgler (4)
•Målestok (5)
- Hammer (6)
• Kørner (7)

Til den elektriske tilslutning og kontrollen af den har du brug for følgende hjælpemidler:

• Diodeprøvelampe (8) eller voltmeter (9)
•Krympetang (10)
- Isoleringsbånd (11)
• Varmepistol (13)
• Loddekolbe (14)
- Loddetin (15)
- Evt. kabelgennemføringsmuffer

Til fastgørelse af kablerne har du evt. brug for yderligere kabelbindere.

6.2 Montering af sædeopvarmningen

Afmontering af sædet

▶Sørg for at sikre køretøjet mod at rulle væk.

VIGTIGT!

Vær i køretøjer med sideairbags i ryglænet opmærksom på producentoplysningerne ved afmontering af sæderne og polstringen.

▶Kontrollér ved hjælp af denne installationsvejledning og informationerne fra producenten, om det er egnet til montering.
▶Fjern køretøjssædets fastgørelsesskruer.
▶Løft sædet ud af køretøjet.

Forberedelse af sædet

Fjern alle sædets kunststofbeklædninger for at kunne nå betrækkets fastgørelser.
▶ Adskil ryglænet fra sædet (fig. 7, side 5 og fig. 8, side 5).
▶Åbn sædets sædebetræk.

Betrækket er oftest klemt fast i en fals på understellet med et bredt stykke pap eller en metaltråd.

Løsn fastgørelserne med en skruetrækker og en tang (fig. 9, side 5 og fig. 10, side 5).
▶ Løsn evt. polstringsklemmer eller traverser (fig. 11, side 5).
▶Åbn også ryglænets betræk på samme måde.

Forberedelse af varmeelementerne

VIGTIGT!

For at undgå en kortslutning skal du isolere alle skærekanter med det medfølgende isoleringsmateriale.

BEMÆRK

• Du kan skære varmeelementerne til til den påkrævede længde og i den forbindelse afkorte de to lederbaner, som forløber på langs.
• I nærheden af afstivningsfordybningerne på sædet eller på ryglænget kan du skære et udsnit ud af varmeelementet. I den forbindelse må du kun lave udsnittet inden for de to sorte søm (fig. 5, side 4).
• Skær ikke i måtten på langssiden, da den eller ikke opvarmes i nærheden af indsnittet (fig. 5, side 4).
• Varmefladen på ryglænet behøver kun at nå ca. 30 – 35 cm over sædet, da føreren ved en normal siddeposition kun læner sig op ad dette område (fig. 6, side 4).

▶Læg varmeelementerne på sædet og ryglænet.
Markér disse områder på varmelementerne ved afstivningsfordyningerne i sædet eller på ryglænet.
Markér den påkrævede længde. Tag i den forbindelse højde for afstivningsfordybningernes dybde, hvis de findes. Varmeelementet lægges derefter i disse afstivningsfordybninger.
▶Skær varmeelementet til til den ønskede længde.
▶Lav efter behov udsnittene.
▶ Isolér alle skærekanter med det medfølgende isolieringsmateriale.

Montering af varmeelementet til sædet

Før varmelementet til sædet ind mellem betrækket og sædets skumkerne (fig. 12, side 5).
Hvis der findes afstivningsfordybninger: Sørg for, at udsnittene er placeret over afstivningsfordybningerne (fig. 13, side 5), og læg varmeelementet ind i afstivningsfordybningerne.
Fastgør varmeelementet med dobbeltsidet klæbebånd, så det ikke glider på skumstofkernen. Sørg for, at der ikke dannes folder eller knæk.

Montering af varmeelementet til ryglænet

VIGTIGT!

Hvis sæderne er udstyret med sideairbags, har betrækket forberedte brudsteder. Sædebetrækket må der for ikke trækkes eller forskydes for kraftigt.

▶ Åbn ryglænets betræk i det nederste område (fig. 14, side 5).
▶Skub varmeelementet ind i mellemrummet mellem sædebetræk og sædepolstring (fig. 15, side 5).
▶Fastgør varmeelementet med dobbeltsidet klæbebånd, så det ikke folder.

Montering af sædet

▶ Saml igen ryglænet og sædet.
▶Løft sædet ind i køretøjet.
▶Fastgør køretøjssædet med fastgørelsesskruerne.

Elektrisk tilslutning

MSH300

Det samlede strømskema findes på fig. 18, side 6.

MSH301

Det samlede strømskema findes på fig. 19, side 7.

VIGTIGT!

Sørg især for, at kabler trækkes sikkert i nærheden af sædeskinnerne.

Fastgør kontrolboksen på et egnet sted i nærheden af instrumentbrættet (fig. 20, side 8).
▶ Find et egnet monteringssted til sædeopvarmningskontakten.

Anvend så vidt muligt eksisterende blænddæksler.

Sørg for, at der er tilstrækkelig plads til montering af kontakten bagved beklædningen.

▶ Tegn kontaktudsnittet med den vedlagte skabelon (fig. 21, side 8).
▶Skær den markede område ud med tilsvarende værktøj.
▶ Montér kontakten i udsparingen (fig. 16, side 5).
Træk det præfabrikerede kabeltræ, uden at kablerne kan knække eller blive skuret igennem (fig. 17, side 5).

7 Anvendelse af sædeopvarmningen

BEMÆRK

Sædeopvarmningslogoet (fig. 22 1, side 8) lyser også, när sædeopvarmningen er frakoblet.

▶ Tryk igen på sædeopvarmningens kontakt for at tænde sædeopvarmningen:

– Tryk en gang: Trin 3 (høj varmevirkning)
– Tryk to gange: Trin 2 (middel varmevirkning)
– Tryk tre gange: Trin 1 (lav varmevirkning)

√ En, to eller tre lysdioder (fig. 22 2, side 8) på kontakten lyser rødt.
Frakobling af sædeopvarmningen: Tryk på kontakten flere gange, indtil lysdioderne (fig. 22 2, side 8) på kontakten slukker.

8 Garanti

Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (adresser, se vejledningens bagside) eller din forhandler.

Ved reparation eller krav om garanti skal du medsende følgende bilag:

• En kopi af regningen med købsdato
• En reklamationsgrund eller en fejlbeskrivelse

9 Bortskaffelse

▶Bortskaf så vidt muligt emballagen sammen med det tilsvarende genbrugsaffald.

Hvis du tager produktet endegyldigt ud af drift, skal du kontakte det nærmeste recyclingcenter eller din faghandel for at få de pågældende forskrifter om bortskaffelse.

10 Tekniske data

	MagicComfort MSH300	MagicComfort MSH301
Art.nr.: 9600000395 9600000396
Driftsspænding: 12 V---
Effekt:	Kan reguleres i tre trin fra 10 til 70 W pr. sæde
Maks. strømforbrug:	10 A	5 A
Mål:	Sædeelement: 580 x 270 mmArmlænselement: 580 x 270 mm
