Тип продукта	Обогрев сиденья для транспортного средства
Бренд	Dometic
Модель	MSH300
Номер продукта	9600000395
Размеры нагревательных элементов	Сиденье: 580 x 270 мм; Спинка: 580 x 270 мм
Питание	12 В постоянного тока
Мощность	3 уровня: от 10 до 70 Вт на сиденье
Максимальный ток	10 А
Количество уровней нагрева	3 (высокий, средний, низкий)
Основные функции	Обогрев передних сидений водителя и пассажира, последующая установка, управление переключателем
Комплект поставки	2 нагревательных элемента (сиденье и спинка), переключатель, блок управления, комплект кабелей, шаблон для сверления, двусторонняя клейкая лента, изоляционные материалы, руководство
Совместимость	Легковые автомобили, фургоны, автодома (передние сиденья)
Уход и чистка	Избегайте проливания жидкостей; не включайте во влажном состоянии; не кладите острые или тяжелые предметы
Безопасность	Соблюдайте электрические нормы автомобиля; отключайте аккумулятор перед установкой; не модифицируйте изделие
Запасные части и ремонтопригодность	Обращайтесь к производителю или авторизованному дилеру; законная гарантия при предъявлении чека
Общая информация	Руководство по эксплуатации и установке прилагается; сделано в Китае; служба поддержки клиентов Dometic France

Часто задаваемые вопросы - MSH300 DOMETIC

Как установить обогрев сиденья MSH300?

Отключите аккумулятор, снимите сиденье, снимите чехол, разместите нагревательные элементы между чехлом и наполнителем, закрепите двусторонней клейкой лентой, затем подключите электричество согласно схеме. Подробнее см. в руководстве.

С какими автомобилями совместим MSH300?

MSH300 предназначен для передних сидений легковых автомобилей, фургонов и автодомов. Перед установкой проверьте совместимость с боковыми подушками безопасности или системами обнаружения.

Как использовать разные уровни нагрева?

Нажмите переключатель: один раз для уровня 3 (высокий), два раза для уровня 2 (средний), три раза для уровня 1 (низкий). Красные светодиоды указывают уровень. Чтобы выключить, нажимайте, пока светодиоды не погаснут.

Можно ли обрезать нагревательные элементы под размер сиденья?

Да, вы можете обрезать нагревательные элементы между двумя черными швами, чтобы подогнать их под форму сиденья. Изолируйте края обреза прилагаемым изолятором. Не режьте по длине.

Что делать, если не горит светодиод?

Проверьте электрические соединения и предохранитель. Если проблема остается, обратитесь в службу поддержки Dometic. Не пытайтесь ремонтировать самостоятельно.

Можно ли использовать обогрев сиденья с чехлами?

Не рекомендуется класть одеяла или пальто на включенное обогреваемое сиденье, так как это может помешать рассеиванию тепла и повредить систему.

Как чистить сиденье после установки?

Избегайте проливания жидкостей на сиденье. При необходимости протрите чехол влажной тряпкой с мягким моющим средством. Не используйте обогрев, если сиденье влажное.

Совместим ли MSH300 с боковыми подушками безопасности?

Да, но вы должны следовать инструкциям производителя автомобиля. На чехле спинки есть точки разрыва для подушки безопасности; обращайтесь с ними осторожно при установке.

Какое максимальное потребление электроэнергии?

Максимальный ток составляет 10 А при напряжении 12 В, что дает максимальную мощность 120 Вт для двух сидений (70 Вт на сиденье на самом высоком уровне).

Где найти запасные части или ремонт?

Свяжитесь со службой поддержки клиентов Dometic France по телефону [phone] или по электронной почте [e-mail]. Для гарантии приложите копию чека.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MSH300 DOMETIC

RU Встраиваемый комплект обогрева сидений

Инструкция по монтажу и эксплуатации 134

Прочтите данную инструкцию перед монтажом и вводом в эксплуатацию и сохраните ее. В случае передачи продукта передайте инструкцию следующему пользователю.

Оглавление

1 Пояснение символов.....135
2 Указания по безопасности и монтажу .....135
3 Объем поставки....138
4 Использование по назначению .....138
5 Техническое описание .....139
6 Монтаж комплекта обогрева сидений .....139
7 Использование обогрева сидений .....143
8 Гарантия ....144
9 Утилизация .....144
10 Технические данные .....144

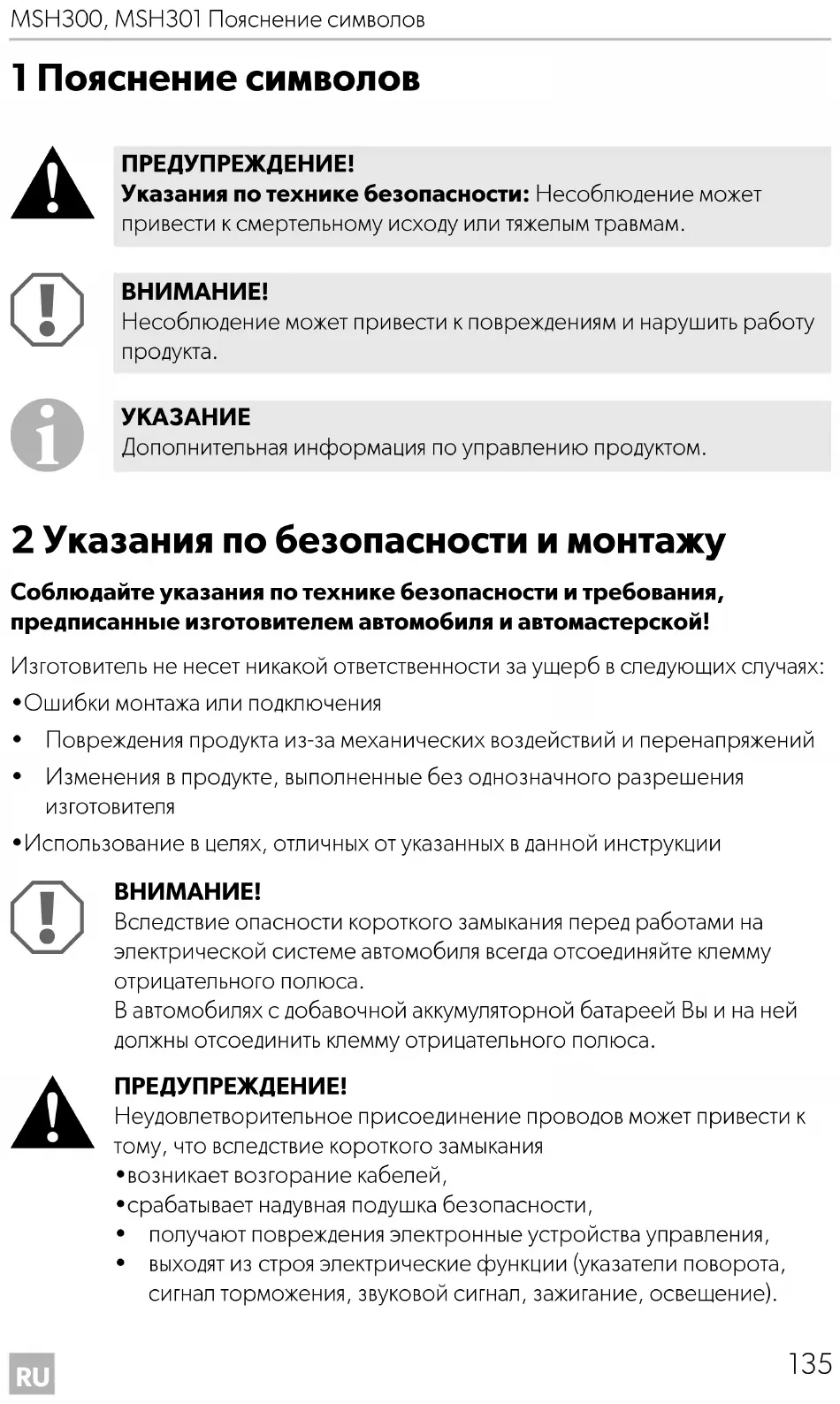

1 Пояснение символов

ПРЕДУПРЕЖДЕНИЕ!

Указания по технике безопасности: Несоблюдение может привести к смертельному исходу или тяжелым травмам.

ВНИМАНИЕ!

Несоблюдение может привести к повреждениям и нарушить работу продукта.

УКАЗАНИЕ

Дополнительная информация по управлению продуктом.

2 Указания по безопасности и монтажу

Соблюдайте указания по технике безопасности и требования, предписанные изготовителем автомобиля и автомастерской!

Изготовитель не несет никакой ответственности за ущерб в следующих случаях:

- Ошибки монтажа или подключения

• Повреждения продукта из-за механических воздействий и перенапряжений
- Изменения в продукте, выполненные без однозначного разрешения изготовителя

- Использование в целях, отличных от указанных в данной инструкции

ВНИМАНИЕ!

Вследствие опасности короткого замыкания перед работами на электрической системе автомобиля всегда отсоединяйте клемму отрицательного полюса.

В автомобилях с добавочной аккумуляторной батареей Вы и на ней должны отсоединить клемму отрицательного полюса.

ПРЕДУПРЕЖДЕНИЕ!

Неудовлетворительное присоединение проводов может привести к тому, что вследствие короткого замыкания

• возникает возгорание кабелей,
• срабатывает надувная подушка безопасности,
• получают повреждения электронные устройства управления,
- выходят из строя электрические функции (указатели поворота, сигнал торможения, звуковой сигнал, зажигание, освещение).

Поэтому соблюдайте следующие указания:

• Используйте при работах на следующих линиях только изолированные кабельные зажимы, штекеры и наружные штекеры:
  – 30 (вход положительного полюса батареи, прямой)
  – 15 (включенный положительный полюс, за аккумуляторной батареей)
  – 31 (обратная цепь от аккумуляторной батареи, корпус)

Не используйте клеммовые колодки.

- Самым надежным методом соединения является спайка концов кабелей друг с другом и последующее изолирование.

Используйте для разъемных соединений только изолированные кабельные зажимы, штекеры и наружные штекеры. Не используйте обжимные соединения (соединительные колодки) или клеммовые колодки..

• Для соединения кабелей используйте обжимные клещи (рис. 1 10, стр. 3).

• Привинтите кабель при соединениях к проводу 31 (корпус)

– с помощью кабельного зажима и зубчатой пружинной шайбы к винту для соединения с корпусом, имеющемуся на автомобиле или
– с помощью кабельного зажима и самонарезающего винта к листу кузова.

Обеспечивайте хорошее соединение с корпусом!

При отсоединении клеммы отрицательного полюса аккумуляторной батареи все энергозависимые запоминающие устройства электроники систем комфорта теряют сохраненные в них данные.

- В зависимости от оснащения автомобиля, вам придется заново настроить следующие данные:

– Код радиоприемника
- Часы автомобиля
- Т а й м е р
– Бортовой компьютер
– Положение сидений

Указания по настройке приведены в соответствующей инструкции по эксплуатации.

При монтаже соблюдайте следующие указания:

• Крепите установленные в автомобиле детали так, чтобы они ни при каких условиях (резком торможении, аварии) не могли отсоединиться, тем самым приводя к травмам пассажиров.
• Во избежание повреждений при сверлении следите за достаточным свободным пространством для выхода сверла (рис. 2, стр. 4).
  • Зачистите все отверстия и смажьте их антикоррозионным средством.

При работах на электрической системе соблюдайте следующие указания:

• Для проверки напряжения в электрических линиях используйте только диодную контрольную лампу (рис. 1 8, стр. 3) или вольтметр (рис. 1 9, стр. 3).
  Контрольные лампы с нитью накала (рис. 1 12, стр. 3) потребляют слишком большой ток, вследствие чего может быть повреждена электроника автомобиля.

- При прокладке электрических линий (рис. 3, стр. 4) следите за тем, чтобы они

– не перегибались и не скручивались,
– не терлись о кромки,
– не прокладывались без защиты через вводы, имеющие острые кромки.

- Заизолируйте все линии и соединения.

- Предохраните кабели от механических нагрузок, зафиксировав их кабельными стяжками или изоляционной лентой, например, за имеющиеся линии.

При использовании обогрева сидений соблюдайте следующие указания:

• Не кладите острые или тяжелые предметы на сиденье, т. к. это может повредить обогрев сидений.
• Лицам с нарушенной чувствительностью к теплу рекомендуется пользоваться обогревом сидений только в режиме 1.
• При включенном обогреве сидений не кладите на сиденье теплоизолирующие предметы, например, одеяла или пальто.
• Обогрев сидений может быть поврежден вспедствие пролития на сиденье жидкостей.
• Категорически запрещается включать обогрев во влажном состоянии.

3 0 6 b e m n o c

№ на рис. 4, стр. 4

Кол-во Наименование Арт. №

MSH300 MSH301

1 2 1 Нагревательный элемент низа 9101700038
2 2 1 Нагревательный элемент спинки 9101700039
3 2 1 Выключатель 9101700041
411 Комплект соединительных кабелей (черный: правая сторона синий: левый сторона) 9101700053

511 Коммутационный блок 9101700051

- 11 Сверлильный шаблон - 12 6 Двухсторонняя клейкая лента - 12 6 Изоляционный материал - 11 Инструкция по эксплуатации

4 Использование по назначению

Комплекты обогрева сидений MagicComfort MSH300 (арт. №9600000395) и MSH301 (арт. № 9600000396) предназначены для встраивания в передние сиденья автомобилей, фургонов и кемперов.

ВНИМАНИЕ!

В автомобилях с боковыми подушками безопасности в спинках сидений, распознаванием занятости сиденья переднего пассажира и распознаванием наличия детского сиденья на сиденье переднего пассажира следует соблюдать указания изготовителя автомобиля.

5 Техническое описание

Нагревательные элементы комплектов обогрева сидений MagicComfort MSH300 и MSH301 могут быть встроены в сиденье водителя и сиденье переднего пассажира.

Нагревательные элементы не изменяют форму сидений.

Управление обогревом сидений осуществляется выключателем.

6 Монтаж комплекта обогрева сидений

6.1 Требуемый инструмент (рис. 1, стр. 3)

Для установки и монтажа требуется следующий инструмент:

• Комплект сверл (1)
  • Дрель (2)
• Отвертка (3)
• Комплект накладных или рожковых гаечных ключей (4)
  •Линейка (5)
  • Молоток (6)
  •Кернер (7)

Для электрического подключения и его проверки требуются следующие вспомогательные средства:

• Диодная контрольная лампа (8) или вольтметр (9)
- Обжимные клещи (10)
- Изоляционная лента (11)
- Промышленный фен (13)
•Паяльник (14)
• Оловянный припой (15)
- При известных обстоятельствах, проходные втулки

Для крепления кабелей могут потребоваться также дополнительные кабельные стяжки.

6.2 Монтаж комплекта обогрева сидений

Демонтаж сиденья

В автомобилях с боковыми подушками безопасности в спинке сиденья соблюдайте указания изготовителя по демонтажу сидений.

▶Проверьте возможность встраивания на основании этой инструкции и информации изготовителя.
▶ Вывинтите крепежные винты сиденья.
▶Выньте сиденье из автомобиля.

Подготовка сиденья

▶ Для того, чтобы получить доступ к креплениям обивки, снимите всю пластиковую обшивку сиденья.
Отсоедините спинку от низа сиденья (рис. 7, стр. 5 и рис. 8, стр. 5).
▶Раскройте обивку низа сиденья.
Как правило, обивка зажата в пазу рамы с помощью широкого куска картона или металлической проволоки.
Отсоедините крепления, используя отвертку и плоскогубцы (рис. 9, стр. 5 и рис. 10, стр. 5).
Отсоедините возможно имеющиеся скобы крепления обивки или поперечины (рис. 11, стр. 5).
▶Точно также раскройте обивку спинки.

Подготовка нагревательных элементов

ВНИМАНИЕ!

Во избежание короткого замыкания все срезанные кромки необходимо заизолировать входящим в объем поставки изоляционным материалом.

УКАЗАНИЕ

• Вы можете разрезать нагревательные элементы на требуемую длину, укорачивая при этом продольно проходящие проводящие полоски.
  • В зоне углублений на подушке или спинке сиденья можно выполнить вырез из нагревательного элемента. При этом разрешается выполнять вырезы только между обоими черными швами (рис. 5, стр. 4).
• Не надрезайте мат в продольном направлении, т. к. в противном случае в зоне надреза не будет выполняться обогрев (рис. 5, стр. 4).
• Поверхность нагрева на спинке должна достигать высоты всего лишь 30 – 35 см над низом сиденья, т. к. водитель в нормальном положении облокачивается только в этой зоне (рис. 6, стр. 4).

▶ Уложите нагревательные элементы на подушку и спинку сиденья.
▶ При наличии углублений на подушке или спинке сиденья разметьте эти области на нагревательных элементах.
Разметьте требуемую длину. При этом учитывайте глубину углублений, если они имеются. После этого нагревательный элемент укладывают в эти углубления.
▶Отрежьте нагревательный элемент на требуемую длину.
▶При необходимости, выполните вырезы.
Заизолируйте все срезанные кромки входящим в объем поставки изоляционным материалом.

Монтаж нагревательного элемента низа сиденья

Вставьте нагревательный элемент низа сиденья между обивкой и пенопластом (рис. 12, стр. 5).
Если имеются углубления: Следите за тем, чтобы вырезы находились над углублениями (рис. 13, стр. 5) и уложите нагревательные элемент в углубления.
Закрепите нагревательный элемент от смещения по пенопласту, используя двухстороннюю клейкую ленту.
Следите за тем, чтобы они образовывались складки или изломы.

Монтаж нагревательного элемента спинки

ВНИМАНИЕ!

Если сиденья оснащены боковыми подушками безопасности, то обивка имеет места запрограммированного разрушения. Поэтому запрещается слишком сильно натягивать или смешать обивку.

Раскройте обивку спинки в нижней части (рис. 14, стр. 5).
Вставьте нагревательный элемент в полость между обивкой и пенопластом (рис. 15, стр. 5).

Зафиксируйте нагревательный элемент двухсторонней клейкой лентой так, чтобы не образовывались складки.

Монтаж сиденья

▶Соберите спинку и подушку сиденья.
▶Вставьте сиденье в автомобиль.
▶Закрепите сиденье крепежными винтами.

Подключение к электрической сети

MSH300

Общая схема соединений приведена на рис. 18, стр. 6.

MSH301

Общая схема соединений приведена на рис. 19, стр. 7.

ВНИМАНИЕ!

Особое внимание безопасности и надежности прокладки обращайте в зоне направляющих сиденья.

Закрепите коммутационный блок в подходящем месте в зоне панели приборов (рис. 20, стр. 8).
Найдите подходящее место монтажа выключателя обогрева сидений.
При возможности, используйте для этого имеющиеся заглушки.
Убедитесь в том, что за обшивкой имеется достаточно места для монтажа выключателя.
Разметьте вырез для выключателя с помощью прилагаемого шаблона (рис. 21, стр. 8).
▶Вырежьте размеченную область соответствующим инструментом.
▶ Установите выключатель в вырез (рис. 16, стр. 5).
▶ Проложите подготовленный жгут кабелей так, чтобы предотвратить их перегиб или протирание (рис. 17, стр. 5).

7 Использование обогрева сидений

УКАЗАНИЕ

Логотип обогрева сидений (рис. 22 1, стр. 8) загорается и в том случае, если обогрев сидений выключен.

▶ Для включения обогрева сидений нажмите выключатель обогрева сидений:
– нажать один раз: ступень 3 (сильный обогрев)
– нажать два раза: ступень 2 (средний обогрев)
– нажать три раза: ступень 1 (слабый обогрев)

√ Один, два или три светодиода (рис. 22 2, стр. 8) на выключателе горят красным.

▶ Для выключения обогрева сидений: Нажимайте выключатель до тех пор, пока светодиоды (рис. 22 2, стр. 8) на выключателе не погаснут.

8 Гарантия

Действителен установленный законом срок гарантии. Если продукт неисправен, обратитесь в представительство изготовителя в Вашей стране (адреса см. на оборотной стороне инструкции) или в торговую организацию.

В целях проведения ремонта или гарантийного обслуживания Вы должны также послать следующие документы:

• копию счета с датой покупки,
- причину рекламации или описание неисправности.

9 у т и л и з а ц и

По возможности, выкидывайте упаковочный материал в мусор, подлежащий вторичной переработке.

Если Вы окончательно выводите продукт из эксплуатации, то получите информацию в ближайшем центре по вторичной переработке или в торговой сети о соответствующих предписаниях по утилизации.

10 Технические данные

	MagicComfort MSH300	MagicComfort MSH301
Арт. No: 9600000395 9600000396
Рабочее напряжение: 12 В==
Мощность: регулируется на трех ступеняхот 10 – 70 ватт на сиденье
Макс. потребляемый ток:	10 А	5 А
Размеры:	Элемент низа сиденья: 580 x 270 ммЭлемент спинки 580 x 270 мм
