MSH300 - Chauffage DOMETIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffage de siège pour véhicule
Marque	Dometic
Modèle	MSH300
Numéro de produit	9600000395
Dimensions des éléments chauffants	Assise : 580 x 270 mm ; Dossier : 580 x 270 mm
Alimentation	12 V DC
Puissance	3 niveaux : de 10 à 70 W par siège
Courant maximal	10 A
Nombre de niveaux de chaleur	3 (élevé, moyen, faible)
Fonctions principales	Chauffage de siège avant conducteur et passager, montage ultérieur, commande par commutateur
Contenu de la livraison	2 éléments chauffants (assise et dossier), commutateur, boîte de commande, jeu de câbles, gabarit de perçage, ruban adhésif double face, matériaux isolants, manuel
Compatibilité	Véhicules de tourisme, camionnettes, camping-cars (sièges avant)
Entretien et nettoyage	Éviter de renverser des liquides ; ne pas mettre en marche si humide ; ne pas poser d'objets pointus ou lourds
Sécurité	Respecter les consignes électriques du véhicule ; débrancher la batterie avant montage ; ne pas modifier le produit
Pièces détachées et réparabilité	Contacter le fabricant ou revendeur agréé ; garantie légale sur présentation de la facture
Informations générales	Notice d'utilisation et de montage incluse ; fabriqué en Chine ; service client Dometic France

FOIRE AUX QUESTIONS - MSH300 DOMETIC

Comment installer le chauffage de siège MSH300 ?

Débranchez la batterie, démontez le siège, retirez la housse, placez les éléments chauffants entre la housse et le rembourrage, fixez-les avec le ruban adhésif double face, puis raccordez électriquement selon le schéma fourni. Consultez la notice pour plus de détails.

Quels véhicules sont compatibles avec le MSH300 ?

Le MSH300 est conçu pour les sièges avant des véhicules de tourisme, camionnettes et camping-cars. Vérifiez la compatibilité avec les airbags latéraux ou systèmes de détection avant montage.

Comment utiliser les différents niveaux de chaleur ?

Appuyez sur le commutateur : une fois pour le niveau 3 (fort), deux fois pour le niveau 2 (moyen), trois fois pour le niveau 1 (faible). Les LED rouges indiquent le niveau. Pour éteindre, appuyez jusqu'à ce que les LED s'éteignent.

Puis-je découper les éléments chauffants à la taille de mon siège ?

Oui, vous pouvez découper les éléments chauffants entre les deux coutures noires pour les adapter à la forme du siège. Isolez les arêtes de découpe avec l'isolant fourni. Ne coupez pas dans la longueur.

Que faire si une LED ne s'allume pas ?

Vérifiez les connexions électriques et le fusible. Si le problème persiste, contactez le service après-vente Dometic. N'essayez pas de réparer vous-même.

Le chauffage de siège peut-il être utilisé avec des housses de siège ?

Il est déconseillé de poser des couvertures ou manteaux sur le siège chauffant en marche, car cela pourrait empêcher la dissipation de la chaleur et endommager le système.

Comment nettoyer le siège après installation ?

Évitez de renverser des liquides sur le siège. Si nécessaire, nettoyez la housse avec un chiffon humide et un détergent doux. Ne jamais utiliser le chauffage si le siège est humide.

Le MSH300 est-il compatible avec les airbags latéraux ?

Oui, mais vous devez suivre les instructions du fabricant du véhicule. La housse du dossier comporte des points de rupture pour l'airbag ; manipulez-la avec précaution lors du montage.

Quelle est la consommation électrique maximale ?

Le courant maximal est de 10 A sous 12 V, soit une puissance maximale de 120 W pour les deux sièges (70 W par siège au niveau le plus élevé).

Où puis-je trouver des pièces de rechange ou un service de réparation ?

Contactez le service client Dometic France au [phone] ou par email à [e-mail]. Pour la garantie, joignez une copie de la facture.

MODE D'EMPLOI MSH300 DOMETIC

Instructions de montage et de service .... 31

ES Chauffage de siège, montage ultérieur

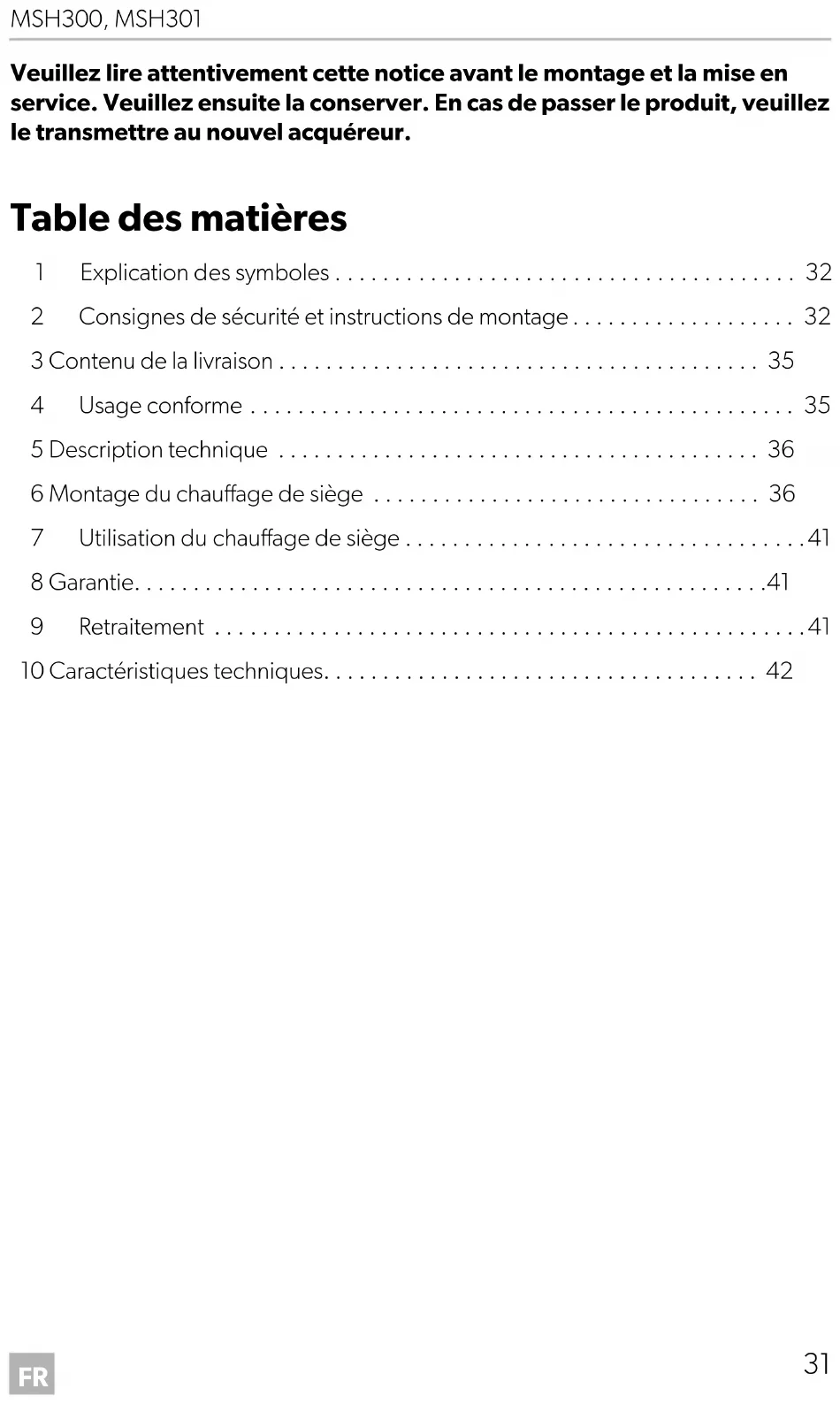

Veuillez lire attentivement cette notice avant le montage et la mise en service. Veuillez ensuite la conserver. En cas de passer le produit, veuillez le transmettre au nouvel acquéreur.

Table des matières

1 Explication des symboles 32
2 Consignes de sécurité et instructions de montage 32
3 Contenu de la livraison 35
4 Usage conforme 35
5 Description technique 36
6 Montage du chauffage de siège 36
7 Utilisation du chauffage de siège 41
8 Garantie....41
9 Retraitement 41
10 Caractéristiques techniques. 42

1 Explication des symboles

AVERTISSEMENT !

Consigne de sécurité : le non-respect de ces consignes peut entraîner la mort ou de graves blessures.

AVIS!

Le non-respect de ces consignes peut entraîner des dommages matériels et des dysfonctionnements du produit.

REMARQUE

Informations complémentaires sur l'utilisation du produit.

2 Consignes de sécurité et instructions de montage

Respectez les consignes de sécurité et autres prescriptions imposées par le fabricant du véhicule et par les professionnels de l'automobile !

Le fabricant décline toute responsabilité pour des dommages dans les cas suivants :

• des défauts de montage ou de raccordement
• des influences mécaniques et des surtensions ayant endommagé le matériel
- des modifications apportées au produit sans autorisation explicite de la part du fabricant
- une utilisation différente de celle décrite dans la notice

AVIS!

Débranchez toujours la borne négative avant de procéder à des travaux sur les éléments électriques du véhicule afin d'éviter tout risque de court-circuit.

Sur les véhicules équipés d'une batterie supplémentaire, vous devez également débrancher le pôle négatif de cette dernière.

AVERTISSEMENT!

Tout branchement électrique inadéquat peut entraîner un court-circuit causant

• la combustion de câbles,
  • le déclenchement de l'airbag,
• l'endommagement des dispositifs électroniques de commande,
• la défaillance des fonctions électriques (clignotants, feux-stop, klaxon, allumage, éclairage).

Veillez donc à respecter les consignes suivantes :

- Pour tous travaux sur les lignes électriques suivantes, n'utilisez que des cosses de câble, fiches et alvéoles pour contacts plats isolés :

• 30 (entrée directe pôle positif de la batterie),
• 15 (pôle positif connecté, derrière la batterie),
• 31 (circuit de retour à partir de la batterie, masse).

N'utilisez pas de dominos.

- La méthode la plus sûre pour effectuer la liaison est d'assembler les extrémités de câbles par soudure, puis de les isoler.

Dans le cas de connexions démontables, utilisez uniquement des cosses de câble, des fiches et des contacts plats isolés. N'utilisez jamais de connecteurs sertis (connecteurs de câbles), ni de barrettes de connexion.

- Utilisez une pince à sertir (fig. 1 10, page 3) pour relier les câbles.

• Pour les raccordements à la ligne électrique 31 (masse), vissez le câble
- à une vis de masse du véhicule, avec une cosse de câble et une rondelle crantée, ou bien
- à la carrosserie, avec une cosse de câble et une vis à tôle.

Assurez-vous du bon déroulement du transfert de masse !

Lorsque vous débranchez le pôle négatif de la batterie, les mémoires volatiles de l'électronique de confort perdent toutes les données enregistrées.

- Vous devez procéder à un nouveau réglage des données suivantes en fonction de l'équipement du véhicule :

• c o d e r a d i o
• horloge du véhicule
• m i n u t e r i e
• ordinateur de bord
• position du siège

Les instructions de réglage sont énoncées dans les notices d'utilisation correspondantes.

Veillez à respecter les consignes suivantes lors du montage :

• Fixez les pièces installées dans le véhicule de manière à ce qu'elles ne puissent en aucun cas se desserrer (freinage abrupt, accident) et risquer de causer des blessures aux occupants du véhicule.
• Avant de percer des trous, assurez-vous que vous disposez d'un espace suffisant de l'autre côté du trou à percer afin que la mèche n'occasionne aucun dégât (fig. 2, page 4).
• Ebavurez tous les trous et protégez-les avec un enduit anticorrosif.

Veillez à respecter les consignes suivantes lors de travaux sur des éléments électriques :

• Pour le contrôle de la tension des lignes électriques, n'utilisez qu'une lampe étalon à diode (fig. 1 8, page 3) ou un voltmètre (fig. 1 9, page 3). Les lampes étalon (fig. 1 12, page 3) à corps lumineux absorbent des courants trop élevés qui pourraient endommager les composants électroniques du véhicule.

- Lors de l'installation des raccordements électriques (fig. 3, page 4), veillez à ce que ceux-ci

– ne soient ni pliés, ni tordus,
- ne frottent pas contre des arêtes,
- ne soient pas placés dans des passages à arêtes vives sans protection.

- Isolez toutes les connexions et tous les raccords.

- Protégez les câbles contre toute contrainte mécanique en les fixant par exemple aux lignes existantes à l'aide de serre-câbles ou de ruban vinyl.

Veillez à respecter les consignes suivantes lors de l'utilisation du chauffage de siège :

• Ne posez pas d'objets pointus ou lourds sur le siège afin de ne pas endommager le chauffage de siège.
• Pour les personnes ayant des problèmes de sensibilité à la chaleur, il est recommandé d'utiliser le siège chauffant uniquement au niveau 1.

- Il est interdit de poser des objets empêchant le passage de la chaleur tels que des couvertures ou des manteaux sur le siège tant que le chauffage de siège est en marche.

- Le chauffage de siège risque d'être endommagé si des liquides sont renversés sur le siège.

- Le chauffage de siège ne doit pas être mis en marche s'il est humide.

3 Contenu de la livraison

N° dans fig. 4, page 4

Quantité Désignation N° d'article

MSH300 MSH301

1 2 1 Surface d'assise de l'élément				9101700038
		chauffant
2 2 1 Dossier de l'élément chauffant 9101700039
3 2 1 Commutateur 9101700041
4 1	1 Jeu de câbles de raccordement			9101700053
		(noir : côté droitbleu : côté gauche)
5 1	1 Boîte de commande		9101700051
-	1	1 Gabarit de perçage
-	12	6	Ruban adhésif double face
-	12	6	Matériaux isolants
-	1	1 Manuel d'utilisation

4 U s a g e c o n

Les sièges chauffants MagicComfort MSH300 (n° de produit 9600000395) et MSH301 (n° de produit 9600000396) convient au montage dans les sièges avant des véhicules de tourisme, des camionnettes et des camping-cars.

AVIS!

Sur les véhicules équipés d'airbags latéraux dans les dossiers, de système de reconnaissance de la présence d'un passager ou de détection de sièges enfant, il faut respecter les indications correspondantes fournies par le fabricant.

Les éléments chauffants du siège chauffant MagicComfort MSH300 et MSH301 peuvent être intégrés dans le siège conducteur et le siège passager.

La forme du siège n'est nullement modifiée par les éléments chauffants.

Le chauffage de siège est commandé par le biais d'un commutateur.

6 Montage du chauffage de siège

6.1 Outils nécessaires (fig. 1, page 3)

Pour la mise en place et le montage, vous devez disposer des outils suivants :

• Jeu de mèches (1)
• Perceuse (2)
• Tournevis (3,)
• Jeu de clés à œil ou de clés plates (4)
  • Mètre (5)
• Marteau (6)
• Pointeau (7)

Pour le raccordement électrique et le contrôle de celui-ci, vous devez disposer du matériel suivant :

• Lampe étalon à diode (8) ou voltmètre (9)
- Pince de sertissage (10)
- Ruban vinyl (11)
- Souffleur air chaud (13)
- Fer à souder (14)
- Etain à souder (15)
- Si nécessaire : passe-câbles

Pour la fixation des câbles vous aurez éventuellement besoin de serre-fils supplémentaires.

6.2 Montage du chauffage de siège

Démontage du siège

▶Empêchez tout déplacement du véhicule.

AVIS!

Sur les véhicules équipés d'airbags latéraux dans les dossiers des sièges, suivez les indications du fabricant concernant le démontage des sièges et des rembourrages.

Avant de démonter les sièges, vérifiez s'il est possible de monter les chauffages de siège en vous référant aux instructions d'installation et aux informations du fabricant.
▶Retirez les vis de fixation du siège.
▶Sortez le siège du véhicule.

Préparation du siège

▶Retirez tous les habillages plastiques du siège afin de pouvoir accéder aux fixations de la housse.
▶ Séparez le dossier de la surface d'assise (fig. 7, page 5 et fig. 8, page 5).
▶Ouvrez la housse de la surface d'assise. La plupart du temps, la housse est coincée dans une feuillure sur le socle inférieur au moyen d'un large morceau de carton ou d'un fil métallique.

▶ Desserrez les fixations à l'aide d'un tournevis et d'une pince (fig. 9, page 5 et fig. 10, page 5).

▶Retirez d'éventuelles agrafes du rembourrage ou des traverses existantes (fig. 11, page 5).

▶Ouvrez de la même manière le revêtement du dossier.

Préparation des éléments de chauffage

AVIS!

Afin d'éviter un court-circuit, vous devez isoler toutes les arêtes à l'aide de l'isolant fourni à la livraison.

REMARQUE

• Vous pouvez découper les éléments de chauffage à la longueur voulue et raccourcir les deux pistes conductrices longitudinales.
• Au niveau du creux des sièges ou du dossier, vous pouvez couper un bout de l'élément de chauffage. Vous ne devez effectuer de découpe qu'entre les deux coutures noires (fig. 5, page 4).
• Ne coupez pas le revêtement dans la longueur, car alors il n'est pas chauffé dans la zone de découpe (fig. 5, page 4).
• Il suffit d'introduire la surface de chauffage jusqu'à une hauteur d'env. 30 - 35 cm dans le dossier, le dos du conducteur reposant uniquement sur cette partie lorsqu'il est assis normalement (fig. 6, page 4).

▶Placez les éléments de chauffage sur l'assise et le dossier.
En cas de creux de l'assise ou du dossier, marquez ces zones sur les éléments de chauffage.
▶ Marquez la longueur nécessaire. Tenez compte pour cela de la profondeur de creux éventuels du siège. L'élément de chauffage sera ensuite inséré dans ces creux.
▶Découpez l'élément chauffant à la longueur voulue.
▶ Si nécessaire, procédez aux découpes.
▶ Isolez toutes les arêtes de découpe avec l'isolant fourni.

Installation de l'élément chauffant pour la surface d'assise

▶ Insérez l'élément chauffant pour la surface d'assise entre la housse et le rembourrage (fig. 12, page 5).
En cas de creux dans les sièges : veillez à ce que les découpes soient positionnées au-dessus des creux (fig. 13, page 5) et insérez l'élément chauffant dans les creux.
▶Fixez l'élément chauffant avec du ruban adhésif double face sur le rembourrage pour éviter qu'il ne glisse.
Veillez à ne pas former de plis, ni de coudes.

Installation de l'élément chauffant pour le dossier

AVIS!

Si les sièges sont équipés d'airbags latéraux, la housse est pourvue de points de rupture. Veillez par conséquent à ne pas trop tirer sur la housse et à ne pas trop la déplacer.

▶ Ouvrez le revêtement du dossier au niveau de sa partie inférieure (fig. 14, page 5).
L'élément chauffant s'insère dans l'espace libre entre la housse et le rembourrage du siège (fig. 15, page 5).
▶Fixez-le en veillant à ne pas le plier au moyen d'un ruban adhésif double face.

Installation du siège

▶Réassemblez le dossier et l'assise.
▶Mettez le siège dans le véhicule.
▶Fixez le siège avec les vis de fixation.

Raccordement électrique

MSH300

Vous trouvez le schéma de raccordement complet à la fig. 18, page 6.

MSH301

Vous trouvez le schéma de raccordement complet à la fig. 19, page 7.

AVIS!

Veillez à une pose correcte tout particulièrement au niveau des glissières du siège.

▶ Fixez la boîte de commande à un endroit adéquat au niveau du tableau de bord (fig. 20, page 8).
▶ Recherchez un endroit approprié pour le montage des commutateurs du chauffage de siège.
Dans la mesure du possible, utilisez les faux caches existants.
Assurez-vous que la place disponible derrière l'habillage est suffisante pour y installer le commutateur.
▶ Dessinez les contours de découpe du commutateur au moyen du gabarit ci-joint (fig. 21, page 8).
▶Evidez la zone marquée au moyen des outils appropriés.
▶ Installez le commutateur dans l'évidement (fig. 16, page 5).
▶ Posez le faisceau de câbles préfabriqué en vous assurant que les câbles ne puissent pas se plier, ni frotter (fig. 17, page 5).

7 Utilisation du chauffage de siège

REMARQUE

Le logo de chauffage des sièges (fig. 22 1, page 8) s'allume même lorsque le chauffage des sièges est éteint.

Appuyez sur le commutateur du chauffage de siège pour allumer le chauffage de siège :

– Une pression : niveau 3 (effet chauffant élevé)
- Deux pressions : niveau 2 (effet chauffant moyen)
- Trois pressions : niveau 1 (effet chauffant faible)

Une, deux ou trois LED (fig. 22 2, page 8) s'allument en rouge sur le commutateur.
Pour éteindre le chauffage de siège : Appuyez sur le commutateur jusqu'à ce que les LED (fig. 22 2, page 8) du commutateur s'éteignent.

8 Garantie

Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du présent manuel) ou à votre revendeur spécialisé.

Veuillez y joindre les documents suivants pour la gestion des réparations et de la garantie :

• une copie de la facture avec la date d'achat,
• le motif de la réclamation ou une description du dysfonctionnement.

9 Retraitement

▶Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.

Lorsque vous mettrez votre produit définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets.

10 Caractéristiques techniques

	MagicComfort MSH300	MagicComfort MSH301
N° de produit : 9600000395 9600000396
Tension de service : 12 V---
Puissance : réglable selon 3 niveaux de 10 à 70 watts par siège
Intensité absorbée max. : 10 A 5 A
Dimensions :	élément pour siège : 580 x 270 mmélément pour dossier : 580 x 270 mm

ZA du Pré de la Dame Jeanne

B.P. 5

F-60128 Plailly

[phone]

[phone]

Mail : [e-mail]

HONG KONG
