MSH300 - Riscaldamento DOMETIC - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo MSH300 DOMETIC in formato PDF.
| Tipo di prodotto | Riscaldamento sedile per veicolo |
| Marca | Dometic |
| Modello | MSH300 |
| Numero di prodotto | 9600000395 |
| Dimensioni degli elementi riscaldanti | Seduta: 580 x 270 mm; Schienale: 580 x 270 mm |
| Alimentazione | 12 V DC |
| Potenza | 3 livelli: da 10 a 70 W per sedile |
| Corrente massima | 10 A |
| Numero di livelli di calore | 3 (alto, medio, basso) |
| Funzioni principali | Riscaldamento sedile anteriore guidatore e passeggero, montaggio successivo, comando tramite interruttore |
| Contenuto della consegna | 2 elementi riscaldanti (seduta e schienale), interruttore, scatola di comando, set di cavi, dima di foratura, nastro adesivo biadesivo, materiali isolanti, manuale |
| Compatibilità | Veicoli turismo, furgoni, camper (sedili anteriori) |
| Manutenzione e pulizia | Evitare di versare liquidi; non accendere se umido; non appoggiare oggetti appuntiti o pesanti |
| Sicurezza | Rispettare le istruzioni elettriche del veicolo; scollegare la batteria prima del montaggio; non modificare il prodotto |
| Ricambi e riparabilità | Contattare il produttore o rivenditore autorizzato; garanzia legale su presentazione della fattura |
| Informazioni generali | Manuale di uso e montaggio incluso; prodotto in Cina; servizio clienti Dometic Francia |
Domande frequenti - MSH300 DOMETIC
Domande degli utenti su MSH300 DOMETIC
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Riscaldamento in formato PDF gratuitamente! Trova il tuo manuale MSH300 - DOMETIC e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. MSH300 del marchio DOMETIC.
MANUALE UTENTE MSH300 DOMETIC
Riscaldamento sedili addizionale
Istruzioni di montaggio e d'uso .....67
Prima di effettuare il montaggio e la messa in funzione leggere accurata- mente questo manuale di istruzioni, conservarlo e in caso di trasmissione del prodotto, consegnarlo all'utente successivo.
Indice
1 Spiegazione dei simboli 68
2 Indicazioni di sicurezza e montaggio.... 68
3 Volume di consegna....71
4 Uso conforme alla destinazione....71
5 Descrizione tecnica.... 72
6 Montaggio del riscaldamento per sedile. 72
7 Uso del riscaldamento per sedile.... 77
8 Garanzia 77
9 Smaltimento 77
10 Specifiche tecniche....78

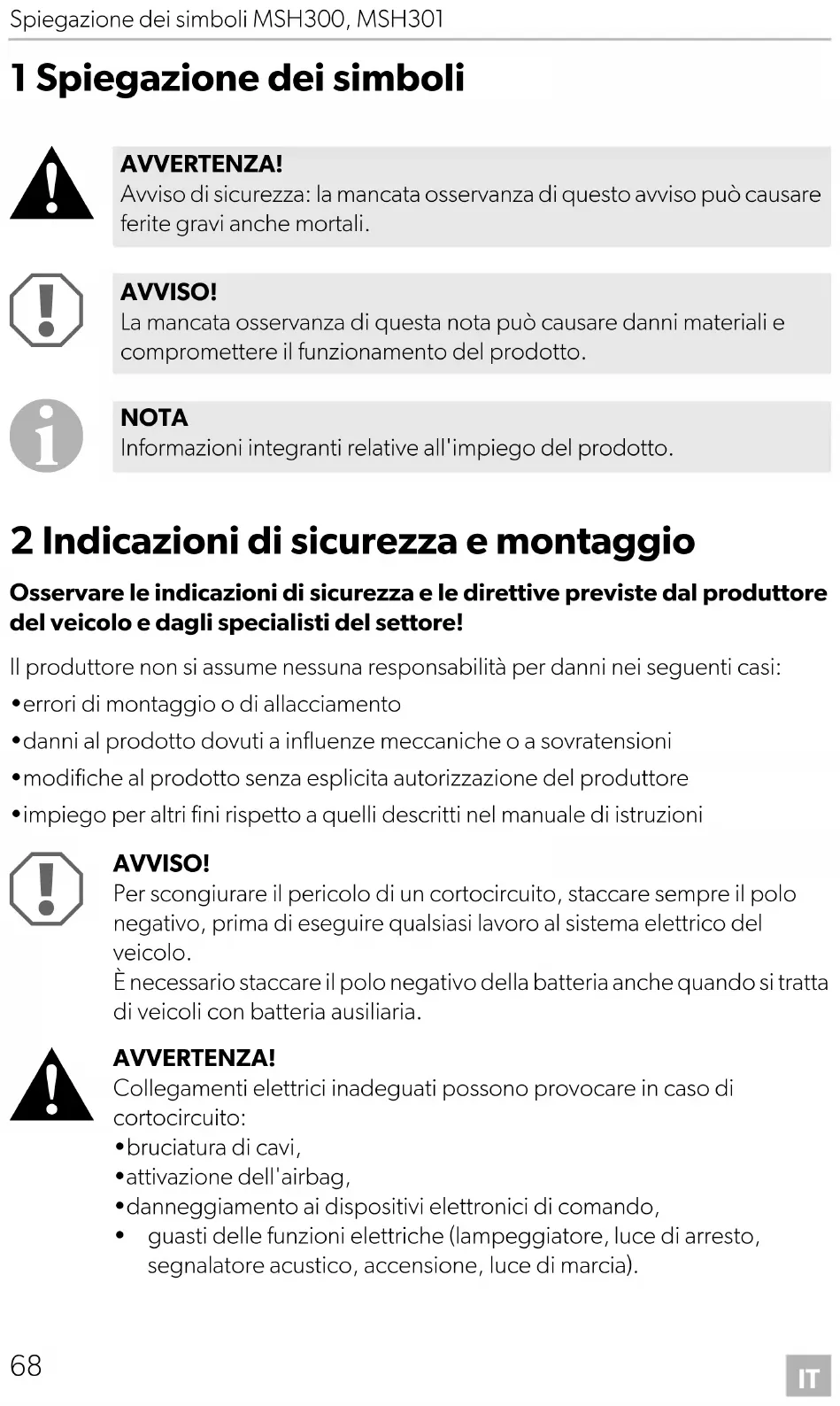

1 Spiegazione dei simboli
AVVERTENZA!
Avviso di sicurezza: la mancata osservanza di questo avviso può causare ferite gravi anche mortali.
AVVISO!
La mancata osservanza di questa nota può causare danni materiali e compromettere il funzionamento del prodotto.
NOTA
Informazioni integranti relative all'impiego del prodotto.
2 Indicazioni di sicurezza e montaggio
Osservare le indicazioni di sicurezza e le direttive previste dal produttore del veicolo e dagli specialisti del settore!
Il produttore non si assume nessuna responsabilità per danni nei seguenti casi:
- errori di montaggio o di allacciamento
- danni al prodotto dovuti a influenze meccaniche o a sovratensioni
- modifiche al prodotto senza esplicita autorizzazione del produttore
- impiego per altri fini rispetto a quelli descritti nel manuale di istruzioni
AVVISO!
Per scongiurare il pericolo di un cortocircuito, staccare sempre il polo negativo, prima di eseguire qualsiasi lavoro al sistema elettrico del veicolo.
È necessario staccare il polo negativo della batteria anche quando si tratta di veicoli con batteria ausiliaria.
AVVERTENZA!
Collegamenti elettrici inadeguati possono provocare in caso di cortocircuito:
- bruciatura di cavi,
•attivazione dell'airbag, - danneggiamento ai dispositivi elettronici di comando,
- guasti delle funzioni elettriche (lampeggiatore, luce di arresto, segnalatore acustico, accensione, luce di marcia).
Osservare perciò le seguenti indicazioni.
- Per l'esecuzione dei lavori alle seguenti linee, impiegare solamente spine, spine femmina piatte e capicorda isolati:
- 30 (ingresso diretto del polo positivo della batteria),
- 15 (polo positivo inserito, dietro la batteria),
- 31 (linea di ritorno dalla batteria, a massa).
Non impiegare morsetti.
- La modalità di collegamento più sicura è quella di saldare le estremità dei cavi e di isolarli. In caso di collegamenti che si possono disgiungere, impiegare solamente spine, spine femmina piatte e capicorda isolati. Non utilizzare connettori a compressione (connettore cavo) o morsetti.
- Impiegare una pinza a crimpare (fig. 1 10, pagina 3) per collegare i cavi.
• Collegare il cavo con viti agli allacciamenti sulla linea 31 (a massa)
- con capocorda e rosetta elastica dentata piana ad una vite di massa propria del veicolo o
– con capocorda e vite autofilettante alla lamiera della carrozzeria.
Accertarsi che ci sia un buon collegamento di massa!
Quando si stacca il polo negativo della batteria tutte le memorie volatili del sistema dell'elettronica per funzioni comfort perdono i dati memorizzati.
- Devono essere reimpostati a seconda dell'equipaggiamento del veicolo i seguenti dati per:
- codicer radio
- o r o l o g i o
- t i m e r
- computer di bordo
- posizione sedile.
Per indicazioni relative all'impostazione consultare le istruzioni per l'uso valide di volta in volta.
Osservare le seguenti indicazioni per il montaggio.
- Fissare i componenti montati nel veicolo in modo che non possano staccarsi, (ad es. in caso di frenate brusche o incidenti) e non possano portare al ferimento dei passeggeri.
- Durante i lavori di trapanatura assicurarsi che ci sia spazio sufficiente per l'uscita del trapano per evitare eventuali danni (fig. 2, pagina 4).
- Sbavare ogni foro e trattarlo con antiruggine.
Osservare le seguenti indicazioni durante l'esecuzione dei lavori ai componenti elettrici.
- Per il controllo della tensione nelle linee elettriche utilizzare unicamente una lampada campione a diodi (vedi fig. 1 8, pagina 3) oppure un voltmetro (vedi fig. 1 9, pagina 3).
Le lampade campione con un corpo luminoso (fig. 1 12, pagina 3) assorbono correnti troppo elevate rischiando così di danneggiare il sistema elettronico del veicolo.
- Durante la disposizione degli allacciamenti elettrici (fig. 3, pagina 4) fare in modo che questi
– non vengano torti o piegati,
– non sfreghino contro spigoli,
– non vengano posati in canaline con spigoli vivi senza protezione.
- Isolare tutti i collegamenti e gli allacciamenti.
- Con fascette serracavi o con nastro isolante fissare i cavi, ad es. alle linee disponibili, per proteggerli dalle sollecitazioni meccaniche.
Quando viene utilizzato il riscaldamento per sedile, osservare le seguenti indicazioni:
- Non collocare oggetti appuntiti o pesanti sul sedile, in quanto il riscaldamento per sedile potrebbe venire danneggiato.
- Alle persone con una sensibilità al calore particolarmente ridotta, si consiglia di usare il riscaldamento per sedile solo al livello 1.
- Quando il riscaldamento per sedile è acceso, non collocarvi sopra oggetti termoisolanti come coperte o cappotti.
- Il riscaldamento per sedile può venire rovinato se si versano liquidi sul sedile.
- Non accendere mai il riscaldamento per sedile se bagnato.
3 Volume di consegna
| N. in fig. 4, pagina 4 | Quantità Denominazione N. articolo | ||
| MSH300 MSH301 | |||
| 1 2 1 Elemento riscaldante, sedile 9101700038 | |||
| 2 2 1 Elemento riscaldante, schienale 9101700039 | |||
| 3 2 1 Interruttore 9101700041 | |||
| 4 1 1 Cavi di collegamento | 9101700053 | ||
| (nero: lato destro blu: lato sinistro) | |||
| 5 1 1 Scatola di comando | 9101700051 | ||
| - | 1 1 Dima di foratura | ||
| - | 12 | 6 | Nastro biadesivo |
| - | 12 | 6 | Materiale isolante |
| - | 1 1 Istruzioni per l’uso | ||
4 Uso conforme alla destinazione
I riscaldamenti dei sedili MagicComfort MSH300 (n. art. 9600000395) e MSH301 (n. art. 9600000396) sono adatti per il montaggio nei sedili anteriori di autoveicoli, veicoli commerciali e camper.
AVVISO!
Per i veicoli che dispongono di airbag laterale negli schienali, riconoscimento occupazione sedile o riconoscimento del seggiolino per bambini, osservare le indicazioni del produttore del veicolo.
5 Descrizione tecnica
Gli elementi riscaldanti del riscaldamento del sedili MagicComfort MSH300 e MSH301 possono essere montati nel sedile lato guida e in quello lato passeggero.
La forma del sedile non viene modificata dalla presenza degli elementi riscaldanti.
Il comando del riscaldamento per sedile avviene mediante un interruttore.
6 Montaggio del riscaldamento per sedile
6.1 Attrezzi necessari (fig. 1, pagina 3)
Per l'installazione e il montaggio sono necessari i seguenti attrezzi:
- set di punte per trapano (1)
- trapano (2)
• cacciaviti (3) - set di chiavi ad anello o chiavi fisse (4)
- metro (5)
• martello (6)
• punzone (7)
Per l'allacciamento elettrico e per il controllo dello stesso sono necessari i seguenti ausili:
- pinza a crimpare (10)
• nastro isolante (11) - generatore di aria calda (13)
• saldatoio (14)
• stagno per saldare (15) - evt. boccole passacavi
- lampada campione a diodi (8) o voltmetro (9)
Per il fissaggio dei cavi sono necessarie eventualmente anche altre fascette serracavi.
6.2 Montaggio del riscaldamento per sedile
Rimozione del sedile
▶Assicurarsi che il veicolo non possa spostarsi.
AVVISO!
In caso di veicoli con airbag laterali negli schienali, osservare le indicazioni del produttore relative alla rimozione di sedili e dell'imbottitura.
▶ Con queste istruzioni di montaggio e le informazioni del produttore, verificare se l'operazione di montaggio è possibile.
▶Rimuovere le viti di fissaggio del sedile del veicolo.
▶Sollevare il sedile dal veicolo.
Preparazione del sedile
▶Per accedere agli elementi di fissaggio del rivestimento, rimuovere tutte le coperture in materiale sintetico del sedile.
Separare lo schienale dal sedile (fig. 7, pagina 5 e fig. 8, pagina 5).
▶Aprire il rivestimento del sedile.
Il rivestimento è generalmente bloccato con un pezzo di cartone o con un filo di metallo a una piega del telaio.
▶ Levare gli elementi di fissaggio con un cacciavite e una pinza (fig. 9, pagina 5 e fig. 10, pagina 5).
▶ Levare eventuali ganci del rivestimento o rinforzi trasversali(fig. 11, pagina 5).
▶Aprire allo stesso modo anche il rivestimento dello schienale.
Operazioni preliminari per gli elementi riscaldanti
AVVISO!
Per impedire che si verifichi un cortocircuito, isolare tutti i bordi taglienti con il materiale isolante in dotazione.
NOTA
- È possibile tagliare gli elementi riscaldanti in base alla lunghezza necessaria, accorciando allo stesso tempo entrambe le corsie di guida longitudinali.
- È possibile ritagliare una sezione dell'elemento riscaldante nella zona delle fessure di ancoraggio sulla superficie di seduta o sullo schienale. È possibile ritagliare le sezioni solamente all'interno delle due cuciture nere (fig. 5, pagina 4).
- Non tagliare la stuoia dal lato lungo perché altrimenti nella zona del taglio non avviene il riscaldamento (fig. 5, pagina 4).
- La superficie riscaldante sullo schienale deve estendersi solo ca. 30 – 35 cm sopra la superficie di seduta, in quanto, in una posizione normale, il conducente si appoggia solo su quest'area (fig. 6, pagina 4).
▶Collocare gli elementi riscaldanti sulla superficie di seduta e sullo schienale.
Per le fessure di ancoraggio nella superficie di seduta o sullo schienale, disegnare queste aree sugli elementi riscaldanti.
▶Disegnare la lunghezza necessaria. Fare attenzione alla profondità delle fessure di ancoraggio, se presenti. L'elemento riscaldante verrà in seguito inserito in queste fessure.
▶Ritagliare l'elemento riscaldante in base alla lunghezza desiderata.
▶Se necessario, praticare dei ritagli.
▶ Isolare tutti i bordi taglienti con il materiale isolante in dotazione.
Montaggio dell'elemento riscaldante per sedile
Inserire l'elemento riscaldante per il sedile tra il rivestimento e il materiale espanso del sedile (fig. 12, pagina 5).
Se sono presenti le fessure di ancoraggio: fare in modo che i ritagli siano posizionati sulle fessure di ancoraggio (fig. 13, pagina 5) e inserire l'elemento riscaldante nelle fessure.
Fissare l'elemento riscaldante con nastro biadesivo sul materiale espanso in modo che non scivoli.
Prestare attenzione che non si formino pieghe.
Montaggio dell'elemento riscaldante per lo schienale
AVVISO!
Se i sedili sono equipaggiati con airbag laterali, il materiale di rivestimento deve presentare punti di rottura. Non tirare o espandere troppo il rivestimento del sedile.
▶ Aprire il rivestimento dello schienale nella zona inferiore (fig. 14, pagina 5).
Inserire l'elemento riscaldante tra il rivestimento e l'imbottitura del sedile (fig. 15, pagina 5).
Fissare l'elemento riscaldante con nastro biadesivo prestando attenzione a non creare pieghe.
Montaggio del sedile
▶Montare nuovamente lo schienale e la superficie di seduta.
▶Inserire il sedile nel veicolo.
▶Fissare il sedile del veicolo con le viti di fissaggio.
Allacciamento elettrico
MSH300
Per lo schema elettrico generale, vedere la fig. 18, pagina 6.
MSH301
Per lo schema elettrico generale, vedere la fig. 19, pagina 7.
AVVISO!
Soprattutto nella zona delle guide del sedile, prestare attenzione che la posa sia sicura.
Fissare la scatola di comando in un posto adatto nella zona del cruscotto (fig. 20, pagina 8).
▶Cercare un luogo di montaggio adatto all'interruttore del riscaldamento del sedile.
Se possibile, utilizzare i tappi ciechi presenti.
Assicurarsi che dietro al rivestimento ci sia spazio sufficiente per il montaggio dell'interruttore.
Usare la dima in dotazione per tracciare l'apertura dell'interruttore (fig. 21, pagina 8).
▶Ritagliare la zona contrassegnata con un utensile adatto
▶ Montare l'interruttore in questo incavo (fig. 16, pagina 5).
▶ Posare il fascio di cavi precedentemente preparato, senza piegare i cavi o senza logorarli (fig. 17, pagina 5).
7 Uso del riscaldamento per sedile
NOTA
Il logo del riscaldamento dei sedili (fig. 22 1, pagina 8) è acceso anche quando quest'ultimo è spento.
Per accendere il riscaldamento del sedile premere l'interruttore del riscaldamento del sedile.
- premuto una volta: livello 3 (effetto riscaldante elevato)
- premuto due volte: livello 2 (effetto riscaldante medio)
- premuto tre volte: livello 1 (effetto riscaldante basso)
√ Uno, due o tre LED (fig. 22 2, pagina 8) sull'interruttore sono rossi.
Per spegnere il riscaldamento dei sedili: premere ripetutamente l'interruttore finché non si sono spenti i LED (fig. 22 2, pagina 8) sull'interruttore.
8 Garanzia
Vale il termine di garanzia previsto dalla legge. Qualora il prodotto risultasse difettoso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese (l'indirizzo si trova sul retro del manuale di istruzioni), oppure al rivenditore specializzato di riferimento.
Per la riparazione e per il disbrigo delle condizioni di garanzia è necessario inviare la seguente documentazione:
- una copia della fattura con la data di acquisto del prodotto,
- un motivo su cui fondare il reclamo, oppure una descrizione del guasto.
9 S m a l t i m e r
▶Raccogliere il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio.
Quando il prodotto viene messo fuori servizio definitivamente, informarsi al centro di riciclaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento.
10 Specifiche tecniche
| MagicComfort MSH300 | MagicComfort MSH301 | |
| N. art.: 9600000395 9600000396 | ||
| Tensione di esercizio: 12 V--- | ||
| Potenza: | regolabile su tre livelli da 10 a 70 watt per sedile | |
| Corrente assorbita max: 10 A 5 A | ||
| Dimensioni: elemento sedile: 580 x 270 mmelemento schienale: 580 x 270 mm | ||
