GEBRUIKSAANWIJZING MSH601 DOMETIC

In te bouwen stoelverwarming

Montagehandleiding en gebruiksaanwijzing .... 71

DA

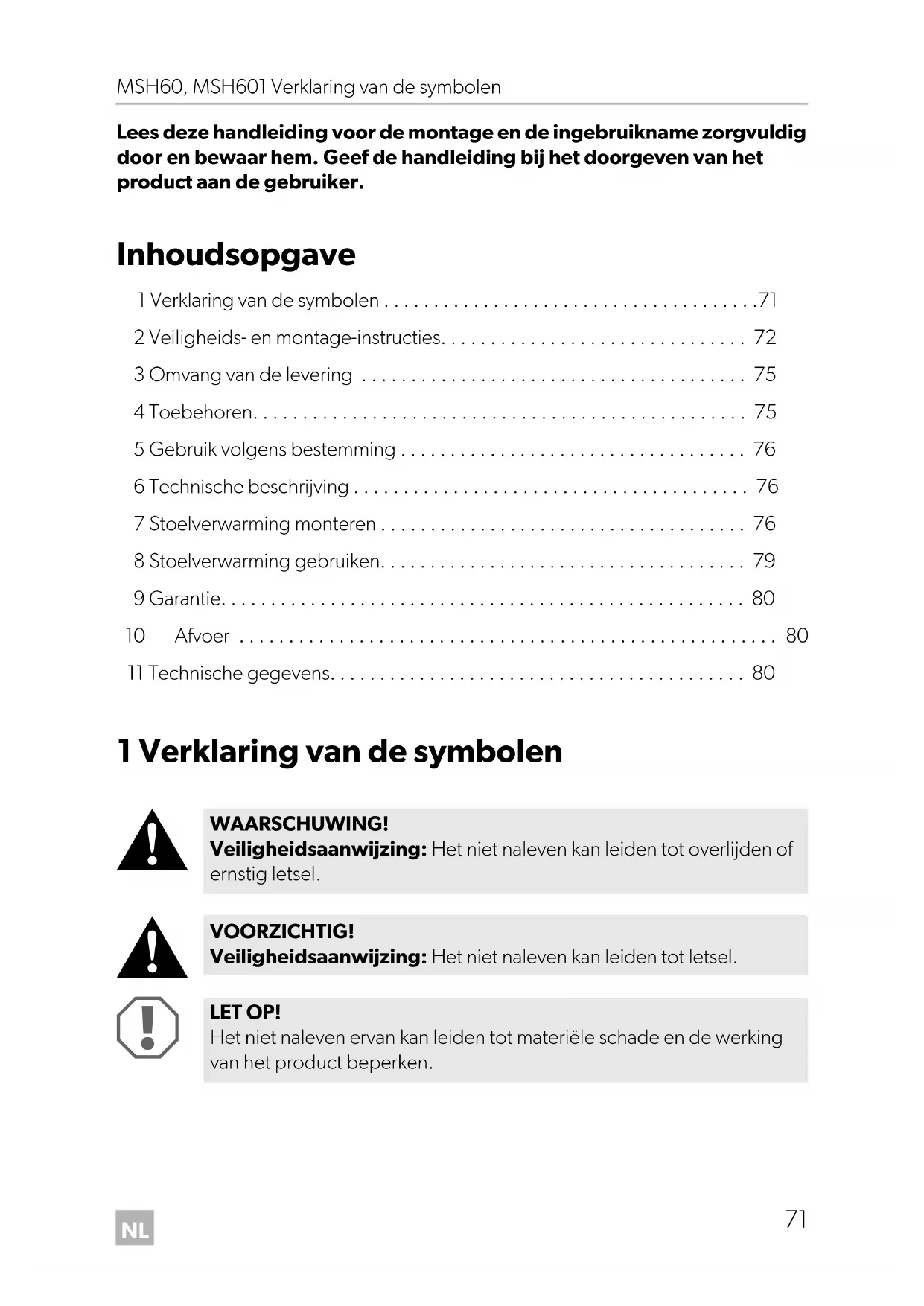

Lees deze handleiding voor de montage en de ingebruikname zorgvuldig door en bewaar hem. Geef de handleiding bij het doorgeven van het product aan de gebruiker.

Inhoudsopgave

1 Verklaring van de symbolen ....71
2 Veiligheids- en montage-instructies. 72
3 Omvang van de levering 75
4 Toebehoren....75
5 Gebruik volgens bestemming 76
6 Technische beschrijving 76
7 Stoelverwarming monteren 76
8 Stoelverwarming gebruiken.... 79
9 Garantie....80
10 Afvoer 80
11 Technische gegevens.... 80

1 Verklaring van de symbolen

WAARSCHUWING!

Veiligheidsaanwijzing: Het niet naleven kan leiden tot overlijden of ernstig letsel.

VOORZICHTIG!

Veiligheidsaanwijzing: Het niet naleven kan leiden tot letsel.

LET OP!

Het niet naleven ervan kan leiden tot materiële schade en de werking van het product beperken.

INSTRUCTIE

Aanvullende informatie voor het bedienen van het product.

2 Veiligheids- en montage-instructies

De fabrikant kan in de volgende gevallen niet aansprakelijk worden gesteld voor schade:

• montage- of aansluitfouten
- beschadiging van het product door mechanische invloeden en overspanningen
- veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
- gebruik voor andere dan de in de handleiding beschreven toepassingen

Neem de veiligheidsinstructies en voorschriften van de fabrikant van het voertuig en het garagebedrijf in acht!

WAARSCHUWING!

Ontoereikende leidingverbindingen kunnen tot gevolg hebben, dat door kortsluiting

• kabelbranden ontstaan,
• de airbag wordt geactiveerd,
- elektronische besturingsinrichtingen worden beschadigd,
- elektrische functies uitvallen (knipperlicht, remlicht, claxon, contact, licht).

LET OP!

In verband met kortsluitingsgevaar moet voor werkzaamheden aan het elektrische syteem van het voertuig altijd de minpool worden losgekoppeld.

Bij voertuigen met een extra accu moet ook hier de minpool worden losgekoppeld.

Neem daarom de volgende instructies in acht:

- Gebruik bij werkzaamheden aan de volgende leidingen alleen geïsoleerde kabelschoenen, stekkers en vlaksteker-kabelschoenen:

• 30 (ingang van accu plus direct)
• 15 (geschakelde plus, achter accu)
• 31 (retourleiding vanaf accu, massa)
  – L (richtingaanwijzers links)
• R (richtingaanwijzers rechts)

Gebruik geen kroonstenen.

• Gebruik een krimptang voor het verbinden van de kabels.
• Schroef de kabel bij aansluitingen aan leiding 31 (massa)

- met kabelschoen en getande ring aan een massaschroef van het voertuig of - met kabelschoen en plaatschroef aan de carrosserieplaat.

Let op een goede massaverbinding!

Bij het loskoppelen van de minpool van de accu verliezen alle vluchtige geheugens van de elektronica voor comfortvoorzieningen de opgeslagen data.

- De volgende data moet u afhankelijk van de voertuiguitrusting opnieuw instellen:

• r a d i o c o d e
• vo er tu i g k l o k
• tijdschakelklok
• bo o r d c o m p u t e r
• stoelinstelling

Instructies voor het instellen vindt u in de betreffende gebruiksaanwijzing.

Neem bij de montage de volgende instructies in acht:

VOORZICHTIG!

• Bevestig de in het voertuig te monteren delen zodanig, dat deze in geen geval (hard remmen, verkeersongeval) los kunnen raken en tot verwondingen bij de inzittenden van het voertuig kunnen leiden.
• Bevestig onderdelen die afgedekt onder bekledingen moeten worden aangebracht zodanig, dat ze niet losraken of andere onderdelen en leidingen beschadigen en geen functies van het voertuig (besturing, pedalen etc.) kunnen beperken.

- Neem altijd de veiligheidsinstructies van de fabrikant van het voertuig in acht. Een paar werkzaamheden (bijv. aan beveiligingssystemen zoals AIR-BAG etc.) mogen alleen door geschoolde vaklui uitgevoerd worden.

LET OP!

• Let er bij het boren op dat er ook achter het te doorboren oppervlak genoeg ruimte is voor de boor, zo kunt u schade voorkomen.
• Ontbraam elk boorgat en behandel de boorgaten met antiroestmiddel.

Neem bij werkzaamheden aan elektrische onderdelen de volgende instructies in acht:

LET OP!

• Gebruik voor het controleren van de spanning in elektrische leidingen alleen een diodetestlamp of een voltmeter.
  Testlampen met een lampbehuizing gebruiken te veel stroom, hierdoor kan de elektronica in het voertuig worden beschadigd.
• Let er bij het leggen van de elektrische aansluitingen op dat deze
• niet worden geknikt of verdraaid,
• niet langs randen schuren,
• niet zonder bescherming door doorvoeren met scherpe randen worden gelegd.
• Isoleer alle verbindingen en aansluitingen.
• Borg de kabels tegen mechanische belasting met kabelverbinders of isolatieband, bijv. aan de aanwezige leidingen.

Neem de volgende instructies bij het gebruik van de stoelverwarming in acht:

• Leg geen spitse of zware voorwerpen op de stoel, aangezien anders de stoelverwarming kan worden beschadigd.
• Personen met een gestoord warmtegevoel mogen de stoelverwarming enkel op niveau I gebruiken.
• Leg bij ingeschakelde stoelverwarming geen warmtedempende voorwerpen zoals dekens of mantels op de stoel.
• De stoelverwarming kan door gemorste vloeistoffen op de stoel worden beschadigd.
• Schakel de schakelaar nooit in natte toestand in.

3 Omvang van de levering

MagicComfort MSH60

Nr. in afb. 4, pagina 4	Aantal Omschrijving Artikelnr.
1 2 Verwarmingselement leuning 9101700028
2 2 Verwarmingselement zitvlak 9101700027
3 1	Aansluitkabel met relais en schakelaar 9101700030
-	1 Boormal
-4 Dubbelzijdig plakband
-	1 Bedieningshandleiding

MagicComfort MSH601

Nr. in afb. 4, pagina 4	Aantal Omschrijving Artikelnr.
1	1 Verwarmingselement leuning 9101700028
2 1	Verwarmingselement zitvlak 9101700027
3 1	Aansluitkabel met relais en schakelaar 9101700029
-	1 Boormal
-2 Dubbelzijdig plakband
-	1 Bedieningshandleiding

4 T o e b e h o r

Ale toebehoren verkrijgbaar (niet in de leveringsomvang inbegrepen):

Omschrijving	Artikel-nr.
Schakelaar	9101700033

5 Gebruik volgens bestemming

De stoelverwarmingen MagicComfort MSH60 (artikelnr. 9600000393) en MSH601 (artikelnr. 9600000394) zijn ontworpen voor het inbouwen in de voorste voertuigstoelen.

LET OP!

Bij voertuigen met zijairbags in de leuningen van de stoel, stoel-bezettingsherkenning of kinderstoelherkenning moeten de gegevens van de fabrikant van het voertuig in acht worden genomen.

6 Technische beschrijving

De verwarmingselementen van de stoelverwarmingen MagicComfort MSH60 en MagicComfort MSH601 kunnen in de bestuurderstoel en de bijrijderstoel worden ingebouwd.

De vorm van de stoel wordt niet veranderd door de verwarmingselementen.

De stoelverwarming wordt bediend met een schakelaar.

7 Stoelverwarming monteren

7.1 Benodigd gereedschap (afb. 1, pagina 3)

Voor inbouw en montage heeft u de volgende gereedschappen nodig:

• Set boren (1)
• Boormachine (2)
  • Schroevendraaier (3)
• Set ring- of steeksleutels (4)
• Rolmaat (5)
• Hamer (6)
• Center (7)

Voor de elektrische aansluiting en de controle daarvan heeft u de volgende hulpmiddelen nodig:

• Diodetestlamp (8) of voltmeter (9)
• Krimptang (10)

• Isolatieband (11)
• Heteluchtföhn (13)
• Soldeerbout (14)
• Soldeertin (15)
  • Evt. kabeldoorvoertulen

Voor het bevestigen van de kabels hebt u evt. nog meer kabelverbinders nodig.

7.2 Stoelverwarming monteren

De stoelverwarming MagicComfort MSH60 bevat verwarmingselementen voor de bestuurder- en bijrijderstoel, de stoelverwarming MagicComfort MSH601 heeft enkel verwarmingselementen voor de bestuurder- of bijrijderstoel.

Stoel demonteren

▶Beveilig het voertuig tegen wegrollen.

LET OP!

Neem bij voertuigen met zijairbags in de stoelleuning de gegevens van de fabrikant voor de demontage van de stoel en bekleding in acht.

▶ Controleer de monteerbaarheid aan de hand van deze montagehandleiding en de informatie van de fabrikant.
▶Verwijder de bevestigingsschroeven van de voertuigstoel.
▶Til de stoel uit het voertuig.

Stoel voorbereiden

▶Verwijder alle kunststof bekledingen van de stoel, om toegang te krijgen tot de bevestigingen van het bekledingtextiel.
▶ Haal de leuningen van het zitvlak (afb. 5, pagina 4 en afb. 6, pagina 4).
▶Open de bekleding van het zitvlak.

Het bekledingtextiel is meestal met een brede kartonstrook of een metalen draad in een vouw in het onderstel geklemd.

▶ Maak de bevestigingen los met een schroevendraaier en een tang (afb. 7, pagina 4 en afb. 8, pagina 5).
▶ Maak eventueel aanwezige bekledingklemmen of dwarsbanden (afb. 9, pagina 5) los.

Verwarmingselement voor het zitvlak monteren

LET OP!

De verwarmingsleidingen mogen niet worden beschadigd of extreem geknikt. Indien u in het verwarmingselement moet snijden, let dan op het verloop van de verwarmingsleidingen.

▶Plaats het verwarmingselement voor het zitvlak tussen bekledingstof en schuimkern van het zitvlak (afb. 10, pagina 5).

INSTRUCTIE

Voor de overbrugging van naadgleuven of dwarsbanden, waarmee de stoelbekleding extra op de schuimkern wordt bevestigd, is op het verwarmingselement van het zitvlak een uitsparing aangebracht.

▶ Afhankelijk van de stoel plaatst u dit deel door de naadgleuven (afb. 11, pagina 5) of legt u dit deel door de insnijdingen in de tunnel voor de dwarsbanden.
Bevestig het verwarmingselement met dubbelzijdig plakband tegen verschuiven op de schuimkern. Let erop, dat er geen vouwen of knikken ontstaan.

Verwarmingselement voor de leuning monteren

▶ Open de bekleding van de leuning in het onderste gedeelte (afb. 12, pagina 5).
▶ Schuif het verwarmingselement in de tussenruimte tussen zittingbekleding en zitkussen (afb. 13, pagina 5).
▶ Bevestig het verwarmingselement zonder vouwen met dubbelzijdig plakband.

INSTRUCTIE

Het verwarmingsvlak hoeft slechts ca. 30 – 35 cm over het zitvlak te komen, aangezien de bestuurder in een normale zitpositie slechts tegen dit deel leunt.

Indien de stoelen met zijairbags zijn uitgerust, dan moeten er op de bekleding breuklijnen worden aangebracht. De stoelbekleding mag daarom niet te sterk worden getrokken of verschoven.

Stoel monteren

▶Til de stoel in het voertuig.
▶Bevestig de voertuigstoel met de bevestigingsschroeven.

Elektrisch aansluiten

De stoelverwarming MagicComfort MSH60 heeft een schakelaar voor de bestuurdersstoel en een schakelaar voor de bijrijderstoel. De stoelverwarming MagicComfort MSH601 heeft slechts één schakelaar voor één van de stoelen.

Het totale schakelschema vindt u in afb. 18, pagina 6.

LET OP!

Let in het bijzonder in het deel van de stoelrails op een veilige legging.

▶ Zoek en geschikte montageplek voor de schakelaar van de stoelverwarming. Indien mogelijk gebruikt u hiervoor de bestaande blinde kappen.
Controleer of er achter de bekleding voldoende plaats is voor de montage van de schakelaar.
▶ Teken de uitsnijding voor de schakelaar met de meegeleverde sjabloon (afb. 17, pagina 5).
▶Snijd het gemarkeerde bereik met geschikt gereedschap uit
▶ Monteer de schakelaar in de uitsparing (afb. 14, pagina 5).
Leg de vooraf gemonteerde kabelboom, zonder dat de kabels kunnen knikken of doorschuren (afb. 15, pagina 5).

8 Stoelverwarming gebruiken

▶Schakel de stoelverwarming met de betreffende schakelaar in (stand of stand)
▶ Voor het uitschakelen van de stoelverwarming: Zet de betreffende schakelaar in de middelste stand.

9 Garantie

De wettelijke garantieperiode is van toepassing. Als het product defect is, wendt u zich tot het filiaal van de fabrikant in uw land (adressen zie achterkant van de handleiding) of tot uw speciaalzaak.

Voor de afhandeling van de reparatie of garantie dient u het volgende mee op te sturen:

• defecte onderdelen,
• een kopie van de factuur met datum van aankoop,
• reden van de klacht of een beschrijving van de storing.

10 Afvoer

▶Laat het verpakkingsmateriaal indien mogelijk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betreffende afvoervoorschriften.

	MagicComfort MSH60 MagicComfort MSH601
Artikel-nr.: 9600000393 9600000394
Bedrijfsspanning: 12 V---
Stroomverbruik: Niveau I: 1,8 A per zitplaatsNiveau II: 3,4 A per zitplaats		Niveau I: 1,8 ANiveau II: 3,4 A
Afmetingen: Zitelement: 400 x 280 mmLeuningelement: 300 x 280 mm
