KÄYTTÖOHJE MSH601 DOMETIC

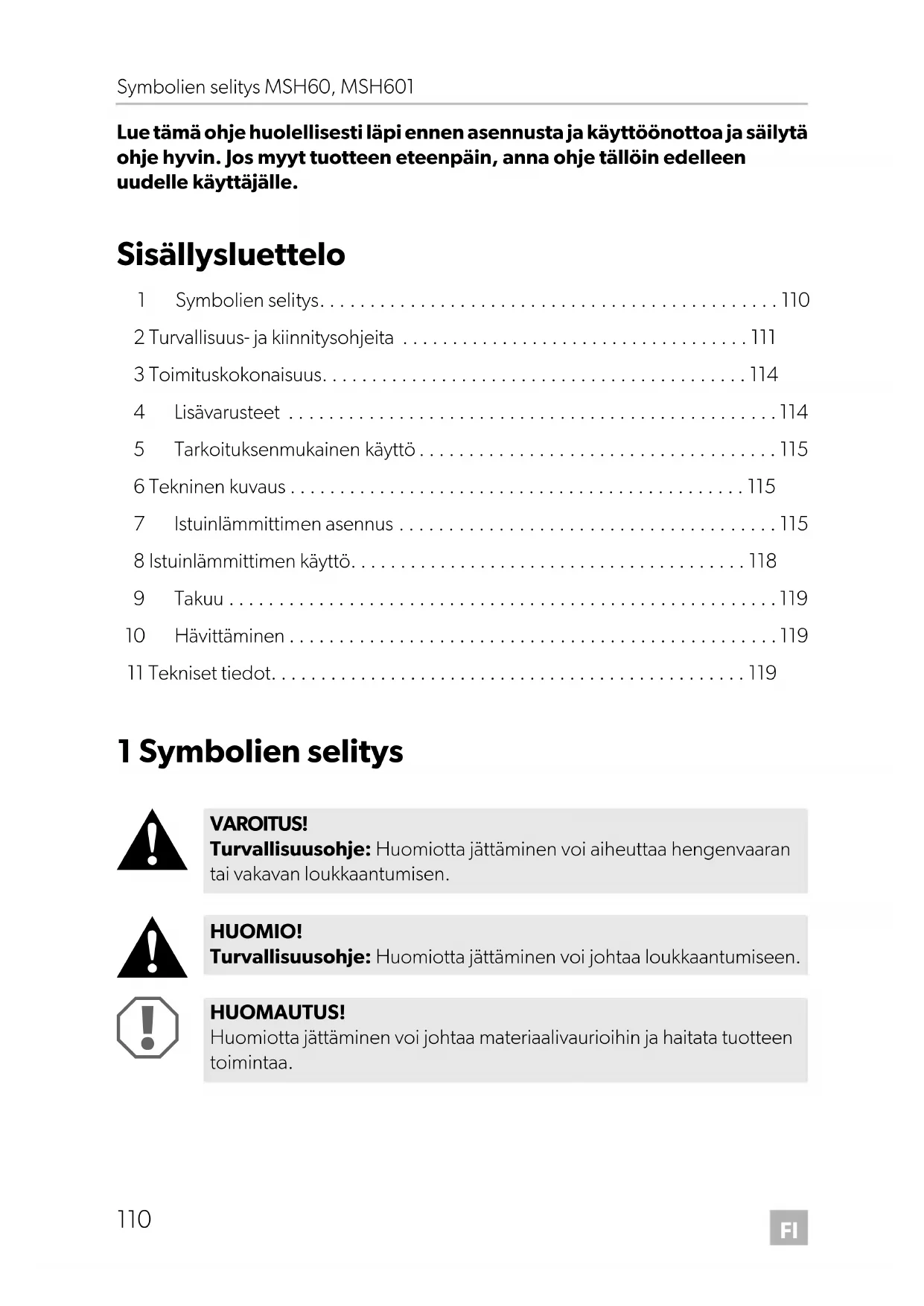

• Lue tämä ohje huolellisesti läpi ennen asennusta ja käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle. Sisällysluettelo 1 Symbolien selitys p. 110
• 2 Turvallisuus- ja kiinnitysohjeita p. 111
• 3 Toimituskokonaisuus p. 114
• 4 Lisävarusteet p. 114
• 5 Tarkoituksenmukainen käyttö p. 115
• 6 Tekninen kuvaus p. 115
• 7 Istuinlämmittimen asennus p. 115
• 8 Istuinlämmittimen käyttö p. 118
• 9 Takuu p. 119
• 10 Hävittäminen p. 119
• 11 Tekniset tiedot 1 Symbolien selitys p. 119

VAROITUS! Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaaran tai vakavan loukkaantumisen. HUOMIO! Turvallisuusohje: Huomiotta jättäminen voi johtaa loukkaantumiseen. HUOMAUTUS! Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa. MSH60-MSH601-IO-16s.book Seite 110 Dienstag, 30. August 2016 6:23 18FI MSH60, MSH601 Turvallisuus- ja kiinnitysohjeita

2 Turvallisuus- ja kiinnitysohjeita Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:

• asennus- tai liitäntävirheet

• tuotteeseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot

• tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset

• käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen Noudata ajoneuvovalmistajan ja autoalan ammattipiirien antamia turvallisuusohjeita ja vaatimuksia!

VAROITUS! Riittämättömät johtimet voivat aiheuttaa oikosulun, jonka takia

• ilmatyyny (airbag) laukeaa,

• elektroniset ohjauslaitteistot vahingoittuvat,

• sähköiset toiminnot lakkaavat toimimasta (vilkku, jarruvalo, äänimerkki, sytytys, valot).

HUOMAUTUS! Irrota akun miinusnapa oikosulkuvaaran takia aina ennen ajoneuvo- elektroniikkaan liittyvien töiden aloittamista. Jos ajoneuvossa on lisäakku, myös sen miinusnapa täytyy irrottaa. Noudata siksi seuraavia ohjeita:

• Käytä töissä, jotka koskevat seuraavia johtimia, vain eristettyjä kaapelikenkiä, pis- tokkeita ja abico-liittimiä: – 30 (suora plus akusta) – 15 (kytketty plus, akun takana) – 31 (akun paluujohdin, maa) – L (vilkku, vasen) – R (vilkku, oikea) Älä käytä sokeripaloja.

• Käyttäkää johtojen liittämiseen abico-pihtejä. OHJE Tuotteen käyttöä koskevia lisätietoja. MSH60-MSH601-IO-16s.book Seite 111 Dienstag, 30. August 2016 6:23 18FI Turvallisuus- ja kiinnitysohjeita MSH60, MSH601

• Ruuvaa johto liittäessäsi johtimeen 31 (maad.) – kaapelikengällä ja lukkoprikalla ajoneuvon omaan maadoitusruuviin tai – kaapelikengällä ja peltiruuvilla ajoneuvon koripeltiin. Huolehdi hyvästä maadoituksesta! Kun akun miinusnapa irrotetaan, kaikista mukavuuselektroniikan sähköisistä muisteista häviää niihin tallennetut tiedot.

• Aseta ajoneuvon varustelusta riippuen seuraavat tiedot uudelleen: –radiokoodi – ajoneuvokello – kytkinkello – ajoneuvotietokone –istuimen asento Asetusohjeita löydät kustakin käyttöohjeesta. Noudata asennuksessa seuraavia ohjeita:

• Kiinnitä ajoneuvoon asennettavat osat siten, etteivät ne missään tapauksessa (äkkijarrutus, liikenneonnettomuus) irtoa ja johda mat- kustajien loukkaantumiseen.

• Kiinnitä järjestelmän verhousten alle kiinnitettävät osat siten, että ne eivät voi irrota tai vahingoittaa muita osia ja johtimia tai haitata mitään ajoneuvon toimintoja (ohjaus, polkimet jne.)

• Ota aina huomioon ajoneuvon valmistajan turvallisuusohjeet. Eräitä töitä (esim. turvatyynyn tapaiset järjestelmät jne.) saa tehdä vain koulutuksen saanut ammattihenkilökunta.

• Huolehdi poratessasi siitä, että poran terällä on reiän takana riittävästi tilaa, jotta terä ei aiheuta vaurioita.

• Pyöristä kaikkien reikien reunat ja käsittele ne ruostesuoja-aineella. Noudata seuraavia ohjeita sähköisiin osiin liittyvissä töissä:

• Käytä sähköjohtimien jännitteisyyden tarkastamiseen vain diodin testi- kynää tai volttimittaria. Loistelampulla toimivat testikynät ottavat liian paljon virtaa, mikä voi johtaa ajoneuvoelektroniikan vahingoittumiseen. MSH60-MSH601-IO-16s.book Seite 112 Dienstag, 30. August 2016 6:23 18FI MSH60, MSH601 Turvallisuus- ja kiinnitysohjeita

• Huolehdi ennen sähköjohtojen vetämistä siitä, että ne – ei ole taitteella tai kierteellä, – eivät hankaa reunoihin, – eivät kulje suojaamattomina teräväreunaisista rei'istä.

• Eristä kaikki johtimet ja liitännät.

• Kiinnitä johdot mekaanisen kuormituksen estämiseksi johtokiinnitti- millä tai eristysnauhalla, esim. ajoneuvossa jo oleviin johtoihin. Noudata istuinlämmittinen käytössä seuraavia ohjeita:

• Älä aseta istuimelle teräviä tai raskaita esineitä, muutoin istuinlämmitys voi vaurioitua.

• Ihmiset, joiden lämmöntuntemus on erittäin herkkä, tulisi käyttää istuinlämmitintä ainoastaan tasolla I.

• Kun istuinlämmitin on päällä, ei sen päälle saa asettaa lämpöä eristäviä esineitä, kuten peittoja tai takkeja.

• Istuinlämmitin voi vaurioitua, jos sen päälle kaatuu nesteitä.

• Istuinlämmitintä ei saa koskaan kytkeä päälle märkänä. MSH60-MSH601-IO-16s.book Seite 113 Dienstag, 30. August 2016 6:23 18FI Toimituskokonaisuus MSH60, MSH601

3 Toimituskokonaisuus MagicComfort MSH60 MagicComfort MSH601 4 Lisävarusteet Saatavissa lisävarusteena (ei sisälly toimituskokonaisuuteen): Nro kuva 4, sivulla 4 Määrä Nimitys Tu o te nr o. 1 2 Lämpövastus noja 9101700028 2 2 Lämpövastus istuinpinta 9101700027 3 1 Liitäntäjohto releellä ja kytkimellä 9101700030 – 1 Poraussabluuna – 4 Kaksipuolinen teippi – 1 Käyttöohje Nro kuva 4, sivulla 4 Määrä Nimitys Tu o te nr o. 1 1 Lämpövastus noja 9101700028 2 1 Lämpövastus istuinpinta 9101700027 3 1 Liitäntäjohto releellä ja kytkimellä 9101700029 – 1 Poraussabluuna – 2 Kaksipuolinen teippi – 1 Käyttöohje Nimitys Tuote-nr. Kytkimellä 9101700033 MSH60-MSH601-IO-16s.book Seite 114 Dienstag, 30. August 2016 6:23 18FI MSH60, MSH601 Tarkoituksenmukainen käyttö

5 Tarkoituksenmukainen käyttö Istuinlämmittimet MagicComfort MSH60 (tuotenumero 9600000393) ja MSH601 (tuotenumero 9600000394) on tarkoitettu asennettavaksi ajoneuvon etuistuimiin.

6 Tekninen kuvaus Istuinlämmittimien MagicComfort MSH60 ja MagicComfort MSH601 lämpövastukset voidaan asentaa kuljettajan istuimelle sekä matkustajan istuimelle. Istuimen muoto ei muutu lämpövastusten myötä. Istuinlämmitintä käytetään kytkimellä. 7 Istuinlämmittimen asennus

7.1 Tarvittavat työkalut (kuva 1, sivulla 3

Kiinnittämiseen ja asentamiseen tarvitsette seuraavia työkaluja:

• Lenkki- tai kiintoavainsarja (4)

• Merkkipuikko (7) Sähköliitäntää ja sen tarkastamista varten tarvitsette seuraavia apuvälineitä:

• Diodisähkökynä (8) tai volttimittari (9)

• Lämminilmapuhallin (13) HUOMAUTUS! Ajoneuvoissa, joiden istuinnojissa on sivuilmatyynyt, istuintunnistus tai turvaistuimen tunnistus, on noudatettava ajoneuvon valmistajan ohjeita. MSH60-MSH601-IO-16s.book Seite 115 Dienstag, 30. August 2016 6:23 18FI Istuinlämmittimen asennus MSH60, MSH601

• Mahd. johdon läpivientiholkkeja Johtojen kiinnittämiseen tarvitaan mahdollisesti vielä lisää johtokiinnittimiä.

7.2 Istuinlämmittimen asennus

Istuinlämmittimessä MagicComfort MSH60 on lämpövastukset sekä kuljettajan että matkustajan paikalle, istuinlämmittimessä MagicComfort MSH601 lämpövastukset ainoastaan kuljettajan tai matkustajan istuimelle. Istuimen purkaminen ➤ Varmista ajoneuvo poisrullaamista vastaan.

➤ Tarkasta asennusmahdollisuudet tämän asennusohjeen sekä valmistajan tietojen mukaan. ➤ Poista kuljettajan istuimen kiinnitysruuvit. ➤ Nosta istuin ajoneuvosta ulos. Istuimen valmistelu ➤ Poista istuimesta kaikki muoviverhoukset, että pääset käsiksi päällysteiden kiinnitykseen. ➤ Irrota noja istuinpinnasta (kuva 5, sivulla 4 ja kuva 6, sivulla 4). ➤ Avaa istuinpinnan istuinpäällinen. Päällyste on yleensä kiinnitetty leveällä pahvilla tai metallilangalla laskostettu alustaan. ➤ Avaa kiinnitykset ruuvimeisselillä ja pihdeillä (kuva 7, sivulla 4 ja kuva 8, sivulla 5). ➤ Avaa mahdolliset tyynypidikkeet tai poikittaispalkit (kuva 9, sivulla 5). HUOMAUTUS! Noudata valmistajan ohjeita istuinten ja pehmusteiden purkamisessa, jos ajoneuvon istuinnojassa on sivuilmatyynyt. MSH60-MSH601-IO-16s.book Seite 116 Dienstag, 30. August 2016 6:23 18FI MSH60, MSH601 Istuinlämmittimen asennus

Istuinpinnan lämpövastuksen asennus

➤ Ohjaa istuinpinnan lämpövastus päällysteen ja pehmusteen väliin (kuva 0, sivulla 5).

➤ Istuimesta riippuen ohjaa tämä alue ompelusaumojen (kuva a, sivulla 5) läpi tai aseta tämä alue poikittaispalkkitunnelin leikkausten läpi. ➤ Kiinnitä lämpövastus pehmusteeseen kaksipuolisella tarranauhalla, ettei se pääse liukumaan. Katso, ettei muodostu taitteita tai mutkia. Nojan lämpövastuksen asennus ➤ Avaa nojan päällyste alapuolelta (kuva b, sivulla 5). ➤ Työnnä lämpövastus istuinpäällysteen ja pehmusteen väliseen tilaan (kuva c, sivulla 5). ➤ Kiinnitä lämpövastus kaksipuolisella tarranauhalla ilman taitteita.

Istuimen asennus ➤ Nosta istuin ajoneuvoon. ➤ Kiinnitä ajoneuvon istuin kiinnitysruuveilla. HUOMAUTUS! Lämpöjohtimia ei saa vaurioittaa tai taittaa terävästi. Jos lämpövastusta pitää leikata, huomioi lämpöjohtimien kulku. OHJE Niiden saumojen tai poikittaispalkkien yhdistämiseen, joilla päällyste kiinnitetään lisäksi pehmusteeseen, on istuinpinnan lämpövastuksessa ura. OHJE Lämmityspinnan tarvitsee ulottua ainoastaan 30 – 35 cm istuinpinnan yli, koska kuljettaja nojaa normaalissa asennossa ainoastaan tälle alueelle. Jos istumissa on sivuturvatyynyt, on päällysteen kankaassa määritetty rikkoutumiskohta. Istuimen päällystettä ei saa sen vuoksi vetää tai työntää liian kovasti. MSH60-MSH601-IO-16s.book Seite 117 Dienstag, 30. August 2016 6:23 18FI Istuinlämmittimen käyttö MSH60, MSH601

Sähköinen liittäminen Istuinlämmittimessä MagicComfort MSH60 on aina yksi kytkin kuljettajan ja matkustajan istuinta varten, istuinlämmittimessä MagicComfort MSH601 ainostaan yksi valittua istuinta varten. Kokonaiskytkentäkaavion löydät kohdasta: kuva h, sivulla 6.

➤ Etsi sopiva asennuspaikka istuinlämmittimen kytkimelle. Käytä mahdollisuuksien mukaan oheisia tulppia. Varmista, että verhouksen takana on riittävästi tilaa kytkimen asennukselle. ➤ Piirrä kytkimen leikkuukohta oheisella sapluunalla (kuva g, sivulla 5). ➤ Leikkaa merkitty alue vastaavalla työkalulla ➤ Asenna kytkin leikkauskohtaan (kuva d, sivulla 5). ➤ Vedä valmisteltu johtonippu siten, etteivät johdot voi taittua tai sotkeentua (kuva e, sivulla 5). 8 Istuinlämmittimen käyttö ➤ Kytke istuinlämmitin päälle siihen kuuluvalla kytkimellä (taso tai taso ). ➤ Istuinlämmittimen kytkentä pois: Aseta vastaava kytkin keskiasentoon. HUOMAUTUS! Huomioi johtojen turvallinen vetäminen istuinkiskojen kohdalla. MSH60-MSH601-IO-16s.book Seite 118 Dienstag, 30. August 2016 6:23 18FI MSH60, MSH601 Takuu

9Takuu Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi. Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat:

• kopio ostolaskusta, jossa näkyy ostopäivä,

• valitusperuste tai vikakuvaus. 10 Hävittäminen ➤ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi. 11 Tekniset tiedot MagicComfort MSH60 MagicComfort MSH601Tuote-nro.: 9600000393 9600000394Käyttöjännite: 12 VgVirrankulutus: Taso I: 1,8 A istuinta kohdenTaso II: 3,4 A istuinta kohdenTaso I: 1 ,8 A Taso II: 3,4 A Mitat: Istuinelementti: 400 x 280 mmSelkänojaelementti: 300 x 280 mm MSH60-MSH601-IO-16s.book Seite 119 Dienstag, 30. August 2016 6:23 18RU Пояснение символов MSH60, MSH601
