BRUKSANVISNING MSH601 DOMETIC
Monterings- og bruksanvisning.....100
FI
- Isolér alle forbindelser og tilslutninger.
6 Teknisk beskrivelse
Les bruksanvisningen nøye før du monterer og tar apparatet i bruk, og ta vare på den. Hvis produktet selges videre, må du sørge for å gi bruksanvisningen videre også.
Innhold
1 Symbolforklaringer....100
2 Råd om sikkerhet og montering 101
3 Leveringsomfang....104
4 Tilbehør....104
5 Forskriftsmessig bruk ....105
6 Teknisk beskrivelse .....105
7 Montere setevarme....105
8 Bruke setevarme....108
9 Garanti....109
10 Deponering....109
11 Tekniske data....109
1 S y m b o l f o
ADVARSEL!
Sikkerhetsregel: Hvis man ikke overholder denne regelen, kan det føre til død eller alvorlig skade.
FORSIKTIG!
Utfyllende informasjon om bruk av produktet.

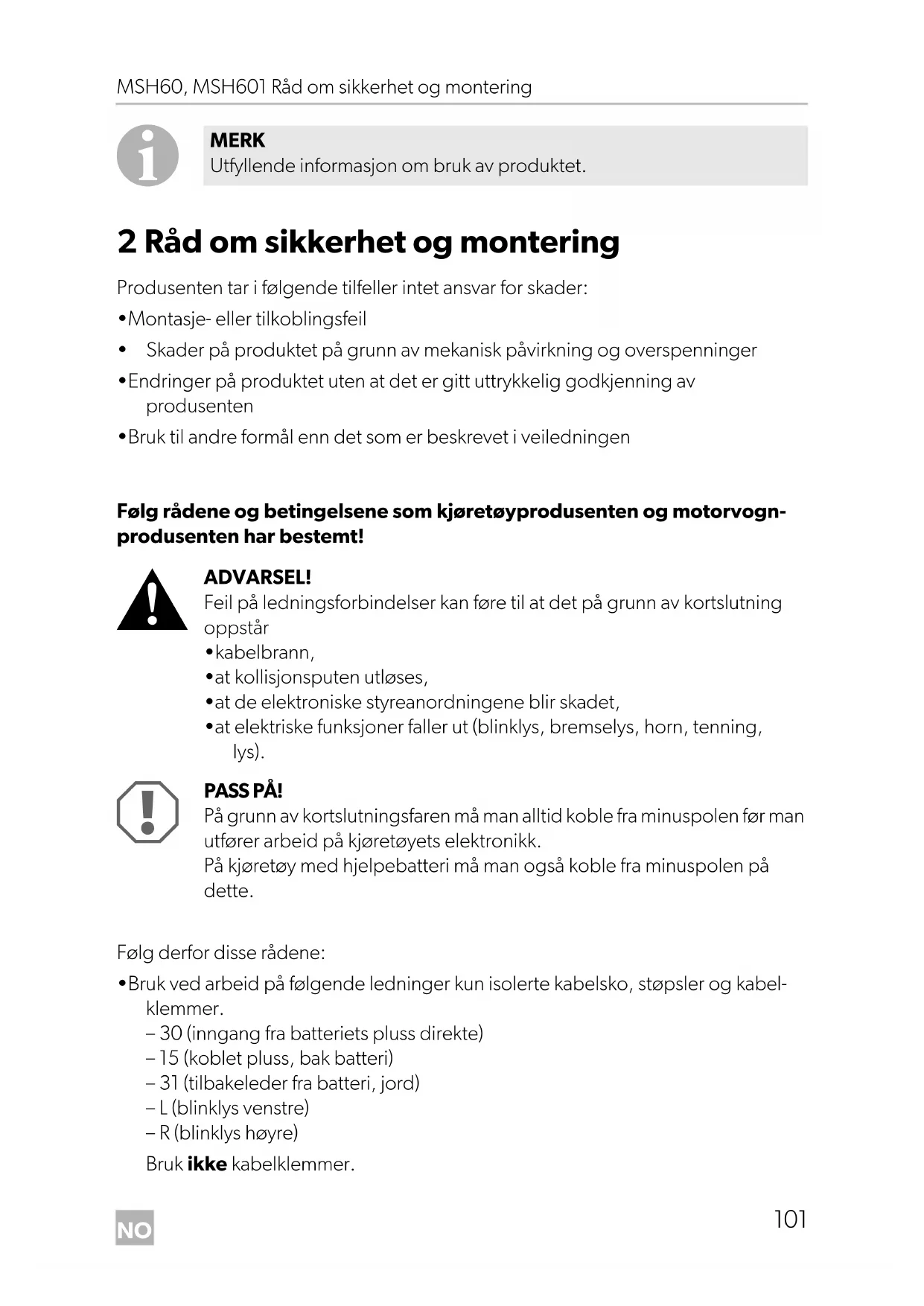

2 Råd om sikkerhet og montering
Produsenten tar i følgende tilfeller intet ansvar for skader:
• Montasje- eller tilkoblingsfeil
- Skader på produktet på grunn av mekanisk påvirkning og overspenninger
- Endringer på produktet uten at det er gitt uttrykkelig godkjenning av produsenten
- Bruk til andre formål enn det som er beskrevet i veiledningen
Følg rådene og betingelsene som kjøretøyprodusenten og motorvognprodusenten har bestemt!
ADVARSEL!
Feil på ledningsforbindelser kan føre til at det på grunn av kortslutning oppstår
• kabelbrann,
- at kollisjonsputen utløses,
- at de elektroniske styreanordningene blir skadet,
- at elektriske funksjoner faller ut (blinklys, bremselys, horn, tenning, lys).
PASS PÅ!
På grunn av kortslutningsfaren må man alltid koble fra minuspolen før man utfører arbeid på kjøretøyets elektronikk.
På kjøretøy med hjelpebatteri må man også koble fra minuspolen på dette.
Følg derfor disse rådene:
- 30 (inngang fra batteriets pluss direkte)
- 15 (koblet pluss, bak batteri)
- 31 (tilbakeleder fra batteri, jord)
- L (blinklys venstre)
- R (blinklys høyre)
Ved frakobling av minuspolen til batteriene mister alle flyktige minner i komfortelektronikken de lagrede dataene.
- Følgende data må stilles inn på nytt, avhengig av kjøretøyets utrustning:
- r a d i o k o d e
- k j ø r e t ø y u r
- tidskoblingsur
- k j ø r e c o m p u t e r
- sitteposisjon
Råd vedrørende innstilling finner du i relevant bruksanvisning.
Vær oppmerksom på følgende ved montering:
FORSIKTIG!
- Fest delene som er montert i kjøretøyet, slik at de ikke under noen omstendighet (bråbremsing, trafikkuhell) løsner og skader passa-sjerene.
- Fest tilhørende deler skjult under paneler, slik at de ikke kan løsne eller skade andre deler og ledninger, og slik at de ikke påvirker kjøretøyets funksjon (styring, pedaler osv.).
- Følg alltid sikkerhetsreglene til kjøretøyprodusenten. Enkelte typer arbeid (f. eks. på kollisjonsputesystem osv.) må kun utføres av fagfolk.
PASS PÅ!
- Ved boring må man for å unngå skader passe på at det er tilstrekkelig plass der boret går ut på den andre siden.
- Fjern gradene på alle hull som bores og behandle disse med rustbeskyttelsesmiddel.
Vær oppmerksom på følgende ved arbeid på elektriske deler:
PASS PÅ!
- For å teste spenningen i elektriske ledninger, må man kun bruke en diodetestlampe eller et voltmeter.
Testlamper med lyslegeme bruker for mye strøm, noe som kan skade kjøretøyelektronikken. - Ved forlegging av de elektriske tilkoblingene, må du passe på at disse
- ikke blir knekt eller deformert,
- ikke gnir på kanter,
- ikke legges uten beskyttelse gjennom gjennomføringer som har skarpe kanter.
- Isoler alle forbindelser og tilkoblinger.
- Sikre kabelen mot mekanisk belastning med kabelinnføringer eller isolasjonsbånd, f. eks. på eksisterende ledninger.
Vær oppmerksom på følgende ved bruk av setevarmen:
- Ikke legg noen spisse eller tunge gjenstander på setet, da dette kan skade setevarmen.
- Personer med redusert varmefølsomhet skal kun bruk setevarmen på trinn I.
- Ikke legg noen varmesamlende gjenstander, slik som pledd eller ytterklær på setet när setevarmen er påslått.
- Setevarmen kan skades hvis det søles væske på setet.
- Slå aldri på setevarmen i våt tilstand.
3 L e v e r i n g s
MagicComfort MSH60
Nr. i fig. 4, side 4
Antall Betegnelse Artikkelnr.
Antall Betegnelse Artikkelnr.
Fås som tilbehør (ikke inkludert i leveransen):
| Betegnelse | Artikkelnr. |
| Bryter | 9101700033 |
5 Forskriftsmessig bruk
MagicComfort MSH60 (art.-nr. 9600000393) og MSH601 (art.-nr. 9600000394) setevarme er utformet for innbygging i forsetene på kjøretøyet.
PASS PÅ!
For kjøretøy med sidekollisjonsputer i ryggstø, setesensorer eller barnesetesensor må kjøretøyprodusentens anvisninger følges.
6 Teknisk beskrivelse
Varmeelementene i setevarmen MagicComfort MSH60 og MagicComfort MSH601 kan monteres i førersetet og passasjersetet.
Formen på setet endres ikke gjennom varmeelementene.
Betjeningen av setevarmen skjer via en bryter.
7 Montere setevarme
7.1 Nødvendig verktøy (fig. 1, side 3)
Til montering trenger du følgende verktøy:
- Borsett (1)
• Bormaskin (2) - Skrutrekker (3)
• Nøkkelsett (4)
•Målestav (5) - Hammer (6)
•Kjørner (7)
Til elektrisk tilkobling og kontroll av denne trenger du følgende hjelpemidler:
• Diodetestlampe (8) eller voltmeter (9)
• Krympetang (10)
• Isolasjonsbånd (11)
• Varmluftpistol (13)
• Loddebolter (14)
•Loddetinn (15)
- Evt. kabelgjennomføringsnipler
Til å feste kabelen trenger du evt. flere kabelskjøtestykker.
7.2 Montere setevarme
Setevarmen MagicComfort MSH60 inneholder varmeelementer for førersetet og passasjersetet, setevarmen MagicComfort MSH601 har kun varmeelementer for førersetet eller passasjersetet.
Demonter sete
▶Sikre kjøretøyet mot å rulle vekk.
PASS PÅ!
Ta hensyn til produsentens anvisninger på kjøretøy med sidekollisjonsputer i ryggstø for demontering av setene og putene.
▶ Kontroller monterbarheten på grunnlag av denne monteringsanvisningen og produsentens informasjon.
▶Fjern festeskruene på kjøretøyets sete.
▶Løft setet ut av kjøretøyet.
Forbered setet
Fjern alle kunststoffkledninger rundt setet for å kunne nå festene til stofftrekket.
▶ Skill ryggstø fra seteflaten (fig. 5, side 4 og fig. 6, side 4).
▶Åpne setetrekket for seteflaten.
Stofftrekket er for det meste inneklemt med en bred papp eller en metalltråd i en fold på rammen.
▶ Løsne festene med en skrutrekker og en tang (fig. 7, side 4 og fig. 8, side 5).
▶ Løsne eventuelle polstringsklemmer eller tverrfester (fig. 9, side 5).
Monter varmeelement for seteflaten
PASS PÅ!
For å overbygge åpningene eller tverrfestene, der setetrekket også festes på skumkjernen, finnes et spor på varmeelementet for seteflaten.
Avhengig av sete, fører du dette området gjennom åpningene (fig. 11, side 5) eller legger området gjennom innsnittene i tverrfestetunnelen.
▶ Fest varmeelementet så det ikke sklir med dobbeltsidig tape på skumstoffkjernen.
Pass på at det ikke dannes noen folder eller bøyninger.
Montere varmeelement for ryggstø
▶ Åpne trekket for ryggstø i nedre område (fig. 12, side 5).
▶ Skyv varmelementet inn i mellomrommet mellom setetrekket og setepolstringen (fig. 13, side 5).
▶ Fest varmeelementet med dobbeltsidig tape uten folder.
MERK
Varmeflaten trenger bare å nå ca. 30 – 35 cm over seteflaten, da føreren kun lener seg mot setet i dette området ved normal sitteposisjon. Hvis setene er utstyrt med sidekollisjonsputer, er stofftrekket utstyrt med bruddsteder. Setetrekket skal derfor ikke trekkes eller skyves for hardt.
Montere setet
▶Løft setet inn i kjøretøyet.
▶ Fest kjøretøysetet med festeskruene.
Elektrisk tilkobling
Setevarmen MagicComfort MSH60 har en bryter for førersetet og passasjersetet, setevarmen MagicComfort MSH601 har kun en for det valgte setet.
Du finner hele koblingsskjemaet i fig. 18, side 6.
PASS PÅ!
Vær spesielt omhyggelig med plasseringen i området for seteskinnene.
▶Finn et egnet monteringssted for setevarmebryteren.
Hvis det er mulig, bruk blindkapper som medfølger.
Pass på at det er nok plass for montering av bryteren bak kledningen.
▶ Tegn på bryterutsnittet med medfølgende mal (fig. 17, side 5).
▶Lag hull i det markerte området med egnet verktøy
▶ Monter bryteren i hullet (fig. 14, side 5).
Legg inn det klargjorte kabeltreet uten at kablene kan knekkes eller skrapes opp (fig. 15, side 5).
8 Bruke setevarme
▶Slå på setevarmen med tilhørende bryter (trinn eller trinn).
▶Utkobling av setevarmen: Sett den tilhørende bryteren i midtstilling.
9 Garanti
Lovmessig garantitid gjelder. Hvis produktet skulle være defekt, kontakter du produsentens filial i ditt land (du finner adressene på baksiden av veiledningen) eller til din faghandler.
Ved henvendelser vedrørende reparasjon eller garanti, må du sende med følgende:
•defekt komponenter,
- kopi av kvitteringen med kjøpsdato,
- årsak til reklamasjonen eller beskrivelse av feilen.
10 Deponering
Når du tar produktet ut av drift for siste gang, må du sørge for å få informasjon om deponeringsforskrifter hos nærmeste resirkuleringsstasjon eller hos din faghandler.
11 Tekniske data
| MagicComfort MSH60 M | MagicComfort MSH601 | |
| Artikkelnr.: 9600000393 960 | 0000394 | |
| Driftsspenning: 12 V--- | ||
| Strømforbruk: Trinn I: 1,8 A per sete | Trinn II: 3,4 A per sete | Trinn I: 1,8 ATrinn II: 3,4 A |
| Mål: | Seteelement: 400 x 280 mmRyggleneelement: 300 x 280 mm | |
