MODE D'EMPLOI MSH601 DOMETIC
Instructions de montage et de service ....27
ES
Chauffage de siège, montage ultérieur
Veuillez lire attentivement cette notice avant le montage et la mise en service. Veuillez ensuite la conserver. En cas de passer le produit, veuillez le transmettre au nouvel acquéreur.

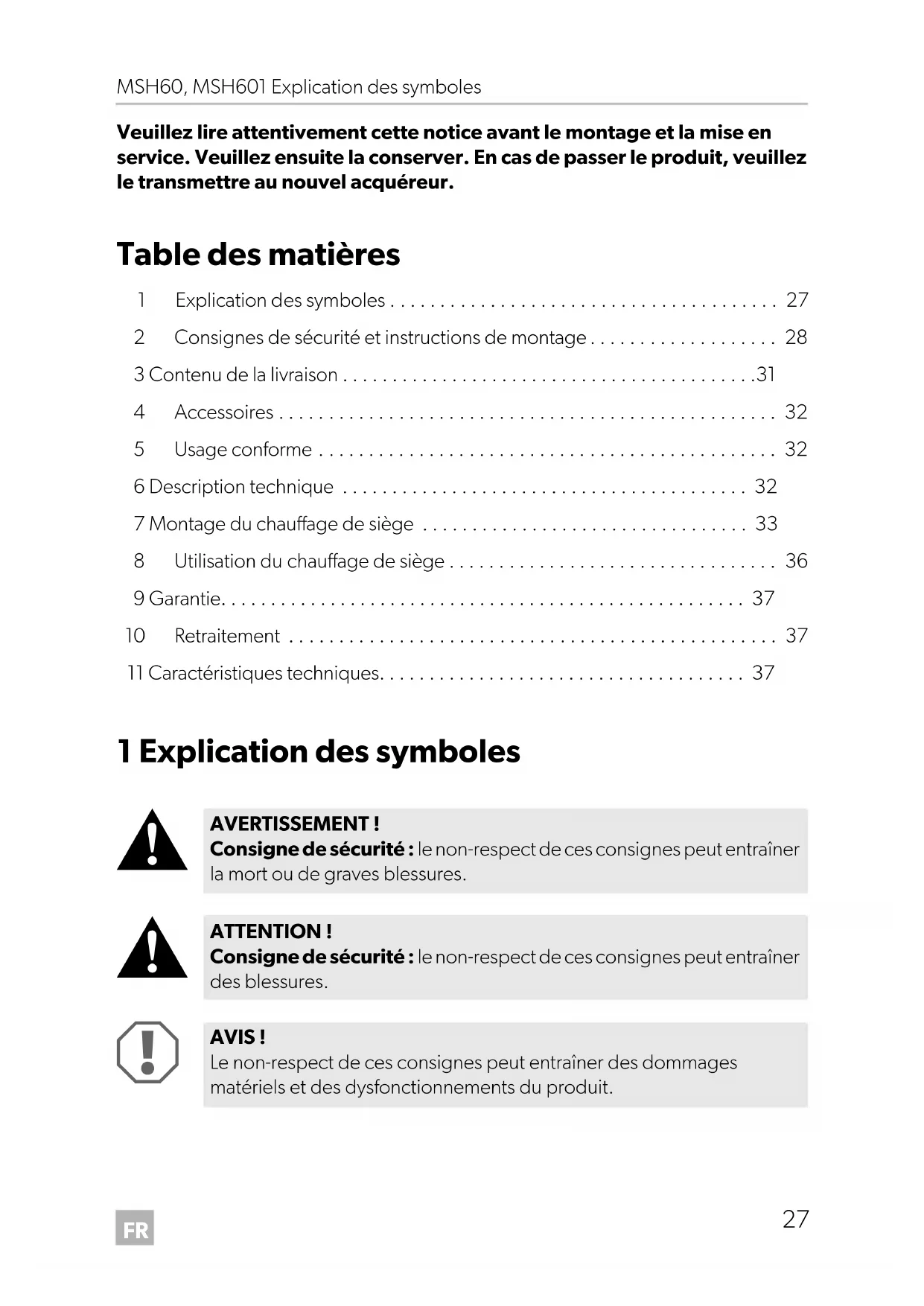

Table des matières
1 Explication des symboles 27
2 Consignes de sécurité et instructions de montage 28
3 Contenu de la livraison .... 31
4 Accessoires 32
5 Usage conforme 32
6 Description technique 32
7 Montage du chauffage de siège 33
8 Utilisation du chauffage de siège 36
9 Garantie.... 37
10 Retraitement 37
11 Caractéristiques techniques. 37
1 Explication des symboles
AVERTISSEMENT !
Consigne de sécurité : le non-respect de ces consignes peut entraîner la mort ou de graves blessures.
ATTENTION!
Consigne de sécurité : le non-respect de ces consignes peut entraîner des blessures.
AVIS!
Le non-respect de ces consignes peut entraîner des dommages matériels et des dysfonctionnements du produit.
REMARQUE
Informations complémentaires sur l'utilisation du produit.
2 Consignes de sécurité et instructions de montage
Le fabricant décline toute responsabilité pour des dommages dans les cas suivants :
• des défauts de montage ou de raccordement
• des influences mécaniques et des surtensions ayant endommagé le matériel
- des modifications apportées au produit sans autorisation explicite de la part du fabricant
- une utilisation différente de celle décrite dans la notice
Respectez les consignes de sécurité et autres prescriptions imposées par le fabricant du véhicule et par les professionnels de l'automobile !
AVERTISSEMENT!
Tout branchement électrique inadéquat peut entraîner un court-circuit causant
- la combustion de câbles,
• le déclenchement de l'airbag, - l'endommagement des dispositifs électroniques de commande,
- la défaillance des fonctions électriques (clignotants, feux-stop, klaxon, allumage, éclairage).
AVIS!
Débranchez toujours la borne négative avant de procéder à des travaux sur les éléments électriques du véhicule afin d'éviter tout risque de court-circuit.
Sur les véhicules équipés d'une batterie supplémentaire, vous devez également débrancher le pôle négatif de cette dernière.
Veuillez donc respecter les consignes suivantes :
- Pour tous les travaux sur les lignes électriques suivantes, n'utilisez que des cosses de câble, fiches et alvéoles pour contacts plats isolés :
- 30 (entrée directe pôle positif de la batterie)
- 15 (pôle positif connecté, derrière la batterie)
- 31 (ligne de retour à partir de la batterie, masse)
- L (clignotants gauches)
-
R (clignotants droits)
N'utilisez pas de dominos. -
Utilisez une pince à sertir pour relier les câbles.
• Pour les raccordements à la ligne électrique 31 (masse), vissez le câble
- à une vis de masse du véhicule, avec une cosse et une rondelle crantée, ou bien
- à la carrosserie, avec une cosse et une vis à tôle.
Veillez à une bonne transmission de la masse !
Lorsque vous débranchez le pôle négatif de la batterie, les mémoires volatiles de l'électronique de confort perdent toutes les données enregistrées.
- Vous devez procéder à un nouveau réglage des données suivantes en fonction de l'équipement du véhicule :
- c o d e r a d i o
- horloge du véhicule
- m i n u t e r i e
- ordinateur de bord
- position du siège
Les instructions de réglage figurent dans les notices d'utilisation correspondantes.
Veuillez respecter les consignes suivantes lors du montage :
ATTENTION!
- Fixez les pièces installées dans le véhicule de manière à ce qu'elles ne puissent en aucun cas se desserrer (freinage abrupt, accident) et risquer de causer des blessures aux occupants du véhicule.
- Fixez les pièces du système sous l'habillage de telle sorte qu'elles ne puissent pas se détacher, endommager d'autres pièces ou connexions, ni gêner le fonctionnement du véhicule (direction, pédales, etc.).
- Respectez toujours les consignes de sécurité du fabricant du véhicule. Certains travaux (p. ex. au niveau des systèmes de retenue, AIRBAG, etc.) doivent être effectués uniquement par un personnel spécialisé ayant reçu une formation correspondante.
AVIS!
- Avant de percer des trous, assurez-vous que vous disposez d'un espace suffisant de l'autre côté du trou à percer afin que la mèche n'occasionne aucun dégât.
- Ebavurez tous les trous et protégez-les avec un enduit anticorrosif.
Veuillez respecter les consignes suivantes pour les travaux sur les éléments électriques :
AVIS!
- Pour le contrôle de la tension des lignes électriques, n'utilisez qu'une lampe étalon à diode ou un voltmètre. Les lampes étalons à corps lumineux absorbent des courants trop élevés qui pourraient endommager les composants électroniques du véhicule.
- Lors de l'installation des raccordements électriques, veillez à ce que ceux-ci - ne soient ni pliés, ni tordus, - ne frottent pas contre des arêtes, - ne soient pas placés dans des passages à arêtes vives sans protection.
- Isolez toutes les connexions et tous les raccords.
- Protégez les câbles contre toute contrainte mécanique en les fixant par exemple aux lignes existantes à l'aide de serre-câbles ou de ruban vinyle.
Veillez à respecter les consignes suivantes lors de l'utilisation du chauffage de siège :
- Ne posez pas d'objets pointus ou lourds sur le siège afin de ne pas endommager le chauffage de siège.
- Pour les personnes ayant des problèmes de sensibilité à la chaleur, il est recommandé d'utiliser le chauffage de siège uniquement au niveau I.
-
Il est interdit de poser des objets empêchant le passage de la chaleur tels que des couvertures ou des manteaux sur le siège tant que le chauffage de siège est en marche.
-
Le chauffage de siège risque d'être endommagé si des liquides sont renversés sur le siège.
• Le chauffage de siège ne doit pas être mis en marche s'il est humide.
3 Contenu de la livraison
MagicComfort MSH60
| N° dans fig. 4, page 4 | Quantité Désignation N° d'article | |
| 1 2 Dossier de l'élément chauffant 9101700028 | ||
| 2 2 Surface d'assise de l'élément chauffant | 9101700027 | |
| 3 1 Câble de raccordement avec relais et commutateur | 9101700030 | |
| -1 Gabarit de perçage | ||
| -4 Ruban adhésif double face | ||
| -1 Notice d'utilisation |
MagicComfort MSH601
| N° dans fig. 4, page 4 | Quantité Désignation N° d'article | |
| 1 1 Dossier de l'élément chauffant 9101700028 | ||
| 2 1 Surface d'assise de l'élément chauffant | 9101700027 | |
| 3 1 Câble de raccordement avec relais et commutateur | 9101700029 | |
| - 1 Gabarit de perçage | ||
| - 2 Ruban adhésif double face | ||
| - 1 Notice d'utilisation |
4 A c c e s s o i r
Disponible en accessoires (non compris dans la livraison) :
Désignation N° d'article
Commutateur 9101700033
5 U s a g e c o n
Les chauffages de siège MagicComfort MSH60 (n° d'article 9600000393) et MSH601 (n° d'article 9600000394) sont conçus pour être installés dans les sièges avant de véhicules.
AVIS!
Sur les véhicules équipés d'airbags latéraux dans les dossiers, de système de reconnaissance de la présence d'un passager ou de détection de sièges enfant, il faut respecter les indications correspondantes fournies par le fabricant.
Les éléments chauffants des chauffages de siège MagicComfort MSH60 et MagicComfort MSH601 peuvent être intégrés dans le siège conducteur et le siège passager.
La forme du siège n'est nullement modifiée par les éléments chauffants.
Le chauffage de siège est commandé par le biais d'un commutateur.
7 Montage du chauffage de siège
7.1 Outils nécessaires (fig. 1, page 3)
Pour la mise en place et le montage, vous devez disposer des outils suivants :
- Jeu de mèches (1)
- Perceuse (2)
- Tournevis (3)
- Jeu de clés à œil ou de clés plates (4)
• Mètre (5)
• Marteau (6) - Pointeau (7)
Pour le raccordement électrique et le contrôle de celui-ci, vous devez disposer du matériel suivant :
• Lampe étalon à diode (8) ou voltmètre (9)
- Pince de sertissage (10)
- Ruban vinyl (11)
- Souffleur air chaud (13)
- Fer à souder (14)
- Etain à souder (15)
- Si nécessaire : passe-câbles
Pour la fixation des câbles vous aurez éventuellement besoin de serre-fils supplémentaires.
7.2 Montage du chauffage de siège
Le chauffage de siège MagicComfort MSH60 comprend des éléments chauffants pour les sièges conducteur et passager tandis que le chauffage de siège MagicComfort MSH601 comprend uniquement des éléments chauffants pour le siège conducteur ou passager.
Démontage du siège
▶Empêchez tout déplacement du véhicule.
AVIS!
Sur les véhicules équipés d'airbags latéraux dans les dossiers des sièges, suivez les indications du fabricant concernant le démontage des sièges et des rembourrages.
Avant de démonter les sièges, vérifiez s'il est possible de monter les chauffages de siège en vous référant aux instructions d'installation et aux informations du fabricant.
▶Retirez les vis de fixation du siège.
▶Sortez le siège du véhicule.
Préparation du siège
▶Retirez tous les habillages plastiques du siège afin de pouvoir accéder aux fixations de la housse.
▶ Séparez le dossier de la surface d'assise (fig. 5, page 4 et fig. 6, page 4).
▶Ouvrez la housse de la surface d'assise.
La plupart du temps, la housse est coincée dans une feuillure sur le socle inférieur au moyen d'un large morceau de carton ou d'un fil métallique.
▶ Desserrez les fixations à l'aide d'un tournevis et d'une pince (fig. 7, page 4 et fig. 8, page 5).
▶Retirez d'éventuelles agrafes du rembourrage ou des traverses existantes (fig. 9, page 5).
Installation de l'élément chauffant pour la surface d'assise
AVIS!
Veillez à ce que les conduites de chauffage ne soient pas endommagées, ni fortement pliées. S'il est nécessaire de couper l'élément chauffant, tenez compte du parcours des conduites.
▶ Insérez l'élément chauffant pour la surface d'assise entre la housse et le rembourrage (fig. 10, page 5).
REMARQUE
Une échancrure dans l'élément chauffant pour la surface d'assise permet d'adapter cet élément aux coutures ou aux traverses avec lesquelles la housse est fixée sur le rembourrage.
▶ Selon le siège, cette zone peut être insérée à travers les coutures (fig. 11, page 5) ou bien posée à travers des découpures dans le canal des traverses.
▶Fixez l'élément chauffant avec du ruban adhésif double face sur le rembourrage pour éviter qu'il ne glisse.
Veillez à ne pas former de plis, ni de coudes.
Installation de l'élément chauffant pour le dossier
▶ Ouvrez le revêtement du dossier au niveau de sa partie inférieure (fig. 12, page 5).
L'élément chauffant s'insère dans l'espace libre entre la housse et le rembourrage du siège (fig. 13, page 5).
▶Fixez-le en veillant à ne pas le plier au moyen d'un ruban adhésif double face.
REMARQUE
Il suffit d'introduire la surface de chauffage jusqu'à une hauteur d'env. 30 – 35 cm dans le dossier, le dos du conducteur reposant uniquement sur cette partie lorsqu'il est assis normalement.
Si les sièges sont équipés d'airbags latéraux, la housse est pourvue de points de rupture. Veillez par conséquent à ne pas trop tirer sur la housse et à ne pas trop la déplacer.
Installation du siège
▶Mettez le siège dans le véhicule.
▶Fixez le siège avec les vis de fixation.
Raccordement électrique
Le chauffage de siège MagicComfort MSH60 dispose d'un commutateur pour le siège du conducteur et un pour celui du passager tandis que le chauffage de siège MagicComfort MSH601 ne dispose que d'un seul commutateur pour le siège choisi.
Vous trouvez le schéma de raccordement complet à la fig. 18, page 6.
AVIS!
Veillez à une pose correcte tout particulièrement au niveau des glissières du siège.
▶ Recherchez un endroit approprié pour le montage des commutateurs du chauffage de siège.
Dans la mesure du possible, utilisez les faux caches existants.
Assurez-vous que la place disponible derrière l'habillage est suffisante pour y installer le commutateur.
▶ Dessinez les contours de découpe du commutateur au moyen du gabarit ci-joint (fig. 17, page 5).
▶Evidez la zone marquée au moyen des outils appropriés.
▶ Installez le commutateur dans l'évidement (fig. 14, page 5).
▶ Posez le faisceau de câbles préfabriqué en vous assurant que les câbles ne puissent pas se plier, ni frotter (fig. 15, page 5).
8 Utilisation du chauffage de siège
▶Allumez le chauffage de siège avec le commutateur correspondant (niveau ou niveau)
Pour éteindre le chauffage de siège : placez le commutateur correspondant en position intermédiaire.
9 Garantie
Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du présent manuel) ou à votre revendeur spécialisé.
Pour toute réparation ou autre prestation de garantie, veuillez joindre à l'appareil les documents suivants :
• composants défectueux,
- une copie de la facture avec la date d'achat,
- le motif de la réclamation ou une description du dysfonctionnement.
10 Retraitement
▶Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.
Lorsque vous mettrez votre produit définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets.
11 Caractéristiques techniques
| MagicComfort MSH60 MagicComfort MSH601 | ||
| N° de réf. : 9600000393 9600000394 | ||
| Tension de service : 12 V--- | ||
| Consommation de courant : | Niveau I : 1,8 A par siègeNiveau II : 3,4 A par siège | Niveau I : 1,8 ANiveau II : 3,4 A |
| Dimensions : | Elément pour le siège : 400 x 280 mmElément pour le dossier : 300 x 280 mm | |
ZA du Pré de la Dame Jeanne
B.P. 5
F-60128 Plailly
+33 3 44633525
+33 3 44633518
Mail : vehiculesdeloisirs@dometic.fr
HONG KONG
- Table des matières
- Explication des symboles
- AVERTISSEMENT !
- ATTENTION!
- AVIS!
- REMARQUE
- Consignes de sécurité et instructions de montage
- Respectez les consignes de sécurité et autres prescriptions imposées par le fabricant du véhicule et par les professionnels de l'automobile !
- AVERTISSEMENT!
- Contenu de la livraison
- A c c e s s o i r
- Désignation N° d'article
- U s a g e c o n
- Montage du chauffage de siège
- Outils nécessaires (fig. 1, page 3)
- Montage du chauffage de siège
- Démontage du siège
- Préparation du siège
- Installation de l'élément chauffant pour la surface d'assise
- Installation de l'élément chauffant pour le dossier
- Installation du siège
- Raccordement électrique
- Utilisation du chauffage de siège
- Garantie
- Retraitement
- Caractéristiques techniques
- HONG KONG
Marque : DOMETIC
Modèle : MSH601
Catégorie : Chauffage
