HASZNÁLATI ÚTMUTATÓ PRO-AS 12 Li Toolson

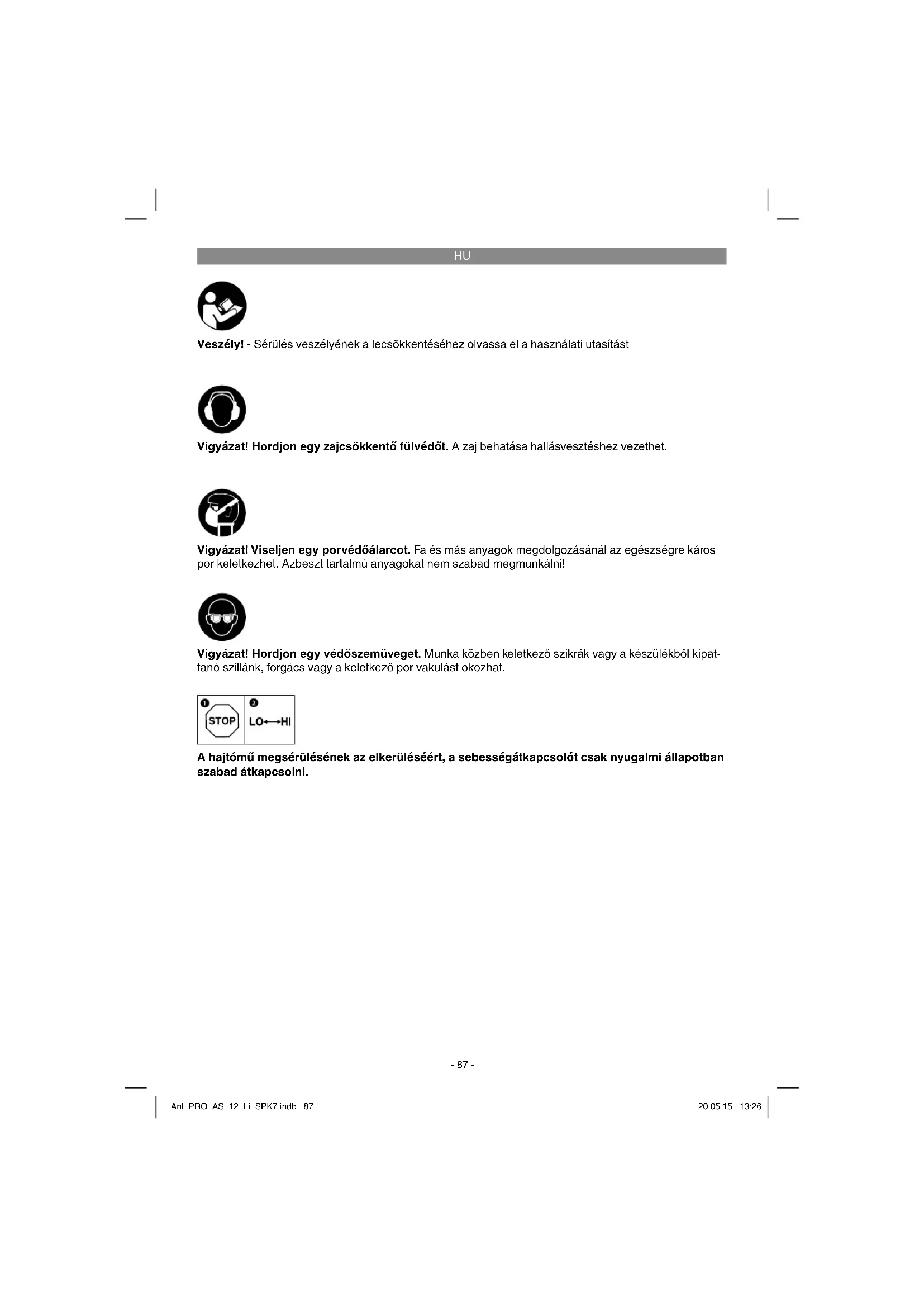

Veszély! - Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást Vigyázat! Hordjon egy zajcsökkentő fülvédőt. A zaj behatása hallásvesztéshez vezethet. Vigyázat! Hordjon egy védőszemüveget. Munka közben keletkező szikrák vagy a készülékből kipat- tanó szillánk, forgács vagy a keletkező por vakulást okozhat. Vigyázat! Viseljen egy porvédőálarcot. Fa és más anyagok megdolgozásánál az egészségre káros por keletkezhet. Azbeszt tartalmú anyagokat nem szabad megmunkálni! A hajtómű megsérülésének az elkerüléséért, a sebességátkapcsolót csak nyugalmi állapotban szabad átkapcsolni. Anl_PRO_AS_12_Li_SPK7.indb 87Anl_PRO_AS_12_Li_SPK7.indb 87 20.05.15 13:2620.05.15 13:26HU

Veszély! A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Őrizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt fü- zetecskében találhatóak! Veszély! Olvason minden biztonsági utalást és utasí- tást el. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehet- nek. Őrizze meg a biztonsági utalásokat és utasításokat a jövőre nézve.

2. A készülék leírása és a szállítás

2.1 A készülék leírása (képek 1)

1. Forgatónyomaték beállítás (állítógyűrű)

2. Gyorsszorítású fúrótokmány

3. Forgásiránykapcsoló

9. Átkapcsoló 1.-ő sebesség – 2.-ik sebesség

2.2 A szállítás terjedelme

Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez fi gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.

Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.

Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).

Ellenőrizze le, hogy teljes a szállítás terjedel- me.

Ellenőrizze le a készüléket és a tartozékrés- zeket szállítási károkra.

Ha lehetséges, akkor őrizze meg a csomago- lást a garanciaidő lejáratának a végéig. Veszély! A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészek- kel játszaniuk! Fennáll a lenyelés és a meg- fulladás veszélye!

Eredeti használati utasítás

Biztonsági utasítások

3. Rendeltetésszerűi használat

Az akku-fúrócsavarozó a csavarok becsavarásá- ra és kiengedésére úgymint, fába, fémbe és műanyagba történő fúrásra alkalmas. A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van hasz- nálva. Anl_PRO_AS_12_Li_SPK7.indb 88Anl_PRO_AS_12_Li_SPK7.indb 88 20.05.15 13:2620.05.15 13:26HU

Feszültségellátás motor ..........................12 V d.c. Üresjárati-fordulatszám: ........ 0-350/0-1200 perc

Forgató nyomatékfokok: .............................. 17+1 Jobbra - balra - menet ....................................igen A fúrótokmány befogási mérete ....... max. 10 mm Az akku töltőfeszültsége: ........................12 V d.c. Az akku töltőárama: ..................................... 1,5 A A töltőkészülék hálózati feszültsége ..................... ............................................230-240 V ~50-60 Hz Töltési idő: ................................................... 1 óra Akkutípus: .................................................. Li-Ion Súly: ...........................................................1,0 kg Veszély! Zaj és vibrálás A zaj és a vibrálási értékek az EN 60745 szerint lettek mérve. Hangnyomásmérték L

.......................................3 dB Hangteljesítménymérték L

......................................3 dB Hordjon egy zajcsökkentő fülvédőt. A zaj befolyása hallásvesztességhez vezethet. Rezgésösszértékek (három irány vektorösszege) az EN 60745 szerint lettek meghatározva. Fémbe fúrni Rezgésemisszióérték a

Csavarni ütés nélkül Rezgésemisszióérték a

A megadott rezgésemisszióérték egy normált ellenőrzési folyamat szerint lett mérve és az elektromos szerszám használatának a fajtájától és módjától függően, megváltozhat és kivételes esetekben lehet a megadott érték felett. A megadott rezgésemisszióértéket fel lehet has- ználni az elektromosszerszámok egymással való összehasonlításhoz. A megadott rezgésemisszióértéket a befolyásolás bevezető felbecsülésére is fel lehet használni. Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!

Csak kifogástalan készülékeket használni.

A készüléket rendszeresen karbantartani és megtisztítani.

Illessze a munkamódját a készülékhez.

Ne terhelje túl a készüléket.

Hagyja adott esetben leellenőrizni a készü- léket.

Kapcsolja ki a készüléket, ha nem használja.

Hordjon kesztyűket. Vigyázat! Fennmaradt rizikók Akkor is ha előírás szerint kezeli az elektro- mos szerszámot, mégis maradnak fennma- radó rizikók. Ennek az elektromos szerszám- nak az építésmódjával és kivitelézésével kapcsolatban a következő veszélyek léphet- nek fel:

1. Tüdőkárok, ha nem visel megfelelő

2. Hallás károsodás, ha nem visel megfelelő

zajcsökkentő fülvédőt.

3. Egészségi károk, amelyek a kéz-kar-

rezgésekből adódnak, ha a készülék hossz- abb ideig használva lesz, vagy ha nem lesz szabályszerűen vezetve és karbantartva.

5. Beüzemeltetés előtt

Az akkus csavarozó üzembevétele előtt okvetle- nül elolvasni ezeket az utasításokat:

1. Az akku-csomagot csak a mellékelt

töltőkészülékkel tölteni.

2. Csak éles fúrókat valamint kifogástalan és

megfelelő csavaróbitteket használni.

3. Falakba és falazatokba történő fúrásnál és

csavarozásnál azokat előtte leellenőrizni rej- tett áram-, gáz- és vízvezetékekre. Anl_PRO_AS_12_Li_SPK7.indb 89Anl_PRO_AS_12_Li_SPK7.indb 89 20.05.15 13:2620.05.15 13:26HU

6.1 Az akku feltöltése (ábrák 2-től – 3-ig)

1. Kihúzni az akku-csomagot (5) a kézi marko-

latból, ennél lefelé nyomni a rögzítőtasztert (8).

2. Hasonlítsa össze, hogy a típustáblán me-

gadott hálózati feszültség megegyezik-e a meglévő hálózati feszültséggel. Dugja a töltőkészülék (6) hálózati csatlakozóját a du- gaszoló aljzatba. Pislogni kezd a zöld LED.

3. Dugja a töltőkészülékre (6) az akkut (5).

4. A 10-es pont (a töltőkészülék kijelzése) alatt

egy táblázat található a töltőkészüléken levő LED jelzések különböző jelentéseivel. A töltési folyamat alatt az akku (5) valamennyire felmelegedhet, de ez normális. Ha az akku-csomag töltése nem lehetséges, ak- kor kérjük vizsgálja meg,

hogy a hálózati aljzatban fennáll e hálózati feszültség.

hogy a töltőkészülék töltőkontaktusain kifo- gástalan e a kontaktus. Ha az akku-csomag töltése még mindig nem le- hetséges, akkor kérjük,

és az akku-csomagot a vevőszolgálatunkhoz beküldeni. Az akku-csomag hosszú élettartamának az ér- dekében gondoskodnia kellene az akku-csomag időbeni újboli feltöltéséről. Ez minden esetre ak- kor szükséges, ha megállapítaná, hogy az akkus- csavarozó teljesítménye alábbhagy.

6.2 A forgatónyomaték beállítása

(4-es ábra/poz. 1) Az akkus csavarozó egy mechanikus forgatónyo- maték beállítással van ellátva. Egy bizonyos csavarnagysághoz tartozó for- gatónyomaték az állítógyűrűn (1) lesz beállítva. A forgatónyomaték több tényezőtöl függ:

a megmunkálandó anyag fajtájától és keménységétől.

a használt csavarok fajtájától és hosszától.

a csavarkötésektöl elvárt igényektöl. A forgatónyomaték elérése a kuplung kerepelő kioldása által lesz jelezve. Figyelem! A forgatónyomaték állítógyűrűjét csak nyugalmi állapotban beállítani.

6.3 Fúrni (4-es ábra/ poz. 1)

A fúráshoz állítsa a forgatónyomaték beállítógyűrűjétt az utolsó „fúró” fokra. A fúrás fo- kon a csúszótengely üzemen kívül van. A fúrásnál a maximális forgatónyomaték áll a rendelkezésre.

6.4 Forgásiránykapcsoló (5-ös ábra / poz. 3)

A be/kikapcsoló feletti tolókapcsolóval lehet az akkus-csavarozó forgási irányát beállítani és aka- ratlan bekapcsolás ellen biztosítani az akkus-csa- varozót. Bal- és jobbmenet között lehet választa- ni. A hajtómű megsérülésének az elekerüléséért, a forgásirányt csak nyugalmi állapotban szabad átkapcsolni. Ha a tolókapcsoló középhelyzetben van, akkor blokkolva van a be-/kikapcsoló.

6.5 Be-/ kikapcsoló (5-ös ábra/ poz. 4)

A be/kikapcsolóval lehet a fordulatszámot fokoz- atmentesen szabályozni. Minnél tovább nyomja a kapcsolót, annál nagyobb az akkus csavarozó fordulatszáma.

6.6 Szerszámcsere (6-os kép)

Figyelem! Az akkus csavarozón történő bármi- lyen fajta munkánál (mint például szerszámcsere; karbantartás; stb.) a forgásiránykapcsolót (3) középállásba tenni.

Az akkucsavarozó egy automatikus orsóarre- tálós gyorsszorítású fúrótokmánnyal (2) van felszerelve.

Csavarja fel a fúrótokmányt (2).

A fúrótokmány nyílásnak (a) elég nagynak kell lennie ahhoz, hogy be tudja fogni a szerszá- mot (fúrót ill. csavaróbitet).

Válassza ki a megfelelő szerszámot. Tolja a szerszámot addig be a fúrótokmány nyílásba (a) ameddig csak lehet.

Csavarja feszesen be a fúrótokmányt (2), és ellenőrizze azután le a szerszám feszes fek- vését.

Legjobb ha öncentrírozó csavarokat használ (mint például Torx; csillagcsavar), amely egy biztos dolgozást garantál. Ügyeljen arra, hogy a használt bit és a csavar formában és nagyságban megegyezzen. A forgatónyomaték beállítást, az utasításban leírottak szerint, a csavarnagyságnak megfelelően elvégezni. Anl_PRO_AS_12_Li_SPK7.indb 90Anl_PRO_AS_12_Li_SPK7.indb 90 20.05.15 13:2620.05.15 13:26HU

6.8 Átkapcsolás 1-ő sebesség – 2-ik sebes-

ség (4-es ábra/ 9-es poz.) Az átkapcsoló állásától függően egy magasabb vagy egy alacsonyabb fordulatszámmal tud dolgozni. A hajtómű megsérülésének az elkerü- léséért, a sebesség átkapcsolót csak nyugalmi állapotban szabad átkapcsolni.

6.9 LED-fény (5-as kép)

Az LED-fény (7) kedvezőtlen fényviszonyoknál lehetővé teszi a csavaró- ill. fúróhelyek kivilágí- tását. Az LED-fény (7) automatikusan világít, azonnal miután megnyomta a be-/kikapcsolót (4).

7. Tisztítás, karbantartás és

pótalkatrészmegrendelés Veszély! Tisztítási munkák előtt húzza ki a hálózati csatla- kozót.

Tartsa a védőberendezéseket, szellőztető réseket és a gépházat annyira por- és piszok- mentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sűrített levegővel.

Ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.

A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerül- jön víz a készülék belsejébe. A víz elektromos készülékbe való behatolása megnöveli az áramcsapás veszélyét.

A készülék belsejében nem található további karbantartandó rész.

7.3 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adato- kat kellene megadni:

A készülék cikk-számát

A készülék ident- számát

A szükséges pótalkatrész pótalkatrész számát Aktuális árak és inforációk a www.isc-gmbh.info alatt találhatóak.

újrahasznosítás A szállítási károk megakadályozásához a készü- lék egy csomagolásban található. Ez a csoma- golás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozé- kai különböző anyagokból állnak, mint például fémből és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a köz- ségi önkormányzatnál.

A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hőmérséklet 5 és 30 °C között van. Az elektromos szerszámot az eredeti csomagolás- ban őrizni. Anl_PRO_AS_12_Li_SPK7.indb 91Anl_PRO_AS_12_Li_SPK7.indb 91 20.05.15 13:2620.05.15 13:26HU

10. A töltőkészülék kijelzése

Kijelzésstátusz Jelentés és teendők Piros LED Zöld LED Ki Pislog Üzemkészenlét Rá van kapcsolva a töltőkészülék a hálózatra és üzemkész, az akku nincs a töltőkészülékben Be Ki Tölteni A töltőkészülék a gyorstöltési üzemben tölti az akkut Ki Be Az akku teljesen fel van töltve (lezárva a töltési folyamat) Teendő: Vegye ki az akkut a töltőkészülékből. Válassza le a töltőkészüléket a hálózatról. Pislog Ki Alkalmazkodó töltés A töltőkészülék a kíméletes töltési módban van. Ennél az akku biztonsági okokból lassabban lesz töltve és több mint 1 órára van szükség. Ennek a következőek lehetnek az okai: - Az akku hosszú ideje már nem lett töltve vagy a lemerült akku leme- rülése tovább folytatódott (mélylemerülés) - Az akku hőmérséklete nincs a 10° C és a 45° C ideális téren belül. Teendő: Várja meg amig le nem zárult a töltési folyamat, az akkut ennek ellené- re tovább lehet tölteni. Pislog Pislog Hiba Tovább nem lehetséges a töltési folyamat. Defekt az akku. Teendő: Egy defekt akkut nem szabad többet tölteni. Vegye ki az akkut a töltőkészülékből. Be Be Hőmérsékletzavar Túl forró az akku (például direkti napsugárzás) vagy túl hideg (0° C alatt) Teendő: Vegye ki az akkut és tárolja 1 napig szobahőmérsékletnél (cca. 20° C). Anl_PRO_AS_12_Li_SPK7.indb 92Anl_PRO_AS_12_Li_SPK7.indb 92 20.05.15 13:2620.05.15 13:26HU

Csak az EU-országoknak Ne dobja az elektromos szerszámokat a háztartási hulladék közé! Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz. Recycling-alternatívák a visszaküldési felszólításhoz: Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alter- nativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érrinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tarto- zékait és segítőeszközeit A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett. Technikai változtatások jogát fenntartva Anl_PRO_AS_12_Li_SPK7.indb 93Anl_PRO_AS_12_Li_SPK7.indb 93 20.05.15 13:2620.05.15 13:26HU

Szervíz-információk A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapc- solatban a rendelkezésére állnak. Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy termés- zetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség. Kategória Példa Gyorsan kopó részek* Fúrótokmány, Akku Fogyóeszköz/ fogyórészek* Bit-betétek/fúrók Hiányzó részek

• nincs okvetlenül a szállítás terjedelmében! Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?

Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?

Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést. Anl_PRO_AS_12_Li_SPK7.indb 94Anl_PRO_AS_12_Li_SPK7.indb 94 20.05.15 13:2620.05.15 13:26HU

Garanciaokmány Tisztelt Vevő, termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon, az ebben a garanciakártyá- ban megadott cím alatt található szervízszolgáltatásunkhoz, vagy az eladóhelyhez, amelyiknél a készü- léket vette. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket, amelyeket a lent

megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesít- ményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új

készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárí- tására vagy a készülék kicserélésére. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.

3. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás fi gyelmen kívül hagyása vagy ame- lyek a nem szakszerű felszerelés, a használati utasítás fi gyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok fi gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek. - károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre. - károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.

4. A garancia időtartama 60 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a

garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvé- nyes.

5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím

alatt: www.isc-gmbh.info. Ha a defekt a garnciateljesítményünk keretén belül van, akkor azonnal vis- szakap egy megjavított vagy egy új készüléket. Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira. Anl_PRO_AS_12_Li_SPK7.indb 95Anl_PRO_AS_12_Li_SPK7.indb 95 20.05.15 13:2620.05.15 13:26SI
