РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PRO-AS 12 Li Toolson

1. Инструкции за безопасност

2.1 Описание на уреда (фиг. 1)

6. Зарядно устройство

7. Светодиодна светлина

8. Бутон за блокировка

Акумулаторен пробивен винтоверт

Колебание K = 1,5 м/с

Колебание K = 1,5 м/с

Не претоварвайте уреда.

подходяща слухова защита.

4. Под точка 10 (индикация на зарядно

6.3 Пробиване (изобр. 4/поз. 1)

6.9 Светодиодна светлина (изобр. 5)

Статус на индикация Значение и мярка

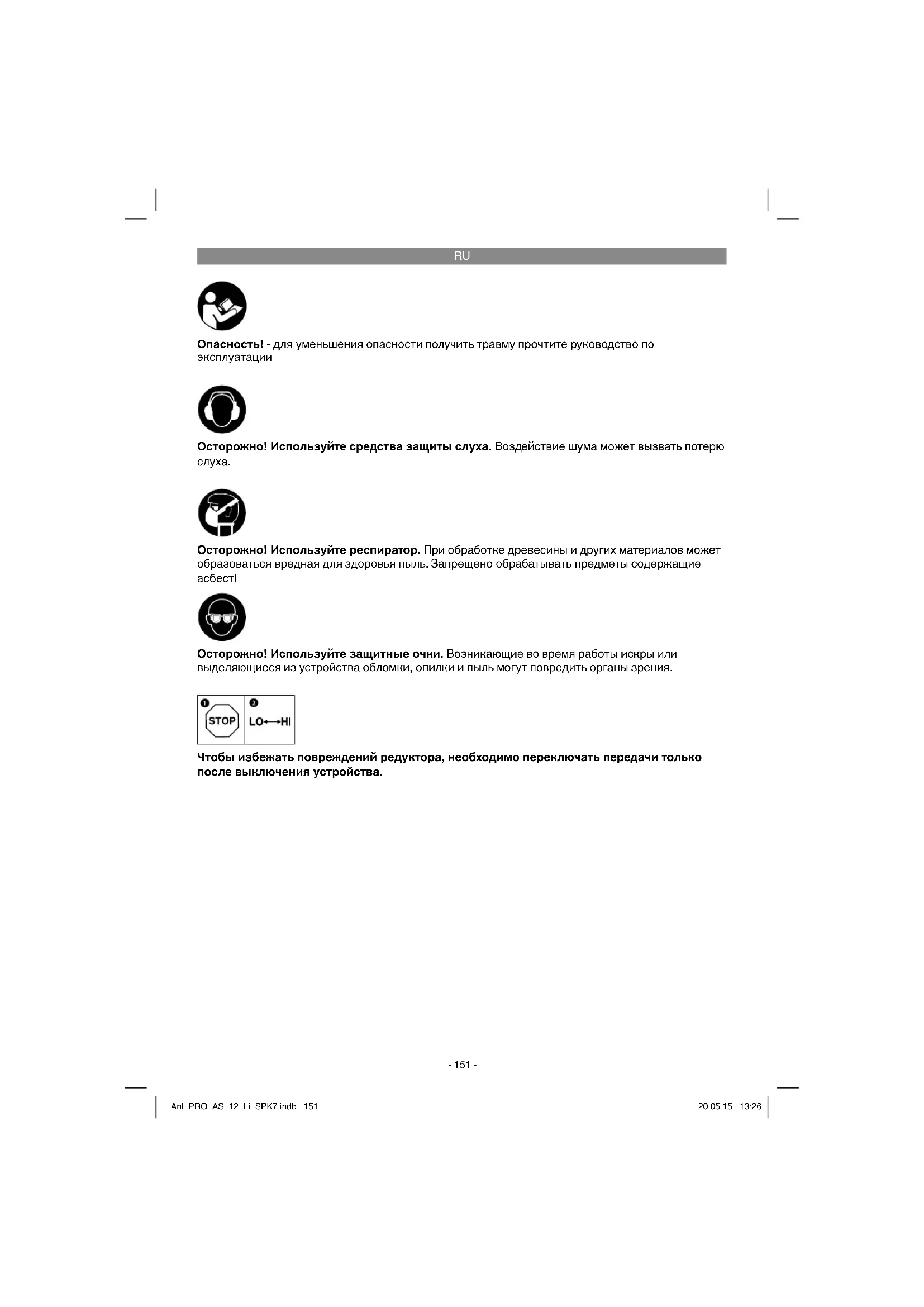

Опасность! - для уменьшения опасности получить травму прочтите руководство по эксплуатации Осторожно! Используйте средства защиты слуха. Воздействие шума может вызвать потерю

Осторожно! Используйте защитные очки. Возникающие во время работы искры или выделяющиеся из устройства обломки, опилки и пыль могут повредить органы зрения. Осторожно! Используйте респиратор. При обработке древесины и других материалов может образоваться вредная для здоровья пыль. Запрещено обрабатывать предметы содержащие

Чтобы избежать повреждений редуктора, необходимо переключать передачи только после выключения устройства. Anl_PRO_AS_12_Li_SPK7.indb 151Anl_PRO_AS_12_Li_SPK7.indb 151 20.05.15 13:2620.05.15 13:26RU

При использовании устройств необходимо соблюдать определенные правила техники безопасности для того, чтобы избежать травм и предотвратить ущерб. Поэтому внимательно прочитайте настоящее руководство по эксплуатации / указания по технике безопасности полностью. Храните их в надежном месте для того, чтобы иметь необходимую информацию, когда она понадобится. Если Вы даете устройство другим для пользования, то приложите к нему это руководство по эксплуатации / указания по технике безопасности. Мы не несем никакой ответственности за травмы и ущерб, которые были получены или причинены в результате несоблюдения указаний этого руководства и указаний по технике безопасности.

1. Указания по технике

безопасности Соответствующие указания по технике безопасности находятся в приложенных

Прочитайте все указания по технике безопасности и технические требования. При невыполнении указаний по технике безопасности и технических требований возможно получение удара током, возникновение пожара и/или получение серьезных травм. Храните все указания по технике безопасности и технические требования для того, чтобы было возможно воспользоваться ими в

2. Состав устройства и состав

2.1 Состав устройства (рисунки 1)

1. Регулятор момента вращения

(установочное кольцо)

2. Быстрозажимный патрон

3. Переключатель направления вращения

4. Переключатель включено-выключено

6. Зарядное устройство

7. Светодиодная лампочка

8. Фиксирующая клавиша

9. Переключатель 1. передача – 2. передача

2.2 Состав комплекта устройства

Проверьте комплектность изделия на основании описанного объема поставки. При обнаружении недостатка компонентов обратитесь в наш сервисный центр или магазин, в котором Вы приобрели устройство, не позднее чем в течение 5-ти рабочих дней после приобретения изделия, предъявив действительную квитанцию о покупке. Обратите внимание на таблицу с указанием гарантийных сроков в документе с информацией о сервисном обслуживании.

Откройте упаковку и выньте осторожно из упаковки устройство.

Удалите упаковочный материал, а также приспособления защиты устройства при упаковывании и транспортировке (при

Проверьте комплектность устройства.

Проверьте устройство и принадлежности на наличие возникших при транспортировке повреждений.

Сохраняйте упаковку по возможности до истечения срока гарантийных обязательств.

Устройство и упаковка не являются детскими игрушками! Запрещено детям играть с пластиковыми пакетами, пленками и мелкими деталями! Опасность заключается в том, что они могут проглотить или погибнуть от удушья!

Аккумуляторный гайковерт

Оригинальное руководство по эксплуатации

3. Использование в соответствии

с предназначением Аккумуляторная дрель-шуруповерт предназначена для ввинчивания и вывинчивания винтов, а также для сверления отверстий в дереве, металле и пластмассе. Разрешается использовать устройство только в соответствии с его предназначением. Любое другое, отличающееся от этого использование считается не соответствующим предназначению. За все возникшие в результате такого использования ущерб или травмы любого вида несет ответственность пользователь и работающий с устройством, а не его изготовитель. Учтите, что конструкция наших устройств не предназначена для использования их в промышленной, ремесленной или индустриальной области. Мы не несем никакой ответственности по гарантийным обязательствам при использовании устройства в промышленной, ремесленной или индустриальной области, а также в подобной деятельности.

4. Технические данные

Электропитание двигателя: ..... 12 В пост. тока Скорость вращения холостого хода: .....................0-350/0-1200 мин

Количество ступеней переключения скорости вращения: ......... 17+1 Вращение вправо-влево: ...................в наличии Ширина зажима сверлильного патрона: ..................макс. 10 мм Зарядное напряжение аккумулятора: ........................... 12 В пост. тока Ток заряда аккумулятора: ......................... 1,5 A Напряжение сети зарядного устройства: .................. ~ 230 в 50 Гц Время зарядки: .............................................1 ч Тип аккумулятора: .................................... Li-Ion Вес: ............................................................ 1,0 кг

Шумы и вибрация Параметры шумов и вибрации были измерены в соответствии с нормами EN 60745. Уровень давления шума L

............. 65,3 дБ(A) Неопределенность K

.......... 76,3 дБ(A) Неопределенность K

..............................3 дБ Используйте защиту органов слуха. Воздействие шума может вызвать потерю

Суммарное значение величины вибрации (сумма векторов трех направлений) определено в соответствии с EN 60745. Сверление в металле Эмиссионный показатель вибрации

Неопределенность K = 1,5 м/сек

Безударное завинчивание Эмиссионный показатель вибрации

Неопределенность K = 1,5 м/сек

Приведенное значение эмиссии вибрации измерено стандартным методом проведения испытаний, оно может изменяться в зависимости от вида и способа использования электрического инструмента и в исключительных случаях превышать указанную величину. Приведенное значение эмиссии вибрации может быть использовано для сравнения одного электрического инструмента с другим. Приведенное значение эмиссии вибрации может быть использовано для предварительной оценки негативного

Сведите образование шумов и вибрации к

Используйте только безукоризненно работающие устройства.

Регулярно проводите техническое обслуживание и очистку устройства.

При работе учитывайте особенности Вашего устройства.

Не подвергайте устройство перегрузке. Anl_PRO_AS_12_Li_SPK7.indb 153Anl_PRO_AS_12_Li_SPK7.indb 153 20.05.15 13:2620.05.15 13:26RU

При необходимости дайте проверить устройство специалистам.

Отключайте устройство, если вы его не используете.

Используйте перчатки.

Остаточные опасности Даже в том случае, если Вы используете описываемый электрический инструмент в соответствии с предписанием, то и тогда всегда остается место для риска. Ниже приведен список остаточных опасностей, связанных с конструкцией настоящего электрического инструмента:

1. Заболевание легких, в том случае если

не используется соответствующий респиратор.

2. Повреждение слуха, в том случае если не

используется соответствующее средство защиты слуха.

3. Нарушения здоровья в результате

воздействия вибрации на руку при длительном использовании устройства или при неправильном пользовании и ненадлежащем техническом уходе.

5. Перед вводом в эксплуатацию

Прочитайте непременно перед первым использованием Вашего аккумуляторного шуруповерта нижеследующие указания:

1. Заряжайте аккумуляторный блок при

помощи поставленного в комплекте зарядного устройства.

2. Используйте только заточенные сверла и

подходящие отверточные насадки.

3. При сверлении и ввинчивании винтов в

стены проверьте их на наличие скрытой электропроводки, газопровода и водопровода.

6. Обращение с устройством

6.1 Зарядка аккумулятора (рис. 2-3)

1. Извлеките аккумуляторный блок (5)

из рукоятки, при этом нажимайте фиксирующую клавишу (8).

2. Убедитесь, соответствует ли указанное

на фирменной табличке значение напряжения имеющемуся значению напряжения. Вставьте штекер зарядного устройства (6) в штепсельную розетку. Зеленый светодиод начнет мигать.

3. Вставьте аккумулятор (5) в зарядное

4. В разделе 10 («Индикаторы зарядного

устройства») приведена таблица

указанием значений светодиодной индикации на зарядном устройстве. Во время процесса зарядки аккумулятор (5) может нагреваться, это является вполне нормальным. Если невозможно зарядить аккумуляторный блок, необходимо проверить следующее:

наличие напряжения сети в штепсельной

правильное соединение на зарядных контактах зарядного устройства. Если все же невозможно зарядить аккумуляторный блок, перешлите

и аккумуляторный блок в наш отдел обслуживания. Для обеспечения длительного срока службы аккумуляторного блока необходимо обеспечить его своевременную зарядку. Зарядка обязательна, если заметно уменьшение мощности аккумуляторного шуруповерта.

6.2 Устройство регулировки момента

вращения (рис. 4 / поз. 1) Аккумуляторный шуруповерт оснащен механическим устройством регулировки момента вращения. Момент вращения для определенного размера винта настраивается при помощи установочного кольца (1). Момент вращения зависит от многих факторов:

типа и длины используемых винтов;

требований, которые предъявляются к винтовому соединению. Сигнал о достижении момента вращения подается путем выключения муфты, сопровождаемого звуком трещотки. Внимание! Вращайте установочное кольцо регулятора момента вращения только при выключенном устройстве.

6.3 Сверление (рис. 4 / поз. 1)

Для сверления установите установочное кольцо регулятора момента вращения в последнее положение «Сверло». В положении сверления проскальзывающая муфта не работает. При сверлении доступен максимальный момент вращения.

6.4 Переключатель направления вращения

(рис. 5 / поз. 3) При помощи сдвижного переключателя над переключателем «включено-выключено» можно настраивать направление вращения аккумуляторного шуруповерта и предохранять его от непроизвольного включения. Можно выбрать вращение влево или вправо. Для предотвращения повреждения редуктора переключать направление вращения можно только после выключения устройства. Если сдвижной переключатель находится в среднем положении, переключатель «включено-выключено» заблокирован.

6.5 Переключатель «включено-

выключено» (рис. 5 / поз. 4) При помощи переключателя «включено- выключено» можно плавно регулировать скорость вращения. Чем сильнее нажат переключатель, тем выше скорость вращения аккумуляторного шуруповерта.

6.6 Смена насадки (рисунок 6)

Внимание! Установите переключатель направления вращения (3) при всех работах (например: замена насадки; техобслуживание и т.д.) на аккумуляторном шуруповерте в среднее положение.

Аккумуляторный шуруповерт оснащен зажимным сверлильным патроном быстрого действия (2) с автоматическим шпиндельным фиксирующим устройством.

Раскрутите сверлильный патрон (2).

Отверстие сверлильного патрона (a) должно быть достаточно большим для того, чтобы в нем можно было зажать насадку (сверло или отверточная

Выберите подходящую насадку. Вставьте насадку в отверстие сверлильного патрона (a) как можно глубже.

Надежно завинтите сверлильный патрон (2), а затем проверьте надежность крепления насадки.

Лучше всего используйте винты с самоцентрированием (например, Torx, крестовый шлиц), обеспечивающие безопасную работу. Следите за тем, чтобы используемая насадка и винт совпадали по форме и размеру. Выбирайте момент вращения в соответствии с размером винта, как описано в руководстве.

6.8 Переключатель «передача 1 – передача

2» (рис. 4 / поз. 9) В зависимости от положения переключателя можно работать с более высокой или более низкой скоростью вращения. Во избежание повреждения редуктора переключать передачи можно только после выключения устройства.

6.9 Светодиодный свет (рис. 5)

Светодиодный источник света (7) позволяет осветить место, где Вы привинчиваете винт или сверлите при недостаточной освещенности. Светодиодный источник света (7жмете на кнопку включения-выключения (4). Anl_PRO_AS_12_Li_SPK7.indb 155Anl_PRO_AS_12_Li_SPK7.indb 155 20.05.15 13:2620.05.15 13:26RU

7. Очистка, техобслуживание и

заказ запасных деталей

Перед всеми работами по очистке необходимо вынуть штекер из розетки электросети.

Содержите защитные приспособления, вентиляционные щели и корпус двигателя свободными насколько это возможно от пыли и грязи. Протрите устройство чистой ветошью или продуйте сжатым воздухом под низким давлением.

Мы рекомендуем очищать устройство сразу после каждого использования.

Регулярно очищайте устройство влажной ветошью с небольшим количеством жидкого мыла. Не используйте средства для очистки или растворы; они могут повредить пластмассовые части устройства. Следите за тем, чтобы вода не попала вовнутрь устройства. Попадание воды в электрическое устройство повышает опасность получения удара

Внутри устройства нет никаких деталей, нуждающихся в техническом уходе.

7.3 Заказ запасных деталей:

При заказе запасных деталей необходимо указать следующие данные;

Номер артикула устройства

Идентификационный номер устройства

Номер необходимой запасной детали Актуальные цены и информация находятся на странице www.isc-gmbh.info

8. Утилизация и вторичное

использование Устройство поставляется в упаковке для предотвращения повреждений при транспортировке. Эта упаковка является сырьем и поэтому может быть использована вновь или направлена на повторную переработку сырья. Устройство и его принадлежности изготовлены из различных материалов, например, металла и пластмасс. Не выбрасывайте дефектные устройства вместе с бытовыми отходами. Для правильной утилизации устройство необходимо сдать в подходящий пункт приема. Если Вы не знаете, где находится пункт приема, уточните это в органах коммунального управления.

Храните устройство и его принадлежности в темном, сухом и неподверженном воздействию мороза, а также недоступном для детей месте. Оптимальная температура хранения находится между 5 ˚C и 30 ˚C. Храните электроинструмент в оригинальной

10. Индикаторы зарядного устройства

Состояние индикатора Значение и действия

Не горит Мигает Готовность к эксплуатации Зарядное устройство подключено к сети и готово к эксплуатации, аккумулятор не в зарядном устройстве. Горит Не горит Зарядка Зарядное устройство заряжает аккумулятор в режиме быстрой

Не горит Горит Аккумулятор полностью заряжен (процесс зарядки завершен).

Извлеките аккумулятор из зарядного устройства. Отсоедините зарядное устройство от

Мигает Не горит Бережная зарядка Зарядное устройство в режиме бережной зарядки. При этом аккумулятор заряжается медленнее, исходя из соображений безопасности, и для зарядки требуется более 1 часа. Это может происходить по нескольким причинам: - аккумулятор не заряжался в течение длительного времени или разряженный аккумулятор продолжал разряжаться (глубокий

- температура аккумулятора не соответствует

диапазону от 10 °C до 45 °C.

Дождитесь завершения процесса зарядки, несмотря на это, аккумулятор может продолжать заряжаться. Мигает Мигает Неисправность Зарядка невозможна. Аккумулятор неисправен.

Запрещено заряжать неисправный аккумулятор. Извлеките аккумулятор из зарядного устройства. Горит Горит Нарушение температурного режима Слишком высокая (например, прямой солнечный свет) или слишком низкая (ниже 0 °C) температура аккумулятора.

Извлеките аккумулятор и поместите его на хранение

комнатной температуре (ок. 20 °C) на 1 день. Anl_PRO_AS_12_Li_SPK7.indb 157Anl_PRO_AS_12_Li_SPK7.indb 157 20.05.15 13:2620.05.15 13:26RU

Только для стран ЕС Запрещено выбрасывать электроинструмент в обычный домашний мусор. Согласно европейской директиве 2012/19/EG об использованных электрических и электронных устройствах и реализации в правовой системе соответствующей страны необходимо использованный электрический инструмент утилизировать отдельно и направлять на вторичную переработку для охраны окружающей среды. Вторичная переработка - альтернатива обязятельной отсылке устройства назад изґотовителю: Владелец электрическоґо устройства в случае избавления от собственности обязан,в качестве альтернативы отсылки назад изґотовителю, содействовать надлежащей утилизации. Пришедшее в неґодность устройство может быть передано в приемный пункт, который осуществит ликвидацию в соответствии с законом страны о цикличном производстве и обращении с мусором. Это не относится к приложенным к пришедшему в неґодность оборудованию дополнительным устройствам и вспомоґательным средствам, не содержащим электрические части. Перепечатывание или прочие виды размножения документации и сопроводительных листов продукции фирмы, полностью или частично, разрешено производить только с однозначного разрешения ISC GmbH. Сохpaняeтcя прaво на тeхничeскиe изменения Anl_PRO_AS_12_Li_SPK7.indb 158Anl_PRO_AS_12_Li_SPK7.indb 158 20.05.15 13:2620.05.15 13:26RU

Информация о сервисном обслуживании Во всех странах, указанных в гарантийном свидетельстве, у нас имеются компетентные сервисные партнеры, контактные данные которых Вы найдете в гарантийном свидетельстве. Они всегда в Вашем распоряжении для решения любых вопросов, связанных с обслуживанием, например, для ремонта, поставки запчастей и быстроизнашивающихся деталей, а также приобретения расходных материалов. Следует обратить внимание на то , что в этом изделии следующие детали подвержены естественному износу или износу в связи с эксплуатацией / следующие детали требуются в качестве расходных материалов. Категория Пример Быстроизнашивающиеся детали* Сверлильный патрон, Аккумулятор Расходный материал/расходные части* Насадки/сверла Недостающие компоненты

• Не обязательно входят в объем поставки! При обнаружении дефектов или неисправностей мы просим Вас заявить о таком случае в сети Интернет на сайте www.isc-gmbh.info. Обратите внимание на точное описание неисправности и в любом случае ответьте на следующие вопросы:

Устройство уже работало или оно было неисправным с самого начала?

Вам бросилось что-либо в глаза перед возникновением неисправности (признак перед неисправностью)?

Какую неисправность имеет устройство, по Вашему мнению (основной признак)? Опишите эту неисправность. Anl_PRO_AS_12_Li_SPK7.indb 159Anl_PRO_AS_12_Li_SPK7.indb 159 20.05.15 13:2620.05.15 13:26RU

Гарантийное свидетельство Уважаемая покупательница, уважаемый покупатель, наши продукты проходят тщательнейший контроль качества. Если это устройство все же не будет функционировать безупречно, мы просим Вас обратиться в наш сервисный отдел по адресу, указанному в этом гарантийном талоне, или в магазин, в котором Вы приобрели устройство. При предъявлении гарантийных требований действуют следующие условия.

правила гарантии регулируют дополнительные условия оказания гарантийных услуг, которые нижеупомянутый производитель обеспечивает покупателям своих новых устройств в дополнение к условиям гарантии в соответствии с законом. Эти гарантийные обязательства не затрагивают Ваши законные гарантийные требования. Наши гарантийные услуги для Вас бесплатны.

2. Гарантийные услуги распространяются только на дефекты нового устройства

нижеупомянутого производителя, которое вы приобрели, связанные с недостатком материала или производственным браком, и ограничиваются по нашему выбору устранением таких дефектов устройства или заменой устройства. Учтите, что наши устройства не предназначены для использования в промышленных целях, в ремесленном производстве и на профессиональной основе. Поэтому гарантийный договор считается недействительным, если устройство использовалось в течение гарантийного срока на кустарных, промышленных предприятиях или в ремесленном производстве, а также подвергалось сопоставимой нагрузке.

3. Наша гарантия не распространяется на:

- повреждения устройства, возникшие в результате несоблюдения руководства по монтажу или неправильного монтажа, несоблюдения руководства по эксплуатации (например, при подключении к сети с неправильным напряжением или родом тока), несоблюдения требований касательно технического обслуживания и требований техники безопасности, воздействия на устройство аномальных условий окружающей среды или недостаточного ухода и технического обслуживания; - повреждения устройства, возникшие в результате неправильного или ненадлежащего использования (например, перегрузка устройства или применение не допущенных к использованию насадок или принадлежностей), попадания в устройство посторонних предметов (например, песка, камней или пыли, повреждения при транспортировке), применения силы или внешних воздействий (например, повреждения при падении); - повреждения устройства или частей устройства, связанные с износом в связи с эксплуатацией, обычным или другим естественным износом.

4. Гарантийный срок составляет 60 месяца, отсчет начинается со дня покупки устройства.

Гарантийные права необходимо предъявлять до истечения срока гарантии в течении двух недель после того как будет обнаружена неисправность. Заявления на гарантийное обслуживание после истечения срока гарантии не принимаются. Ремонт или замена устройства не ведет к продлению гарантийного срока, также при оказании такой услуги отсчет нового гарантийного срока на устройство или возможно установленные детали не начинается заново. Это условие действует также при обращении в местный сервисный

5. Для предъявления гарантийного требования зарегистрируйте дефектное устройство на

сайте: www.isc-gmbh.info. Если наша гарантия распространяется на дефект устройства, Вы незамедлительно получите отремонтированное или новое устройство. Что касается быстроизнашивающихся, расходных деталей и недостающих компонентов, мы обращаем внимание на ограничения этой гарантии согласно информации о сервисном обслуживании настоящего руководства по эксплуатации. Anl_PRO_AS_12_Li_SPK7.indb 160Anl_PRO_AS_12_Li_SPK7.indb 160 20.05.15 13:2620.05.15 13:26DK
