RP150YB - Ipari porszívó HiKOKI - Ingyenes használati útmutató

Márka	HiKOKI
Modell	RP150YB
Terméktípus	Ipari nedves és száraz porszívó
Tápellátás	Egyfázisú váltakozó áram 50/60 Hz, 230 V / 240 V
Teljesítmény	1140 W
Szerszámcsatlakozó aljzat	max. 2400 W
Max. levegőáramlás	3,5 m³/perc
Max. szívóerő	22 kPa
Portartály kapacitás	15 L
Folyadékkapacitás	12 L
Méretek (H × Sz × M)	334 mm × 366 mm × 400 mm
Súly (kábel és tartozékok nélkül)	7,8 kg
Kábel hossza	8 m
Motor	Egyfázisú kefés motor
Normál szűrő	Szövetszűrő
Opcionális szűrő	Papírszűrő
Úszószelep mechanizmus	Igen, automatikus leállítás, amely megakadályozza a víz bejutását a motorba
Üzemmód kapcsoló	Kézi (M) és Automatikus (A)
Szűrő tisztítási funkció	Automatikus, a szűrő rezgetése leállítás után
Tartozékok	Folyadékfúvóka, kerek kefés fúvóka, tömítés (D), adapter
Használat	Beltéri, finom por és folyadékok felszívása
Garancia	Megfelel az előírásoknak, gyártási hibákra

Gyakran ismételt kérdések - RP150YB HiKOKI

Mekkora a RP150YB porszívó teljesítménye?

A HiKOKI RP150YB porszívó teljesítménye 1140 W. Kompatibilis egy szerszámcsatlakozó aljzattal, amely akár 2400 W teljesítményű szerszámot is elláthat.

Felszívhatok folyadékokat ezzel a porszívóval?

Igen, a RP150YB egy nedves és száraz porszívó. Képes folyadékok, például víz felszívására, 12 L folyadékkapacitással. Használja a mellékelt folyadékfúvókát, és ne távolítsa el a szövetszűrőt.

Hogyan tisztítsam a porszívó szűrőjét?

A szövetszűrő tisztítható gyengéd kopogtatással a tartály belsejében a por eltávolításához. Alapos tisztításhoz hagyja száradni napfénytől védett helyen. Kerülje az erőteljes kefélést, hogy ne károsítsa.

Csatlakoztathatok egy elektromos szerszámot a porszívóra?

Igen, a RP150YB rendelkezik egy szerszámcsatlakozó aljzattal elektromos szerszámokhoz, maximum 2400 W teljesítménnyel. Automatikus (A) üzemmódban a porszívó a csatlakoztatott szerszámmal együtt indul és áll le.

Mekkora a tartály kapacitása?

A RP150YB tartályának kapacitása 15 L por és 12 L folyadék. Javasolt a tartályt kiüríteni, amint a por eléri a magasság felét a jó szívóhatás fenntartása érdekében.

Hogyan működik az úszószelep mechanizmus?

Az úszószelep mechanizmus megakadályozza, hogy víz jusson a motorba, ha a folyadékszint túl magas. Amikor az úszó aktiválódik, a szívás automatikusan leáll; ekkor ki kell kapcsolni a készüléket és ki kell üríteni a tartályt.

Milyen tartozékok járnak a porszívóhoz?

A szabványos tartozékok közé tartozik: egy folyadékfúvóka, egy kerek kefés fúvóka, egy tömítés (D) szerszámok csatlakoztatásához, és egy adapter. A szövetszűrő be van szerelve, és opcionálisan papírszűrő is elérhető.

Milyen tápellátási feszültség szükséges?

A porszívó egyfázisú váltakozó áramú 50/60 Hz táplálással működik, 230 V és 240 V közötti feszültséggel. Ellenőrizze az adattáblát a pontos specifikációkhoz a régiója szerint.

Hogyan használjam az automatikus üzemmódot?

Állítsa az üzemmód kapcsolót A (Automatikus) állásba. Csatlakoztasson egy elektromos szerszámot a szerszámcsatlakozó aljzathoz. A porszívó automatikusan elindul, amikor a szerszám be van kapcsolva, és néhány másodperccel a szerszám leállítása után leáll, egy szűrőtisztítási ciklussal.

Hol javíttathatom meg a HiKOKI RP150YB porszívót?

Minden javítást egy HiKOKI Hivatalos Javítóközpontban kell végeztetni. A legközelebbi megtalálásához látogasson el a hivatalos weboldalra, vagy vegye fel a kapcsolatot az ügyfélszolgálattal. Nem engedélyezett alkatrészek használata érvényteleníti a garanciát.

HASZNÁLATI ÚTMUTATÓ RP150YB HiKOKI

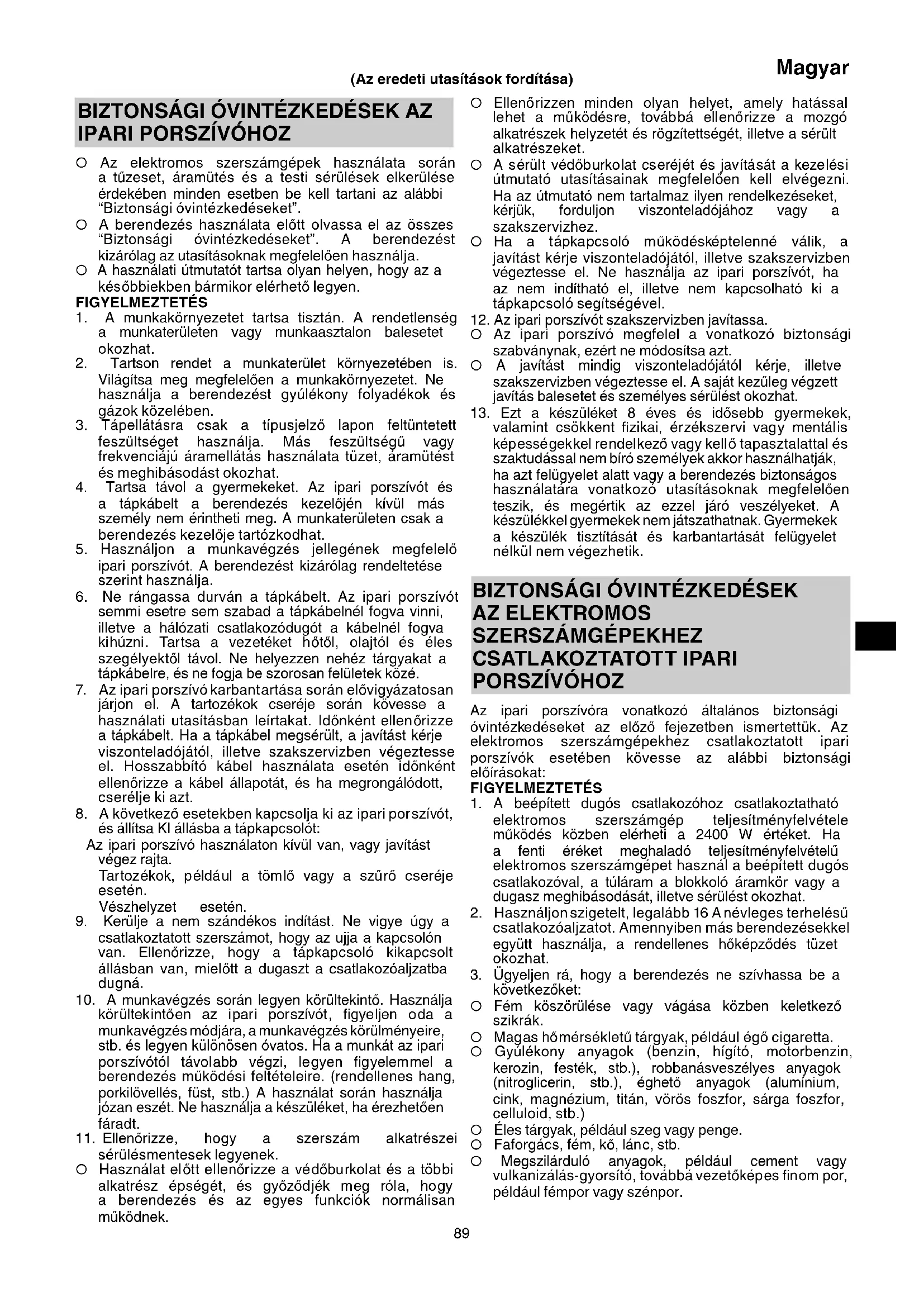

○ Az elektromos szerszámgépek használata során a tűzeset, áramütés és a testi sérülések elkerülése érdekében minden esetben be kell tartani az alábbi "Biztonsági óvintézkedéseket".
○ A berendezés használata előtt olvassa el az összes "Biztonsági óvintézkedéseket". A berendezést kizárólag az utasításoknak megfelelően használja.
○ A használati útmutatót tartsa olyan helyen, hogy az a későbbiekben bármikor elérhető legyen.

FIGYELMEZTETÉS

1. A munkakörnyezetet tartsa tisztán. A rendetlenség a munkaterületen vagy munkaasztalon balesetet okozhat.

2. Tartson rendet a munkaterület környezetében is. Világítsa meg megfelelően a munkakörnyezetet. Ne használja a berendezést gyúlékony folyadékok és gázok közelében.

3. Tápellátásra csak a típusjelző lapon feltüntetett feszültséget használja. Más feszültségű vagy frekvenciájú áramellátás használata tüzet, áramütést és meghibásodást okozhat.

4. Tartsa távol a gyermekeket. Az ipari porszívót és a tápkábelt a berendezés kezelőjén kívül más személy nem érintheti meg. A munkaterületen csak a berendezés kezelője tartózkodhat.

5. Használjon a münkavégzés jellegének megfelelő ipari porszívót. A berendezést kizárólag rendeltetése szerint használja.

6. Ne rángassa durván a tápkábelt. Az ipari porszívót semmi esetre sem szabad a tápkábelnél fogva vinni, illetve a hálózati csatlakozódugót a kábelnél fogva kihúzni. Tartsa a vezetéket hőtől, olajtól és éles szegélyektől távol. Ne helyezzen nehéz tárgyakat a tápkábelre, és ne fogja be szorosan felületek közé.

7. Az ipari porszívó karbantartása során elövigyázatosan járjon el. A tartozékok cseréje során kövesse a használati utasításban leírtakat. Idönként ellenőrizze a tápkábelt. Ha a tápkábel megsérült, a javítást kérje viszonteladójától, illetve szakszervizben végeztesse el. Hosszabbító kábel használata esetén idönként ellenőrizze a kábel állapotát, és ha megrongálódott, cserélje ki azt.

8. A következő esetekben kapcsolja ki az ipari porszívót, és állítsa KI állásba a tápkapcsolót:

Az ipari porszívó használaton kívül van, vagy javítást végez rajta.

Tartozékok, például a tömlő vagy a szűrő cseréje esetén.

Vészhelyzet esetén.

1. Kerülje a nem szándékos indítást. Ne vigye úgy a csatlakoztatott szerszámot, hogy az ujja a kapcsolón van. Ellenőrizze, hogy a tápkapcsoló kikapcsolt állásban van, mielőtt a dugaszt a csatlakozóaljzatba dugná.

2. A munkavégzés során legyen körültekintő. Használja körültekintően az ipari porszívót, figyeljen oda a munkavégzés módjára, a munkavégzés körülményeire, stb. és legyen különösen óvatos. Ha a munkát az ipari porszívótól távolabb végzi, legyen figyelemmel a berendezés működési feltételeire. (rendellenes hang, porkilövellés, füst, stb.) A használat során használja józan eszét. Ne használja a készüléket, ha érezhetően fáradt.

3. Ellenőrizze, hogy a szerszám alkatrészei sérülésmentesek legyenek.

○ Használat előtt ellenőrizze a védőburkolat és a többi alkatrész épségét, és győződjék meg róla, hogy a berendezés és az egyes funkciók normálisan működnek.

○ Ellenőrizzen minden olyan helyet, amely hatással lehet a működésre, továbbá ellenőrizze a mozgó alkatrészek helyzetét és rögzítettségét, illetve a sérült alkatrészeket.
○ A sérült védőburkolat cseréjét és javítását a kezelési útmutató utasításainak megfelelően kell elvégezni. Ha az útmutató nem tartalmaz ilyen rendelkezéseket, kérjük, forduljon viszonteladójához vagy a szakszervizhez.
○ Ha a tápkapcsoló működésképtelenné válik, a javítást kérje viszonteladójától, illetve szakszervizben végeztesse el. Ne használja az ipari porszívót, ha az nem indítható el, illetve nem kapcsolható ki a tápkapcsoló segítségével.
12. Az ipari porszívót szakszervizben javítassa.
○ Az ipari porszívó megfelel a vonatkozó biztonsági szabványnak, ezért ne módosítsa azt.
○ A javítást mindig viszonteladójától kérje, illetve szakszervizben végeztesse el. A saját kezüleg végzett javítás balesetet és személyes sérülést okozhat.
13. Ezt a készüléket 8 éves és idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességekkel rendelkező vagy kellő tapasztalattal és szaktudással nem bíró személyek akkor használhatják, ha azt felügyelet alatt vagy a berendezés biztonságos használatára vonatkozó utasításoknak megfelelően teszik, és megértik az ezzel járó veszélyeket. A készülékkel gyermekek nem játszathatnak. Gyermekek a készülék tisztítását és karbantartását felügyelet nélkül nem végezhetik.

BIZTONSÁGI ÓVINTÉZKEDÉSEK AZ ELEKTROMOS

SZERSZÁMGÉPEKHEZ

CSATLAKOZTATOTT IPARI PORSZÍVÓHOZ

Az ipari porszívóra vonatkozó általános biztonsági óvintézkedéseket az előző fejezetben ismertettük. Az elektromos szerszámgépekhez csatlakoztatott ipari porszívók esetében kövesse az alábbi biztonsági előírásokat:

FIGYELMEZTETÉS

1. A beépített dugós csatlakozóhoz csatlakoztatható elektromos szerszámgép teljesítményfelvétele működés közben elérheti a 2400 W értéket. Ha a fenti éréket meghaladó teljesítményfelvételű elektromos szerszámgépet használ a beépített dugós csatlakozóval, a túláram a blokkoló áramkör vagy a dugasz meghibásodását, illetve sérülést okozhat.

2. Használjon szigetelt, legalább 16 A névleges terhelésű csatlakozóaljzatot. Amennyiben más berendezésekkel együtt használja, a rendellenes hőképződés tüzet okozhat.

3. Ügyeljen rá, hogy a berendezés ne szívhassa be a következőket:

O Fém köszörülése vagy vágása közben keletkező szikrák.

○ Magas hömérsékletű tárgyak, például égő cigarette.

O Gyülékony anyagok (benzin, hígító, motorbenzin, kerozin, festék, stb.), robbanásveszélyes anyagok (nitroglicerin, stb.), éghető anyagok (alumínium, cink, magnézium, titán, vörös foszfor, sárga foszfor, celluloid, stb.)

○ Éles tárgyak, például szeg vagy penge.

○ Faforgács, fém, kö, lánc, stb.

○ Megszilárduló anyagok, például cement vagy vulkanizálás-gyorsító, továbbá vezetőképes finom por, például fémpor vagy szénpor.

Magyar

○ Habzó folyadékok, olaj, forró víz, vegyi anyagok és mosószerek. Folyadékok, például víz vagy olaj. Ezek tüzet és sérülést okozhatnak.
4. Használat előtt megfelelően helyezze be a szűrőt. Ne használja a készüléket szűrő nélkül, nem megfelelően behelyezett vagy szakadt szűrővel. Ez a készülék meghibásodását, például a motor leégését okozhatja.
5. Ne helyezzen vizet vagy olajat a berendezésre. Övj a víztöl és olajtól a dugaszt és a beépített dugós csatlakozót. Mivel a készülék nem vízálló, ez áramütést, illetve a berendezés meqhibásodását okozhatja.
6. Ne használja a berendezést eltömödött szívónyílással, levegőellátással vagy kivezető nyílással. A motor hőmérséklete rendellenes módón megemelkedhet, ami az alkatrészek deformálódását és a motor leégését okozhatja.
7. Ne működtesse a berendezést, ha az úszó működik, illetve ha atömlő vagy a szívonyílás, stb. idegen anyaggal eltömödött. A motor hőmérséklete rendellenes módón megemelkedhet, ami az alkatrészek deformálódását és a motor leégését okozhatja.

1. Ne döntse el a berendezést, és ne üzemeltesse az oldalára döntve. Ez áramütést és a berendezés meghibásodását okozhatja.
2. Mozgassa lassan a berendezést. Így megelőzheti a feldölés okozta deformációkat és töréseket. A berendezés eltörése, megrepedése vagy deformálódása személyi sérülést okozhat.
3. Ha véletlenül leejti vagy nekiüti valaminek a készüléket, ellenőrizze, hogy nem történt-e törés, repedés vagy egyéb deformálódás. A berendezés eltörése, megrepedése vagy deformálódása személyi sérülést okozhat.
4. Ha a berendezés nem üzemel, vagy használat közben rendellenes hangot bocsát ki, azonnal kapcsolja ki a tápkapcsolót, és forduljon viszonteladójához, illetve szakszervizhez. A berendezés hibás állapotban való további használata súlyos személyi sérülést okozhat.
5. Hosszabbító kábel alkalmazása esetén használjon földelővezetékkel ellátott három ágból sodort kábelt. Földelővezeték nélküli két ágból sodort kábel használata áramütést okozhat.
6. A berendezést csak zárt helyiségben szabad használni. Soha ne használja a berendezést szabad térben. A szigetelés elkopása áramütést vagy tüzet okozhat.

MÜSZAKI ADATOK

Tétel\Modell	RP150YB RP250YE	RP350YE
Áramellátás Egyfázisú váltakozó áram 50/60 Hz általános használatú, 230 V / 240 V feszültség
Motor Egyfázisú soros kommutátoros motor
Alkalmazás Nedves és száraz típus
Felvett teljesítmény 1140 W
Beépített dugóscsatlakozó*1	2400 W / 1700 W / 1200 W
Max. levegőáram	3,5 m3/perc
Max. vákuum	22 kPa
Részletek-Száraz	15 L	25 L	35 L
Részletek-Nedves	12 L	22 L	30 L
Méretek (Szé × Mé × Ma)	334 mm × 366 mm × 400 mm	390 mm × 469 mm × 550 mm	390 mm × 469 mm × 665 mm
Súly*2	7,8 kg	9,4 kg	9,7 kg
Tápkábel	8 m

*1 Mindig ellenőrizze a terméken található típusjelző lapot és üzemmód-választó kapcsolót, mert az adatok területenként változhatnak.
*2 Tápkábel és tartozékok nélkül.

STANDARD TARTOZÉKOK

(1) Tömlő (belső átmérő 38 mm × 3 m hossz)....1
(2) Cső 2
(3) Fogantyú ....1
(4) Fő szívófej .....1
(5) Hasadékokhoz való szívófej .....1
(6) Nedves szívófej ....1
(7) Kerek kefe szívófej ....1
(8) Csatlakozó (D)....1
(9) Adapter....1

A standard tartozékok előzetes tájékoztatás nélkül változhatnak.

TETSZÉS SZERINT VÁLASZTHATÓ TARTOZÉKOK (külön megrendelésre)

O Papír szűrő
○ Kazetta szürő
A tetszés szerint választható tartozékok előzetes bejelentés nélkül bármikor változhatnak.

ALKALMAZÁSOK

○ Munka- és egyéb helyek általános tisztítása.
○ Beton vagy fa szerszámgépekkel való csiszolása, vágása vagy fúrása során keletkező finom por összegyűjtése.
O Folyadék, például padlóra kiömlött víz felszívása.

KICSOMAGOLÁS

○ Óvatosan csomagolja ki a szerszámgépet.
○ Vegye ki a tartályban lévő tartozékokat a használat megkezdése előtt.

AZ ÜZEMBEHELYEZÉS ELŐTTI TENNIVALÓK

FIGYELMEZTETÉS

Használat előtt ellenőrizze a következőket. Az 1-3. pontokat ellenőrizni kell, mielőtt a dugaszt a csatlakozóaljzatba dugná.

1. Ellenőrizze az áramellátást.

Ellenőrizze, hogy a használt tápellátás feszültsége megegyezik a típusjelző lapon feltüntetettel. Ha az előírtnál nagyobb feszültséggel használja a berendezést, a motor forgása rendellenesen gyors lehet, ami a készülék sérülését okozhatja. Ne használja a készüléket továbbá transzformátorokkal, például egyenáramú áramellátással, motoros generátorral vagy pótgenerátorral, mivel ilyenkor nem csak a berendezés rongálódhat meg, hanem személyi sérülés is történhet.

2. Ellenőrizze, hogy a vákuum kapcsoló KI állásban van.

Ha a kapcsoló BE állása mellett csatlakoztatja a dugaszt a csatlakozóaljzathoz, a berendezés hirtelen bekapcsol, ami váratlan balesetet okozhat. A vákuum kapcsolót "ON" állásba kapcsolással lehet bekapcsolni, és "OFF" állásba állítással lehet kikapcsolni. Mindig ellenőrizze, hogy a vákuum kapcsoló KI állásban van. (8. ábra)

3. A szűrő ellenőrzése

A szüröt a “2. A szürö behelyezése” fejezetben leírtak szerint kell behelyezni.

4. Az elektromos csatlakozóaljzat ellenőrzése

Ha a dugasz csatlakoztatása esetén a csatlakozóaljzat instabil, vagy a dugasz túlságosan lazán illeszkedik, az aljzatot meg kell javítani. Forduljon tanácsért a legközelebbi villamossági szaküzlethez. A kilazult csatlakozóaljzat használata túlmelegedést és balesetet okozhat.

5. Hosszabbítóvezeték

FIGYELMEZTETÉS

Használjon sérülésmentes hosszabbítóvezetéket. Ha az elektromos csatlakozóaljzat túlságosan messze van, használjon a tápfeszültség továbbításához elegendő vastagságú, illetve a lehető legrövidebb hosszabbítót.

HASZNÁLAT

FIGYELEM

Ne üljön a berendezésre, és ne használja zsámolyként. Ilyen esetben a berendezés váratlanul elmozdulhat, ami személyi sérülést okozhat.

MEGJEGYZÉS

A tömlőt gondosan kezelje. Ne hajlítsa meg, ne álljon rá, és ne használja az ipari porszívó mozgatására. Ne tegye el meggörbült állapotban a tömlőt. Ez többek között a tömlő deformálódását okozhatja.

1. A tömlő csatlakoztatása

A csatlakoztatáshoz nyomja a mellékelt tömlőt a tartály szívonyílásába, amíg egy kattanást nem hall. A tömlő eltávolításához nyomja meg a szívonyílás gombját, és húzza ki a tömlőt. (3. ábra)

2. A szűrő behelyezése (4. ábra)

FIGYELMEZTETÉS

○ A szűrőt minden esetben csatlakoztatni kell. (szövetbetétes szűrő vagy porszűrő). Szűrő nélküli használat esetén a motor megrongálódik.

○ Fonom por, például fa vagy köpor gyűjtése esetén használja az opcionális papírszűrőt.
○ Mivel ez egy nedves és száraz porszívózáshoz egyaránt használható szűrő, ne vegye ki azt például víz felszívása esetén.

MEGJEGYZÉS

Ha a szűrő nedves lesz, hagyja megszáradni. Szárítás során óvja a szűrőt a közvetlen napsütéstől. A nedves szűrő jelentősen csökkenti a szívóerőt.

(1) Ellenőrizze, hogy a szűrő tömítést felhelyezte a tartály nyílására.

(2) Éllenőrizze, hogy a szűrő keretet felhelyezte a szűrő aljára.

3. A fő szívófej, a csövek, stb. felhelyezése Tisztítógépként való használat (5. ábra)

A tartozékokat a következő sorrendben csatlakoztassa: tömlő (belső átmérő 38 mm × 3 m hossz), fogantyú, csövek és fő szívófej. A csatlakoztatáshoz nyomja az alkatrészeket a nyíl irányába. Az alkalmazástól függően a hasadékokhoz való szívófejet is felhelyezheti.

4. Szerszámgépek csatlakoztatása (6. ábra)

Csatlakoztassa a következő sorrendben: a tömlót (38 mm belső átmérőjű × 3 m hosszú) és az adaptert vagy csatlakozót (D) (standard tartozék). A csatlakoztatáshoz nyomja az alkatrészeket a nyíl irányába.

5. A beépített dugós csatlakozó használata

FIGYELMEZTETÉS

○ A beépített dugós csatlakozó a vákuum kapcsoló és az üzemmód-választó kapcsoló állásától függetlenül feszültség alatt van. Bármely szerszámgép dugaszát csak a szerszámgép tápkapcsolójának KI állása mellett csatlakoztassa a beépített dugós csatlakozóhoz. Ha a kapcsoló BE állása mellett csatlakoztatja a dugaszt a csatlakozóaljzathoz, a berendezés hirtelen bekapcsol, ami váratlan balesetet okozhat.

○ Ne csatlakoztasson a következőkben megjelöltnél nagyobb teljesítményfelvételű szerszámgépet a beépített dugós csatlakozóhoz. Ebben az esetben a túláram a blokkoló áramkör vagy a dugasz meghibásodását, illetve sérülést okozhat. A következőkben megjelöltnél nagyobb teljesítményfelvételű szerszámgépet másik csatlakozóaljzathoz csatlakoztassa, mint amihez a porelszívó berendezést csatlakoztatta. 2400 W teljesítményfelvétel a szerszámgép részére.

MEGJEGYZÉS

Ha transzformátort tartalmazó terméket csatlakoztat a beépített dugós csatlakozóhoz, a berendezés körülbelül 5 másodpercig kényszerkapcsolt lesz. Ez nem jelenti a berendezés meghibásodását.

(1) A csatlakoztatni kívánt szerszámgép teljesítményfelvételének ellenőrzése

A berendezés olyan szerszámgéphez csatlakoztatható melynek teljesítményfelvétele 2400 W. Ellenőrizze a csatlakoztatni kívánt szerszámgép teljesítményfelvételét. A fentinél nagyobb teljesítményfelvételű szerszámgépet másik csatlakozóaljzathoz csatlakoztassa, mint amihez a porelszívó berendezést csatlakoztatta. Ilyen esetben a berendezés nem üzemeltethető, és nem állítható le a szerszámgép tápkapcsolójával.

(2) Az elektromos szerszámgép dugaszának csatlakoztatása (7. ábra)

Emelje meg a burkolatot, majd csatlakoztassa a szerszámgép dugaszát a beépített dugós csatlakozóba.

1. Az üzemmód kapcsoló és vákuum kapcsoló működtetése (8. ábra)

(1) Üzemmód-választó kapcsoló

Az “A” (Automatikus) gomb megnyomásával a berendezés a csatlakoztatott szerszámgép tápkapcsolójával üzemeltethető, és állítható le. A

Magyar

“M” (Kézi) gomb megnyomásával a berendezés saját kapcsolójával üzemeltethető és állítható le.

(2) Vákuum kapcsoló

A berendezés a “ON” gomb megnyomásával üzemeltethető. A kapcsoló “OFF” állásba állításával a berendezés leáll. Ha az üzemmod-választó kapcsoló “M” (Kézi) állásban van, a bere kapcsolóval üzemeltethető és állítható le.

(3) Az egyes kapcsolók használata

(a) Ha a berendezést csatlakoztatott szerszámgéppel használja

① Állítsa vákuum kapcsolót "ON" állásba.

② Állítsa az üzemmód-választó kapcsolót “A” (Automatikus) állásba.

③ A csatlakoztatott szerszámgép tápkapcsolójának használatával a porelszívó berendezés szintén kényszerkapcsolt módon üzemel, illetve áll le. Annak érdekében, hogy a tömlőben maradt port is felszívja, a berendezés még több másodpercig üzemel a szerszámgép kikapcsolása után is, majd csak ezután áll le.

(b) A berendezés tisztítógépként való használata esetén

① Állítsa az üzemmod-választó állásba.

② A berendezés a vákuum kapcsoló “ON” helyzetbe állításával üzemeltethető. A berendezés kikapcsolásához állítsa a kapcsolót “OFF” állásba.

7. A szűrő tisztítása

FIGYELMEZTETÉS

A balesetek elkerülése érdekében mindig kapcsolja ki a vákuum kapcsolót, és húzza ki a csatlakozódugót a hálózati aljzatból.

FIGYELEM

Ha a portartály porral telített, a szívóerő csökken. A lehető leghamarabb távolítsa el a port, azaz amikor annak szintje eléri a tartály magasságának felét. Ha a szívóerő csökken, a port a következő eljárással távolítsa el:

(1) Vegye le a bilincset, majd szerelje le a fejet. Az eljáráshoz lásd a "8. A portartály kiürítése" részt.

(2) Távolítsa el a port a szűrő belső felének a tartályban rögzített szűrővel való többszöri megütögetésével. A szívóerő helyreáll.

(3) Helyezze vissza a bilincset és a fejet eredeti helyzetükbe. A rögzítési eljáráshoz lásd a "8. A portartály kiürítése" részt.

MEGJEGYZÉS

A szürötisztító a szívóerő csökkenése esetén és a következő esetekben kapcsol be:

O Ha a tömlő végződésénél lévő szívonyílás le van zárva.

○ Ha a tömlöt idegen anyag zárta el.

(1) Ha használat közben a szívóerő lecsökken, a szűrótisztító berendezés automatikusan bekapcsol, és a szívóerő a következőképpen áll helyre:

(a) A berendezés tisztítógépként való használata esetén Ha a motort az üzemmód-választó kapcsoló “A” (Automatikus) állásba kapcsolásával állította le, a szűrőtisztító berendezést még több másodpercig üzemel.

(b) Ha a berendezést csatlakoztatott szerszámgéppel használja

Állítsa szerszámgép tápkapcsolóját "OFF" állásba, és üzemeltesse a berendezést több másodpercig. Miután a motor leállt, a szűrótisztító berendezés még több másodpercig üzemel. A csatlakoztatott szerszámgéptől és a tömlő végződésénél található tartozék adapter vastagságától függően előfordulhat, hogy a szűrótisztító berendezés minden alkalommal bekapcsol, amikor a szerszámgép tápkapcsolóját "OFF" helyzetbe állítja. Ez nem hiba.

(2) Ha a szűrótisztító berendezést többször egymás után használja, és a szívóerő nem áll helyre, a portartály valószínűleg megtelt porral. Ürítse a port a tartályba.

8. A portartály kiürítése

FIGYELMEZTETÉS

A balesetek elkerülése érdekében mindig kapcsolja ki a vákuum kapcsolót, és húzza ki a dugaszt a hálózati aljizatból.

FIGYELEM

① dÆ zaétályt a ászürótu rés a fejet óvja a fizikai behatásoktól. Ezek hatására ugyanis az alkatrészek deformálódhatnak és megrongálódhatnak.

○ A használat mértékétől függetlenül legalább naponta egyszer ürítse ki a port és a folyadékot a tartályból. A készüléket, a szűrőt, stb. tartsa tisztán. Tisztítás nélkül a szívóerő lecsökken, a motor meghibásodhat, a berendezés rossz szagot bocsáthat ki, és rozsdásodás jelentkezhet.

○ Ne fogja a bilincseket, miközben a port a tartályba üríti. A bilincsek ilyenkor megsérülhetnek.

MEGJEGYZÉS

Ne döntse meg a tartályt, ha a talpba vagy a tartályba tartozékokat helyezett (cső, fő szívófej, stb.). A tartozékok ilyenkor megsérülhetnek.

FIGYELMEZTETÉS

a pHa s o l bētenděkést (ókléra i) dönti, miközben a tartályban folyadék található, a folyadék a motortérbe és a kapcsolókhoz jut. Ez áramütést és a motor meghibásodását okozza.

(1) Vegye le a bilincseket (2 darab), majd emelje fel a fej fogantyúját. (9. ábra)

(2) Távolítsa el a szűrőre tapadt port a szűrő belső felének többszöri megütögetésével.

(3) Döntse meg a tartályt, és távolítsa el a port. (10., 11. ábra)

(4) Helyezze vissza a szüröt, a szürő keretet, a fejet és a bilincset eredeti helyzetükbe.

9. Szállítás és tárolás

(1) A fogantyú használata

A berendezés mozgatásakor vagy szállításakor a fej rész fogantyúját a 12. ábrán látható módon tartsa. Ha nem használja a fogantyút, helyezze azt a fejbe.

(2) A görgő rögzítése és kioldása

A görgő karjának lejjebb állításával a görgők rögzíthetők. A görgők fékezésének kioldásához emelje fel a kart. (13. ábra) Rögzítse a görgőt, ha a berendezést járművön szállítja. Ha mozgatja a berendezést, mindig oldja ki a görgők fékeit, hogy a görgők ne sérüljenek meg.

(3) A készülék tárolása

Ha abba szeretné hagyni a takarítást egy rövid időre, helyezze a csövet az erre a célra kialakított tartóelembe. A készülék most tárolásra kész. A tápkábel szintén felcsévélhető és felakasztható a kampóra. (14. ábra)

10. Hogyan kell csatlakoztatni a papírszűrőt (Opcionális)

FIGYELMEZTETÉS

○ Feltétlenül kapcsolja ki a készüléket és távolítsa el a dugaszt az elektromos dugaszolóaljzatból.

○ Papírszűrő használata esetén használja azt a standard szövetszűrővel együtt. Ha a papírszűrő elszakad, por juthat a motor belsejébe, rendellenes zajt vagy túlhevülés következtében tűzet okozva.

FIGYELEM

Papírszűrő használata esetén kerülje a folyadékok, mint például víz vagy nedves por beszívását, mivel az a szűrő elszakadásához vezethet.

(1) Nyissa ki a papírszűrőt vízszintesen úgy, hogy a szívólyuk a papírszűrőben a tartály teteje fölött legyen. (15. ábra)

(2) Mielött csatlakoztatja a szüröt a készülékhez, hajlítsa meg a két hajtást a kartonban körülbelül 90°-ban a nyíl irányában. (16. ábra)

(3) Illessze össze a papírszűrőben levő szívólyukat a készülék szívonyílásával. Tegye be a szűrőt a nyíl irányában az illusztráción bemutatottak szerint, úgy, hogy a papírszűrő kartonja a szívonyíláson levő megállító mellett menjen. (17. ábra)

ÚSZÓ MECHANIZMUS

Ez a készülék egy úszó mechanizmussal rendelkezik, mjäy megakadályozza, hogy a motortérbe folyadék jusson abban az esetben, ha a készülék egy adott mennyiségű folyadéknál többet szívna fel. Amikor az úszó működésbe lép, hogy a berendezés ne szívjon fel vizet, azonnal kapcsolja ki a tápkapcsolót és ürítse ki a vizet a tartályból.

FIGYELMEZTETÉS

○ Ne folytassa a munkát ha az úszó működésbe lépett. A motor hőmérséklete rendellenes módón megemelkedhet, ami az alkatrészek deformálódását és a motor leégését okozhatja.

○ Ne szívjon be habzó folyadékokat, például mosószert vagy habot. Az úszó mechanizmus bekapcsolása előtt előfordulhat, hogy a kivezető nyílásból hab távozik. Ha a berendezést ilyen állapotban tovább használja, az áramütést vagy a készülék meghibásodását okozhatja.

ELLENÓRZÉS ÉS KARBANTARTÁS

FIGYELMEZTETÉS

○ Ellenőrzés és karbantartás előtt - a balesetek elkerülése érdekében - mindig kapcsolja ki a vákuum kapcsolót, és húzza ki a csatlakozódugót a hálózati aljizatból.

○ Ne érjen nedves kézzel a készülékhez. Ez áramütést és sérülést okozhat.

1. A szűrő karbantartása

MEGJEGYZÉS

○ A szűrő fogyóeszköz, ezért javasoljuk, hogy tartson belőle készletet.

○ A szövetbetétes szüröt egyszerüen csak ütögesse meg, akkor is, ha nagymértékben szennyezett. Az erős kefélés lerövidíti az élettartamot.

○ Ne üsse meg erösen a szüröt. A gyantából készült rész eltörhet.

Az eltömödött szürő nagymértékben csökkenti a szívóerőt. A por rendszeres eltávolításához ütögesse valamihez a szürő belső oldalát.

2. A rögzítő csavarok ellenőrzése

Rendszeresen ellenőrizzen minden rögzítő csavart, és ügyeljen rá, hogy azok megfelelően meg legyenek szorítva. Minden meglazult csavart azonnal szorítson meg. Ennek elhanyagolása súlyos veszélyeket hordoz magában.

3. A motor karbantartása

A motor tekercselése az elektromos szerszám "szíve". Gondosan ügyeljen rá, hogy a tekercselés ne sérüljön, illetve ne kerüljön kapcsolatba olajjal vagy vízzel.

4. A por ellenőrzése

A port puha törlőkendővel vagy szappanos vízzel megnedvesített törlőkendővel távolítsa el. Ne használjon fehérítót, klórt, benzint vagy festékhígítót, mert ezek megömlesztik a műanyagokat.

5. Szerviz és javítás

Alkalmanként, normál használat mellett is előfordulhat, hogy a kiváló minőségű szerszámgépek is javításra vagy alkatrészcszerére szorulnak. A hivatalos cserealkatrészek biztosítása érdekében a szerszámgépet CSAK SZERZÖDÉSES HiKOKI SZERVIZKÖZPONTBAN javítassa.

Ha a tápkábel megsérült, akkor azt a gyártónak, szakszerviznek, vagy hasonló meghatalmazott személynek kell kicserélnie az áramütés kockázatának elkerülése érdekében.

KIEGÉSZÍTÓK KIVÁLASZTÁSA

A géphez való kiegészítők listáját a(z) 134. oldalon találja.

FIGYELEM

A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az adott országban érvényes biztonsági előírásokat és szabványokat.

GARANCIA

A HiKOKI Power Tools szerszámokra a törvényes/országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normál mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a - nem szétszerelt - szerszámot a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos HiKOKI szervizközpontba.

MEGJEGYZÉS

A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.

BEZPEČNOSTNÍ PREVENTIVNÍ OPATŘENÍ PRO VYSAVAČ

1106 Bogáncsvirág u.5-7, Budapest, Hungary

Tel: [phone]

Fax: [phone]

URL: http://www.hikoki-powertools.hu

Hikoki Power Tools Polska Sp. z o. o.
