| Značka | HiKOKI |
| Model | RP150YB |
| Typ produktu | Průmyslový vysavač na sucho a mokro |
| Napájení | Jednofázové střídavé 50/60 Hz, 230 V / 240 V |
| Výkon | 1140 W |
| Zásuvka pro nástroje | 2400 W max |
| Max. průtok vzduchu | 3,5 m³/min |
| Max. podtlak | 22 kPa |
| Kapacita pro prach | 15 L |
| Kapacita pro kapaliny | 12 L |
| Rozměry (D × Š × V) | 334 mm × 366 mm × 400 mm |
| Hmotnost (bez kabelu a příslušenství) | 7,8 kg |
| Délka kabelu | 8 m |
| Motor | Jednofázový komutátorový motor |
| Standardní filtr | Látkový filtr |
| Volitelný filtr | Papírový filtr |
| Plovákový mechanismus | Ano, automatické zastavení zabraňující vniknutí vody do motoru |
| Volič režimu | Ruční (M) a Automatický (A) |
| Funkce čištění filtru | Automatické, pomocí vibrací filtru po zastavení |
| Součástí příslušenství | Tryska na kapaliny, tryska s kulatým kartáčem, těsnění (D), adaptér |
| Použití | Interiér, vysávání jemného prachu a kapalin |
| Záruka | V souladu s předpisy, výrobní vady |
Často kladené otázky - RP150YB HiKOKI
Dotazy uživatelů ohledně RP150YB HiKOKI
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Průmyslový vysavač ve formátu PDF zdarma! Najděte svůj návod RP150YB - HiKOKI a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. RP150YB značky HiKOKI.

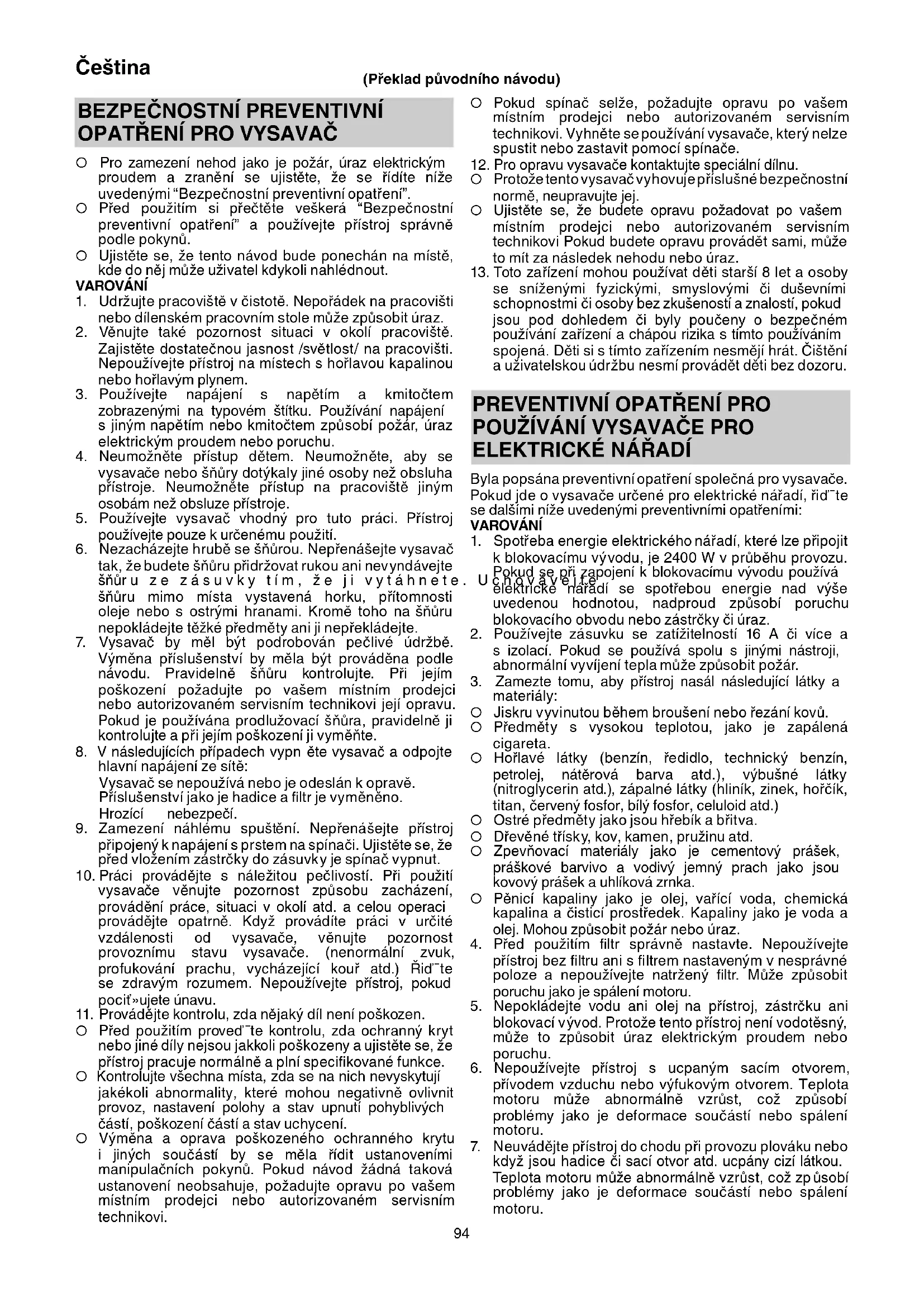

NÁVOD K OBSLUZE RP150YB HiKOKI
○ Pro zamezení nehod jako je požár, úraz elektrickým proudem a zranění se ujistěte, že se řídíte níže uvedenými “Bezpečnostní preventivní opatření”.
○ Před použitím si přečtěte veškerá “Bezpečnostní preventivní opatření” a používejte přístroj správně podle pokynů.
○ Ujistěte se, že tento návod bude ponechán na místě, kde do něj může uživatel kdykoli nahlédnout.
VAROVÁNÍ
-
Udržujte pracoviště v čistotě. Nepořádek na pracovišti nebo dílenském pracovním stole může způsobit úraz.
-
Věnujte také pozornost situaci v okolí pracoviště. Zajistěte dostatečnou jasnost /světlost/ na pracovišti. Nepoužívejte přístroj na místech s hořlavou kapalinou nebo hořlavým plynem.
-
Používejte napájení s napětím a kmitočtem zobrazenými na typovém štítku. Používání napájení s jiným napětím nebo kmitočtem způsobí požár, úraz elektrickým proudem nebo poruchu.
-
Neumožněte přístup dětem. Neumožněte, aby se vysavače nebo šňůry dotýkaly jiné osoby než obsluha přístroje. Neumožněte přístup na pracoviště jiným osobám než obsluze přístroje.
-
Používejte vysavač vhodný pro tuto práci. Přístroj používejte pouze k určenému použití.
-
Nezacházejte hrubě se šňůrou. Nepřenášejte vysavač tak, že budete šňůru přidržovat rukou ani nevyndávejte šňůru ze zásuvky tím, že ji vytáhnete šňůru mimo místa vystavená horku, přítomnosti oleje nebo s ostrými hranami. Kromě toho na šňůru nepokládejte těžké předměty ani ji nepřekládejte.
-
Vysavač by měl být podrobován pečlivé údržbě. Výměna příslušenství by měla být prováděna podle návodu. Pravidelně šňůru kontrolujte. Při jejím poškození požadujte po vašem místním prodejci nebo autorizovaném servisním technikovi její opravu. Pokud je používána prodlužovací šňůra, pravidelně ji kontrolujte a při jejím poškození ji vyměňte.
-
V následujících případech vypn ěte vysavač a odpojte hlavní napájení ze sítě: Vysavač se nepoužívá nebo je odeslán k opravě. Příslušenství jako je hadice a filtr je vyměněno. Hrozící nebezpečí.
-
Zamezení náhlému spuštění. Nepřenášejte přístroj připojený k napájení s prstem na spínači. Ujistěte se, že před vložením zastrčky do zásuvky je spínač vypnut.
-
Práci provádějte s náležitou pečlivostí. Při použití vysavače věnujte pozornost způsobu zacházení, provádění práce, situaci v okolí atd. a celou operaci provádějte opatrně. Když provádíte práci v určité vzdálenosti od vysavače, věnujte pozornost provoznímu stavu vysavače. (nenormální zvuk, profukování prachu, vycházející kouř atd.) Řid’te se zdravým rozumem. Nepoužívejte přístroj, pokud pocit’ujete únavu.
-
Provádějte kontrolu, zda nějaký díl není poškozen.
○ Před použitím proved'te kontrolu, zda ochranný kryt nebo jiné díly nejsou jakkoli poškozeny a ujistěte se, že přístroj pracuje normálně a plní specifikované funkce.
○ Kontrolujte všechna místa, zda se na nich nevyskytují jakékoli abnormality, které mohou negativně ovlivnit provoz, nastavení polohy a stav upnutí pohyblivých částí, poškození částí a stav uchycení.
○ Výměna a oprava poškozeného ochranného krytu i jiných součástí by se měla řídit ustanoveními manipulačních pokynů. Pokud návod žádná taková ustanovení neobsahuje, požadujte opravu po vašem místním prodejci nebo autorizovaném servisním technikovi.
○ Pokud spínač selže, požadujte opravu po vašem místním prodejci nebo autorizovaném servisním technikovi. Vyhněte se používání vysavače, který nelze spustit nebo zastavit pomocí spínače.
12. Pro opravu vysavače kontaktujte speciální dílnu.
○ Protože tento vysavač vyhovuje příslušné bezpečnostní normě, neupravujte jej.
○ Ujistěte se, že buděte opravu požadovat po vašem místním prodejci nebo autorizovaném servisním technikovi Pokud budete opravu provádět sami, může to mít za následek nehodu nebo úraz.
13. Toto zařízení mohou používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými či duševními schopnostmi či osoby bez zkušeností a znalostí, pokud jsou pod dohledem či byly poučeny o bezpečném používání zařízení a chápou rizika s tímto používáním spojená. Děti si s tímto zařízením nesmějí hrát. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru.
PREVENTIVNÍ OPATŘENÍ PRO POUŽÍVÁNÍ VYSAVAČE PRO ELEKTRICKÉ NÁŘADÍ
Byla popsána preventivní opatření společná pro vysavače. Pokud jde o vysavače určené pro elektrické nářadí, říd'te se dalšími níže uvedenými preventivními opatřeními:
VAROVÁNÍ
- Spotřeba energie elektrického nářadí, které lze připojit k blokovacímu vývodu, je 2400 W v průběhu provozu.
Pokud se pri zapojení k blokovacímu vývodu použivá elektricke nářadí se spotřebou energie nad výše uvedenou hodnotou, nadproud způsobí poruchu blokovacího obvodu nebo zástrčky či úraz. - Používejte zásuvku se zatížitelností 16 A či více a s izolací. Pokud se používá spolu s jinými nástroji, abnormální vyvíjení tepla může způsobit požár.
- Zamezte tomu, aby přístroj nasál následující látky a materiály:
O Jiskru vyvinutou během broušení nebo řezání kovů.
O Předměty s vysokou teplotou, jako je zapálená cigareta.
○ Hôrlavé látky (benzín, ředidlo, technický benzín, petrolej, nátěrová barva atd.), výbušné látky (nitroglycerin atd.), zápalné látky (hliník, zinek, hořčík, titan, červený fosfor, bílý fosfor, celuloid atd.)
O Ostré předměty jako jsou hřebík a břitva.
○ Dřevěné třísky, kov, kamen, pružinu atd.
○ Zpevňovací materiály jako je cementový prášek, práškové barvivo a vodivý jemný prach jako jsou kovový prášek a uhlíková zrnka.
○ Pěnicí kapaliny jako je olej, vařící voda, chemická kapalina a čisticí prostředek. Kapaliny jako je voda a olej. Mohou způsobit požár nebo úraz. - Před použitím filtr správně nastavte. Nepoužívejte přístroj bez filtru ani s filtrem nastaveným v nesprávné poloze a nepoužívejte natržený filtr. Může způsobit poruchu jako je spálení motoru.
- Nepokládejte vodu ani olej na přístroj, zástrčku ani blokovací vývod. Protože tento přístroj není vodotěsný, může to způsobit úraz elektrickým proudem nebo poruchu.
- Nepoužívejte přístroj s ucpaným sacím otvorem, přívodem vzduchu nebo výfukovým otvorem. Teplota motoru může abnormálně vzrůst, což způsobí problémy jako je deformace součástí nebo spálení motoru.
-
Neuvádějte přístroj do chodu při provozu plováku nebo když jsou hadice či sací otvor atd. ucpány cizí látkou. Teplota motoru může abnormálně vzrůst, což způsobí problémy jako je deformace součástí nebo spálení motoru.
-
Nenaklánějte přístroj ani jej nepoužívejte, když je převrácen na bok. To může způsobit úraz elektrickým proudem nebo poruchu.
- Pro zamezení zdeformování nebo rozbití přístroje v důsledku naklonění atd. byste s přístrojem měli pohybovat zvolna. Rozbití, trhliny nebo deformace mohou způsobit úraz.
-
Když náhodou přístroj upustíte nebo do něj narazíte, zkontrolujte, zda nedošlo k jeho rozbití, trhlinám nebo deformaci. Rozbití, trhliny nebo deformace mohou způsobit úraz.
-
Když je prístroj ve špatném stavu nebo během použití vydává abnormální zvuk, neprodleně vypněte spínač a požadujte opravu po vašem místním prodejci nebo autorizovaném servisním technikovi. Další používání prístroje v tomto stavu může vest k úrazu.
- Když používáte prodlužovací šňůru, použijte trojitý kabel v pryžové hadici opatřený uzemňovacím vodičem. Dvojitý kabel bez uzemňovacího vodiče může způsobit úraz elektrickým proudem.
- Tento přístroj se používá pouze v budovách. Nikdy jej nepoužívejte pod širým nebem. Zhoršená izolace může způsobit úraz elektrickým proudem nebo požár elektrické části.
PARAMETRY
| Model Položka | RP150YB RP250YE | RP350YE | |
| Používané napájení | Jednofázové AC 50/60 Hz společné použití, napětí 230 V / 240 V | ||
| Motor Jednofázový sériový | komutátorový motor | ||
| Aplikace Mokrý a suchý typ | |||
| Příkon 1140 W | |||
| Blokovací elektrický vývod*1 | 2400 W / 1700 W / 1200 W | ||
| Maximální proud vzduchu 3,5 m | 3/min | ||
| Maximální podtlak 22 kPa | |||
| Detaily-Suchý typ 15 L | 25 L | 35 L | |
| Detaily-Mokrý typ 12 L | 22 L | 30 L | |
| Rozměry (šířka × tloušť»ka × výška) | 334 mm × 366 mm × 400 mm | 390 mm × 469 mm × 550 mm | 390 mm × 469 mm × 665 mm |
| Hmotnost*2 | 7,8 kg | 9,4 kg | 9,7 kg |
| Šňůra | 8 m | ||
*1 Zkontrolujte typový štítek a volič režimu na výrobku – v různých oblastech se liší.
*2 Kromě šňůry a příslušenství.
STANDARDNÍ PŘÍSLUŠENSTVÍ
(1) Hadice (světlost 38 mm × délka 3 m)....1
(2) Trubka 2
(3) Spojená rukojeť» ......1
(4) Hlavní tryska....1
(5) Štěrbinovitá tryska ....1
(6) Mokrá tryska....1
(7) Tryska s kulatým kartáčem....1
(8) Spoj (D) 1
(9) Adaptér....1
Standardní příslušenství podléhá změnám bez upozornění.
DOPLŇKOVÉ PŘÍSLUŠENSTVÍ (Prodává se zvlášť)
O Čistič s papírovou vložkou
○ Kazetový filtr
Doplňky podléhají změnám bez předchozího upozornění.
POUŽITÍ
○ Generální úklid na pracovištích a jinde.
○ Sesbírání jemného prachu vzniklého během broušení, řezání nebo vrtání betonu nebo dřeva s použitím mechanického nářadí.
○ Vysátí kapaliny jako je voda rozlité na podlaze.
VYBALENÍ
O Pečlivě vybalte mechanický nástroj.
O Před prací vyndejte příslušenství v nádrži.
PŘED POUŽITÍM
VAROVÁNÍ
Před použitím zkontrolujte následující. 1 - 3 je zapotřebí zkontrolovat před zasunutím zástrčky do zásuvky.
-
Zkontrolujte použité napájení.
Ujistěte se, že používáte přístroj s napětím uvedeným na typovém štítku. Pokud se přístroj používá s napětím, které je vyšší než uvedený údaj, otáčení motoru může být abnormálně rychlé, což vede k poškození přístroje. Kromě toho nepoužívejte přístroj s transformátory jako je stejnosměrné napájení, motorgenerátor a pomocný generátor, protože toto nejenže poškodí přístroj, ale může také způsobit nehodu. -
Ujistěte se, že je vakuový spínač vypnutý.
Pokud nevědomky při zapnutém vakuovém spínači zasunete zástrčku do zásuvky, dojde k náhlému spuštění přístroje, což způsobí neočekávanou nehodu. Vakuový spínač se zapíná stisknutím tlačítka "ON" a vypíná vrácením do polohy "OFF". Ujistěte se, že je vakuový spínač vypnutý. (Obr. 8)
- Zkontrolujte filtr
Filtr by měl být správně přichycen podle "2. Přichycení filtru".
Čeština
4. Kontrola zásuvky
Pokud je pri vložení zástrčky zásuvka rozviklaná nebo zástrčka snadno vypadne, je nutná oprava. Toto konzultujte s nejbližší elektrodílnou. Pokud se taková zásuvka používá v tomto stavu, dojde k jejímu přehřátí, což způsobí nehodu.
5. Prodlužovací šňůra
VAROVÁNÍ
Používejte nepoškozenou prodlužovací šňůru. Pokud je napájení dálkové, použijte prodlužovací šňůru, která je dostatečně silná na to, aby jí mohl procházet elektrický proud, a přitom je co možná nejkratší.
ZPŮSOB POUŽITÍ
UPOZORNĚNÍ
Nepoužívejte pomůcky jako je stolička pod nohy ani si na ni nesedejte. V opačném případě se přístroj začne náhle pohybovat, což způsobí úraz.
POZNÁMKA
Zacházejte s hadicí opatrně. Neohýbejte hadici silou ani na ni nešlapte a netahejte za ni, pokud chcete vysavačem pohnout. Kromě toho hadici neodkládejte, pokud je ohnutá. V opačném případě to může způsobit problémy jako např. deformace.
1. Připojení hadice
Stiskněte přichycenou hadici do sacího otvoru nádrže, dokud nezaklapne, a připojte ji. Při vyjmutí hadice ji vytáhněte při současném stisknutí tlačítka sacího otvoru. (Obr. 3)
2. Přichycení filtru (Obr. 4)
VAROVÁNÍ
○ Ujistěte se, že filtr je přichycen. (tkaninový nebo prachový filtr). V opačném případě dojde k poškození motoru.
○ Když odsáváte jemný prach, jako je povrchový prach a kamenná moučka, používejte doplňkový papírový filtr.
○ Protože se jedná o filtr pro sání na sucho i na mokro, po vysání kapalin, jako je voda, jej nesnímejte.
POZNÁMKA
Je-li filtr mokrý, nechte ho vyschnout mimo přímé sluneční paprsky. Použitím mokrého filtru se značně sníží sací výkon.
(1) Zkontrolujte, zda je těsnění filtru položeno na otvoru nádrže.
(2) Zkontrolujte, zda je kryt filtru ve spodní části filtru.
3. Upevněte hlavní trysky, trubky atd.
Správně připojte hadici (světlost 38 mm × délka 3 m), spojenou rukojeť», trubky a hlavní trysku. Připojení se provádí stisknutím ve směru šipky. Lze také upevnit sací nástavec na štěrbiny v závislosti na použití.
4. Zapojte mechanické nářadí (Obr. 6)
Připojte v tomto pořadí hadici (id 38 mm × 3 m dlouhá) a adaptér nebo spoj (D) (standardní příslušenství). Připojení se provádí stisknutím ve směru šipky.
5. Způsob použití blokovacího elektrického vývodu VAROVÁNÍ
○ Napětí je přiloženo k blokovacímu elektrickému vývodu nehledě na polohu vakuového spínače nebo voliče režimu v tomto přístroji. Když vložíte zástrčku mechanického nástroje do blokovacího elektrického vývodu, zkontrolujte, zda je spínač mechanického nástroje vypnutý. Pokud nevědomky při zapnutém vakuovém spínači zasunete zástrčku do zásuvky, dojde k náhlému spuštění přístroje, což způsobí neočekávanou nehodu.
○ Nepřipojujte mechanický nástroj s vyšší než následující spotřebou energie do blokovacího elektrického vývodu. V opačném případě nadproud způsobí poruchu blokovacího obvodu nebo zástrčky či úraz. Připojte mechanický nástroj s vyšší než následující spotřebou energie k jinému vývodu než zásuvce, do níž je připojena zástrčka tohoto přístroje. 2400 W spotřeby energie pro mechanický nástroj.
POZNÁMKA
Pokud je výrobek obsahující závitový transformátor připojen k blokovacímu elektrickému vývodu, přístroj bude blokován po dobu asi 5 sekund, což neznamená poruchu.
(1) Žkontrolujte spotřebu energie mechanického přístroje, který má být připojen
Tento přístroj může být připojen k mechanickému nástroji, jehož spotřeba energie je 2400 W. Zkontrolujte spotřebu energie mechanického nástroje, který má být připojen. Pokud jde o mechanický nástroj s vyšší než výše uvedenou hodnotou, připojte jej k jinému vývodu, než je zásuvka, do níž je připojena zástrčka přístroje. V tomto případě nelze přístroj uvést do chodu ani zastavit spínačem mechanického nástroje.
(2) Připojte zástrčku mechanického nástroje (Obr. 7) Zvedněte kryt, vložte zástrčku mechanického nástroje do blokovacího elektrického vývodu.
6. Ovládání přepínače výběru režimu, vakuového přepínače (Obr. 8)
(1) Volič režimu
Stisknutím “A” (Automaticky) lze tento přístroj uvést do chodu a zastavit působením spínače připojeného mechanického nástroje. Stisknutím “M” (Ručně) lze tento přístroj uvést do chodu a zastavit působením jeho spínače.
(2) Vakuový spínač
Stisknutím "ON" se přístroj uvede do chodu. Vrácením spínače do polohy "OFF" se přístroj zastaví. Když je volič režimu v "M" (Ručně), přístroj se uvede do chodu a zastaví působením vakuového spínače.
(3) Posloupnost operací každého spínače
(a) Při použití přístroje s blokovaným mechanickým nástrojem
① Stiskněte "ON" na vakuovém spínači.
② Stiskněte "A" (Automaticky) na voliči režimu.
③ Působením spínače připojeného mechanického nástroje se tento přístroj také blokovaně uvede do chodu a zastaví. Kromě toho pro nasátí prachu, který zůstal v hadici, přístroj běží několik sekund ještě po vypnutí spínače mechanického nástroje a poté se zastaví.
(b) Při použití přístroje jako čističe
① Stiskněte "M" (Růčně) na voliči režimu.
② Pokud stisknete “ON” na vakuovém spínači, přístroj bude uveden do chodu. Pro jeho zastavení vrať»te spínač do polohy “OFF”.
7. Čištění filtru
VAROVÁNÍ
Ujistěte se, že jste vypnuli vakuový spínač a odpojili zástrčku ze zásuvky.
UPOZORNĚNÍ
Pokud se nádrž zaplní prachem, savost klesá. Pokud prach dosáhne poloviny výšky nádrže, co nejdříve jej odstraňte. Když během používání savost klesá, odstraňte prach následujícím postupem:
(1) Sejměte svěrku a oddělte hlavu. Při tomto postupu se řídte "8. Odstraňování prachu".
(2) Odstraňte zachycený prach tím, že několikrát udeříte do vnitřní strany filtru v případě filtru namontovaného v nádrži. Savost se obnoví.
(3) Upevněte hlavu a svěrku v původní poloze. Způsob upevnění se bude řídit "8. Odstraňování prachu".
POZNÁMKA
Protože zařízení na čištění filtru se uvede do chodu, když savost klesne pod určitou hodnotu, toto zařízení se také uvede do chodu v následujících připadech:
○ Když je sací otvor na konci hadice uzavřen.
○ Když je hadice ucpána cizí látkou.
(1) Když během používání savost přístroje klesne pod určitou hodnotu, jeho zařízení na čištění filtru se automaticky uvede do chodu a savost se obnoví následovně:
(a) Při použití přístroje jako čističe
Po zastavení motoru uvedením voliče režimu do polohy "A" (Automaticky) se zařízení na čištění filtru uvede do chodu na několik sekund.
(b) Při použití přístroje s připojeným mechanickým nástrojem
Uved'te spínač mechanického nástroje do polohy "OFF" a na několik sekund nechte přístroj běžet na plný provoz. Poté se po zastavení motoru zařízení na čištění filtru uvede do chodu na několik sekund. V závislosti na připojeném mechanickém nástroji a tlouš t'ce připojovacího adaptéru na konci hadice může být zařízení na čištění filtru uvedeno do chodu, kdykoli je spínač mechanického nástroje uveden "OFF". Avšak v tomto případě se nejedná o poruchu.
(2) Pokud je zařízení na čištění filtru opakovaně uvedeno do chodu a savost se neobnoví, nádrž je téměř zcela zaplněna prachem. Odstraňte prach v nádrži.
8. Odstraňování prachu
VAROVÁNÍ
Ujistěte se, že jste vypnuli vakuový spínač a odpojili zástrčku ze zásuvky.
UPOZORNĚNÍ
○ Nevystavujte přístroj nárazu do nádrže, filtru nebo hlavy. V opačném případě dojde k jejich deformaci nebo poškození.
I když záleží na množství vysátého prachu a kapalin, odstraňujte prach a kapaliny v nádrži přinejmenším jednou denně a udržujte přístroj, filtr atd. v čistotě. V opačném případě savost klesne, dojde k poruše motoru a eventuálně k zápachu a korozi.
○ Při odstraňování prachu v nádrži nepřidržujte svěrky. V opačném případě může dojít k poškození svěrek.
POZNÁMKA
Nenaklánějte nádrž s příslušenstvím (trubka, hlavní tryska atd.) vloženým do základu nebo nádrže. V opačném případě může dojít k poškození jakékoli součásti.
VAROVÁNÍ
Pokud je prístroj stlačen na bok, zatímco nádrž obsahuje kapalinu, tato kapalina se dostane do prostoru motoru nebo spínače, což způsobí úraz elektrickým proudem nebo poruchu motoru.
(1) Sejměte svěrky (2 kusy) a zvedněte rukojeť» hlavy. (Obr. 9)
(2) Několikrát lehce udeřte na vnitřní stranu filtru a tím odstraňte prach zachycený na filtru.
(3) Nakloňte nádrž a odstraňte prach. (Obr. 10, 11)
(4) Upevněte filtr, kryt filtru, hlavu a svěrku v původní poloze.
9. Přeprava a skladování
(1) Způsob použití rukojeti
Při přenášení nebo posunování přístroje přidržujte rukojeť» části hlavy, jak je znázorněno na obr. 12. Když nepoužíváte rukojeť», vložte ji do části hlavy.
(2) Upevnění a uvolnění rejdovacího kolečka
Spouštěním páky rejdovacího kolečka s brzdou se upevní otáčení kola. Při uvolnění upevněného kola zvedněte páku. (Obr. 13) Když pohybujete s přístrojem na vozidle, upevněte rejdovací kolečko tak, aby přístroj udrželo. Avšak před pohybováním přístroje zkontrolujte, zda je rejdovací kolečko uvolněno, jinak dojde k jeho poškození.
(3) Skladování přístroje
Když chcete čištění na chvíli přerušit, můžete zaháknout držák trubky o trubku. Přístroj lze poté skladovat. Šňůru lze také svázat a zaháknout. (Obr. 14)
10. Připevnění papírového filtru (Volitelné)
VAROVÁNÍ
○ Ujistěte se, že je přístroj vypnutý a zástrčka je odpojená z elektrické zásuvky.
○ Používáte-li papírový filtr, používejte ho v kombinaci se standardním látkovým fi ltrem.
Pokud se papírový filtr roztrhne, prach se může dostat do motoru a způsobit abnormální hluk nebo požár v důsledku přehřátí.
UPOZORNĚNÍ
Používáte-li papírový filtr, zabraňte nasátí kapalin, jako je voda, nebo vlhkého prachu, neboť» by to mohlo vést k roztržení fi ltru.
(1) Otevřete papírový filtr vodorovně tak, aby sací štěrbina v papírovém filtru přesahovala horní část kontejneru. (Obr. 15)
(2) Před připevněním filtru do přístroje přeložte dva záhyby na lepence cca 90° ve směru šipky. (Obr. 16)
d(3) Byodvrlejte sací štěrbinu v papírovém filtru se sacím otvorem v přístroji. Vložte filtr ve směru šipky tak, jak je znázorněno na obrázku, aby lepenka papírového filtru směřovala okolo zarážky na sacím otvoru. (Obr. 17)
PLOVÁKOVÝ MECHANISMUS
Tento přístroj je vybaven plovákovým mechanismem, který zamezuje tomu, aby se voda dostala do motoru, když je nasáváno větší než stanovené množství vody. Když činnost plováku nenasává vodu, urychleně vypněte spínač a odstraňte vodu v nádrži.
VAROVÁNÍ
○ Při činnosti plováku nepokračujte v provozu přístroje. V opačném případě může teplota motoru abnormálně vzrůst, což způsobí problémy, jako je deformace součástí nebo spálení motoru.
○ Vyhněte se nasávání pěnicích kapalin jako je čisticí prostředek nebo pěna. Předtím, než se plovák uvede do chodu, z výstupu vzduchu může vytrysknout pěna. Pokud budete i nadále používat přístroj v tomto stavu, povede to k úrazu elektrickým proudem nebo poruše.
ÚDRŽBA A KONTROLA
VAROVÁNÍ
○ V případě kontroly či údržby se ujistěte, že jste vypnuli vakuový spínač a odpojili zástrčku ze zásuvky.
○ Nepracujte s mokrýma rukama. To může způsobit úraz elektrickým proudem nebo zranění.
1. Údržba filtru
POZNÁMKA
○ Jelikož je filtr spotřebním materiálem, doporučujeme, abyste si připravili náhradní díly.
○ Tkaninový filtr byste měli jednoduše poklepat, i když je silně zanesen. Silné kartáčování zkrátí jeho životnost.
○ Nevystavuje filtr úderům. Může se rozbít jeho pryskyřičná část.
Zanesený filtr značně sníží savost. Poklepejte na vnitřní stranu filtru a tím pravidelně odstraňujte prach.
2. Kontrola šroubů
Pravidelně zkontrolujte všechny šrouby a ujistěte se, že jsou správně utažené. Pokud najdete některé šrouby uvolněné, ihned je utáhněte. Neutažené šrouby mohou vést k vážnému riziku.
3. Údržba motoru
Vinutí motoru je srdce elektrického zařízení. Ujistěte se, že vinutí není poškozené nebo vlhké vodou nebo olejem.
Čeština
Prach lze odstranit jemnou látkou nebo látkou zvlhčenou mýdlovou vodou. Nepoužívejte bělicí činidlo, chlor, benzín ani ředidlo, neboť» mohou poškodit plastické části.
Veškeré kvalitní mechanické nářadí si vyžádá servis nebo výměnu součástí v důsledku běžného opotrebení. K zajištění toho, že budou použity pouze schválené náhradní díly, musí veškerý servis i všechny opravy provádět POUZE AUTORIZOVANÉ SERVISNÍ STŘEDISKO HiKOKI.
Pokud je poškozen napájecí přívod, musí jej vyměnit výrobce, jeho servisní technik nebo osoby s obdobnou kvalifikací, abyste se vyhnuli možnému nebezpečí v důsledku nekvalifikované opravy.
VÝBĚR PŘÍSLUŠENSTVÍ
Přehled příslušenství k tomuto přístroji je uveden na straně 134.
UPOZORNĚNÍ
Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán.
ZÁRUKA
Ručíme za to, že elektrické nářadí HiKOKI splňuje zákonné/místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo normálního opotřebení. V případě reklamace zaštlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska firmy HiKOKI.
POZNÁMKA
Vlivem stále pokračujícího výzkumného a vývojového programu HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.
Podl'a bodů „2. Prichytenie filtra“ by mal byt' filter správne upevnený.
Slovenčina
5. Predlžovací kábel
VÝSTRAHA
Ak je filter mokrý, nechajte ho vyschnúť mimo priameho slnečného svetla. Použitím mokrého filtra sa značne zníži sací výkon.
(1) Skontrolujte, či je tesnenie filtra položené na otvore nádrže.
(2) Skontrolujte, či je kryt filtra na spodnej časti fi ltra.
4. Pripojte elektrické náradia (Obr. 6)
6. Funkcia voliča režimu, vákuový spínač (Obr. 8)
(1) Volič režimu
② Stlačte „A“ (Automaticky) na voliči režimu.
① Stlačte „M“ (Manuálne) na voliči režimu.
Uistite sa, že ste vypli vákuový spínač a odpojili zástrčku zo zásuvky.
UPOZORNENIE
O Ak je sací otvor na konci hadice uzavretý.
O Ak je hadica upchatá cudzou látkou.
Uistite sa, že ste vypli vákuový spínač a odpojili zástrčku zo zásuvky.
UPOZORNENIE
10. Ako pripevnit papierový filter (volitel'né)
VYSTRAHA
Modřická 205, 664 48 Moravany, Czech Republic
Tel: +420 547 422 660
Fax: +420 547 213 588
URL: http://www.hikoki-powertools.cz
