Marka	HiKOKI
Model	RP150YB
Typ produktu	Przemysłowy odkurzacz do suchych i mokrych
Zasilanie	Jednofazowe AC 50/60 Hz, 230 V / 240 V
Moc	1140 W
Gniazdo do narzędzi	maks. 2400 W
Maksymalny przepływ powietrza	3,5 m³/min
Maksymalne podciśnienie	22 kPa
Pojemność na kurz	15 L
Pojemność na ciecze	12 L
Wymiary (dł. × szer. × wys.)	334 mm × 366 mm × 400 mm
Waga (bez kabla i akcesoriów)	7,8 kg
Długość kabla	8 m
Silnik	Silnik komutatorowy jednofazowy
Standardowy filtr	Filtr materiałowy
Opcjonalny filtr	Filtr papierowy
Mechanizm pływakowy	Tak, automatyczne zatrzymanie zapobiegające przedostawaniu się wody do silnika
Przełącznik trybu	Ręczny (M) i Automatyczny (A)
Funkcja czyszczenia filtra	Automatyczne, przez wibracje filtra po zatrzymaniu
Dołączone akcesoria	Końcówka do cieczy, końcówka ze szczotką okrągłą, złącze (D), adapter
Zastosowanie	Wewnętrzne, odkurzanie drobnego kurzu i cieczy
Gwarancja	Zgodna z przepisami, wady produkcyjne

Często zadawane pytania - RP150YB HiKOKI

Jaka jest moc odkurzacza RP150YB?

Odkurzacz HiKOKI RP150YB ma moc 1140 W. Jest kompatybilny z gniazdem do narzędzi, które może zasilać narzędzie do 2400 W.

Czy mogę odkurzać ciecze tym odkurzaczem?

Tak, RP150YB to odkurzacz do suchych i mokrych. Może odkurzać ciecze, takie jak woda, z pojemnością na ciecze 12 L. Używaj dołączonej końcówki do cieczy i nie zdejmuj filtra materiałowego.

Jak wyczyścić filtr odkurzacza?

Filtr materiałowy można czyścić, delikatnie go opukując wewnątrz zbiornika, aby usunąć kurz. Do głębokiego czyszczenia pozostaw go do wyschnięcia z dala od słońca. Unikaj energicznego szczotkowania, aby go nie uszkodzić.

Czy mogę podłączyć narzędzie elektryczne do odkurzacza?

Tak, RP150YB jest wyposażony w gniazdo do narzędzi dla narzędzia elektrycznego, o maksymalnej mocy 2400 W. W trybie Automatycznym (A) odkurzacz włącza się i wyłącza wraz z podłączonym narzędziem.

Jaka jest pojemność zbiornika?

Zbiornik RP150YB ma pojemność 15 L na kurz i 12 L na ciecze. Zaleca się opróżnianie zbiornika, gdy kurz osiągnie połowę wysokości, aby utrzymać dobrą siłę ssania.

Jak działa mechanizm pływakowy?

Mechanizm pływakowy zapobiega przedostawaniu się wody do silnika, gdy poziom cieczy jest zbyt wysoki. Gdy pływak się aktywuje, ssanie zatrzymuje się automatycznie; należy wtedy wyłączyć urządzenie i opróżnić zbiornik.

Jakie akcesoria są dostarczane z odkurzaczem?

Standardowe akcesoria obejmują: końcówkę do cieczy, końcówkę ze szczotką okrągłą, złącze (D) do podłączania narzędzi oraz adapter. Filtr materiałowy jest zainstalowany, a filtr papierowy jest dostępny opcjonalnie.

Jakie jest wymagane napięcie zasilania?

Odkurzacz działa na zasilaniu jednofazowym AC 50/60 Hz, o napięciu 230 V do 240 V. Sprawdź tabliczkę znamionową w celu uzyskania dokładnych specyfikacji dla Twojego regionu.

Jak używać trybu automatycznego?

Ustaw przełącznik trybu na A (Automatyczny). Podłącz narzędzie elektryczne do gniazda do narzędzi. Odkurzacz uruchamia się automatycznie, gdy narzędzie jest włączone, i wyłącza się kilka sekund po wyłączeniu narzędzia, z cyklem czyszczenia filtra.

Gdzie mogę naprawić odkurzacz HiKOKI RP150YB?

Wszelkie naprawy muszą być wykonywane przez Autoryzowane Centrum Serwisowe HiKOKI. Aby znaleźć najbliższe, odwiedź oficjalną stronę internetową lub skontaktuj się z działem obsługi klienta. Używanie nieautoryzowanych części unieważnia gwarancję.

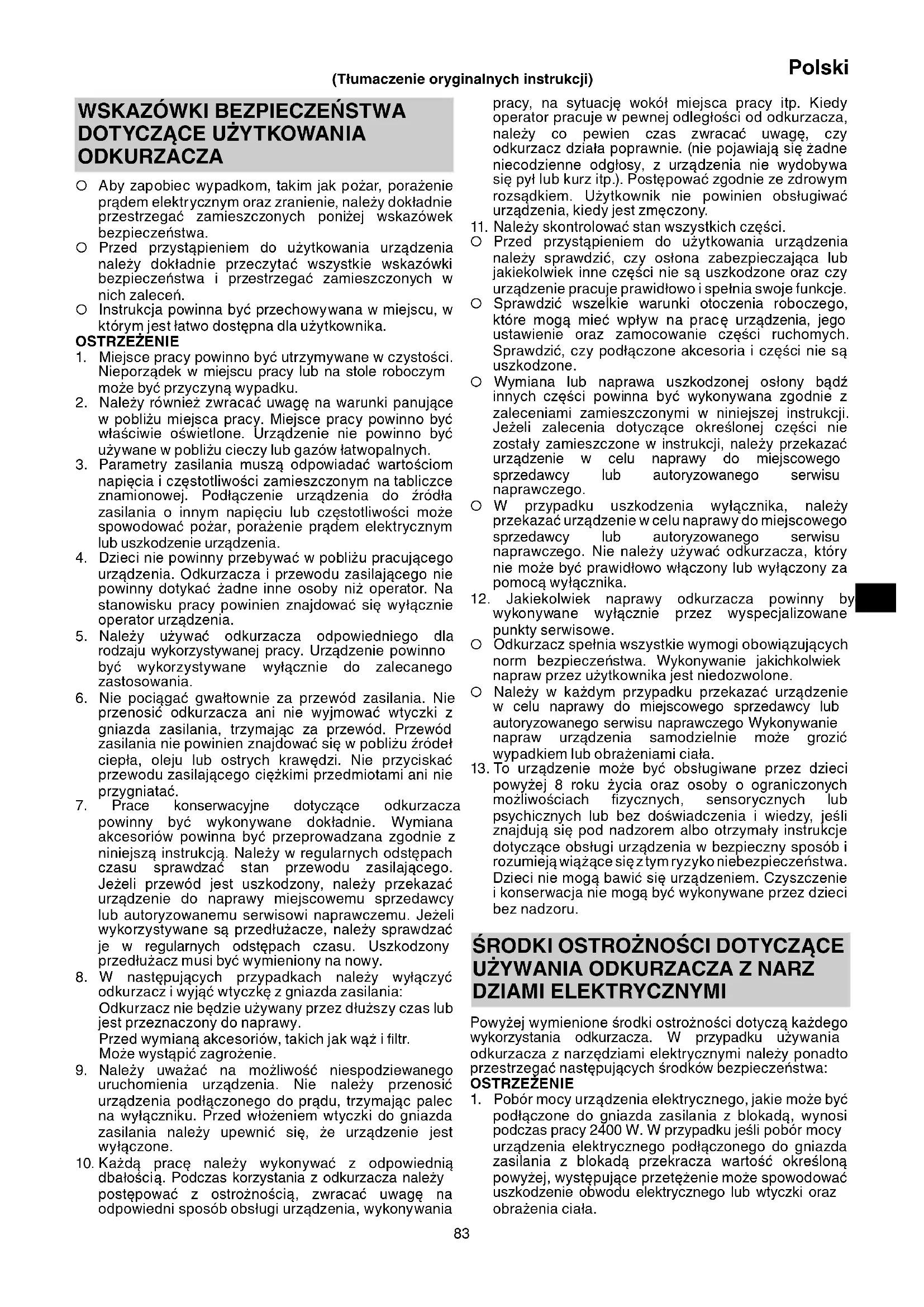

INSTRUKCJA OBSŁUGI RP150YB HiKOKI

○ Aby zapobiec wypadkom, takim jak pożar, porażenie prądem elektrycznym oraz zranienie, należy dokładnie przestrzegać zamieszczonych poniżej wskazówek bezpieczeństwa.
○ Przed przystąpieniem do użytkowania urządzenia należy dokładnie przeczytać wszystkie wskazówki bezpieczeństwa i przestrzegać zamieszczonych w nich zaleceń.
○ Instrukcja powinna być przechowywana w miejscu, w którym jest łatwo dostępna dla użytkownika.

OSTRZEŻENIE

1. Miejsce pracy powinno być utrzymywane w czystości. Nieporządek w miejscu pracy lub na stole roboczym może być przyczyną wypadku.

2. Należy również zwracać uwagę na warunki panujące w pobliżu miejsca pracy. Miejsce pracy powinno być właściwie oświetlone. Urządzenie nie powinno być używane w pobliżu cieczy lub gazów łatwopalnych.

3. Parametry zasilania muszą odpowiadać wartościom napięcia i częstotliwości zamieszczonym na tabliczce znamionowej. Podłączenie urządzenia do źródła zasilania o innym napięciu lub częstotliwości może spowodować pożar, porażenie prądem elektrycznym lub uszkodzenie urządzenia.

4. Dzieci nie powinny przebywać w pobliżu pracującego urządzenia. Odkurzacza i przewodu zasilającego nie powinny dotykać żadne inne osoby niż operator. Na stanowisku pracy powinien znajdować się wyłącznie operator urządzenia.

5. Należy używać odkurzacza odpowiedniego dla rodzaju wykorzystywanej pracy. Urządzenie powinno być wykorzystywane wyłącznie do zalecanego zastosowania.

6. Nie pociągać gwałtownie za przewód zasilania. Nie przenosić odkurzacza ani nie wyjmować wtyczki z gniazda zasilania, trzymając za przewód. Przewód zasilania nie powinien znajdować się w pobliżu źródeł ciepła, oleju lub ostrych krawędzi. Nie przyciskać przewodu zasilającego ciężkimi przedmiotami ani nie przygniatać.

7. Prace konserwacyjne dotyczące odkurzacza powinny być wykonywane dokładnie. Wymiana akcesoriów powinna być przeprowadzana zgodnie z niniejszą instrukcją. Należy w regularnych odstępach czasu sprawdzać stan przewodu zasilającego. Jeżeli przewód jest uszkodzony, należy przekazać urządzenie do naprawy miejscowemu przedawcy lub autoryzowanemu serwisowi naprawczemu. Jeżeli wykorzystywane są przedłużacze, należy sprawdzać je w regularnych odstępach czasu. Uszkodzony przedłużacz musi być wymieniony na nowy.

8. W następujących przypadkach należy wyłączyć odkurzacz i wyjąć wtyczkę z gniazda zasilania: Odkurzacz nie będzie używany przez dłuższy czas lub jest przeznaczony do naprawy. Przed wymianą akcesoriów, takich jak wąż i filtr. Może wystąpić zagrożenie.

9. Należy uważać na możliwość niespodziewanego uruchomienia urządzenia. Nie należy przenosić urządzenia podłączonego do prądu, trzymając palec na wyłączniku. Przed włożeniem wtyczki do gniazda zasilania należy upewnić się, że urządzenie jest wyłączone.

10. Każda pracę należy wykonywać z odpowiednią dbałością. Podczas korzystania z odkurzacza należy postępować z ostrożnością, zwracać uwagę na odpowiedni sposób obsługi urządzenia, wykonywania

pracy, na sytuację wokół miejsca pracy itp. Kiedy operator pracuje w pewnej odległości od odkurzacza, należy co pewien czas zwracać uwagę, czy odkurzacz działa poprawnie. (nie pojawiają się żadne niecodzienne odglosy, z urządzenia nie wydobywa się pył lub kurz itp.). Postępować zgodnie ze zdrowym rozsądkiem. Użytkownik nie powinien obsługiwać urządzenia, kiedy jest zmęczony.

1. Należy skontrolować stan wszystkich części.

○ Przed przystąpieniem do użytkowania urządzenia należy sprawdzić, czy osłona zabezpieczająca lub jakiekolwiek inne części nie są uszkodzone oraz czy urządzenie pracuje prawidłowo i spełnia swoje funkcje.

○ Sprawdzić wszelkie warunki otoczenia roboczego, które mogą mieć wpływ na pracę urządzenia, jego ustawienie oraz zamocowanie części ruchomych. Sprawdzić, czy podłączone akcesoria i części nie są uszkodzone.

○ Wymiana lub naprawa uszkodzonej osłony bądź innych części powinna być wykonywana zgodnie z zaleceniami zamieszczonymi w niniejszej instrukcji. Jeżeli zalecenia dotyczące określonej części nie zostały zamieszczone w instrukcji, należy przekazać urządzenie w celu naprawy do miejscowego sprzedawcy lub autoryzowanego serwisu naprawczego.

○ W przypadku uszkodzenia wyłącznika, należy przekazać urządzenie w celu naprawy do miejscowego sprzedawcy lub autoryzowanego serwisu naprawczego. Nie należy używać odkurzacza, który nie może być prawidłowo włączony lub wyłączony za pomocą wyłącznika.

1. Jakiekolwiek naprawy odkurzacza powinny by wykonywane wyłącznie przez wyspecjalizowane punkty serwisowe.

Odkurzacz spełnia wszystkie wymogi obowiązujących norm bezpieczeństwa. Wykonywanie jakichkolwiek napraw przez użytkownika jest niedozwolone.

○ Należy w każdym przypadku przekazać urządzenie w celu naprawy do miejscowego sprzedawcy lub autoryzowanego serwisu naprawczego Wykonywanie napraw urządzenia samodzielnie może grozić wypadkiem lub obrażeniami ciała.

1. To urządzenie może być obsługiwane przez dzieci powyżej 8 roku życia oraz osoby o ograniczonych możliwościach fizycznych, sensorycznych lub psychicznych lub bez doświadczenia i wiedzy, jeśli znajdują się pod nadzorem albo otrzymały instrukcje dotyczące obsługi urządzenia w bezpieczny sposób i rozumieją wiążące się z tym ryzyko niebezpieczeństwa. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.

ŚRODKI OSTROŻNOŚCI DOTYCZĄCE UŻYWANIA ODKURZACZA Z NARZ DZIAMI ELEKTRYCZNYMI

Powyżej wymienione środki ostrożności dotyczą każdego wykorzystania odkurzacza. W przypadku używania odkurzacza z narzędziami elektrycznymi należy ponadto przestrzegać następujących środków bezpieczeństwa: OSTRZEŻENIE

1. Pobór mocy urządzenia elektrycznego, jakie może być podłączone do gniazda zasilania z blokadą, wynosi podczas pracy 2400 W. W przypadku jeśli pobór mocy urządzenia elektrycznego podłączonego do gniazda zasilania z blokadą przekracza wartość określoną powyżej, występujące przetężenie może spowodować uszkodzenie obwodu elektrycznego lub wtyczki oraz obrażenia ciała.

Polski

1. Natężenie znamionowe prądu w gnieździe zasilania 6. powinno wynosić co najmniej 16 A. Gniazdo powinno posiadać izolację. W przypadku wykorzystywania urządzenia z elementami o innych parametrach, może wystąpić przegrzanie prowadzące do pożaru.

2. Urządzenie nie powinno być wykorzystywane w następujących warunkach:

○ W przypadku wytwarzania się iskier podczas szlifowania lub cięcia metalu.

○ Jeżeli w pobliżu znajdują się przedmioty o wysokiej temperaturze, jak na przykład zapalony papieros.

○ W pobliżu substancji łatwopalnych (benzyna, rozcieńczalnik, ropa naftowa, nafta, farby itp.), materiałów wybuchowych (nitrogliceryna itp.), materiałów palnych (aluminium, cynk, magnez, tytan, fosfor czerwony lub żółty celuloid itp.)

○ W pobliżu przedmiotów o ostrych krawędziach, takich jak gwoździe i ostrza.

○ W obecności wiórów drewnianych, metalu, kamieni, sznurów itp.

○ W przypadku materiałów zastygających, jak na przykład pył cementowy lub toner oraz drobnych pyłów przewodzących prąd elektryczny, takich jak pyły metali i pył węglowy.

○ W przypadku pieniących się cieczy, takich jak olej, wrząca woda, ciecze chemiczne i detergenty. W przypadku cieczy, takich jak woda i olej. Może to spowodować pożar lub obrażenia ciała.

1. Przed przystąpieniem do użytkowania urządzenia należy poprawnie założyć filtr. Nie należy używać urządzenia bez założonego filtra lub z filtrem założonym nieprawidłowo. Nie używać zużytego filtra. Może to spowodować uszkodzenia, jak na przykład przegrzanie silnika.

2. Urządzenie, wtyczka kabla zasilającego lub gniazdo zasilające nie mogą mieć kontaktu z wodą lub olejem. Ponieważ urządzenie nie jest wodoodporne, może to spowodować porażenie prądem elektrycznym lub uszkodzenia.

3. Nie należy używać urządzenia, jeżeli otwór zasysający, no otwór wlotowy powietrza bądź otwór wylotowy są zatkane. Może to spowodować nadmierny wzrost temperatury silnika, a w efekcie odkształcenia części lub przegrzanie silnika.

4. Nie należy używać urządzenia, kiedy zadziała pływak lub kiedy wąż, wlot zbiornika itp. są zatkane przez ciała obce. Może to spowodować nadmierny wzrost temperatury silnika, a w efekcie odkształcenia części lub przegrzanie silnika.

5. Nie przewracać urządzenia i nie używać, kiedy leży na jednym z boków. Może to spowodować porażenie prądem elektrycznym lub uszkodzenia.

6. Aby uniknąć uszkodzenia lub złamania części spowodowanego nagłym przewróceniem, urządzenie powinno być przenoszone ostrożnie. Pęknięcie, złamanie lub odkształcenie części urządzenia może spowodować obrażenia ciała.

7. W przypadku nagłego upuszczenia lub przewrócenia urządzenia należy sprawdzić, czy nie są widoczne jakiekolwiek pęknięcia lub odkształcenia. Pęknięcie, złamanie lub odkształcenie części urządzenia może spowodować obrażenia ciała.

8. Jeśli urządzenie jest uszkodzone lub podczas pracy występują niecodziennie dźwięki, należy je natychmiast wyłączyć i przekazać do naprawy miejscowemu sprzedawcy lub autoryzowanemu punktowi serwisowemu. Dalsze używanie uszkodzonego urządzenia może spowodować obrażenia ciała.

9. W przypadku wykorzystywania przedłużaczy, należy używać wyłącznie przewodów trójżyłowych z uziemieniem. Stosowanie przewodów dwużyłowych z uziemieniem może spowodować porażenie prądem elektrycznym.

10. Urządzenie przeznaczone jest wyłącznie do użytku w pomieszczeniach. Nie należy w żadnym wypadku używać go na wolnym powietrzu. Uszkodzenie izolacji może spowodować porażenie prądem elektrycznym lub wybuch pożaru.

DANE TECHNICZNE

ModelPozycja	RP150YB	RP250YE	RP350YE
Wykorzystywane źródło zasilania	Zwykłe gniazdo AC 50/60 Hz, napięcie 230 V / 240 V
Silnik	Jednofazowy, szeregowy silnik komutatorowy
Zastosowania	Typu mokrego i suchego
Moc wejściowa	1140 W
Gniazdo zasilające z blokadą*1	2400 W / 1700 W / 1200 W
Maks. przepływ powietrza	3,5 m 3/min
Maks. podciśnienie	22 kPa
Parametry szczegółowe - praca na sucho	15 L	25 L	35 L
Parametry szczegółowe - praca na mokro	12 L	22 L	30 L
Wymiary (szer. × gł. × wys.)	334 mm × 366 mm × 400 mm	390 mm × 469 mm × 550 mm	390 mm × 469 mm × 665 mm
Cieżar*2	7,8 kg	9,4 kg	9,7 kg
Przewód zasilający	8 m

*1 Należy sprawdzić tabliczkę znamionową i przełącznik trybu pracy na urządzeniu, ponieważ mogą się one różnić w zależności od kraju.
*2 Bez przewodu zasilającego i akcesoriów.

WYPOSAŻENIE STANDARDOWE

(1) Wąż giętki (śr. 38 mm × długość 3 m)....1
(2) Rura 2
(3) Uchwyt przegubowy ....1
(4) Dysza główna ....1
(5) Dysza do trudno dostępnych miejsc ....1
(6) Dysza mokra ....1
(7) Dysza okrągła ze szczotką....1
(8) Element połączeniowy (D) ......1
(9) Złączka....1

Wyposażenie standardowe może ulec zmianie bez uprzedzenia.

MOŻLIWE WYPOSAŻENIE DODATKOWE (sprzedawane oddzielnie)

○ Filtr papierowy

○ Wkład filtracyjny

Wyposażenie standardowe może ulec zmianie bez uprzedzenia.

ZASTOSOWANIE

○ Ogólne prace porządkowe na stanowiskach pracy itp.
○ Zbieranie drobnego pyłu, powstającego podczas szlifowania, cięcia lub wiercenia betonu lub drewna za pomocą narzędzi elektrycznych.
○ Usuwanie cieczy (np. wody), rozlanych na posadzce.

ROZPAKOWANIE

○ Narzędzie elektryczne powinno być rozpakowane ostrożnie.
○ Przed przystąpieniem do pracy należy wyjąć akcesoria znajdujące się w zbiorniku.

PRZED UŻYCIEM

OSTRZEŻENIE

Przed przystąpieniem do użytkowania urządzenia należy przeprowadzić następujące czynności kontrolne. Punkty 1 do 3 powinny być sprawdzone przed włożeniem wtyczki do gniazda zasilania.

1. Sprawdzić parametry prądu elektrycznego w sieci zasilania.

Należy upewnić się, że napięcie w sieci zasilania jest zgodne z napięciem określonym na tabliczce znamionowej urządzenia. W przypadku jeśli napięcie w sieci zasilania będzie wyższe, obroty silnika będą zbyt wysokie, co spowoduje uszkodzenie urządzenia. Urządzenie nie powinno być używane z jakimikolwiek zasilaczami, na przykład prądu stałego, prądnicami lub wzmacniaczami prądu elektrycznego. Może to spowodować nie tylko uszkodzenie urządzenia, ale również poważne obrażenia.

2. Sprawdzić, czy wyłącznik główny urządzenia znajduje się w położeniu OFF (Wyłączone).

W przypadku włożenia wtyczki do gniazda zasilania, kiedy wyłącznik główny znajduje się w położeniu ON (Włączone), urządzenie zostanie nagle uruchomione, co może spowodować wypadek. Urządzenie jest uruchamiane poprzez przesunięcie wyłącznika głównego do położenia "ON", a zatrzymywane poprzez ustawienie wyłącznika w położeniu "OFF". Przed włożeniem wtyczki do gniazda zasilania należy upewnić się, że wyłącznik znajduje się w położeniu OFF (Włączone). (Rys. 8)

1. Sprawdzenie fi ltra
   Patrz sposób prawidłowego założenia filtra w punkcie "2. Zakładanie filtra".

4. Sprawdzenie gniazda zasilania

Jeżeli po włożeniu wtyczki gniazdo jest niestabilne lub wtyczka łatwo wypada z gniazda, należy je naprawić. W tym celu należy zwrócić się do najbliższego sklepu ze sprzętem elektrycznym. Korzystanie z uszkodzonego gniazda może spowodować przegrzanie i uszkodzenie urządzenia.

5. Przedłużacz

OSTRZEŻENIE

Przedłużacz nie może być uszkodzony. Jeżeli gniazdo zasilania znajduje się w dużej odległości, należy korzystać z przedłużacza o odpowiednim przekroju i jak najmniejszej długości.

OBSŁUGA URZĄDZENIA

UWAGA

Nie stawać na górnym elemencie urządzenia i nie siadać na urządzeniu. Urządzenie może nagle się włączyć, co grozi obrażeniami ciała.

WSKAZÓWKA

Wąż należy obsługiwać ostrożnie. Nie należy wyginać węża na siłę, nie deptać go i nie ciągnąć, aby przemieścić odkurzacz. Uważać, aby wąż nie leżał wygięty. W przeciwnym wypadku wąż może ulec trwałej deformacji.

1. Podłączanie węża giętkiego

Włożyć wąż dostarczony z urządzeniem do otworu zasysania (wlotowego) zbiornika i zatrzasnąć. Aby wyjąć wąż, należy wyciągnąć go z otworu, naciskając równocześnie przycisk otworu zasysania. (Rys. 3)

2. Zakładanie filtra (Rys. 4)

OSTRZEŻENIE

○ Przed włączeniem urządzenia należy sprawdzić, czy został założony filtr (tkaninowy lub filtr przeciwpyłowy). Używanie urządzenia bez filtra spowoduje uszkodzenie silnika.
○ W przypadku zbierania drobnego pyłu, na przykład drzewnego lub kamiennego, należy stosować opcjonalny fi ltr papierowy.
○ Filtr przeznaczony jest zarówno do pracy na sucho, jak i na mokro, dlatego też nie należy wyjmować go w przypadku zasysania cieczy, takich jak woda.

WSKAZÓWKA

Jeżeli filtr jest mokry, należy pozostawić go do osuszenia. Nie suszyć bezpośrednio na słońcu. Używanie mokrego filtra znacznie zmniejsza moc zasysania urządzenia.

(1) Sprawdzić, czy uszczelka filtra została dokładnie założona na całym obwodzie otworu wlotowego zbiornika.
(2) Sprawdzić, czy komora filtra znajduje się na dnie filtra.

3. Zakładanie dyszy, rur itp.

Kiedy urządzenie wykorzystywane jest jako odkurzacz (Rys. 5)

Podłączyć w odpowiedniej kolejności wąż giętki (śr. 38 mm × długość 3 m), uchwyt przegubowy, rury i dyszę główna. Zakładanie odbywa się poprzez wciśnięcie w kierunku wskazanym przez strzałkę. W zależności od zastosowania można również założyć dyszę do trudno dostępnych miejsc.

4. Podłączanie narzędzi elektrycznych (Rys. 6)

Podłącz rurę (śr. 38 mm × 3 m dł.) do Złączki lub Elementu połączeniowego (D) (akcesorium standardowe). Zakładanie odbywa się poprzez wciśnięcie w kierunku wskazanym przez strzałkę.

Polski

5. Sposób korzystania z gniazda zasilania z blokadą OSTRZEŻENIE

○ Gniazdo znajduje się pod napięciem niezależnie od położenia wyłącznika głównego oraz bieżącego trybu pracy urządzenia. Przed włożeniem wtyczki narzędzia elektrycznego do gniazda należy upewnić się, że wyłącznik narzędzia elektrycznego znajduje się w położeniu OFF. Jeżeli wyłącznik główny znajduje się w położeniu ON, włożenie wtyczki do gniazda spowoduje nagłe uruchomienie narzędzia elektrycznego, co grozi odniesieniem obrażeń ciała.
Do gniazda zasilania z blokadą nie należy podłączać jakichkolwiek narzędzi elektrycznych, których pobór mocy przekracza wartość określoną poniżej. W przeciwnym wypadku nastąpi przetężenie, które może spowodować uszkodzenie obwodu elektrycznego lub wtyczki oraz obrażenia ciała użytkownika. Jeżeli pobór mocy narzędzia elektrycznego przekracza podaną niżej wartość, narzędzie to musi zostać podłączone do oddzielnego gniazda zasilania. Pobór mocy narzędzia elektrycznego wynosi 2400 W.

WSKAZÓWKA

W przypadku podłączenia do gniazda zasilania z blokadą urządzenia zewnętrznego wyposażonego w transformator z uzwojeniem, urządzenie zostanie zablokowane na około 5 sekund - nie oznacza to uszkodzenia.

(1) Sprawdzenie poboru mocy elektrycznego, które ma zostać podłączone

Do urządzenia może zostać podłączone wyłącznie narzędzie elektryczne, którego pobór mocy nie przekracza 2400 W. Przed podłączeniem należy zawsze sprawdzić pobór mocy narzędzia elektrycznego. W przypadku jeśli pobór mocy narzędzia elektrycznego przekracza wartość określoną powyżej, należy podłączyć je do oddzielnego gniazda zasilania o odpowiednich parametrach. W takim przypadku urządzenie nie może być obsługiwane lub wyłączane za pośrednictwem wyłącznika narzędzia elektrycznego.

(2) Podłączenie wtyczki narzędzia elektrycznego do gniazda (Rys. 7)

Należy podnieść osłonę i włożyć wtyczkę narzędzia elektrycznego do gniazda zasilania z blokadą.

6. Obsługa przełącznika wyboru trybu, przełącznik odkurzacza (Rys. 8)

(1) Przełącznik wyboru trybu pracy

Jeżeli przełącznik jest ustawiony w położeniu "A" (Automatyczny), urządzenie będzie obsługiwane i wyłączane za pomocą wyłącznika podłączonego narzędzia zewnętrznego. Jeżeli przełącznik jest ustawiony w położeniu "M" (Ręczne), urządzenie może być obsługiwane i wyłączane wyłącznie za pomocą własnego wyłącznika.

(2) Wyłącznik główny

Ustawienie wyłącznika głównego w położeniu "ON" powoduje włączenie urządzenia. Ustawienie wyłącznika głównego w położeniu "OFF" powoduje wyłączenie urządzenia. Urządzenie może być obsługiwane i wyłączane za pomocą wyłącznika głównego, jeżeli przełącznik wyboru trybu pracy został ustawiony w położeniu "M" (Ręczne).

(3) Obsługa poszczególnych przycisków i wyłączników

(a) Jeżeli urządzenie jest używane z podłączonym narzędziem elektrycznym

① Ustawić wyłącznik główny w położeniu "ON".

② Ustawić przełącznik wyboru trybu pracy w położeniu "A" (Automatyczny).

③ Urządzenie będzie włączane i wyłączane za pośrednictwem wyłącznika podłączonego narzędzia elektrycznego. W celu zakończenia zasysania pytów znajdujących się wewnątrz węża, urządzenie będzie działało jeszcze przez klika sekund po wyłączeniu podłączonego narzędzia elektrycznego, a następnie zostanie wyłączone.
(b) Kiedy urządzenie jest wykorzystywane jako odkurzacz
① Ustawić przełącznik wybory trybu pracy w położeniu "M" (Ręczne).
② Urządzenie może zostać uruchomione poprzez ustawienie wyłącznika głównego w położeniu "ON". Aby zatrzymać urządzenie, należy ustawić wyłącznik w położeniu "OFF".

7. Czyszczenie fi Itra

OSTRZEŻENIE

Należy upewnić się, że wyłącznik główny jest ustawiony w położeniu "OFF", a wtyczka zostałaione z gniazda zasilania.

UWAGA

Jeżeli zbiornik jest wypełniony pyłem, zmniejsza się siła zasysania urządzenia. Należy usuwać pył jak najwcześniej, kiedy jego poziom dochodzi do połowy wysokości zbiornika.

Kiedy podczas pracy moc zasysania zmniejszy się, należy usunąć pył w następujący sposób:

(1) Zwolnić zacisk i odłączyć głowicę. Sposób zia postępowania opisany został szczegółowo w punkcje "8. Usuwanie pyłu".
(2) Usunąć przylepiony pył, uderzając kilkakrotnie wewnętrzną stronę filtra zamocowanego do zbiornika. Moc zasysania zostanie przywrócona.
(3) Założyć głowicę i zamknąć zacisk w początkowym położeniu. Sposób postępowania opisany został szczegółowo w punkcje "8. Usuwanie pyłu".

WSKAZÓWKA

Ponieważ funkcja czyszczenia filtra włącza się automatycznie, kiedy moc zasysania zmniejszy się do określonego poziomu, może ona zadziałać także w następujących przypadkach:

○ Kiedy zatkana zostanie dysza zasysająca na zakończeniu węża.
○ Kiedy wąż giętki zostanie zatkany poprzez jakiekolwiek ciało obce.
(1) Kiedy podczas pracy moc zasysania spadnie do określonego poziomu, funkcja automatycznego czyszczenia filtra zostanie uruchomiona automatycznie, aby przywrócić moc początkową. Odbywa się to w następujący sposób:
(a) Kiedy urządzenie jest używane jako odkurzacz Po zatrzymaniu silnika poprzez ustawienie przełącznika wyboru trybu pracy w położeniu “A” (Automatyczny) funkcja czyszczenia filtra włączy się na kilka sekund.
(b) Kiedy urządzenie jest używane z podłączonym narzędziem elektrycznym

Ustawić wyłącznik główny podłączonego narzędzia elektrycznego w położeniu "OFF" i włączyć urządzenie na kilka sekund. Następnie kiedy silnik zostanie zatrzymany, funkcja czyszczenia filtra będzie działać przez kilka sekund. W zale żności od rodzaju podłączonego narzędzia elektrycznego oraz grubości złączki podłączonej do końców węża, funkcja czyszczenia filtra może działać niezależnie od tego, czy wyłącznik narzędzia elektrycznego znajduje się w położeniu "OFF". Nie oznacza to jednak awarii.

(2) Jeśli po kilkukrotnym włączeniu funkcji czyszczenia filtra moc zasysania urządzenia jest wciąż niska oznacza to, że zbiornik jest prawie w całości wypełniony pyłem. Usuwanie pyłu ze zbiornika.

8. Usuwanie pyłu

OSTRZEŻENIE

Należy upewnić się, że urządzenie zostało wyłączone za pomocą wyłącznika głównego, a wtyczka工作会议 z gniazda zasilania.

UWAGA

○ Należy uważać, aby nie uderzyć zbiornika, filtra lub głowicy. Gwałowne uderzenie może spowodować ich odkształcenie lub uszkodzenie.
○ Niezależnie od ilości zasysanego pyłu oraz płynów, należy usuwać pył oraz płyny ze zbiornika przynajmniej raz dziennie. Urządzenie, filtr itd. powinny być utrzymywane w czystości. Zabrudzenie może spowodować zmniejszenie mocy zasysania, uszkodzenie silnika, pojawienie się nieprzyjemnych zapachów lub rdzewienie.
○ Nie należy przytrzymywać zacisków podczas usuwania pyłu ze zbiornika. Może to spowodować uszkodzenie zacisków.

WSKAZÓWKA

Nie należy przechylac zbiornika z akcesoriami (rura, dysza główna itp.) podłączonymi do podstawy lub zbiornika. Może to spowodować uszkodzenie części.

OSTRZEŻENIE

W przypadku przechylenia urządzenia kiedy w zbiorniku znajduje się ciecz, może ona przelać się w kierunku silnika lub elementów sterujących, powodując porażenie prądem elektrycznym lub uszkodzenie silnika.

(1) Zwolnić (zaciski 2) i podnieść uchwyt głowicy. (Rys. 9)
(2) Kilkakrotnie lekko uderzyć wewnętrzną stronę filtra aż do chwili, kiedy przylepiony do niego pył zostanie usunięty.
(3) Przechylić zbiornik, aby usunąć pył. (Rys. 10, 11)
(4) Założyć filtr, komorę filtra, głowicę i umieścić zaciski w położeniu początkowym.

9. Transport i przechowywanie

(1) Używanie uchwytu

Podczas obsługi lub przenoszenia urządzenia należy trzymać za uchwyt stanowiący element głowicy, tak jak to zostało pokazane na rys. 12. Kiedy urządzenie nie jest używane, uchwyt może zostać schowany w obudowie głowicy.

(2) Blokowanie i odblokowywanie kółek

Kółka mogą zostać zablokowane poprzez obniżenie dźwigni hamulca. Aby odblokować kółko, należy zwolnić dźwignię hamulca. (Rys. 13) Jeżeli urządzenie jest przewożone w jakimkolwiek pojeździe, należy zablokować kółka. Kiedy urządzenie jest przemieszczane po podłodze, kółka powinny być odblokowane, ponieważ mogą zostać uszkodzone.

(3) Przechowywanie urządzenia

Kiedy urządzenie jest wyłączane tylko na chwilę, wąż może zostać zamocowany na uchwycie. Następnie można schować urządzenie. Przewód może również zostać nawinięty na uchwyt. (Rys. 14)

10. Zakładanie filtra papierowego (Opcja)

OSTRZEŻENIE

○ Należy wcześniej wyłączyć urządzenie i wyjąć wtyczkę z gniazdka zasilania.
○ Filtr papierowy powinien być używany w połączeniu ze standardowym fi ltrem tkaninowym.

Jeżeli filtr papierowy przerwie się, pył może przedostawać się do wnętrza silnika, powodując nietypowe hałasy lub nawet wybuch pożaru w wyniku przegrzania.

UWAGA

Jeżeli używany jest filtr papierowy, nie należy odkurzać cieczy, takich jak woda lub wilgotnego kurzu, gdyż może to spowodować przerwanie się filtra.

(1) Otworzyć filtr papierowy poziomo, tak aby otwór zasysania w filtrze znajdował się nad zbiornikiem. (Rys. 15)

(2) Przed założeniem filtra wygiąć dwa zagięcia elementu kartonowego pod kątem ok. 90° w kierunku wskazanym strzałką. (Rys. 16)
(3) Ustawić otwór zasysania filtra papierowego dokładnie równo z wylotem zasysania urządzenia. Włożyć filtr w kierunku wskazanym strzałką w sposób pokazany na rysunku, tak aby element kartonowy filtra znalazł się za ogranicznikiem otworu zasysania. (Rys. 17)

MECHANIZM PŁYWAKA

Urządzenie zostało wyposażone w mechanizm pływaka, zapobiegający przedostaniu się wody do silnika, kiedy została zassana określona ilość wody. Kiedy mechanizm pływaka wyłącza zasysanie wody, należy natychmiast ustawić wyłącznik główny w położeniu OFF i wylać wodę znajdująca się w zbiorniku.

OSTRZEŻENIE

○ Nie należy używać urządzenia, kiedy mechanizm pływaka wciąż działa. W przeciwnym wypadku temperatura silnika może szybko wzrosnąć, powodując odkształcenie części lub przegrzanie silnika.
○ Nie należy zasysać do zbiornika urządzenia cieczy pieniących się, jak na przykład środków piorących i piany. Piana może wydostać się z otworu wylotowego powietrza przed zadziałaniem mechanizmu pływaka. Dalsze używanie urządzenia grozi porażeniem użytkownika prądem elektrycznym lub uszkodzeniem urządzenia.

KONSERWACJA I INSPEKCJA

OSTRZEŻENIE

○ Przed przystąpieniem do wykonywania jakichkolwiek prac konserwacyjnych lub kontrolnych należy wyłączyć urządzenie za pomocą wyłącznika głównego i wyjąć wtyczkę z gniazda zasilania.
○ Nie należy wykonywać jakichkolwiek prac mokrymi dłońmi. Może to spowodować porażenie prądem elektrycznym lub odniesienie innych obrażeń.

1. Konserwacja fi ltra

WSKAZOWKA

○ Filtr jest elementem zużywalnym, należy więc wyposażzyć się w zapasowe filtry.
○ Filtr tkaninowy może po prostu zostać wytrzepany, nawet jeżeli jest poważnie zabrudzony. Mocne szorowanie może spowodować szybsze zużycie filtra.
○ Należy chronić filtr przed uderzeniami. Może to spowodować pęknięcie części wykonanej z żywicy. Zabrudzenie filtra może spowodować znaczne zmniejszenie mocy zasysania. Należy w regularnych odstępach czasu potrząsać filtrem, aby strząsnąć z niego pył.

2. Sprawdzanie śrub mocujących

Regularnie sprawdzaj wszystkie mocujące śruby i upewnij się, że są mocno przykręcone. Jeśli któraś z nich się obluzuje, natychmiastją przykręć. Zaniedbanie tego może spowodować poważne zagrożenie.

3. Konserwacja silnika

Wirnik silnika jest sercem narzędzia.

Zadbaj, by wirnik nie został uszkodzony i nie zawilgotniał lub pokrył się olejem.

4. Usuwanie pyłu

Pył może zostać usunięty miękką szmatką lub szmatką nawilżoną wodą z mydłem. Do czyszczenia nie należy używać wybielaczy, chloru, benzyny lub rozcieńczalników - mogą one spowodować uszkodzenie części wykonanych z tworzywa sztucznego.

5. Serwis i naprawy

Wszystkie urządzenia elektryczne ulegają zużyciu, dlatego też wymagają serwisu oraz wymiany części.

Polski

Aby zapewnić wykorzystanie wyłącznie oryginalnych części zamiennych, wszystkie prace serwisowe oraz naprawcze MUSZĄ BYĆ WYKONYWANE W AUTORYZOWANYCH PUNKTACH SERWISOWYCH FIRMY HiKOKI.

W przypadku uszkodzenia przewód zasilający musi zostać wymieniony na nowy przez producenta urządzenia, autoryzowany punkt serwisowy lub inne uprawnione osoby.

WYBÓR AKCESORIÓW

Lista akcesoriów dla tej maszyny została zamieszczona na stronie 134.

UWAGA

Podczas użytkowania i konserwacji narzędzi elektrycznych muszą być przestrzegane przepisy i standardy bezpieczeństwa.

GWARANCJA

Gwarancja na elektronarzęd zia HiKOKI jest udzielana z uwzględnieniem praw statutowych i przepisów krajowych. Gwarancja nie obejmuje wad i uszkodzeń powstałych w wyniku niewłaściwego użytkowania lub wynikających z normalnego zużycia. W wypadku reklamacji należy dostarczyć kompletne elektronarzędzie do autoryzowanego centrum serwisowego HiKOKI wraz z KARTĄ GWARANCYJNĄ znajdującą się na końcu instrukcji obsługi.

WSKAZÓWKA

W zwiazku z prowadzonym przez HiKOKI programem badań i rozwoju, specyfikacje te mogą się zmienić w każdej chwili bez uprzedzenia.

BIZTONSÁGI ÓVINTÉZKEDÉSEK AZ IPARI PORSZÍVÓHOZ

Použití jako čističe (Obr. 5)

ul. Gierdziejewskiego 1

02-495 Warszawa, Poland

Tel: [phone]

Fax: [phone]

URL: http://www.hikoki-narzedzia.pl

Hikoki Power Tools Czech s.r.o.
