RP150YB - Aspirapolvere industriale HiKOKI - Manuale utente e istruzioni gratuiti

Marca	HiKOKI
Modello	RP150YB
Tipo di prodotto	Aspiratore industriale secco e umido
Alimentazione	Monofase CA 50/60 Hz, 230 V / 240 V
Potenza	1140 W
Presa di servocomando	2400 W max
Portata d'aria max.	3,5 m³/min
Depressione max.	22 kPa
Capacità polveri	15 L
Capacità liquidi	12 L
Dimensioni (L × P × A)	334 mm × 366 mm × 400 mm
Peso (senza cavo né accessori)	7,8 kg
Lunghezza del cavo	8 m
Motore	Motore a collettore monofase
Filtro standard	Filtro in tessuto
Filtro opzionale	Filtro in carta
Meccanismo di galleggiante	Sì, arresto automatico che impedisce all'acqua di penetrare nel motore
Selettore di modalità	Manuale (M) e Automatico (A)
Funzione di pulizia del filtro	Automatica, mediante vibrazione del filtro dopo lo spegnimento
Accessori inclusi	Bocchetta per liquidi, bocchetta con spazzola rotonda, giunto (D), adattatore
Utilizzo	Interno, aspirazione di polveri fini e liquidi
Garanzia	Conforme alle normative, difetti di fabbricazione

Domande frequenti - RP150YB HiKOKI

Qual è la potenza dell'aspirapolvere RP150YB ?

L'aspirapolvere HiKOKI RP150YB ha una potenza di 1140 W. È compatibile con una presa di servocomando in grado di alimentare un utensile fino a 2400 W.

Posso aspirare liquidi con questo aspirapolvere ?

Sì, il RP150YB è un aspirapolvere secco e umido. Può aspirare liquidi come l'acqua, con una capacità liquida di 12 L. Utilizzare la bocchetta per liquidi inclusa e non rimuovere il filtro in tessuto.

Come pulire il filtro dell'aspirapolvere ?

Il filtro in tessuto può essere pulito picchiettandolo delicatamente all'interno del serbatoio per rimuovere le polveri. Per una pulizia profonda, lasciarlo asciugare all'ombra. Evitare di spazzolarlo vigorosamente per non danneggiarlo.

Posso collegare un utensile elettrico all'aspirapolvere ?

Sì, il RP150YB è dotato di una presa di servocomando per utensile elettrico, con una potenza massima di 2400 W. In modalità Automatica (A), l'aspirapolvere si accende e si spegne con l'utensile collegato.

Qual è la capacità del serbatoio ?

Il serbatoio del RP150YB ha una capacità di 15 L per le polveri e 12 L per i liquidi. Si consiglia di svuotare il serbatoio quando le polveri raggiungono metà altezza per mantenere una buona aspirazione.

Come funziona il meccanismo di galleggiante ?

Il meccanismo di galleggiante impedisce all'acqua di penetrare nel motore quando il livello del liquido è troppo alto. Quando il galleggiante si attiva, l'aspirazione si arresta automaticamente; è necessario spegnere l'apparecchio e svuotare il serbatoio.

Quali accessori sono forniti con l'aspirapolvere ?

Gli accessori standard includono: una bocchetta per liquidi, una bocchetta con spazzola rotonda, un giunto (D) per collegare gli utensili e un adattatore. Il filtro in tessuto è installato e un filtro in carta è disponibile come optional.

Qual è la tensione di alimentazione richiesta ?

L'aspirapolvere funziona con alimentazione monofase CA 50/60 Hz, con una tensione di 230 V a 240 V. Verificare la targhetta per le specifiche esatte in base alla propria regione.

Come utilizzare la modalità automatica ?

Posizionare il selettore di modalità su A (Automatico). Collegare un utensile elettrico alla presa di servocomando. L'aspirapolvere si avvia automaticamente quando l'utensile è acceso e si spegne qualche secondo dopo lo spegnimento dell'utensile, con un ciclo di pulizia del filtro.

Dove posso far riparare l'aspirapolvere HiKOKI RP150YB ?

Tutte le riparazioni devono essere effettuate da un Centro di Riparazione Autorizzato HiKOKI. Per trovare il più vicino, consultare il sito ufficiale o contattare il servizio post-vendita. L'uso di parti non autorizzate annulla la garanzia.

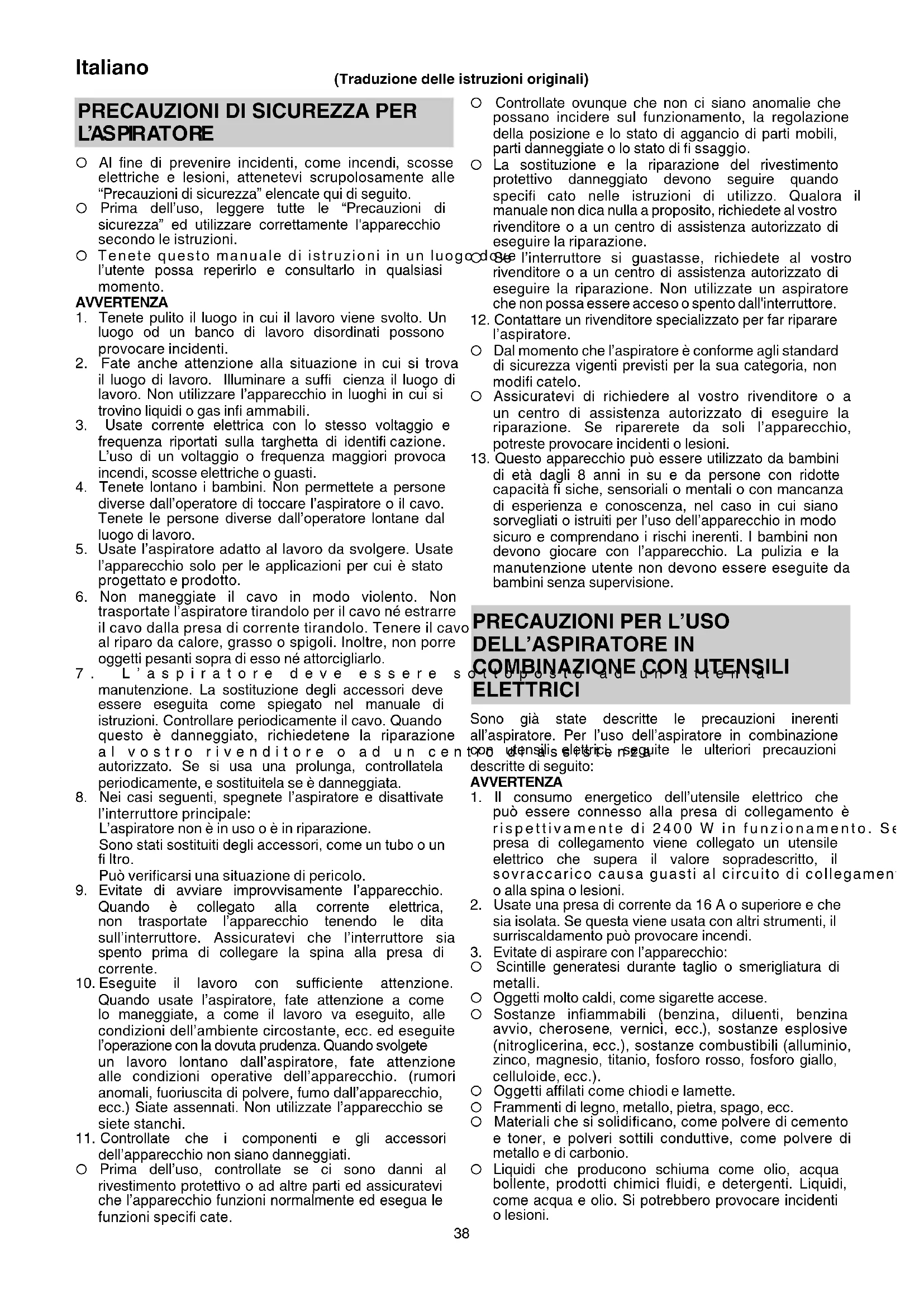

MANUALE UTENTE RP150YB HiKOKI

○ Al fine di prevenire incidenti, come incendi, scosse elettriche e lesioni, attenetevi scrupolosamente alle "Precauzioni di sicurezza" elencate qui di seguito.
○ Prima dell'uso, leggere tutte le “Precauzioni di sicurezza” ed utilizzare correttamente l'apparecchio secondo le istruzioni.
○ Tenete questo manuale di istruzioni in un luog l'utente possa reperirlo e consultarlo in qualsiasi momento.

AVVERTENZA

1. Tenete pulito il luogo in cui il lavoro viene svolto. Un luogo od un banco di lavoro disordinati possono provocare incidenti.
2. Fate anche attenzione alla situazione in cui si trova il luogo di lavoro. Illuminare a suffi cienza il luogo di lavoro. Non utilizzare l'apparecchio in luoghi in cui si trovino liquidi o gas infi ammabili.
3. Usate corrente elettrica con lo stesso voltaggio e frequenza riportati sulla targhetta di identifi cazione. L'uso di un voltaggio o frequenza maggiori provoca incendi, scosse elettriche o guasti.
4. Tenete lontano i bambini. Non permettete a persone diverse dall'operatore di toccare l'aspiratore o il cavo. Tenete le persone diverse dall'operatore lontane dal luogo di lavoro.
5. Usate l'aspiratore adatto al lavoro da svolgere. Usate l'apparecchio solo per le applicazioni per cui è stato progettato e prodotto.
6. Non maneggiate il cavo in modo violento. Non trasportate l'aspiratore tirandolo per il cavo né estrarre il cavo dalla presa di corrente tirandolo. Tenere il cavo al riparo da calore, grasso o spigoli. Inoltre, non porre oggetti pesanti sopra di esso né attorcigliarlo.
7. L'aspiratore deve essere s manutenzione. La sostituzione degli accessori deve essere eseguita come spiegato nel manuale di istruzioni. Controllare periodicamente il cavo. Quando questo è danneggiato, richiedetene la riparazione al vostro rivenditore o ad un cen autorizzato. Se si usa una prolunga, controllatela periodicamente, e sostituitela se è danneggiata.
8. Nei casi seguenti, spegnete l'aspiratore e disattivate l'interruttore principale:

L'aspiratore non è in uso o è in riparazione.

Sono stati sostituiti degli accessori, come un tubo o un fi ltro.

Può verificarsi una situazione di pericolo.

1. Evitate di avviare improvvisamente l'apparecchio. Quando è collegato alla corrente elettrica, non trasportate l'apparecchio tenendo le dita sull'interruttore. Assicuratevi che l'interruttore sia spento prima di collegare la spina alla presa di corrente.
2. Eseguite il lavoro con sufficiente attenzione. Quando usate l'aspiratore, fate attenzione a come lo maneggiate, a come il lavoro va eseguito, alle condizioni dell'ambiente circostante, ecc. ed eseguite l'operazione con la dovuta prudenza. Quando svolgete un lavoro lontano dall'aspiratore, fate attenzione alle condizioni operative dell'apparecchio. (rumori anomali, fuoriuscita di polvere, fumo dall'apparecchio, ecc.) Siate assennati. Non utilizzate l'apparecchio se siete stanchi.
3. Controllate che i componenti e gli accessori dell'apparecchio non siano danneggiati.
4. Prima dell'uso, controllate se ci sono danni al rivestimento protettivo o ad altre parti ed assicuratevi che l'apparecchio funzioni normalmente ed esegua le funzioni specificate cate.

○ Controllate ovunque che non ci siano anomalie che possano incidere sul funzionamento, la regolazione della posizione e lo stato di aggancio di parti mobili, parti danneggiate o lo stato di fi ssaggio.
○ La sostituzione e la riparazione del rivestimento protettivo danneggiato devono seguire quando specifi cato nelle istruzioni di utilizzo. Qualora il manuale non dica nulla a proposito, richiedete al vostro rivenditore o a un centro di assistenza autorizzato di eseguire la riparazione.

od se l'interruttore si guastasse, richiedete al vostro rivenditore o a un centro di assistenza autorizzato di eseguire la riparazione. Non utilizzate un aspiratore che non possa essere acceso o spento dall'interruttore.

1. Contattare un rivenditore specializzato per far riparare l'aspiratore.
   ○ Dal momento che l'aspiratore è conforme agli standard di sicurezza vigenti previsti per la sua categoria, non modifi catelo.
   ○ Assicuratevi di richiedere al vostro rivenditore o a un centro di assistenza autorizzato di eseguire la riparazione. Se riparerete da soli l'apparecchio, potreste provocare incidenti o lesioni.
2. Questo apparecchio può essere utilizzato da bambini di età dagli 8 anni in su e da persone con ridotte capacità fi siche, sensoriali o mentali o con mancanza di esperienza e conoscenza, nel caso in cui siano sorvegliati o istruiti per l'uso dell'apparecchio in modo sicuro e comprendano i rischi inerenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione utente non devono essere eseguite da bambini senza supervisione.

PRECAUZIONI PER L'USO

DELL'ASPIRATORE IN

COMBINAZIONE CON UTENSILI

ELETTRICI

Sono già state descritte le precauzioni inerenti all'aspiratore. Per l'uso dell'aspiratore in combinazione con utensilis elettrici seguite le ulteriori precauzioni descritte di seguito:

AVVERTENZA

1. Il consumo energetico dell'utensile elettrico che può essere connesso alla presa di collegamento è rispettivamente di 2400 W in funzionamento. Se presa di collegamento viene collegato un utensile elettrico che supera il valore sopradscritto, il sovraccarico causa guasti al circuito di collegamento alla spina o lesioni.
2. Usate una presa di corrente da 16 A o superiore e che sia isolata. Se questa viene usata con altri strumenti, il surriscaldamento può provocare incendi.
3. Evitate di aspirare con l'apparecchio:

4. Scintille generatesi durante taglio o smerigliatura di metalli.
   ○ Oggetti molto caldi, come sigarette accese.
   Sostanze infiammabili (benzina, diluenti, benzina avvio, cherosene, vernici, ecc.), sostanze esplosive (nitroglicerina, ecc.), sostanze combustibili (alluminio, zinco, magnesio, titanio, fosforo rosso, fosforo giallo, celluloide, ecc.).
   ○ Oggetti affiliati come chiodi e lamette.
   O Frammenti di legno, metallo, pietra, spago, ecc.
   Materiali che si solidificano, come polvere di cemento e toner, e polveri sottili conduttive, come polvere di metallo e di carbonio.
   ○ Liquidi che producono schiuma come olio, acqua bollente, prodotti chimici fluidi, e detergenti. Liquidi, come acqua e olio. Si potrebbero provocare incidenti o lesioni.

5. Sistemate correttamente il fi ltro prima dell'uso. Non utilizzare l'apparecchio senza il fi ltro o senza che questo sia sistemato nella posizione corretta, né utilizzare un fi ltro danneggiato. Si potrebbero provocare guasti, come la bruciatura del motore.

6. Non mettere acqua o olio sull'apparecchio, la sua spinta o la presa di collegamento. Dal momento che l'apparecchio non è impermeabile, si potrebbero provocare scosse elettriche o guasti.
7. Non utilizzare l'apparecchio se la bocchetta di aspirazione, di ingresso o di uscita dell'aria è ostruita. La temperatura del motore potrebbe aumentare in modo anomalo, provocando danni come deformazione dei componenti o bruciatura del motore.
8. Non mettete in funzione l'apparecchio quando il suo galleggiante è in funzione o quando il tubo, la bocchetta di aspirazione, ecc, sono ostruiti da corpi estranei. La temperatura del motore potrebbe aumentare in modo anomalo, provocando danni come deformazione dei componenti o bruciatura del motore.

9. Non rovesciate l'apparecchio né usatelo adagiato su un lato. Si possono provocare scosse elettriche o guasti.

10. Per evitare che l'apparecchio si deformi o si rompa a causa di rovesciamento ecc, muovetelo con calma. Rotture, incrinature o deformazioni possono causare lesioni.

11. Se l'apparecchio cade o urta qualcosa accidentalmente, controllate che non riporti rotture, incrinature o deformazioni. Rotture, incrinature o deformazioni possono causare lesioni.
12. Quando l'apparecchio non è in buone condizioni o emette suoni anomali durante l'uso, spegnete immediatamente l'interruttore e richiedete al vostro rivenditore o a un centro assistenza autorizzato di eseguire le riparazioni. Se continuerete ad utilizz l'apparecchio in cattive condizioni, si potrebbero verifi care lesioni personali.
13. Quando si usa una prolunga, utilizzatene una a triplo cavo con un cavo di terra. Un doppio cavo senza cavo di terra può provocare scosse elettriche.
14. Questo apparecchio è stato progettato per essere usato solo in ambienti interni. Non usatelo mai in ambienti esterni. Il deterioramento dell'isolamento può provocare scosse elettriche o incendi di natura elettrica.

CARATTERISTICHE

ModelloVoce	RP150YB RP250YE	RP350YE
Alimentazione elettrica utilizzata	CA monofase 50/60 Hz per usi comuni, 230 V / 240 V
Motore	Motore a commutatore monofase
Applicazione	Umido e asciutto
Potenza assorbita	1140 W
Presa elettrica di collegamento *1	2400 W / 1700 W / 1200 W
Max. fl usso d'aria	3,5 m3/min
Max. aspirazione	22 kPa
Dettagli - secco	15 L	25 L	35 L
Dettagli - umido	12 L	22 L	30 L
Dimensioni (L × P × H)	334 mm × 366 mm × 400 mm	390 mm × 469 mm × 550 mm	390 mm × 469 mm × 665 mm
Peso*2	7,8 kg	9,4 kg	9,7 kg
Cavo	8 m

*1 Accertarsi di aver controllato bene la targhetta di identificazione e l'interruttore di selezione modalità di funzionamento sul prodotto perché è soggetto a modifiche da zona a zona.
*2 Esclusi cavo ed accessori.

ACCESSORI STANDARD

(1) Tubo (id 38 mm × 3 m di lunghezza) .....1
(2) Condotto....2
(3) Man. supporto ....1
(4) Spazz. principale ....1
(5) Lancia....1
(6) Spazz. per liquidi....1
(7) Spazz. rotonda ....1
(8) Giunto (D) 1
(9) Adattatore....1

Gli accessori standard possono essere modificati senza preavviso.

ACCESSORI DISPONIBILI A RICHIESTA (venduti separatamente)

○ Filtro in carta
○ Filtro a cartuccia

Gli accessori disponibili a richiesta possono essere modificati senza preavviso.

APPLICAZIONI

○ Pulizie generiche in ambienti lavorativi o altri.
○ Raccolta di polveri sottili generate durante smerigliatura, taglio o perforazione di calcestruzzo o legno tramite l'uso di utensili elettrici.
○ Aspirazione di liquidi come acqua rovesciata su un pavimento.

DISIMBALLAGGIO

○ Togliere l'apparecchio dall'imballaggio con cura.
○ Togliete gli accessori contenuti nel bidone prima di utilizzare l'apparecchio.

PRIMA DI INIZIARE LE OPERAZIONI

AVVERTENZA

Prima dell'uso, controllare quanto segue. Le voci da 1 a 3 devono essere controllate prima di collegare la spina ad una presa di corrente.

1. Controllare la fornitura di energia elettrica in uso.

Assicuratevi di utilizzare l'apparecchio con il voltaggio indicato sulla targhetta di identifi cazione. Se venisse usato con un voltaggio superiore a quello indicato, la rotazione del motore sarebbe superiore a quella normale, danneggiando l'apparecchio. Inoltre, non utilizzate l'apparecchio con trasformatori, come alimentatori DC, un generatore a motore, o un survoltore: ciò potrebbe provocare non solo danni all'apparecchio, ma anche incidenti.

2. Assicuratevi che l'interruttore di aspirazione sia su OFF.

Se, senza sapere che l'interruttore di aspirazione è su ON, la spina venisse inserita nella presa di corrente, l'apparecchio si avvierebbe improvvisamente, provocando incidenti imprevisti. L'interruttore di aspirazione viene attivato posizionandolo su "ON" e viene disattivato riposizionandolo su "OFF". Controllate che l'interruttore di aspirazione sia su OFF. (Fig. 8)

3. Controllare il fi Itro

Fissare correttamente il fi ltro riferendosi al punto "2. Fissaggio del fi ltro".

4. Controllo della presa di corrente

Se, all'inserimento della spina, la presa di corrente è instabile o la spina cade, è necessario farla riparare. Rivolgetevi al laboratorio di elettricista più vicino. Se una presa di corrente in quelle condizioni venisse usata, si surriscalderebbe provocando incidenti.

5. Prolunga

AVVERTENZA

Usate prolunghe integre. Se la presa di corrente cui viene collegata è lontana, usate una prolunga spessa robusta da far passare la corrente elettrica il più velocemente possibile.

USO DELL'APPARECCHIO

ATTENZIONE

Non usate l'unità principale come piedestallo e non sedetevi su di essa. Altrimenti l'apparecchio si muoverà improvvisamente, provocando lesioni.

NOTA

Maneggiare il tubo con attenzione. Non piegatelo forzatamente, né calpestatelo, né tiratelo per spostare l'aspiratore. Inoltre, non piegate il tubo per riporlo dopo l'uso. Altrimenti potrebbe rimanere deformato.

1. Collegamento del tubo

Collocare l'estremità apposita del tubo nella bocchetta di aspirazione del bidone fi nché non vi è collegato (sentirete uno scatto). Quando togliete il tubo, estraete il tubo premendo il pulsante della bocchetta di aspirazione. (Fig. 3)

2. Fissaggio del filtro (Fig. 4)

AVVERTENZA

○ Assicuratevi di fissare il filtro. (filtro in tessuto o filtro per polvere) Altrimenti il motore verrà danneggiato.
○ Quando raccogliete polveri sottili, come polvere provocata da lavori e polvere di pietra, usate il filtro in carta opzionale.
○ Dal momento che è un filtro per aspirare liquidi e solidi, non toglietelo quando aspirate liquidi, come l'acqua.

NOTA

Se il filtro è bagnato, lasciatelo asciugare alla luce diretta del sole. L'uso del filtro bagnato ridurrà visibilmente la potenza di aspirazione.

(1) Controllate che la guarnizione del fi Itro sia collocata sull'imboccatura del bidone.
(2) Controllate che la gabbia del fi Itro sia collocata sul fondo del fi Itro.

3. Collegare le spazzole principali, i condotti, ecc. Quando viene usato per le pulizie (Fig. 5)

Collegate nell'ordine: il tubo (id 38 mm × 3 m di lunghezza), la maniglia del giunto, i condotti e la spazzola principale. Il collegamento si effettua premendo nella direzione della freccia. A seconda dell'applicazione, si può anche utilizzare la lancia.

4. Collegare utensili elettrici (Fig. 6)

Collegare nell'ordine il tubo flessibile (id 38 mm × 3 m di lunghezza) e l'adattatore o il giunto (D) (Accessorio standard). Il collegamento si eff ettua premendo nella direzione della freccia.

5. Uso della presa elettrica di collegamento AVVERTENZA

○ La presa elettrica di collegamento è sotto tensione indipendentemente dalla posizione dell'interruttore di aspirazione o dell'interruttore di selezione modalità dell'apparecchio. Quando inserite la spina di un utensile elettrico nella presa elettrica di collegamento, controllate che l'interruttore dell'utensile sia su OFF. Se, senza sapere che l'interruttore di aspirazione è su ON, la spina venisse inserita nella presa di corrente, l'apparecchio si avvierebbe improvvisamente, provocando incidenti imprevisti.
○ Non collegare un utensile elettrico che superi il seguente consumo energetico alla presa elettrica di collegamento. Altrimenti il sovraccarico provocherà guasti al circuito di collegamento, alla spina, o lesioni. Collegate l'utensile elettrico che supera il seguente consumo energetico a una presa diversa da quella cui è collegata la spina di questo apparecchio. 2400 W di consumo energetico per l'utensile elettrico.

NOTA

Se un prodotto contenente un trasformatore ad avvolgimento viene collegato alla presa elettrica di collegamento, l'apparecchio sarà bloccato per 5 secondi, cosa che non rappresenta un guasto.

(1) Controllate il consumo energetico dell'utensile elettrico da collegare

Questo apparecchio può essere collegato ad un utensile elettrico il cui consumo è di 2400 W. Controllate il consumo energetico dell'utensile elettrico da collegare Nel caso di un utensile che superi tale valore, collegatelo a una presa diversa da quella cui è collegata la spina di questo apparecchio. In questo caso, l'apparecchio non può essere messo in funzione o arrestato agendo sull'interruttore dell'utensile.

(2) Collegare la spina di un utensile (Fig. 7)

Alzando il coperchio, inserite la spina dell'utensile elettrico nella presa elettrica di collegamento.

6. Funzionamento dell'interruttore di selezione della modalità, dell'interruttore di aspirazione (Fig. 8)

(1) Interruttore di selezione modalità di funzionamento Premendo “A” (Automatico) l’apparecchio può essere messo in funzione o arrestato agendo sull’interruttore dell’utensile collegato. Premendo “M” (Manuale) l’apparecchio può essere messo in funzione o arrestato agendo sul suo interruttore.

(2) Interruttore aspirazione

Premendo “ON” l'apparecchio si mette in funzione. Riportando l'interruttore su “OFF” l'apparecchio si spegne. Quando l'interruttore della modalità di funzionamento si trova su “M” (Manuale), l'apparecchio si accende e si spegne agendo sull'interruttore di aspirazione.

(3) Procedura di funzionamento di ogni interruttore

(a) Quando si usa l'apparecchio con un utensile elettrico collegato

① Premere "ON" sull'interruttore di aspirazione.
② Premere “A” (Automatico) sull'interruttore di selezione modalità di funzionamento.
③ Agendo sull'interruttore dell'utensile collegato, questo apparecchio si avvia e si arresta di pari passo. Inoltre, per aspirare la polvere rimasta nel tubo, l'apparecchio funziona per alcuni secondi anche dopo aver spento l'interruttore dell'utensile, quindi l'apparecchio si ferma.
(b) Quando si usa l'apparecchio per pulire
① Premere “M” (Manuale) sull'interruttore di selezione modalità di funzionamento.
② Se si preme "ON" sull'interruttore di aspirazione, l'apparecchio si avvia. Per fermarlo, rimettere l'interruttore su "OFF".

7. Pulizia fi Itro

AVVERTENZA

Assicuratevi che l'interruttore di aspirazione sia su off e scollegate la spina dalla presa di corrente.

ATTENZIONE

Se il bidone è pieno di polvere, la potenza di aspirazione diminuisce. Gettate via la polvere il prima possibile quando questa raggiunge metà dell'altezza del bidone. Quando la potenza di aspirazione diminuisce durante l'uso, togliete la polvere in questo modo:

(1) Togliere il morsetto e staccare l'unità centrale. Per farlo, consultate "8. Buttare la polvere".
(2) Rimuovete la polvere sedimentata colpendo il lato interno del fi Itro diverse volte tenendolo montalo nel bidone. La potenza di aspirazione viene così ripristinata.
(3) Rimettere unità centrale e morsetto nella posizione originale. Per farlo, consultate "8. Buttare la polvere".

NOTA

Dal momento che il dispositivo di pulizia del filtro funziona quando la potenza di aspirazione diminuisce, esso funziona anche in questi casi:

• Quando la bocchetta di aspirazione all'estremità del tubo è chiusa.
  ○ Quando il tubo è ostruito da corpi estranei.
  (1) Quando la potenza di aspirazione dell'apparecchio diminuisce durante l'uso, il dispositivo di pulizia del filtro si avvia automaticamente e la potenza di aspirazione viene ripristinata come segue:
  (a) Quando si usa l'apparecchio per pulire Dopo che il motore viene arrestato posizionando l'interruttore di selezione modalità di funzionamento su "A" (Automatico) il dispositivo di pulizia filtro funziona per alcuni secondi.
  (b) Quando si usa l'apparecchio con un utensile elettrico collegato

Posizionate l'interruttore dell'utensile su "OFF" e fate funzionare l'apparecchio a piena potenza per diversi secondi. Poi, dopo che il motore vie dispositivo di pulizia filtro funziona per alcuni secondi. A seconda dell'utensile collegato e dello spessore dell'adattatore di fi ssaggio all'estremità del tubo, il dispositivo di pulizia del filtro può funzionare ogni volta che l'interruttore dell'utensile è posizionato su "OFF". Ciò non rappresenta un guasto.

(2) Se si aziona ripetutamente il dispositivo di pulizia del fi ltro e la potenza di aspirazione non viene ripristinata, il bidone è quasi pieno di polvere. Buttare la polvere contenuta nel bidone.

8. Buttare la polvere

AVVERTENZA

Assicuratevi che l'interruttore di aspirazione sia su off e scollegate la spina dalla presa di corrente.

ATTENZIONE

○ Non urtare il bidone, il filtro o l'unità centrale. Altrimenti potrebbero deformarsi o danneggiarsi.

Sebbene sia basato sulla quantità di aspirazione di polveri e liquidi, scaricate polveri e liquidi nel serbatoio almeno una volta al giorno e mantenete l'apparecchio, il fi ltro, ecc puliti. Altrimenti si posso provocare perdita di potenza d'aspirazione, guasto al motore, cattivi odori o ruggine.
○ Non tenete il bidoni per i morsetti quando buttate la polvere in esso contenuta. Altrimenti i morsetti potrebbero rimanere danneggiati.

NOTA

Non inclinate il bidone quando gli accessori (condotto, spazzola principale, ecc) sono inseriti nella base o nel bidone. Altrimenti queste parti potrebbero rimanere danneggiate.

AVVERTENZA

Se l'apparecchio viene spinto di lato mentre ci sono liquidi all'interno del bidone, questi potrebbero penetrare nel motore o nella zona interruttori, provocando scosse elettriche o guasti al motore.

(1) Rimuovere i morsetti (2 pezzi) ed alzare l'unità centrale tramite la maniglia. (Fig. 9)
(2) Rimuovete la polvere sedimentata colpendo il lato interno del fi ltro diverse volte.
(3) Inclinate il bidone e buttate la polvere. (Fig. 10, 11)
(4) Rimettere filtro, gabbia del filtro, unità principale e morsetti nelle posizioni originali.

9. Trasporto e conservazione

(1) Come usare la maniglia

Quando trasportate o spostate l'apparecchio, tenete la maniglia dell'unità centrale come mostrato nella Fig. 12. Quando non utilizzate la maniglia, respingetela in sede nell'unità centrale.

(2) Blocco e sblocco delle rotelle

Abbassando la leva della rotella e bloccandola, il movimento della ruota non è possibile. Quando si intende sbloccare la ruota, sollevare la leva. (Fig. 13) Quando si trasporta l'apparecchio su un veicolo, bloccare le rotelle per impedire che si muova. Tuttavia, quando spostate l'apparecchio, controllate che le rotelle siano sbloccate o subiranno danni.

(3) Conservazione dell'apparecchio

Iando volete interrompere le pulizie per un momento, potete agganciare il condotto all'apposito supporto. L'apparecchio può quindi essere messo via. Il cavo può essere avvolto e appeso al gancio. (Fig. 14)

10. Come fissare il filtro in carta (accessorio opzionale)

AVVERTENZA

○ Assicuratevi che l'apparecchio sia spento e che la spina sia stata rimossa dalla presa di corrente prima di eseguire questa operazione.
- Quando usate un filtro in carta, utilizzatelo in associazione al fi litro standard in tessuto. Se il filtro in carta si lacera, la polvere potrebbe penetrare nel motore, provocando rumori anomali o e ancevedo adovuto al surriscaldamento.

ATTENZIONE

Quando usate il filtro in carta, evitate di aspirare liquidi come acqua o polvere bagnata, perché il filtro potrebbe lacerarsi.

(1) Aprire il filtro di carta orizzontalmente in modo che il foro di aspirazione nel filtro di carta sia sop serbatoio. (Fig. 15)
(2) Prima di fissare il filtro all'apparecchio, piegare le due piieghe nel cartone di circa 90° in direzione della freccia. (Fig. 16)
(3) Collegare il foro di aspirazione del filtro in carta con la bocchetta di aspirazione dell'apparecchio. Inserire il filtro nella direzione della freccia come mostrato nell'illustrazione, in modo che il cartoncino del filtro di carta superi il blocco sulla bocchetta di aspirazione. (Fig. 17)

MECCANISMO GALLEGGIANTE

Questo apparecchio è dotato di un meccanismo galleggiante per evitare che l'acqua penetri nel motore quando si aspira più della quantità d'acqua specifi ca.

Quando il galleggiante entra in funzione per non far aspirare l'acqua, spegnete subito l'interruttATTENZIONE tate

l'acqua contenuta nel bidone.

AVVERTENZA

Col galleggiante in funzione, non proseguite l'operazione in corso. Altrimenti la temperatura del motore potrebbe aumentare in modo anomalo, provocando danni come deformazione dei componenti o bruciatura del motore.

○ Evitate di aspirare liquidi schiumogeni come detergente o schiuma. Prima che il galleggiante si azioni, la schiuma potrebbe fuoriuscire dallo scarico dell'aria. Se continuate ad usare l'apparecchio in queste condizioni, si possono provocare scosse elettriche o guasti.

MANUTENZIONE E CONTROLLI

AVVERTENZA

○ Per eseguire i controlli e la manutenzione, assicuratevi che l'interruttore di aspirazione sia su off e scollegate la spina dalla presa di corrente.

○ Non eseguite tali operazioni con le mani bag possono provocare scosse elettriche o guasti.

1. Manutenzione del fi ltro

NOTA

○ Dal momento che il filtro è soggetto ad usura, vi consigliamo di tenerne alcuni di riserva.
○ Il filtro in tessuto va semplicemente battuto anche se è ostruito considerevolmente. Spazzolandolo in modo energico lo rovinerete e pregiudicherete la sua durata.
○ Non lanciare i filtri. La parte in resina potrebbe rompersi.

Un filtro intasato diminuisce potenza di aspirazione. Battete il lato interno del filtro per far cadere la polvere.

2. Controllo delle viti di tenuta

Controllare regolarmente tutte le viti di tenuta e assicurarsi che siano esclusivamente serrate. Nel caso che una di queste viti dovesse allentarsi riserrarla immediatamente. Se si non ottiene di farlo, si può causare un grave incidente.

3. Manutenzione del motore

L'avvolgimento del motore il vero e proprio "cuore" degli attezzi elettrici.

Fare attenzione a non danneg-giare l'avvolgimento e/o non bagnarlo con olio o acqua.

4. Controllate la presenza di polvere

La polvere può essere rimossa con un panno morbido o un panno inumidito con acqua e sapone. Non utilizzare candeggina, cloro, benzina o diluente: potrebbero danneggiare le parti in plastica.

5. Assistenza e riparazione

Tutti gli utensili di qualità hanno bisogno prima o poi di essere riparati o della sostituzione dei loro pezzi: ciò è provocato dall'usura che deriva dal normale utilizzo. Per assicurarsi che siano utilizzate parti di ricambio originali, tutti i lavori di assistenza e riparazione devono essere eseguiti UNICAMENTE DA UN CENTRO ASSISTENZA HiKOKI AUTORIZZATO.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo centro assistenza o da persone con le stesse qualifi ca per evitare rischi.

SELEZIONE DEGLI ACCESSORI

Gli accessori di questa macchina sono elencati a pagina 134.

nzione per non far ATTENZIONE tate

Nell'uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese.

GARANZIA

Garantiamo gli Utensili Elettrici HiKOKI in conformità alla specifici che normative imposte dalla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, si prega di inviare l'Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova al termine di queste Istruzioni per l'uso, ad un Centro di Assisten: Autorizzato HiKOKI.

NOTA

A causa del continuo programma di ricerca e sviluppo della HIKOKI le caratteristiche riportate in questo foglio sono soggette a cambiamenti senza preventiva comunicazione.

VOORZORGSMAATREGELEN BIJ GEBRUIK VAN DE NAT-DROOG STOFZUIGER
