RP150YB - Aspirateur industriel HiKOKI - Notice d'utilisation et mode d'emploi gratuit

Marque	HiKOKI
Modèle	RP150YB
Type de produit	Aspirateur industriel sec et humide
Alimentation	Monophasée CA 50/60 Hz, 230 V / 240 V
Puissance	1140 W
Prise d'asservissement	2400 W max
Débit d'air max.	3,5 m³/min
Dépression max.	22 kPa
Capacité poussières	15 L
Capacité liquides	12 L
Dimensions (L × P × H)	334 mm × 366 mm × 400 mm
Poids (sans cordon ni accessoires)	7,8 kg
Longueur du câble	8 m
Moteur	Moteur collecteur monophasé
Filtre standard	Filtre en tissu
Filtre optionnel	Filtre en papier
Mécanisme de flotteur	Oui, arrêt automatique empêchant l'eau de pénétrer dans le moteur
Sélecteur de mode	Manuel (M) et Automatique (A)
Fonction de nettoyage du filtre	Automatique, par vibrations du filtre après arrêt
Accessoires inclus	Suceur à liquides, suceur à brosse ronde, joint (D), adaptateur
Utilisation	Intérieur, aspiration de poussières fines et liquides
Garantie	Conforme aux réglementations, défauts de fabrication

FOIRE AUX QUESTIONS - RP150YB HiKOKI

Quelle est la puissance de l'aspirateur RP150YB ?

L'aspirateur HiKOKI RP150YB a une puissance de 1140 W. Il est compatible avec une prise d'asservissement pouvant alimenter un outil jusqu'à 2400 W.

Puis-je aspirer des liquides avec cet aspirateur ?

Oui, le RP150YB est un aspirateur sec et humide. Il peut aspirer des liquides comme l'eau, avec une capacité liquide de 12 L. Utilisez le suceur à liquides inclus et ne retirez pas le filtre en tissu.

Comment nettoyer le filtre de l'aspirateur ?

Le filtre en tissu peut être nettoyé en le tapotant doucement à l'intérieur du réservoir pour enlever les poussières. Pour un nettoyage en profondeur, laissez-le sécher à l'abri du soleil. Évitez de le brosser vigoureusement pour ne pas l'endommager.

Puis-je brancher un outil électrique sur l'aspirateur ?

Oui, le RP150YB est équipé d'une prise d'asservissement pour outil électrique, avec une puissance maxi de 2400 W. En mode Automatique (A), l'aspirateur se met en marche et s'arrête avec l'outil connecté.

Quelle est la capacité du réservoir ?

Le réservoir du RP150YB a une capacité de 15 L pour les poussières et 12 L pour les liquides. Il est conseillé de vider le réservoir dès que les poussières atteignent la moitié de la hauteur pour maintenir une bonne aspiration.

Comment fonctionne le mécanisme de flotteur ?

Le mécanisme de flotteur empêche l'eau de pénétrer dans le moteur lorsque le niveau de liquide est trop élevé. Lorsque le flotteur s'active, l'aspiration s'arrête automatiquement ; il faut alors éteindre l'appareil et vider le réservoir.

Quels accessoires sont fournis avec l'aspirateur ?

Les accessoires standard incluent : un suceur à liquides, un suceur à brosse ronde, un joint (D) pour raccorder des outils, et un adaptateur. Le filtre en tissu est installé, et un filtre en papier est disponible en option.

Quelle est la tension d'alimentation requise ?

L'aspirateur fonctionne sur une alimentation monophasée CA 50/60 Hz, avec une tension de 230 V à 240 V. Vérifiez la plaque signalétique pour les spécifications exactes selon votre région.

Comment utiliser le mode automatique ?

Placez le sélecteur de mode sur A (Automatique). Branchez un outil électrique sur la prise d'asservissement. L'aspirateur démarre automatiquement quand l'outil est allumé et s'arrête quelques secondes après l'arrêt de l'outil, avec un cycle de nettoyage du filtre.

Où puis-je faire réparer l'aspirateur HiKOKI RP150YB ?

Toutes les réparations doivent être effectuées par un Centre de Réparation Agréé HiKOKI. Pour trouver le plus proche, consultez le site officiel ou contactez le service après-vente. L'utilisation de pièces non autorisées annule la garantie.

MODE D'EMPLOI RP150YB HiKOKI

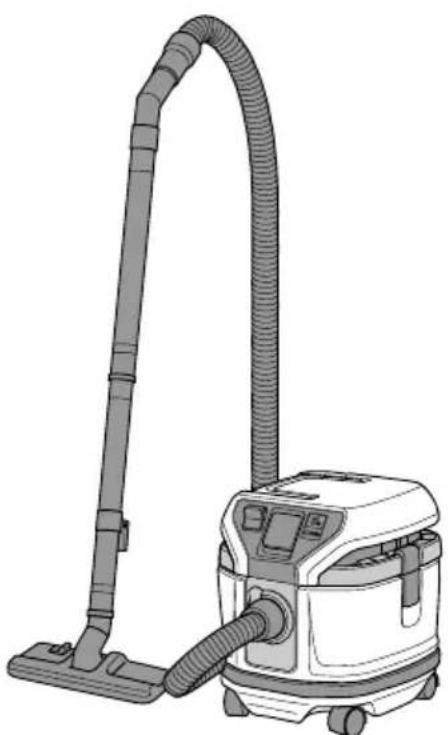

RP 150YB · RP 250YE · RP 350YE

AUSWAHL VON ZUBEHÖREN

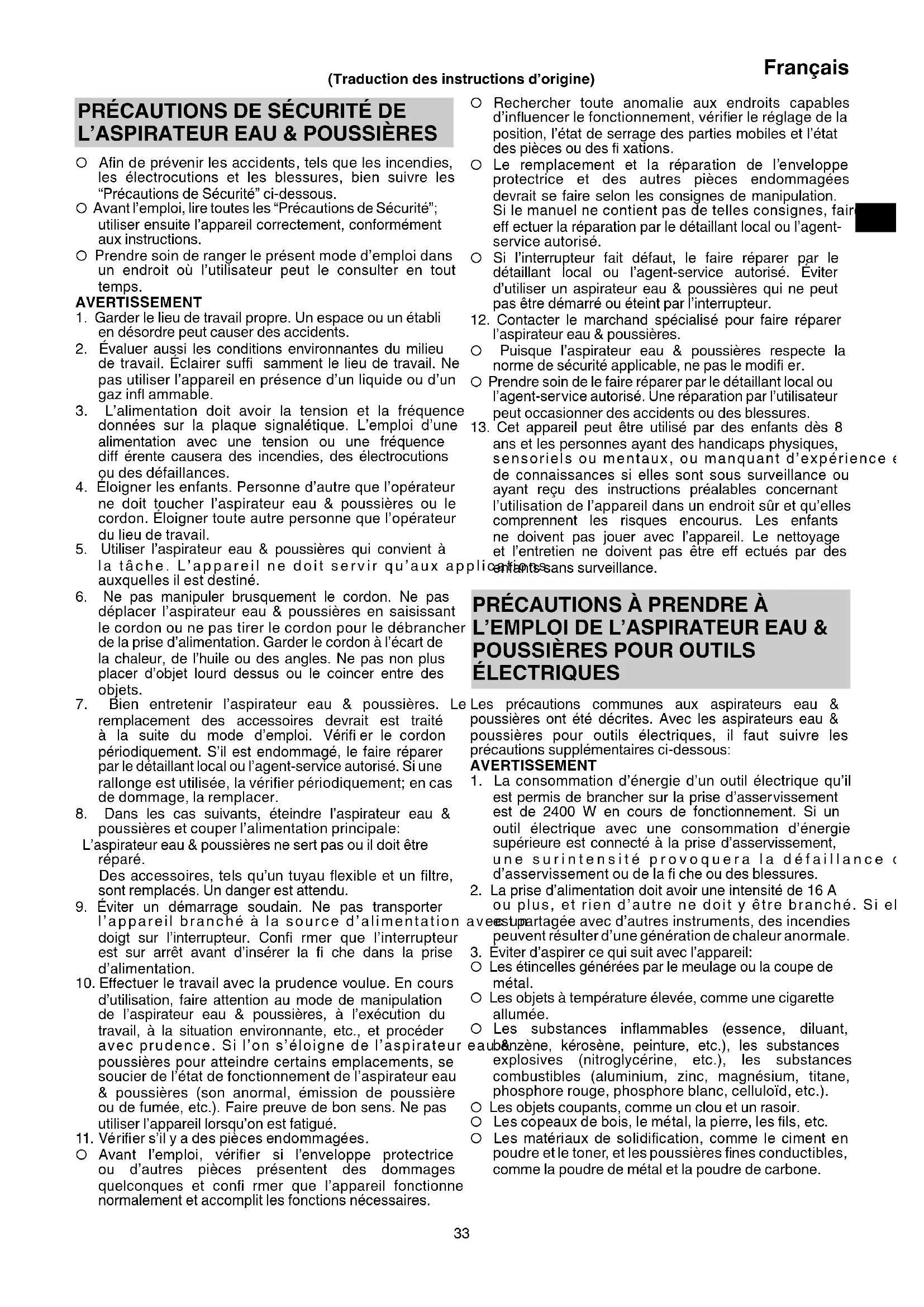

○ Afin de prévenir les accidents, tels que les incendies, les électrocutions et les blessures, bien suivre les "Précautions de Sécurité" ci-dessous.
○ Avant l'emploi, lire toutes les "Précautions de Sécurité"; utiliser ensuite l'appareil correctement, conformément aux instructions.
○ Prendre soin de ranger le présent mode d'emploi dans un endroit où l'utilisateur peut le consulter en tout temps.

AVERTISSEMENT

1. Garder le lieu de travail propre. Un espace ou un établi en désordre peut causer des accidents.
2. Évaluer aussi les conditions environnantes du milieu de travail. Éclairer suffi samment le lieu de travail. Ne pas utiliser l'appareil en présence d'un liquide ou d'un gaz infl ammable.
3. L'alimentation doit avoir la tension et la fréquence données sur la plaque signalétique. L'emploi d'une alimentation avec une tension ou une fréquence diff érente causera des incendies, des électrocutions ou des défaillances.
4. Éloigner les enfants. Personne d'autre que l'opérateur ne doit toucher l'aspirateur eau & poussières ou le cordon. Éloigner toute autre personne que l'opérateur du lieu de travail.
5. Utiliser l'aspirateur eau & poussières qui convient à la tâche. L'appareil ne doit servir qu'aux a auxquelles il est destiné.
6. Ne pas manipuler brusquement le cordon. Ne pas déplacer l'aspirateur eau & poussières en saisissant le cordon ou ne pas tirer le cordon pour le débrancher de la prise d'alimentation. Garder le cordon à l'écart de la chaleur, de l'huile ou des angles. Ne pas non plus placer d'objet lourd dessus ou le coincer entre des objets.
7. Bien entretenir l'aspirateur eau & poussières. I remplacement des accessoires devrait est traité à la suite du mode d'emploi. Vérifier le cordon périodiquement. S'il est endommagé, le faire réparer par le détaillant local ou l'agent-service autorisé. Si une rallonge est utilisée, la vérifier périodiquement; en cas de dommage, la remplacer.
8. Dans les cas suivants, éteindre l'aspirateur eau & poussières et couper l'alimentation principale:

L'aspirateur eau & poussières ne sert pas ou il doit être réparé.

Des accessoires, tels qu'un tuyau flexible et un filtre, sont remplacés. Un danger est attendu.

1. Éviter un démarrage soudain. Ne pas transporter l'appareil branché à la source d'alimentation doigt sur l'interrupteur. Confi rmer que l'interrupteur est sur arrêt avant d'insérer la fi che dans la prise d'alimentation.
2. Effectuer le travail avec la prudence voulue. En cours d'utilisation, faire attention au mode de manipulation de l'aspirateur eau & poussières, à l'exécution du travail, à la situation environnante, etc., et procéder avec prudence. Si l'on s'éloigne de l'aspirateur poussières pour atteindre certains emplacements, se soucier de l'état de fonctionnement de l'aspirateur eau & poussières (son anormal, émission de poussière ou de fumée, etc.). Faire preuve de bon sens. Ne pas utiliser l'appareil lorsqu'on est fatigué.
3. Vérifier s'il y a des pièces endommagées.
   ○ Avant l'emploi, vérifier si l'enveloppe protectrice ou d'autres pièces présentent des dommages quelconques et confi rmer que l'appareil fonctionne normalement et accomplit les fonctions nécessaires.

○ Rechercher toute anomalie aux endroits capables d'influencer le fonctionnement, vérifier le réglage de la position, l'état de serrage des parties mobiles et l'état des pièces ou des fi xations.
○ Le remplacement et la réparation de l'enveloppe protectrice et des autres pièces endommagées devrait se faire selon les consignes de manipulation. Si le manuel ne contient pas de telles consignes, faireff ectuer la réparation par le détaillant local ou l'agent-service autorisé.
Si l'interrupteur fait défaut, le faire réparer par le détaillant local ou l'agent-service autorisé. Éviter d'utiliser un aspirateur eau & poussières qui ne peut pas être démarré ou éteint par l'interrupteur.
12. Contacter le marchand spécialisé pour faire réparer l'aspirateur eau & poussières.
○ Puisque l'aspirateur eau & poussières respecte la norme de sécurité applicable, ne pas le modifi er.
○ Prendre soin de le faire réparer par le détaillant local ou l'agent-service autorisé. Une réparation par l'utilisateur peut occasionner des accidents ou des blessures.
13. Cet appareil peut être utilisé par des enfants dès 8 ans et les personnes ayant des handicaps physiques, sensoriels ou mentaux, ou manquant d'expérience de connaissances si elles sont sous surveillance ou ayant reçu des instructions préalables concernant l'utilisation de l'appareil dans un endroit sûr et qu'elles comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être eff ectués par des

plicants sans surveillance.

PRÉCAUTIONS À PRENDRE À L'EMPLOI DE L'ASPIRATEUR EAU & POUSSIÈRES POUR OUTILS ÉLECTRIQUES

Le Les précautions communes aux aspirateurs eau & poussières ont été décrites. Avec les aspirateurs eau & poussières pour outils électriques, il faut suivre les précautions supplémentaires ci-dessous:

AVERTISSEMENT

1. La consommation d'énergie d'un outil électrique qu'il est permis de brancher sur la prise d'asservissement est de 2400 W en cours de fonctionnement. Si un outil électrique avec une consommation d'énergie supérieure est connecté à la prise d'asservissement, une surintensité provoquera la défaillance d'asservissement ou de la fi che ou des blessures.

2. La prise d'alimentation doit avoir une intensité de 16 A ou plus, et rien d'autre ne doit y être branché. Si e avec supportagée avec d'autres instruments, des incendies peuvent résulter d'une génération de chaleur anormale.

3. Éviter d'aspirer ce qui suit avec l'appareil:

○ Les étincelles générées par le meulage ou la coupe de métal.
○ Les objets à température élevée, comme une cigarette allumée.
○ Les substances inflammables (essence, diluant, eaubânzène, kérosène, peinture, etc.), les substances explosives (nitroglycérine, etc.), les substances combustibles (aluminium, zinc, magnésium, titane, phosphore rouge, phosphore blanc, celluloïd, etc.).

○ Les objets coupants, comme un clou et un rasoir.
○ Les copeaux de bois, le métal, la pierre, les fils, etc.
Les matériaux de solidification, comme le ciment en poudre et le toner, et les poussières fines conductibles, comme la poudre de métal et la poudre de carbone.

Français

○ Les liquides mousseux, comme l'huile, l'eau bouillante, un produit chimique liquide et du détergent. Les liquides, comme l'eau et l'huile. Il y a risque d'incendie ou de blessure.
4. Installer le filtre correctement avant u utiliser l'appareil sans filtre, avec le filtre dans la mauvaise position ou avec un filtre déchiré. Des défaillances peuvent s'ensuivre, comme le grillage du moteur.
5. Ne pas mettre d'eau ou d'huile sur l'appareil, la fiche ou la prise d'asservissement. Puisque cet appareil n'est pas imperméable, ceci pourrait causer une électrocution ou des défaillances.
6. Ne pas utiliser l'appareil lorsque son orifi ce d'aspiration, son arrivée d'air ou son orifice d'extraction sont obstrués. La température du moteur peut s'élever anormalement et causer des problèmes comme la déformation de pièces ou le grillage du moteur.
7. Ne pas exploiter l'appareil pendant que son flotteur fonctionne ou lorsque son tuyau fl exible ou sa bouche d'aspiration, etc., est bouché par une matière étrangère. La température du moteur peut s'élever anormalement et causer des problèmes comme la déformation de pièces ou le grillage du moteur.

1. Ne pas faire basculer l'appareil ou l'utiliser couché sur le côté. Une électrocution ou des défaillances peuvent s'ensuivre.

2. Pour éviter que l'appareil ne se défor a g ease des clos un basculement ou autre, il faut déplacer l'appareil avec calme. Les bris, les fissures ou les déformations peuvent occasionner des blessures.

3. Lorsquè l'appareil est échappé ou frappé accidentellement, vérifier si l'appareil est brisé, fissuré ou déformé. Les bris, les fi ssures ou les déformations peuvent occasionner des blessures.

4. Si l'appareil est défectueux ou qu'il émet un son anormal pendant la marche, mettre immédiatement l'interrupteur sur arrêt et faire effectuer la réparation par le détaillant local ou l'agent-service autorisé. Si l'utilisateur continue d'exploiter l'appareil dans cet état, des blessures peuvent s'ensuivre.

5. Comme rallonge, utiliser un câble triplex sous gaine de caoutchouc muni d'un fil de terre. Un câble duplex sans fi I de terre peut être la cause d'une électrocution.
6. Cet appareil est destiné à un usage intérieur seulement. Ne jamais l'utiliser à l'extérieur. La détérioration de l'isolation peut provoquer une électrocution ou un incendie électrique.

SPECIFICATIONS

Article Modèle	RP150YB	RP250YE	RP350YE
Alimentation utilisée	Monophasée CA 50 / 60 Hz d'usage courant, tension 230 V / 240 V
Moteur	Einphasenkollektormotor
Application	Nass und trocken
Puissance	1140 W
Prise électrique d'asservissement*1	2400 W / 1700 W/ /1200 W
Débit d'air max.	3,5 m 3/min
Dépression max.	22 kPa
Détails (poussières)	15 L	25 L	35 L
Détails (liquides)	12 L	22 L	30 L
Dimensions (L × P × H)	334 mm × 366 mm × 400 mm	390 mm × 469 mm × 550 mm	390 mm × 469 mm × 665 mm
Poids*2	7,8 kg	9,4 kg	9,7 kg
Kabel	8 m

*1 Veillez à vérifier la plaque signalétique et le sélecteur de mode sur le produit car il est susceptible de changer par zones.
*2 Sans cordon ni accessoires.

ACCESSOIRES STANDARD

(6) Suceur à liquides ....1

(7) Suceur à brosse ronde....1

(8) Joint (D) 1

(9) Adaptateur ....1

Les accessoires standard sont sujets à changement sans préavis.

ACCESSOIRES EN OPTION (vendus séparément)

O Filtre en papier
○ Filtre à cartouche

Les accessoires en option sont sujets à changement sans préavis.

APPLICATIONS

○ Le nettoyage général des lieux de travail et autres.
○ La collecte de poussières fines générées lors du meulage, de la coupe ou du perçage du béton ou du bois avec des outils électriques.
○ L'aspiration de liquide, comme l'eau renversée sur le plancher.

DÉBALLAGE

○ Déballer avec soin l'outil électrique.
○ Sortir les accessoires du réservoir avant de travailler.

AVANT LA MISE EN MARCHE

AVERTISSEMENT

Avant l'emploi, vérifier ce qui suit. Les vérifications 1 à 3 devraient être faites avant d'insérer la fi che dans la prise d'alimentation.

1. Confi rmer l'alimentation utilisée.

S'assurer d'utiliser l'appareil avec la tension indiquée sur la plaque signalétique. Si la tension utilisée dépasse celle indiquée, le moteur peut tourner anormalement vite et endommager l'appareil. De plus, il ne faut pas utiliser l'appareil avec des transformateurs, comme une alimentation CC, un générateur de moteur et un transformateur-élévateur; sinon, non seulement l'appareil subira des dommages, mais des accidents risquent de se produire.

2. Confi rmer que l'interrupteur de l'aspirateur est sur arrêt.

Si, sans savoir que l'interrupteur d'aspirateur est sur marche, l'utilisateur insère la fi che dans la prise d'alimentation, le démarrage soudain de l'appareil peut causer des accidents inattendus. L'interrupteur d'aspirateur est mis sur marche en appuyant sur "ON" et mis sur arrêt en basculant de nouveau vers "OFF". Vérifier sans faute que l'interrupteur de l'aspirateur est sur arrêt. (Fig. 8)

3. Vérifier le filtre.

Le fi ltre devrait être attaché correctement en suivant les instructions de "2. Fixation du fi ltre".

4. Inspection de la prise d'alimentation

Si, à l'insertion de la fiche, la prise d'alimentation branle ou que la fi che en sort d'elle-même, la prise doit réparée. Consulter l'atelier d'électricien le plus proche. Si une telle prise d'alimentation est utilisée dans cet état, elle surchauff era et entraînera des accidents.

5. Rallonge

AVERTISSEMENT

Utiliser une rallonge en parfait état. Si la source d'alimentation est éloignée, employer une rallonge assez épaisse pour porter un courant électrique et aussi courte que possible.

UTILISATION

ATTENTION

Ne pas s'asseoir sur le dessus de la tête ou y poser le pied. Sinon, l'appareil pourrait soudainement bouger et causer un blessure.

REMARQUE

Manipuler le tuyau flexible avec soin. Ne pas fléchir le tuyau flexible avec force, le piétiner ou le tirer pour déplacer l'aspirateur eau & poussières. Ne pas non plus ranger le tuyau en position fléchie. Sinon, il peut se déformer, entre autres problèmes.

1. Raccordement du tuyau flexible

Pousser le tuyau flexible attaché dans l'orifice d'aspiration du réservoir jusqu'à ce qu'il s'enclenche, et le raccorder. Pour enlever le tuyau flexible, le tirer tout en enfonçant le bouton de l'orifice d'aspiration. (Fig. 3)

2. Fixation du filtre (Fig. 4)

AVERTISSEMENT

○ Ne pas omettre de fixer le filtre (filtre en tissu ou filtre à poussières). Sinon, le moteur sera endommagé.

Pour la collecte de poussières fines, comme la poudre de parement et la poudre de pierre, utiliser le filtre en papier optionnel.
○ Puisque c'est un filtre pour l'aspiration de poussières et de liquides, ne pas le retirer lors du ramassage de liquides, comme l'eau.

REMÁRQUE

Si le filtre est mouillé, laissez-le sécher à l'abri des rayons du soleil. L'usage d'un filtre mouillé réduit considérablement le pouvoir d'absorption.

(1) Vérifier que la garniture de filtre est installée sur la bouche du réservoir.
(2) Vérifier que la cage de filtre est au fond du filtre.

3. Fixation du suceur principal, des tuyaux rigide etc.

En vue du nettoyage général (Fig. 5)

Raccorder, dans l'ordre, le tuyau flexible (Di 38 mm x 3 m long), la poignée de raccord, les tuyaux rigides et le suceur principal. Le raccordement est en pressant dans le sens de la flèche. La d'aspiration pour les interstices peut aussi être attachée selon l'application.

4. Raccordement d'outils électriques (Fig. 6)

Connectez dans l'ordre le flexible (diamètre 38 mm x 3 m de long) et l'adaptateur ou le joint (D) (accessoire standard). Le raccordement est eff ectué en pressant dans le sens de la fl èche.

5. Utilisation de la prise électrique d'asservissement AVERTISSEMENT

○ La prise électrique d'asservissement de cet appareil est sous tension, quelle que soit la position de l'interrupteur de l'aspirateur ou du sélecteur de mode. Avant d'insérer la fi che d'un outil électrique dans la prise électrique d'asservissement, il faut vérifier que l'interrupteur de l'outil électrique est sur arrêt. Si, sans savoir que l'interrupteur d'aspirateur est sur marche, l'utilisateur insère la fiche dans la prise d'alimentation, être démarrage soudain de l'appareil peut causer des accidents inattendus.
○ Ne pas brancher un outil électrique qui dépasse la consommation d'énergie suivante sur la prise électrique d'asservissement. Sinon, une surintensité causera la défaillance du circuit d'asservissement ou de la fiche ou une blessure. Brancher l'outil électrique qui dépasse la consommation d'énergie suivante sur une autre prise d'alimentation que celle accueillant la fi che de cet appareil. Consommation d'énergie de l'outil électrique: 2400 W.

REMARQUE

Si un produit contenant un transformateur à enroulement est branché à la prise électrique d'asservissement, l'appareil se verrouille pour environ 5 secondes, ce qui n'indique aucune défaillance.

(1) Vérification de la consommation d'énergie de l'outil électrique à raccorder

Il est possible de raccorder cet appareil à un outil électrique dont la consommation d'énergie est de 2400 W. Vérifier la consommation d'énergie de l'outil électrique à raccorder. Dans le cas d'un outil électrique qui dépasse la consommation d'énergie ci-dessus, brancher l'outil sur une autre prise d'alimentation que celle accueillant la fi che de l'appareil. L'appareil ne pourra alors pas être actionné ou arrêté par l'intermédiaire de l'interrupteur de l'outil électrique.

(2) Branchement de la fi che d'un outil électrique (Fig. 7)

Lever le couvercle et insérer la fiche de l'outil électrique dans la prise électrique d'asservissement.

6. Fonctionnement du sélecteur de mode, interrupteur de l'aspirateur (Fig. 8)

Français

(1) Sélecteur de mode

Si l'on appuie sur "A" (Automatique), cet appareil peut être mis en marche et en arrêt par l'intermédiaire de l'interrupteur de l'outil électrique connecté. Si l'on appuie sur "M" (Manuel), cet appareil peut être mis en marche et en arrêt par l'intermédiaire de son interrupteur.

(2) Interrupteur de l'aspirateur

Si l'on appuie sur "ON", l'appareil est actionné. En ramenant l'interrupteur sur "OFF", l'appareil est arrêté. Quand le sélecteur de mode est sur "M" (Manuel), l'appareil est mis en marche et en arrêt au moyen de l'interrupteur de l'aspirateur.

(3) Mode d'utilisation de chaque interrupteur

(a) Lorsque le fonctionnement de l'appareil est subordonné à celui d'un outil électrique

① Mettre l'interrupteur d'alimentation sur "ON".

② Mettre le sélecteur de mode sur “A” (Automatique).

③ En actionnant l'interrupteur de l'outil électrique raccordé, cet appareil est simultanément mis en marche et en arrêt. De plus, a poussières restantes dans le tuyau flexible, l'appareil continue de tourner plusieurs secondes après la mise sur arrêt de l'interrupteur de l'outil électrique, puis l'appareil s'arrête.

(b) Lorsque l'appareil sert au nettoyage général

① Mettre le sélecteur de mode sur "M" (Manuel).

② Si l'interrupteur d'alimentation est mis sur "ON", l'appareil fonctionne. Pour l'arrêter, remettre l'interrupteur sur "OFF".

7. Nettoyage du fi ltre

AVERTISSEMENT

Prendre soin de mettre l'interrupteur de l'aspirateur sur arrêt et de débrancher la fi che de la prise d'alimentation.

ATTENTION

Si le réservoir est rempli de poussières, la puissance d'aspiration baisse. Vider les poussières dès que possible lorsqu'elles atteignent la moitié de la hauteur du réservoir.

Lorsque la puissance d'aspiration baisse en cours d'utilisation, éliminer les poussières par la démarche suivante:

(1) Retirer le dispositif de serrage et détacher la tête. La marche à suivre est décrite à "8. Élimination des poussières".

(2) Détacher les poussières adhérentes en frappant la face intérieure du filtre plusieurs fois tandis que le filtre est monté dans le réservoir. La puissance d'aspiration sera rétablie.

(3) Fixer la tête et le dispositif de serrage dans leur position originale. La méthode de fixation est décrite à "8. Élimination des poussières".

REMARQUE

Puisque le dispositif de nettoyage du filtre s'actionne lorsque la puissance d'aspiration diminue jusqu'à un certain point, il fonctionne aussi dans les cas suivants:

○ Lorsque la bouche d'aspiration au bout du tuyau fl exible est obstruée.

○ Lorsque le tuyau flexible est bouché par une matière étrangère.

(1) Lorsque la puissance d'aspiration de l'appareil diminue légèrement en cours d'utilisation, son dispositif de nettoyage du filtre s'actionne automatiquement et sa puissance d'aspiration est rétablie comme suit:

(a) Lorsque l'appareil sert au nettoyage général Après que le moteur a été arrêté en mettant le sélecteur de mode sur "A" (Automatique), le dispositif de nettoyage du fi ltre fonctionne pendant quelques secondes.

(b) Lorsque l'appareil est raccordé à un outil électrique lors de l'utilisation Mettre l'interrupteur de l'outil électrique sur "OFF" et mettre l'appareil en plein service pendant plusieurs secondes. Ensuite, après l'arrêt du moteur, le dispositif de nettoyage du fi ltre fonctionne pendant plusieurs secondes. Selon l'outil électrique raccordé et l'épaisseur de l'adaptateur d'accessoire au bout du tuyau flexible, il se peut que le dispositif de nettoyage du filtre fonctionne chaque fois que l'interrup l'outil électrique est mis sur "OFF". Ceci n'est toutefois pas une défaillance. (2) Si le dispositif de nettoyage du filtre est actionné maintes fois sans que la puissance d'aspiration ne se rétablisse, le réservoir est presque rempli de poussières. Vider le contenu du réservoir.

8. Élimination des poussières

AVERTISSEMENT

Prendre soin de mettre l'interrupteur de l'aspirateur sur arrêt et de débrancher la fi che de la prise fin d'alispiratation.

ATTENTION

- Éviter les chocs sur le réservoir, le filtre ou la tête. Autrement, ils seront déformés ou endommagés.

○ Même si ce chiffre dépend de la quantité de poussières et de liquides absorbés, les poussières et liquides doivent être évacués du réservoir au moins une fois par jour. En outre, l'appareil, le filtre etc. doivent être maintenus propres. Sinon, la puissance d'aspiration peut chuter, le moteur peut tomber en panne, et une mauvaise odeur ou de la rouille peuvent apparaître.

○ Ne pas tenir les dispositifs de serrage au moment de vider les poussières du réservoir. Sinon, les dispositifs de serrage peuvent être endommagés.

REMARQUE

Ne pas incliner le réservoir avec les accessoires (tuyau rigide, suceur principal, etc.) insérés dans la base ou le réservoir. Sinon, des pièces quelconques risquent d'être endommagées.

AVERTISSEMENT

Si l'appareil est renversé sur le côté tandis que le réservoir contient du liquide, le liquide s'infiltre dans le moteur ou la zone de l'interrupteur, ce qui peut causer une électrocution ou la défaillance du moteur.

(1) Retirer les dispositifs de serrage (2) et lever la poignée de la tête (Fig. 9).

(2) En frappant légèrement la face intérieure du fi ltre plusieurs fois, détacher les poussières qui adhèrent au fi ltre.

(3) Incliner le réservoir et vider les poussières. (Fig. 10, 11)

(4) Fixer le filtre, la cage de filtre, la tête et le dispositif de serrage dans leurs positions initiales.

9. Transport et entreposage

(1) Utilisation de la poignée

Pour transporter ou déplacer l'appareil, tenir la poignée de la section de la tête comme dans la Fig. 12. Lorsque la poignée ne sert pas, la placer dans la section de la tête.

(2) Blocage et libération de la roulette

En abaissant le bras de la roulette avec le fr bloque la rotation de la roulette. Pour libérer la roue bloquée, lever le bras (Fig. 13). Lors du déplacement de l'appareil sur un véhicule, bloquer la roulette pour immobiliser l'appareil. Cependant, avant de faire rouler l'appareil, vérifier que la roulette est libérée ou la roulette sera endommagée.

(3) Entreposage de l'appareil

Lorsque l'utilisateur veut prendre une pause au cours du nettoyage, il peut accrocher le porte-tuyau du tuyau. L'appareil peut ensuite être rangé. Le aussi être enroulé et accroché. (Fig. 14)

10. Comment fixer le filtre en papier (en option) AVERTISSEMENT

○ N'oubliez pas de mettre l'appareil hors tension et de débrancher la prise électrique.
Si vous utilisez un filtre en papier, n'oubliez pas le filtre en chiff on standard.

Si le filtre en papier se déchire, de la poussière risque de pénétrer à l'intérieur du moteur, provoquant un bruit anormal. La surchauff e entraîne en outre un risque d'incendie.

ATTENTION

Si vous utilisez un filtre en papier, éviter de le tremper dans des liquides tels que de l'eau ou de la poussière mouillée, car le fi ltre risque de se déchirer.

(1) Ouvrez le filtre en papier horizontalement de manière à ce que l'orifice d'aspiration du papier filtre se trouve par dessus le réservoir. (Fig. 15)
(2) Avant de fixer le filtre à l'appareil, pliez les deux plus dans le carton à environ 90° en direction de la flèche. (Fig. 16)
(3) Faites correspondre l'orifice d'aspiration dans le papier filtre avec la bouche d'aspiration de l'appareil. Insérez le filtre dans la direction de la flèche comme cela est indiqué sur l'illustration, de manière à ce que le carton du filtre en papier dépasse la cale d'aspiration. (Fig. 17)

MÉCANISME DE FLOTTEUR

Cet appareil est muni d'un mécanisme de flotteur pour empêcher l'eau de pénétrer dans le moteur si la d'eau aspirée dépasse une certaine limite. Lorsque le fl otteur fonctionne pour ne pas aspirer d'eau, se dépêcher de mettre l'interrupteur sur arrêt et vider l'eau du réservoir.

AVERTISSEMENT

○ Lorsque le flotteur fonctionne, il faut interrompre l'utilisation. Sinon, la température du moteur peut s'élever anormalement et causer des problèmes comme la déformation de pièces ou le grillage du moteur.
- Éviter d'aspirer un liquide mousseu comme du détergent ou de la mousse. Avant que le fl otteur ne fonctionne, de la mousse peut être crachée par la sortie d'air. Si l'utilisateur continue d'exploiter l'appareil dans cet état, une électrocution ou une défaillance peut s'ensuivre.

ENTRETIEN ET CONTROLE

AVERTISSEMENT

En vue de l'inspection et de l'entretien, prendre soin de mettre l'interrupteur de l'aspirateur sur arrêt et de débrancher la fi che de la prise d'alimentation.
○ Ne pas travailler avec les mains mouillées. Une électrocution ou des blessures peuvent s'ensuivre.

1. Entretien du fi ltre

REMARQUE

O Puisqu'un filtre est une pièce consommable, nous recommandons de prévoir des remplacements.
○ Le filtre en tissu devrait être simplement tapoté même s'il est sérieusement bouché. Un brossage vigoureux écoute sa vie.
○ Ne pas brusquer un filtre. Ceci risque de briser sa partie en résine.

Un filtre bouché entraînera une baisse remarquable de la puissance d'aspiration. Tapoter la face intérieure du fi ltre pour faire tomber les poussières régulièrement.

2. Contrôle des vis de montage

Vérifi er régulièrement les vis de montage et s'assurer qu'elles sont correctement serrées. Resserrer immédiatement toute vis desserrée. Sinon, il y a danger sérieux.

3. Entretien du moteur

Le bobinage de l'ensemble moteur est le "coeur" même de l'outil électro-portatif.

Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l'huile ou de l'eau.

4. Vérifi er s'il y a de la poussière

Enlever la poussière avec un chiffon doux ou un chiffon humecté d'eau savonneuse. Ne pas utiliser d'agent de blanchiment, de chlore, d'essence ou de diluant, car ces produits pourraient endommager le plastique.

5. Entretien et réparation

Tous les outils électriques de qualité auront éventuellement besoin d'un entretien ou du remplacement d'une pièce à cause de l'usure normale de l'outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués UNIQUEMENT par un CENTRE DE RÉPARATION AUTORISE HiKOKI.

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent-service ou des techniciens qualifiés semblables afin d'éviter un danger.

sur la bouche

SÉLECTION DES ACCESSOIRES

Les accessoires de cet outil sont énumérés à la page 134.

qATTENTION

Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

GARANTIE

Nous garantissons que l'ensemble des Outils électriques HiKOKI sont conformes aux réglementations spécifiques statutaires/nationales. Cette garantie ne couvre pas les défauts ni les dommages inhérents à une mauvaise utilisation, une utilisation abusive ou l'usure et les dommages normaux. En cas de réclamation, veuillez envoyer l'Outil électrique, en l'état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la fin du Mode d'emploi, dans un service d'entretien autorisé.

REMARQUE

Par suite du programme permanent de recherche et de développement HiKOKI, ces spécifi cations peuvent faire l'objet de modifi cations sans avis préalable.

PRECAUZIONI DI SICUREZZA PER L'ASPIRATORE

Parc de l'Eglantier 22, rue des Cerisiers, Lisses-C.E. 1541,

91015 EVRY CEDEX, France

Tel: [phone]

Fax: [phone]

URL: http://www.hikoki-powertools.fr
