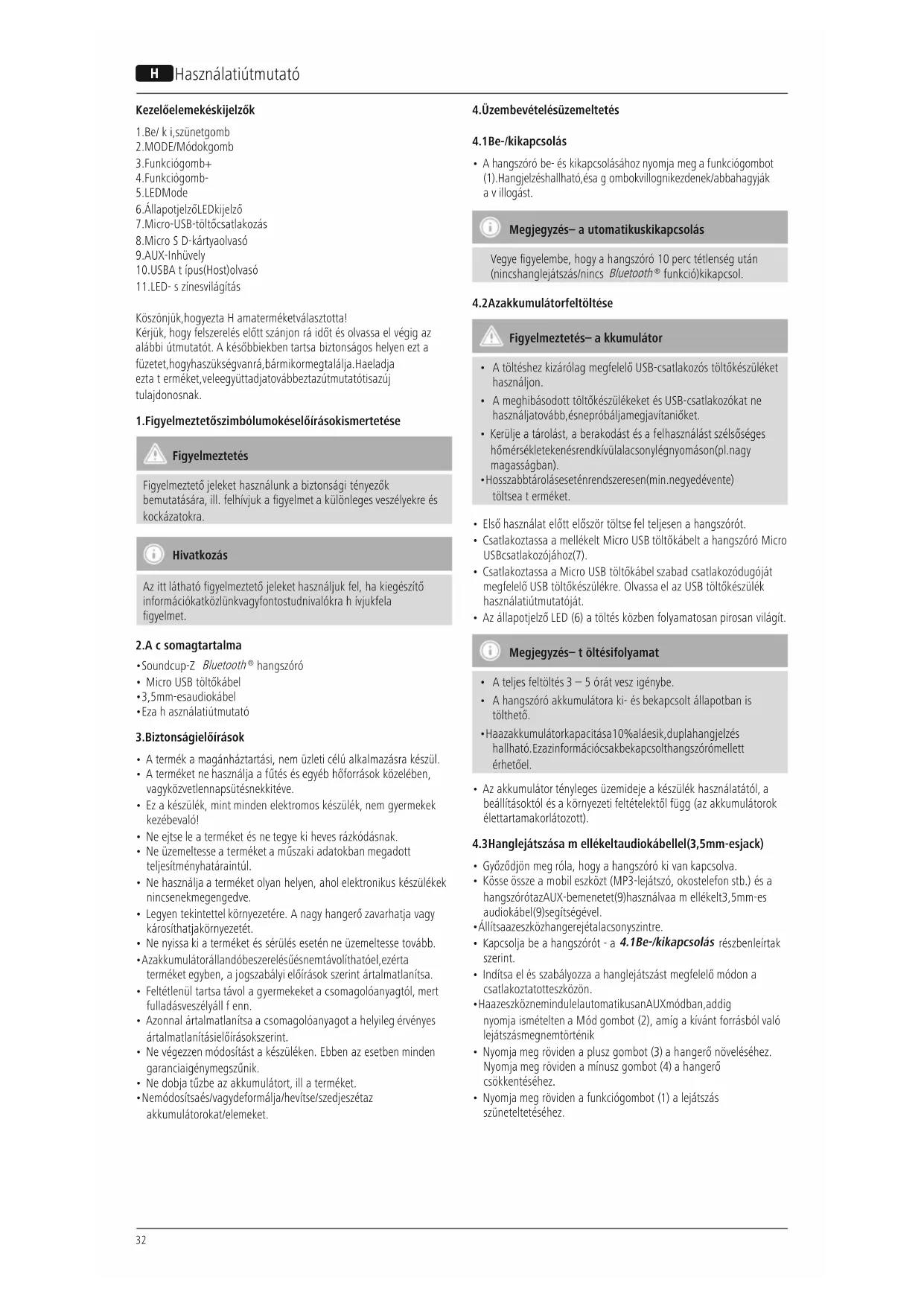

HASZNÁLATI ÚTMUTATÓ Soundcup-Z HAMA

1. Be /ki, szünet gomb

6. Állapotjelző LED kijelző

7. Micro-USB-töltőcsatlakozás

10. USB Atípus (Host) olvasó

11. LED -színes világítás

Köszönjük, hogy ezt aHama terméket választotta! Kérjük, hogy felszerelés előtt szánjon rá időtésolvassa el végig az alábbi útmutatót. Akésőbbiekben tartsa biztonságos helyen ezt a füzetet, hogy ha szükség van rá, bármikor megtalálja. Ha eladja ezt aterméket, vele együtt adja tovább ezt az útmutatót is az új tulajdonosnak.

1. Figyelmeztető szimbólumok és előírások ismertetése

Figyelmeztetés Figyelmeztető jeleket használunk abiztonsági tényezők bemutatására, ill. felhívjuk a gyelmet akülönleges veszélyekreés kockázatokra. Hivatkozás Az itt látható gyelmeztető jeleket használjuk fel, ha kiegészítő információkat közlünk vagy fontos tudnivalókrahívjuk fel a gyelmet.

• 3,5 mm-es audio kábel

• Ez ahasználati útmutató

3. Biztonsági előírások

• Atermék amagánháztartási, nem üzleti célú alkalmazásrakészül.

• Aterméket ne használja afűtés és egyéb hőforrások közelében, vagy közvetlen napsütésnek kitéve.

• Ez akészülék, mint minden elektromos készülék, nem gyermekek kezébe való!

• Ne ejtse le aterméket és ne tegye ki heves rázkódásnak.

• Ne üzemeltesse aterméket aműszaki adatokban megadott teljesítményhatárain túl.

• Ne használja aterméket olyan helyen, ahol elektronikus készülékek nincsenek megengedve.

• Legyen tekintettel környezetére. Anagy hangerő zavarhatja vagy károsíthatja környezetét.

• Ne nyissa ki aterméket és sérülés esetén ne üzemeltesse tovább.

• Az akkumulátor állandó beszerelésű és nem távolítható el, ezért a terméket egyben, ajogszabályi előírások szerint ártalmatlanítsa.

• Feltétlenül tartsa távol agyermekeket acsomagolóanyagtól, mert fulladásveszély állfenn.

• Azonnal ártalmatlanítsa acsomagolóanyagot ahelyileg érvényes ártalmatlanítási előírások szerint.

• Ne végezzen módosítást akészüléken. Ebben az esetben minden garanciaigény megszűnik.

• Ne dobja tűzbe az akkumulátort, ill aterméket.

• Ne módosítsa és/vagy deformálja/hevítse/szedje szét az akkumulátorokat/elemeket.

4. Üzembevétel és üzemeltetés

• Ahangszóró be- és kikapcsolásához nyomja meg afunkciógombot (1). Hangjelzés hallható, és agombok villogni kezdenek/abbahagyják avillogást. Megjegyzés –automatikus kikapcsolás Vegye gyelembe, hogy ahangszóró 10 perctétlenség után (nincs hanglejátszás/nincs Bluetooth

4.2 Az akkumulátor feltöltése

Figyelmeztetés –akkumulátor

• Atöltéshez kizárólag megfelelő USB-csatlakozós töltőkészüléket használjon.

• Ameghibásodott töltőkészülékeket és USB-csatlakozókat ne használja tovább, és ne próbálja megjavítani őket.

• Kerülje atárolást, aberakodást és afelhasználást szélsőséges hőmérsékleteken és rendkívül alacsony légnyomáson (pl. nagy magasságban).

• Hosszabb tárolás esetén rendszeresen (min. negyedévente) töltse aterméket.

• Első használat előtt először töltse fel teljesen ahangszórót.

• Csatlakoztassa amellékelt MicroUSB töltőkábelt ahangszóró Micro USB csatlakozójához (7).

• Csatlakoztassa aMicroUSB töltőkábel szabad csatlakozódugóját megfelelő USB töltőkészülékre. Olvassa el az USB töltőkészülék használati útmutatóját.

• Az állapotjelző LED (6) atöltés közben folyamatosan pirosan világít. Megjegyzés –töltési folyamat

• Ateljes feltöltés 3–5órát vesz igénybe.

• Ahangszóró akkumulátoraki- és bekapcsolt állapotban is tölthető.

• Ha az akkumulátor kapacitása 10% alá esik, dupla hangjelzés hallható. Ez az információ csak bekapcsolt hangszóró mellett érhető el.

• Az akkumulátor tényleges üzemideje akészülék használatától, a beállításoktól és akörnyezeti feltételektőlfügg (az akkumulátorok élettartama korlátozott).

4.3 Hanglejátszás amellékelt audio kábellel (3,5 mm-es jack)

• Győződjön meg róla, hogy ahangszóró ki van kapcsolva.

• Kösse össze amobil eszközt (MP3-lejátszó, okostelefon stb.) és a hangszórót az AUX-bemenetet (9) használva amellékelt 3,5 mm-es audio kábel (9) segítségével.

• Állítsa az eszköz hangerejét alacsony szintre.

• Kapcsolja be ahangszórót -a

részben leírtak szerint.

• Indítsa el és szabályozza ahanglejátszást megfelelő módon a csatlakoztatott eszközön.

• Ha az eszköz nem indul el automatikusan AUX módban, addig nyomja ismételten aMód gombot (2), amíg akívánt forrásból való lejátszás meg nem történik

• Nyomja meg röviden aplusz gombot (3) ahangerő növeléséhez. Nyomja meg röviden amínusz gombot (4) ahangerő csökkentéséhez.

• Nyomja meg röviden afunkciógombot (1) alejátszás szüneteltetéséhez. H Használati útmutató33

kapcsolat (párosítás) Megjegyzés

• Ellenőrizze, hogy amobil eszköz (MP3-lejátszó, mobiltelefon stb.) alkalmas-e Bluetooth

• Ha nem, ahangszórót csak amellékelt audio kábellel használhatja hanglejátszáshoz.

• Vegye gyelembe, hogy a Bluetooth

hatótávolsága maximum 10 méter akadályok, például falak, személyek stb. nélkül.

• Győződjön meg róla, hogy a Bluetooth

képes eszköz be van-e kapcsolva, és hogy a Bluetooth

• Győződjön meg róla, hogy ahangszóró a Bluetooth

hatótávolságán belül, azaz 10 méteren belül van.

• Kapcsolja be ahangszórót -a

részben leírtak szerint.

• Hangjelzés hallatszik, agombok világítani kezdenek, afunkciógomb (1) pedig villogni kezd. Ha az eszköz nem indul el automatikusan Bluetooth módban, addig nyomja ismételten aMód gombot (2), amíg a Bluetooth

mód hangjelzése meg nem szólal. Az eszköz ekkor automatikusan kapcsolatot keres.

• Nyissa meg eszközén a Bluetooth

beállításait, és várjon, amíg a talált Bluetooth

eszközök listán megjelenik a Hama Soundcup-Z.

• Válassza ki a Hama Soundcup-Z-et, és várjon, amíg ahangszóró csatlakozottként jelenik meg az eszköz Bluetooth

beállításaiban. Hangjelzés erősíti meg, hogy akapcsolat sikeresen létrejött.

• Az eddig villogó funkciógomb (1) ezután folyamatosan kéken világít. Megjegyzés – Bluetooth

• Egyes eszközök esetén jelszót kell megadnunk, amikor az eszközt egy másik Bluetooth

eszközhöz csatlakoztatjuk.

• Ahangszóró csatlakoztatásához írja be a0000 jelszót, amikor az eszköz ajelszó megadásáraszólítja fel. Megjegyzés

• Ahangszóró mindig az utolsó nyolc csatlakoztatott eszközt tárolja.

• Ahangszóró akövetkező bekapcsoláskor automatikusan az utoljáracsatlakoztatott eszközhöz kapcsolódik.

kapcsolat (sikeres párosítást követően)

• Győződjön meg róla, hogy a Bluetooth

képes eszköz be van-e kapcsolva, és hogy a Bluetooth

• Győződjön meg róla, hogy ahangszóró a Bluetooth

hatótávolságán belül, azaz 10 méteren belül van.

• Kapcsolja be ahangszórót -a

részben leírtak szerint.

• Sikeres automatikus csatlakozás után az eddig villogó funkciógomb (1) ezután folyamatosan kéken világít. Hangjelzés erősíti meg, hogy akapcsolat sikeresen létrejött. Megjegyzés –Korlátozott kapcsolat

• Ahangszóró és az eszköz sikeres első kapcsolódását követően a csatlakozás automatikusan történik. Ha a Bluetooth

kapcsolat nem jön létreismét automatikusan, ellenőrizze akövetkező pontokat:

• Ellenőrizze az eszköz Bluetooth

beállításaiban, hogy a Hama Soundcup-Z csatlakoztatva van-e. Ha nem, ismételje meg az első Bluetooth

kapcsolat részben leírt lépéseket.

• Ellenőrizze, hogy az eszköz és ahangszóró közötti távolság 10 méternél kevesebb-e. Ha nem, csökkentse az eszközök távolságát.

• Ellenőrizze, hogy akadályok korlátozzák-e ahatótávolságot. Ha igen, helyezze az eszközöket közelebb egymáshoz.

• Ellenőrizze, hogy az audio kábel csatlakoztatva van-e a hangszóróhoz. Ha igen, távolítsa el.

on keresztül) Indítsa el és szabályozza ahanglejátszást megfelelő módon a csatlakoztatott eszközön. Alternatív megoldásként ahanglejátszást a hangszóróról is irányíthatja (amennyiben az eszköz ezt támogatja).

• Nyomja meg afunkciógombot (1) ahanglejátszás elindításához vagy megállításához.

• Tartsa lenyomva aplusz gombot (3) akövetkező dal lejátszásához. Tartsa lenyomva amínusz gombot (4) az előző dal lejátszásához.

• Nyomja meg röviden aplusz gombot (3) ahangerő növeléséhez. Nyomja meg röviden amínusz gombot (4) ahangerő csökkentéséhez.

4.7 Hanglejátszás (MicroSD kártyán keresztül)

Alternatív megoldásként elindíthatja ahanglejátszást közvetlenül egy MicroSD kártyáról. Ehhez helyezze be amegfelelő hangfájlokat tartalmazó microSD kártyát aMicroSD kártya foglalatába (8).

• Ha az eszköz nem indul el automatikusan MicroSD módban, addig nyomja ismételten aMód gombot (2), amíg aMicroSD mód hangjelzése meg nem szólal. Adalválasztás és ahangerőszabályzás ebben az üzemmódban ugyanúgy működik, mint a4.6 Hanglejátszás ( Bluetooth

)részben leírtakban.

4.8 Hanglejátszás (USB eszközön keresztül)

Alternatív megoldásként elindíthatja ahanglejátszást közvetlenül egy USB adathordozóról (pl. pendrive). Ehhez helyezze be amegfelelő hangfájlokat tartalmazó USB adathordozót az USB eszközök foglalatába (10).

• Ha az eszköz nem indul el automatikusan USB módban, addig nyomja ismételten aMód gombot (2), amíg az USB mód hangjelzése meg nem szólal.

• Adalválasztás és ahangerőszabályzás ebben az üzemmódban ugyanúgy működik, mint a4.6 Hanglejátszás ( Bluetooth

)részben leírtakban.

4.9 Kihangosító funkció

Lehetőség van arra, hogy ahangszórót mobiltelefonja kihangosításához használja. Afunkció használatához a mobiltelefonnak Bluetooth

on keresztül kapcsolódnia kell a hangszóróhoz.

• Nyomja meg egyszer afunkciógombot (1) abejövő hívás fogadásához.

• Tartsa lenyomva az „M“ gombot (2) abeérkező hívás elutasításához.

• Nyomja le abeszélgetés közben egyszer afunkciógombot (1) a hívás befejezéséhez. Megjegyzés –ahívás minősége

• Aminél jobb hangminőség érdekében ügyeljen arra, hogy a hívás közben mobiltelefonjával ahangszóró közelében legyen.

5. LED-es világítás irányítása

• Avilágítás gomb (5) megváltoztatja aLED-es világítás (11) színét.

• Nyomja meg röviden avilágítás gombot (5) akövetkező színbeállításhoz.

• Az utolsó színbeállítás automatikusan átkapcsolja aLED világítását azene ütemérelüktetőre.

• Ahhoz, hogy ez ahatás látványos legyen, legalább 30%-os vagy annál nagyobb minimum hangerő szükséges.34

6. Karbantartás és ápolás

• Ezt aterméket csak szöszmentes, kissé benedvesített kendővel tisztítsa, és ne használjon agresszív tisztítószert.

7. Szavatosság kizárása

AHama GmbH &CoKGsemmilyen felelősséget vagy szavatosságot nem vállal atermék szakszerűtlen telepítéséből, szerelésébőlés szakszerűtlen használatából, vagy akezelési útmutató és/vagy a biztonsági előírások be nem tartásából eredő károkért.

8. Szerviz és támogatás

Kérjük, hogy atermékkel kapcsolatos kérdéseivel forduljon aHama terméktanácsadásához. Közvetlen vonal Közvetlen vonal: [phone] (Deu/Eng) További támogatási információt itt talál: www.hama.com

technológia V4.2 Támogatott prolok A2DP V1.2, AVRCP V1.4, HFP V1.5 Frekvencia 180 Hz –20kHz Hatótávolság <10m Max. párosított eszköz 8 Teljesítmény 16 W Töltőfeszültség ~5V 1,75 A Hangrendszer Sztereó Impedancia 4 Ω Teljes harmonikus torzítás (THD) ≤ 1% Méretek 114 x114 x240 mm Súly 1225 g Csatlakozók 3,5 mm-es sztereó csatlakozó, microUSB, MicroSD kártyabeolvasó, USB Atípus olvasó Akkumulátor Típus 7.4V Li-Ion 2000mAh /14.8 Wh Töltési idő ~3–5óra Üzemidő Via Bluetooth

on: ~8óra AUX/USB/microSD-bemeneten: ~12óra (hangerőtőlésaudio tartalomtól függően)

10. Ártalmatlanítási előírások

Környezetvédelmi tudnivalók: Az európai irányelvek 2012/19/EU és 2006/66/EU ajánlása szerint, amegjelölt időponttól kezdve, minden EU-s tagállamban érvényesek akövetkezők: Az elektromos és elektronikai készülékeket és az elemeket nem szabad aháztartási szemétbe dobni! Aleselejtezett elektromos és elektronikus készülékeket és elemeket, akkumulátorokat nem szabad aháztartási szemétbe dobni. Az elhasznált és működésképtelen elektromos és elektronikus készülékek gyűjtéséretörvényi előírás kötelez mindenkit, ezért azokat el kell szállítani egy kijelölt gyűjtő helyrevagy visszavinni avásárlás helyére. Atermék csomagolásán feltüntetett szimbólum egyértelmű jelzést ad errevonatkozóan a felhasználónak. Arégi készülékek begyűjtése, visszaváltása vagy bármilyen formában történő újrahasznosítása közös hozzájárulás környezetünk védelméhez.

11. Megfelelőségi nyilatkozat

Hama GmbH &CoKGigazolja, hogy a[00173161] típusú rádióberendezés megfelel a2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: www.hama. com->00173161->Downloads. Az(ok) afrekvenciasáv(ok) 2400 -2483.5 MHz Maximális jelerősség 4dBm35 Ovládací prvky aindikace
