HASZNÁLATI ÚTMUTATÓ POWX13800 PowerPlus

5.4 Az elektromos működtetésű szerszámok helyes használata. ................................ 4

7.1 Tűzőkapcsok és szögek betöltése (1. ábra) ............................................................ 5

8 MŰKÖDTETÉS .................................................................................. 5

8.1 Ütőerő előzetes kiválasztása (2. ábra) ..................................................................... 5

8.2 Be/Ki kapcsolás (3. ábra) .......................................................................................... 5

8.3 A tűzőkapocs vagy szeg kilövése (4. ábra) ............................................................. 6

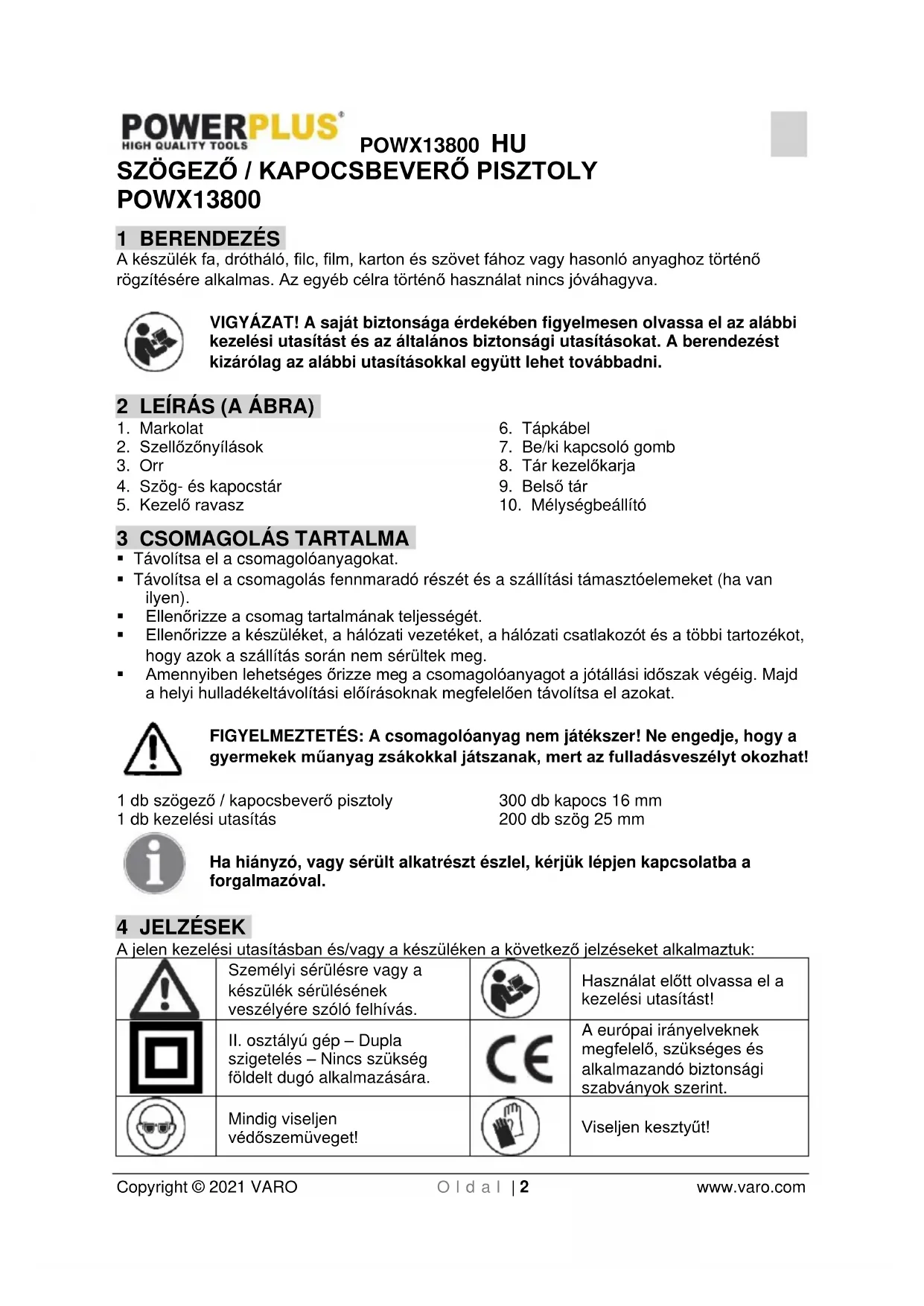

POWX13800 1 BERENDEZÉS A készülék fa, drótháló, filc, film, karton és szövet fához vagy hasonló anyaghoz történő rögzítésére alkalmas. Az egyéb célra történő használat nincs jóváhagyva. VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni. 2 LEÍRÁS (A ÁBRA)

4. Szög- és kapocstár

7. Be/ki kapcsoló gomb

• Távolítsa el a csomagolóanyagokat.

• Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).

• Ellenőrizze a csomag tartalmának teljességét.

• Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg.

• Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat. FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat! 1 db szögező / kapocsbeverő pisztoly 1 db kezelési utasítás 300 db kapocs 16 mm 200 db szög 25 mm Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval. 4 JELZÉSEK A jelen kezelési utasításban és/vagy a készüléken a következő jelzéseket alkalmaztuk:

Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás.

Használat előtt olvassa el a kezelési utasítást!

II. osztályú gép – Dupla

szigetelés – Nincs szükség földelt dugó alkalmazására.

A európai irányelveknek megfelelő, szükséges és alkalmazandó biztonsági szabványok szerint.

Mindig viseljen védőszemüveget!

Viseljen kesztyűt!POWX13800 HU Copyright © 2021 VARO O l d a l | 3 www.varo.com 5 ÁLTALÁNOS BIZTONSÁGI UTASÍTÁSOK SZERSZÁMGÉPEKHEZ Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Őrizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.

• A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.

• Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gőzöket.

• Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.

5.2 Elektromos biztonság

Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.

• A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.

• Kerülje az érintkezést földelt felületekkel, például csővezetékekkel, fűtőkészülékekkel, tűzhelyekkel és hűtőkkel. Az áramütés kockázata nő, ha a teste földelt.

• Az eszközt tartsa távol az esőtől vagy a nedvességtől. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.

• Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.

• Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.

• Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áram- védőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.

5.3 Személyi biztonság

• Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.

• Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.

• Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.POWX13800 HU Copyright © 2021 VARO O l d a l | 4 www.varo.com

• A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.

• Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.

• Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.

• Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.

5.4 Az elektromos működtetésű szerszámok helyes használata.

• Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.

• Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.

• Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.

• A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használják.

• Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok.

• Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.

• Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.

• A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát. 6 SPECIÁLIS BIZTONSÁGI UTASÍTÁSOK AZ ELEKTROMOS

SZÖGEZŐ / KAPOCSBEVERŐHÖZ

• A kapcsok vagy a szögek behelyezése előtt a hálózati kábelt mindig húzza ki a csatlakozóból.

• Tilos a készüléket emberekre vagy állatokra irányítani.

• Csak a készülékhez alkalmas kapcsot vagy szöget használjon.

• A készülék használata előtt ellenőrizze, hogy a biztonsági berendezés megfelelően működik.

• Tilos a biztonsági berendezést akadályoztatni.

• Amikor szünetet tart, vagy kész van a munkával, akkor kapcsolja ki a készüléket.POWX13800 HU Copyright © 2021 VARO O l d a l | 5 www.varo.com

• Csak akkor aktiválja a készüléket, amikor az már szorosan illeszkedik a munkadarabhoz. Ha a készülék nem megfelelően illeszkedik a munkadarabra, akkor a rögzítőelem elfordulhat a céliránytól.

• Ne használja a készüléket elektromos vezetékek rögzítéséhez. Nem alkalmas elektromos vezetékek rögzítéséhez és megsérthető az elektromos vezetékek szigetelését, ami áramütést vagy tűzveszélyt okozhat. 7 ÖSSZESZERELÉS Figyelem! A szögező/kapocsbeverő NEM alkalmas betonba, kőfalba, téglába vagy fémbe történő használatra. Figyelem! Tilos a készüléket alkalmazni, ha süllyesztett fejű szög, vagy kapocs van beragadva az orr részbe (3). Figyelem! Mindig áramtalanítsa a készüléket megtöltés előtt.

7.1 Tűzőkapcsok és szögek betöltése (1. ábra)

• Nyomja meg a tár karját és húzza ki a tárat.

• Helyezzen be egy sor tűzőkapcsot vagy szöget az orr rész mögötti nyílásba.

• Tegye vissza a megtöltött tárat a készülékbe. Az a helyére kattan. Vegye figyelembe, hogy a szegcsíkot a tár aljához közel kell elhelyezni. A szegek beragadhatnak, ha a szegcsík rosszul van behelyezve.

Amikor a készülék be van töltve és készen áll a kezdésre, akkor dugja be a tápkábelt (6) a hálózati aljzatba. Megjegyzés: Amikor a szögezőt / kapocsbeverőt alkalmazza, akkor a biztonsági támasztékot (3) mindig nyomja erősen a munkadarabhoz.

8.1 Ütőerő előzetes kiválasztása (2. ábra)

• A mélységbeállító gomb előzetes beállításával előre be lehet állítani a szükséges ütőerőt. A szükséges ütőerő függ a kapcsok és a szegek hosszától, valamint az anyag szilárdságától. Az optimális ütőerőt tesztelés révén lehet meghatározni. Az ütőerő növeléséhez forgassa el a gombot az óramutató járásával megegyező irányban, és az ütőerő csökkentéséhez forgassa el az órajárással ellentétes irányban.

8.2 Be/Ki kapcsolás (3. ábra)

• A készülék áramellátásához állítsa a kapcsolót „I” helyzetbe.

• Kikapcsoláshoz állítsa a kapcsolót „O” helyzetbe.POWX13800 HU Copyright © 2021 VARO O l d a l | 6 www.varo.com

8.3 A tűzőkapocs vagy szeg kilövése (4. ábra)

• Állítsa a be/ki kapcsolót bekapcsolt helyzetbe.

• Helyezze a készüléket a munkadarabra úgy, hogy a készülék orra ott legyen ahová a tűzőkapcsot/szeget szeretné rögzíteni.

• A kilövéshez húzza meg a ravaszt.

• A készülék elejére kifejtett további nyomás megakadályozza a visszaütést, és növeli a szegekre és a kapcsokra kifejtett erőt. Ez különösen annak biztosítása érdekében fontos, hogy a szeg és a kapocs teljesen belemenjen a kemény felületbe. Minden használat után távolítsa el az összes szöget / kapcsot a tárból. A készüléket csak szakaszos működésre tervezték, mivel a folyamatos használat során felmelegszik. A készülék teljesítménye felmelegedés révén csökken, ezért folyamatos működtetés után hagyja a készüléket 15 percig (max) hűlni. A készülékben érintkezőkapcsoló van. Az érintkezőkapcsoló lehetővé teszi, hogy a készülék csak akkor induljon el, amikor az már érintkezik az anyag felületével.

Probléma Lehetséges ok Elhárítási mód Készülék nem indul el

• Nincs csatlakoztatva az áramforráshoz

• Készülék nincs bekapcsolva

• A vezeték vagy a dugasz sérült

• Egyéb elektromos károsodás érte a készüléket

• Csatlakoztassa az áramellátáshoz

• Ellenőriztesse szakemberrel

• Ellenőriztesse szakemberrel Készülék nem éri el teljes teljesítményét

• A hosszabbítókábel nem alkalmas a készülékkel történő használatra

• Az áramforrás feszültsége túl alacsony

• Használjon megfelelő hosszabbítókábelt

• Csatlakoztassa másik áramforráshoz Rögzítőelemek beragadnak a készülékbe

• Nem megfelelő méretű rögzítőelemek

• Kilövőcsatorna elkopott

• Hajlott rögzítőelemek

• Tárban / készülék orrában lévő csavarok kilazultak

• Törött /csorba kilövő rész

• Csak a javasolt rögzítőelemeket használja

• Cserélje ki a szeget / kapcsot

• Hagyja abba a rögzítőelemek használatát

• Húzza meg a csavarokat

• Cserélje ki a szeget / kapcsot

Névleges feszültség 220-240 V / 50 Hz Ütésszám 30 / perc Névleges teljesítmény 50W Kapocs/szög mérete 15-25 mm / 15-32 mm Ütési erő Beállítható Érintésvédelmi osztály IIPOWX13800 HU Copyright © 2021 VARO O l d a l | 7 www.varo.com 11 ZAJ A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3) Hangnyomásszint LpA 80 dB(A) Hangteljesítményszint LwA 92 dB(A) FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet. aw (Rezgésszint) 2,1 m/s² K = 1,5 m/s² 12 KARBANTARTÁS A rendszeres tisztítás mellett, a készülék gyakorlatilag nem igényel további karbantartást. Meg kell takarítani a faliszttől és a faforgácstól. Ez különösen a szellőzőnyílásokra és a szög- és kapocstartó részekre vonatkozik.

• A jogi előírásoknak megfelelően az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.

• Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás miatt meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat, stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítás árát.

• A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.

• A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.

• A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.

• Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.

• A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.

• Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.

• Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.

• A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.

• Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik.

• Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyílások, rendszeresen ellenőrzött szénkefék,...)

• A vásárlási szelvényt a vásárlás időpontjának bizonyításához meg kell őrizni.POWX13800 HU Copyright © 2021 VARO O l d a l | 8 www.varo.com

• A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.

Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon annak környezetbarát elhelyezéséről! Az elhasználódott elektromos termékek hulladékait ne dobja a háztartási szemétbe. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségeket illetően érdeklődjön a helyi köztisztasági szerveknél vagy a forgalmazónál!

15 MEGFELELŐSÉGI NYILATKOZAT

VARO N.V. - Vic. Van Rompuy N.V.- Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy A termék típusa: Szögező / Kapocsbeverő pisztoly Márkanév: POWERplus Cikkszám: POWX13800 megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot. Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig): 2011/65/EU 2006/42/EC 2014/30/EU Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig): EN60745-1 : 2009 EN60745-2-16 : 2010 EN55014-1 : 2017 EN55014-2 : 2015
