Terméktípus	Elektromos tűzőgép / szegzőgép
Márka	PowerPlus
Modell	POWX13700
Tápellátás	230-240 V ~ 50 Hz
Névleges teljesítmény	45 W
Rögzítési sebesség	20 ütés/perc
Kompatibilis tűzőkapcsok típusa	8-14 mm-es tűzőkapcsok
Kompatibilis szögek típusa	16 mm-es szögek
Tár kapacitása	Akár 200 tűzőkapocs vagy 100 szög
Védelmi osztály	II (kettős szigetelés)
Hangnyomás LpA	82 dB(A)
Hangteljesítmény LwA	93 dB(A)
Rezgésszint	9,5 m/s²
Rendeltetésszerű használat	Fa vagy hasonló anyagok rögzítése
Garancia	36 hónap
Tömeg (becsült)	1,5 kg
Méretek (becsült)	250 x 200 x 60 mm

Gyakran ismételt kérdések - POWX13700 PowerPlus

Milyen típusú tűzőkapcsokat és szögeket használhatok a PowerPlus POWX13700 készülékkel?

A tűzőgép 8-14 mm-es tűzőkapcsokat és 16 mm-es szögeket fogad el. Csak az útmutatóban ajánlott megfelelő rögzítőelemeket használja.

Hogyan kell megtölteni a tűzőgép tárát?

Húzza ki a szerszámot. Tartsa fejjel lefelé, nyomja meg a tár füleit mindkét oldalon, és vegye ki. Helyezzen be egy sor tűzőkapcsot vagy szöget az orr mögötti nyílásba, majd helyezze vissza a tárat, amíg be nem kattan.

Használhatom ezt a tűzőgépet betonon vagy fémeken?

Nem, a szerszám nem betonhoz, falazathoz, téglához vagy fémhez készült. Fa vagy hasonló anyagok rögzítésére szolgál.

Hogyan kapcsoljam be a tűzőgépet?

Csatlakoztassa a tápkábelt egy hálózati aljzathoz. Tolja a be-/kikapcsoló kapcsolót 'I' állásba a bekapcsoláshoz, és 'O' állásba a kikapcsoláshoz.

Mit tegyek, ha egy tűzőkapocs beszorul az orrba?

Azonnal húzza ki a szerszámot. Ne húzza meg a ravaszt. Nyissa ki a tárat, és óvatosan távolítsa el a beszorult rögzítőelemet, szükség esetén fogóval.

Milyen védőfelszerelés ajánlott?

Mindig viseljen védőszemüveget és kesztyűt. Használjon zajvédőt, mert a zajszint elérheti a 93 dB(A) értéket.

Hogyan kell karbantartani a PowerPlus POWX13700 tűzőgépet?

Rendszeresen tisztítsa meg a szerszámot, különösen a szellőzőnyílásokat és a tár területét, hogy eltávolítsa a faport és a forgácsot. A tisztításon kívül nincs szükség különleges karbantartásra.

Használhatom a tűzőgépet elektromos kábelek rögzítésére?

Nem, a szerszám nem elektromos kábelek fektetésére készült. Ez károsíthatja a köpenyt, és áramütést vagy tüzet okozhat.

Mennyi a garancia időtartama?

A törvényes garancia 36 hónap az első felhasználó általi vásárlás dátumától számítva. Kiterjed az anyag- és gyártási hibákra, de nem terjed ki a normál kopásra vagy a helytelen használatból eredő károkra.

Hol találom a teljes használati útmutatót?

A teljes használati útmutató ingyenesen letölthető PDF formátumban a notice-facile.com weboldalon a PowerPlus POWX13700 modellhez.

HASZNÁLATI ÚTMUTATÓ POWX13700 PowerPlus

1 RENDELTETÉSI CÉL 2
2 LEÍRÁS (A ÁBRA) 2
3 CSOMAGOLÁS TARTALMA 2
4 JELZÉSEK 3
5 ÁLTALÁNOS BIZTONSÁGI UTASÍTÁSOK SZERSZÁMGÉPEKHEZ....3
5.1 Munkakörnyezet....3
5.2 Elektromos biztonság....3
5.3 Személyi biztonság....4
5.4 Az elektromos működtetésű szerszámok helyes használata....4
5.5 Szerviz .... 5
6 SPECIÁLIS BIZTONSÁGI UTASÍTÁSOK AZ ELEKTROMOS SZÖGEZŐ / KAPOCSBEVERŐHÖZ....5
7 ÖSSZESZERELÉS 5
7.1 Tüzókapcsok és szögek betöltése (1. ábra) 5
8 MÜKÖDTETÉS 6
8.1 Be/Ki kapcsolás (2. ábra)....6
8.2 A tűzőkapocs vagy szeg kilövése (3. ábra) 6
9 MÜSZAKI ADATOK....6
10 ZAJ....6
11 KARBANTARTÁS 6
12 JÓTÁLLÁS....7
13 KÖRNYEZETVÉDELEM 7
14 MEGFELELŐSÉGI NYILATKOZAT 8

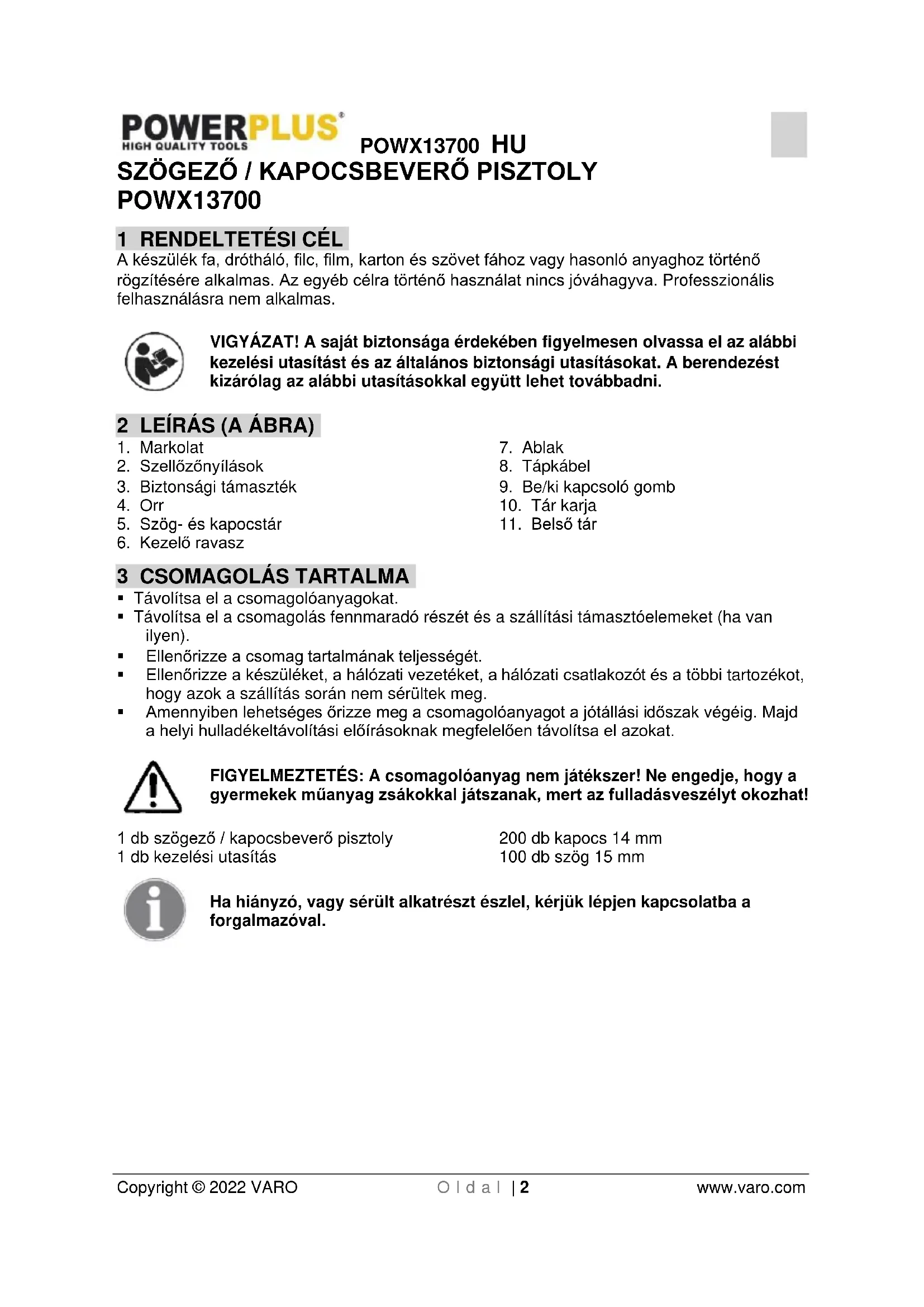

SZÖGEZŐ / KAPOCSBEVERŐ PISZTOLY POWX13700

1 RENDELTETÉSI CÉL

A készülék fa, drótháló, filc, film, karton és szövet fához vagy hasonló anyaghoz történő rögzítésére alkalmas. Az egyéb célra történő használat nincs jóváhagyva. Professzionális felhasználásra nem alkalmas.

VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni.

2 LEÍRÁS (A ÁBRA)

1. Markolat
2. Ablak
3. Szellőzőnyílások
4. Tápkábel
5. Biztonsági támaszték
6. Be/ki kapcsoló gomb
7. Orr
8. Tár karja
9. Szög- és kapocstár
10. Belső tár
11. Kezelő ravasz

3 CSOMAGOLÁS TARTALMA

• Távolítsa el a csomagolóanyagokat.
• Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).
  ■ Ellenőrizze a csomag tartalmának teljességét.
  Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg.
• Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat.

FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat!

1 db szögező / kapocsbeverő pisztoly
1 db kezelési utasítás

200 db kapocs 14 mm

100 db szög 15 mm

Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.

4 JELZÉSEK

A jelen kezelési utasításban és/vagy a készüléken a következő jelzéseket alkalmaztuk:

			Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás.		Használat előtt olvassa el a kezelési utasítást!
			II. osztályú gép – Dupla szigetelés – Nincs szükség földelt dugó alkalmazására.		A európai irányelveknek megfelelő, szükséges és alkalmazandó biztonsági szabványok szerint.
			Mindig viseljen védőszemüveget!		Viseljen kesztyűt!

5 ÁLTALÁNOS BIZTONSÁGI UTASÍTÁSOK SZERSZÁMGÉPEKHEZ

Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Örizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.

5.1 Munkakörnyezet

• A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.
• Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gözöket.
• Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.

5.2 Elektromos biztonság

Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.

• A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.
• Kerülje az érintkezést földelt felületekkel, például csővezetékekkel, fűtőkészülékekkel, tűzhelyekkel és hűtőkkel. Az áramütés kockázata nő, ha a teste földelt.
• Az eszközt tartsa távol az esötöl vagy a nedvességtöl. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.
• Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.
• Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.
• Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áramvédőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.

5.3 Személyi biztonság

• Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.
• Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.
• Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.
• A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.
• Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.
• Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.
• Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.

5.4 Az elektromos működtetésű szerszámok helyes használata.

• Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.
• Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.
• Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.
• A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használják.
  Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok.
• Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.
• Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.

5.5 Szerviz

- A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát.

6 SPECIÁLIS BIZTONSÁGI UTASÍTÁSOK AZ ELEKTROMOS SZÖGEZŐ / KAPOCSBEVERŐHÖZ

• A kapcsok vagy a szögek behelyezése előtt a hálózati kábelt mindig húzza ki a csatlakozóból.
• Tilos a készüléket emberekre vagy állatokra irányítani.
• Csak a készülékhez alkalmas kapcsot vagy szöget használjon.
• A készülék használata előtt ellenőrizze, hogy a biztonsági berendezés megfelelően működik.
• Tilos a biztonsági berendezést akadálvoztatni.
• Amikor szünetet tart, vagy kész van a munkával, akkor kapcsolia ki a készüléket.
  ■ Viseljen fülvédőt.
• Csak akkor aktiválja a készüléket, amikor az már szorosan illeszkedik a munkadarabhoz. Ha a készülék nem megfelelően illeszkedik a munkadarabra, akkor a rögzítőelem elfordulhat a céliránytól.
• Ne használja a készüléket elektromos vezetékek rögzítéséhez. Nem alkalmas elektromos vezetékek rögzítéséhez és megsérthető az elektromos vezetékek szigetelését, ami áramütést vagy tűzveszélyt okozhat.

7 ÖSSZESZERELÉS

Figyelem! A szögező/kapocsbeverő NEM alkalmas betonba, köfalba, téglába vagy fémbe történő használatra.

Figyelem! Tilos a készüléket alkalmazni, ha süllyesztett fejű szög, vagy kapocs van beragadva az orr részbe (4).

Figyelem! Mindig áramtalanítsa a készüléket megtöltés előtt.

7.1 Tüzókapcsok és szögek betöltése (1. ábra)

• Tartsa a készüléket fejjel lefelé.
• Nyomja meg a tár reteszeit a készülék mindkét oldalán, és húzza ki a készülékből a tárat az a-tól b-ig követendő sorrendben.
  ■ Helyezzen be egy sor tűzőkapcsot vagy szöget az orr rész mögötti nyílásba.
• Tegye vissza a megtöltött tárat a készülékbe. Az a helyére kattan.

8 MÜKÖDTETÉS

Amikor a készülék be van töltve és készen áll a kezdésre, akkor dugja be a tápkábelt (8) a hálózati aljzatba.

Megjegyzés: Amikor a szögezőt / kapocsbeverőt alkalmazza, akkor a biztonsági támasztékot (3) mindig nyomja erősen a munkadarabhoz.

8.1 Be/Ki kapcsolás (2. ábra)

A készülék áramellátásához állítsa a kapcsolót „I” helyzetbe.
Kikapcsoláshoz állítsa a kapcsolót „O” helyzetbe.

8.2 A tüzókapocs vagy szeg kilövése (3. ábra)

• Állítsa a be/ki kapcsolót bekapcsolt helyzetbe.
• Helyezze a készüléket a munkadarabra úgy, hogy a készülék orra ott legyen ahová a tűzőkapcsot/szeget szeretné rögzíteni. Nyomja le a biztonsági csapszeget és a készülék orrát a rögzítendő felületre.
• A kilövéshez húzza meg a ravaszt.

9 MÜSZAKI ADATOK

Névleges feszültség	230-240 V / 50 Hz
Ütésszám	20 / perc
Névleges teljesítmény	45W
Kapocs/szög mérete	8-14 mm / 16 mm
Érintésvédelmi osztály	II

10 ZAJ

A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3)

Hangnyomásszint LpA 82 dB(A)

Hangteljesítményszint LwA 93 dB(A)

FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet.

aw (Rezgésszint)

9,5 m/s²

K = 1,5 ~m / s^2

11 KARBANTARTÁS

A rendszeres tisztítás mellett, a készülék gyakorlatilag nem igényel további karbantartást. Meg kell takarítani a faliszttöl és a faforgácstól. Ez különösen a szellőzőnyílásokra és a szög- és kapocstartó részekre vonatkozik.

12 JÓTÁLLÁS

• A jogi előírásoknak megfelelően az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.
• Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás miatt meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat, stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítás árát.
• A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.
• A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.
• A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.
• Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.
• A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.
• Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.
• Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.
• A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.
• Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik.
• Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyílások, rendszeresen ellenőrzött szénkefék,...)
• A vásárlási szelvényt a vásárlás időpontjának bizonyításához meg kell őrizni.
• A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.

13 KÖRNYEZETVÉDELEM

Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon annak környezetbarát elhelyezéséről!

Az elhasználódott elektromos termékek hulladékait ne dobja a háztartási szemétbe. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségeket illetően érdeklődjön a helyi köztisztasági szerveknél vagy a forgalmazónál!

VARO N.V. - Vic. Van Rompuy N.V.- Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy

A termék típusa: Szögező / Kapocsbeverő pisztoly

Márkanév: POWERplus

Cikkszám: POWX13700

megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot.

Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):

2011/65/EU

2006/42/EC

2014/30/EU

Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):

EN60745-1 : 2009

EN60745-2-16:2010

EN IEC 55014-1 : 2021

A müszaki dokumentáció birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Az alulírott a társaság vezérigazgatója nevében jár el,

Szabályozási Ügyek - Megfelelőségi Menedzser
