Typ produktu	Elektrická sešívačka / hřebíkovačka
Značka	PowerPlus
Model	POWX13700
Napájení	230-240 V ~ 50 Hz
Jmenovitý výkon	45 W
Rychlost střílení	20 ran/min
Typ kompatibilních sponek	Sponky 8 až 14 mm
Typ kompatibilních hřebíků	Hřebíky 16 mm
Kapacita zásobníku	Až 200 sponek nebo 100 hřebíků
Třída ochrany	II (dvojitá izolace)
Hladina akustického tlaku LpA	82 dB(A)
Hladina akustického výkonu LwA	93 dB(A)
Úroveň vibrací	9,5 m/s²
Určení použití	Upevnění do dřeva nebo podobných materiálů
Záruka	36 měsíců
Hmotnost (odhad)	1,5 kg
Rozměry (odhad)	250 x 200 x 60 mm

Často kladené otázky - POWX13700 PowerPlus

Jaké typy sponek a hřebíků mohu použít s PowerPlus POWX13700 ?

Sešívačka přijímá sponky o délce 8 až 14 mm a hřebíky o délce 16 mm. Používejte pouze vhodné spojovací materiály doporučené v návodu.

Jak naplnit zásobník sešívačky?

Odpojte nástroj. Držte jej dnem vzhůru, stiskněte západky zásobníku po obou stranách a vysuňte jej. Vložte řadu sponek nebo hřebíků do otvoru za hubicí, poté zásobník nasaďte zpět, dokud nezapadne.

Mohu tuto sešívačku použít na beton nebo kov?

Ne, nástroj není určen pro beton, zdivo, cihly ani kov. Je určen k upevnění do dřeva nebo podobných materiálů.

Jak zapnout sešívačku?

Zapojte napájecí kabel do zásuvky. Přepínač zapnutí/vypnutí posuňte do polohy 'I' pro zapnutí a 'O' pro vypnutí.

Co dělat, když se sponka zasekne v hubici?

Okamžitě odpojte nástroj. Nespouštějte spoušť. Otevřete zásobník a opatrně vyjměte zaseknutý spojovací materiál, případně pomocí kleští.

Jaké ochranné prostředky jsou doporučeny?

Vždy noste ochranné brýle a rukavice. Používejte chrániče sluchu, protože hladina hluku může dosáhnout 93 dB(A).

Jak udržovat sešívačku PowerPlus POWX13700?

Pravidelně čistěte nástroj, zejména ventilační štěrbiny a oblast zásobníku, abyste odstranili dřevěný prach a třísky. Kromě čištění není nutná žádná speciální údržba.

Mohu použít sešívačku k upevnění elektrických kabelů?

Ne, nástroj není určen k pokládání elektrických kabelů. Mohlo by dojít k poškození izolace a způsobit úraz elektrickým proudem nebo požár.

Jaká je délka záruky?

Zákonná záruka je 36 měsíců od data nákupu prvním uživatelem. Vztahuje se na materiálové a výrobní vady, nikoli na běžné opotřebení nebo poškození způsobené nesprávným použitím.

Kde najdu úplný návod?

Úplný návod je k dispozici ke stažení zdarma ve formátu PDF na webu notice-facile.com pro model PowerPlus POWX13700.

NÁVOD K OBSLUZE POWX13700 PowerPlus

5.3 Osobna sigurnost

1 ZAMÝŠLENÉ POUŽITÍ ...... 2
2 POPIS (OBR. A) 2
3 OBSAH BALENÍ....2
4 SYMBOLY 2
5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ STROJE....3
5.1 Pracovní oblast....3
5.2 Elektrická bezpečnost....3
5.3 Osobní bezpečnost....3
5.4 Používání elektrických strojů a péče o ně....4
5.5 Servis....4
6 ZVLÁŠTNÍ BEZPEČNOSTNÍ POKYNY PRO ELEKTRICKÉ SPONKOVAČKY/NASTŘELOVAČKY 4
7 MONTÁŽ....5
7.1 Vložení sponek/hřebíku (obr. 1) 5
8 PROVOZ....5
8.1 Zapnutí/vypnutí (obr. 2) 5
8.2 Vystřelení sponky nebo hřebíku (obr. 3) ....5
9 TECHNICKÉ ÚDAJE....5
10 HLUČNOST 6
11 ÚDRŽBA....6
12 ZÁRUKA....6
13 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ....7
14 PROHLÁŠENÍ O SHODĚ 7

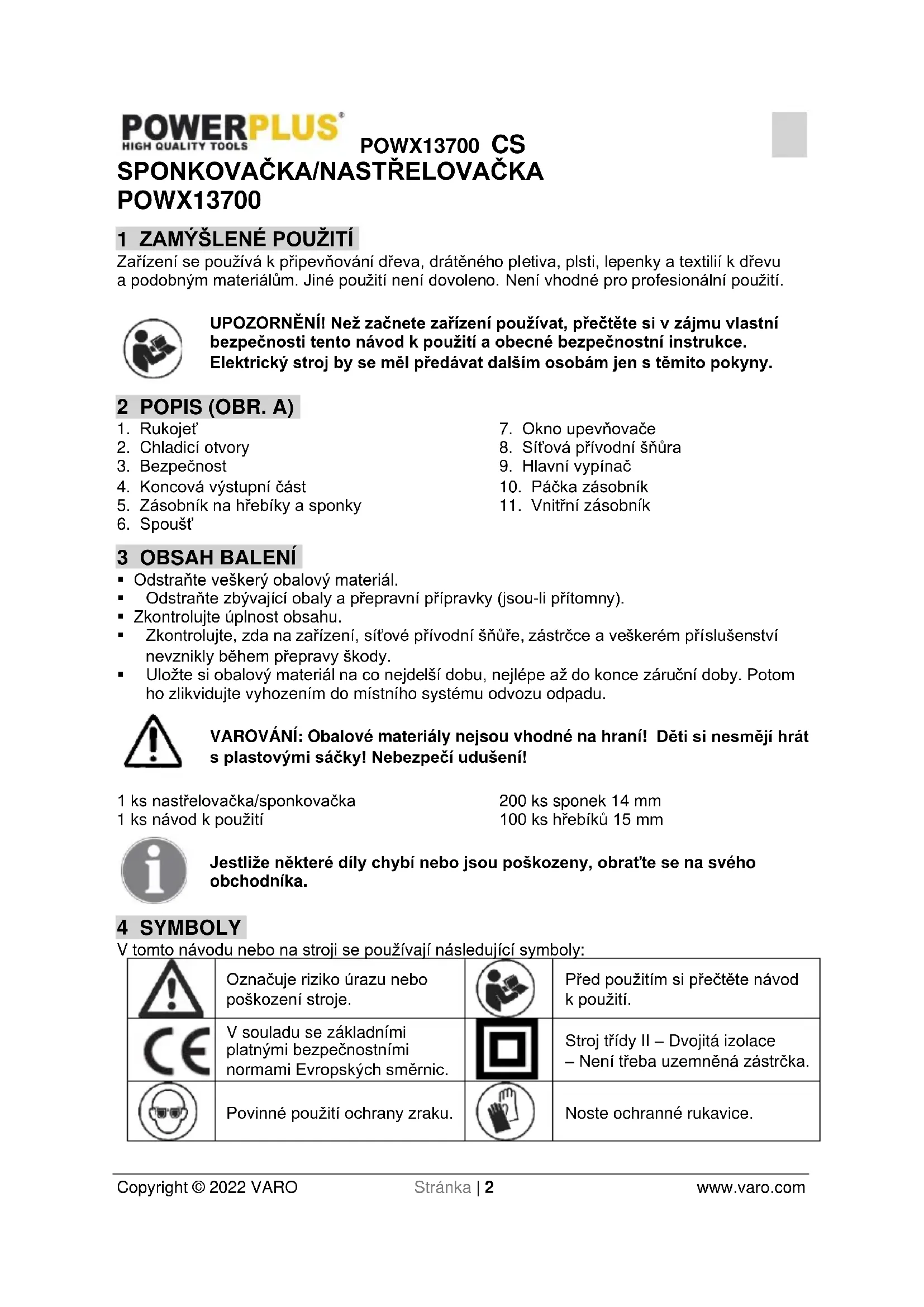

SPONKOVAČKA/NASTŘELOVAČKA POWX13700

1 ZAMÝŠLENÉ POUŽITÍ

Zařízení se používá k připevňování dřeva, drátěného pletiva, plsti, lepenky a textilií k dřevu a podobným materiálům. Jiné použití není dovoleno. Není vhodné pro profesionální použití.

UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu vlastní bezpečnosti tento návod k použití a obecné bezpečnostní instrukce. Elektrický stroj by se měl předávat dalším osobám jen s těmito pokyny.

2 POPIS (OBR. A)

1. Rukojet'
2. Chladicí otvory
3. Bezpečnost
4. Koncová výstupní část
5. Zásobník na hřebíky a sponky

6. Spoušt'

7. Okno upevňovače

8. Sítová přívodní šňůra
9. Hlavní vypínač
10. Páčka zásobník
11. Vnitřní zásobník

3 OBSAH BALENÍ

• Odstraňte veškerý obalový materiál.
• Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).
  ■ Zkontrolujte úplnost obsahu.
• Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.
• Uložte si obalový materiál na co nejdelší dobu, nejlépe až do konce záruční doby. Potom ho zlikvidujte vyhozením do místního systému odvozu odpadu.

VAROVÁNÍ: Obalové materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!

1 ks nastřelovačka/sponkovačka

1 ks návod k použití

200 ks sponek 14 mm

100 ks hřebíků 15 mm

Jestliže některé díly chybí nebo jsou poškozeny, obrat'te se na svého obchodníka.

4 SYMBOLY

V tomto návodu nebo na stroji se používají následující symboly:

	Označuje riziko úrazu nebo poškození stroje.		Před použitím si přečtěte návod k použití.
	V souladu se základními platnými bezpečnostními normami Evropských směrnic.		Stroj třídy II – Dvojitá izolace – Není třeba uzemněná zástrčka.
	Povinné použití ochrany zraku.		Noste ochranné rukavice.

5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ STROJE

Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržení upozornění a pokynů může vést k zásahu elektrickým proudem, požáru nebo vážnému úrazu. Uschovejte si všechna upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín „elektrický stroj“ v upozorněních znamená elektrický stroj připojený (kabelem) k síti nebo elektrický stroj provozovaný (bez kabelu) na akumulátor.

5.1 Pracovní oblast

• Udržujte pracoviště čisté a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.
• Neprovozujte elektrické stroje v prostředí s nebezpečím výbuchu, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické stroje produkují jiskry, které mohou prach nebo výpary zapálit.
• Při práci s elektrickým strojem udržujte děti a okolostojící osoby opodál. Mohou odvést vaši pozornost a ztratíte kontrolu nad strojem.

5.2 Elektrická bezpečnost

Vždy kontrolujte, zda napájení odpovídá napětí uvedenému na typovém štítku.

• Zástrčky elektrického stroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými stroji nepoužívejte redukce. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek.
• Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy, například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné.
• Nevystavujte elektrické stroje dešti nebo vlhkosti. Voda, která se dostane do elektrického stroje, zvyšuje riziko zasažení elektrickým proudem.
• S kabelem zacházejte opatrně. Nikdy stroj nenoste nebo netahejte na kabelu a nevytahujete zástrčku ze zásuvky tahem za kabel. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem.
• Pokud s elektrickým strojem pracujete venku, používejte prodlužovací kabel vhodný k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení elektrickým proudem.
• Je-li práce s elektrickým strojem na vlhkém místě nevyhnutelná, použijte proudový chránič (RCD). Použití proudového chrániče zmenšuje riziko zasažení elektrickým proudem.

5.3 Osobní bezpečnost

• Při práci s elektrickým strojem buděte pozorní, sledujte, co děláte, a řídte se zdravým rozumem. Nepracujte s elektrickým strojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým strojem může vést k vážnému zranění.
• Používejte ochranné pomůcky. Vždy si chraňte zrak. Kdykoliv to okolnosti vyžadují, použijte osobní ochranné bezpečnostní pomůcky, například respirátor, protiskluzovou bezpečnostní obuv, ochrannou přilbu nebo ochranu sluchu, omezíte tak možnost zranění.
• Vyhýbejte se nahodilému spuštění. Před zasunutím zástrčky do zásuvky zkontrolujte, že je vypínač v poloze vypnuto. Nošení strojů s prstem na vypínači a připojování strojů k síti s vypínačem v poloze zapnuto zyvšuje riziko nehody.

• Před spuštěním stroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického stroje může způsobit úraz.

• Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. To vám umožní mít stroj pod lepší kontrolou v neočekávaných situacích.

• Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech.
• Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu.

5.4 Používání elektrických strojů a péče o ně

• Neočekávejte od elektrického stroje něco, co nemůže splnit. Používejte elektrický stroj vhodný pro váš účel. Elektrický stroj vykoná svůj úkol lépe a bezpečněji při použití rychlostí, na kterou byl zkonstruován.
• Nepoužívejte elektrický stroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý elektrický stroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.
• Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním elektrických strojů odpojte zástrčku od zdroje energie. Tato preventivní bezpečnostní opatření snižuší riziko náhodného zapnutí elektrického stroje.
• Nepoužívané elektrické stroje ukládejte mimo dosah dětí a nedovolte s nimi pracovat osobám, které nejsou obeznámeny se strojem ani s těmito pokyny. Elektrické stroje jsou v rukou neškolených uživatelů nebezpečné.
• Provádějte údržbu elektrických strojů. Kontrolujte, zda nejsou pohyblivé díly nesprávně seřízené nebo zadřené, zda nejsou prasklé a zda na nich není patrné nic, co by se mohlo dotknout provozu elektrického stroje. Při poškození nechte elektrický stroj před použitím opravit. Mnoho nehod způsobují právě nedostatečně udržované elektrické stroje.
• Rezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že by se řádně udržované rezné nástroje s ostrými břity někde zadrhly, a proto se ostré nástroje snáze ovládaií.
• Používejte elektrický stroj, příslušenství, nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického stroje; přitom berte v úvahu pracovní podmínky a práci, kterou je třeba vykonat. Použití elektrického stroje způsobem jiným, než pro který je určen, může vytvořit potenciálně nebezpečnou situaci.

5.5 Servis

- Servisní práce na elektrickém stroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak zajistíte, že stroj bude i nadále bezpečný.

6 ZVLÁŠTNÍ BEZPEČNOSTNÍ POKYNY PRO ELEKTRICKÉ SPONKOVAČKY/NASTŘELOVAČKY

• Před vkládáním sponek nebo hřebíků je třeba vždy vytáhnout zástrčku ze zásuvky.
• Nikdy zařízením nemiřte na osoby nebo zvířata.
• Používejte pouze svorky nebo hřebíky vhodné pro dané zařízení.
• Před použitím zařízení se ujištěte, že je bezpečnostní mechanismus funkční.
  ■ Nikdy neblokuite bezpečnostní mechanismus.
  ■ Děláte-li si přestávku nebo po dokončení práce vždy zařízení vypněte.

■ Noste ochranu sluchu.

- Zařízení nespouštějte, dokud není pevně umístěno proti obrobku. Pokud není zařízení v kontaktu s obrobkem, může být sponka odchýlena mimo cíl.

- Nepoužívejte sponkovačku k upevnění elektrických kabelů. Není navržena k instalaci elektrických kabelů a může poškodit jejich izolaci, także dojde k nebezpečí poranění elektrickým proudem nebo požáru.

7 MONTÁŽ

Varování: Tato sponkovačka / nastřelovačka NENÍ vhodná pro nastřelování hřebíku nebo sponek do betonu, kamenného zdiva, cihel nebo kovu.

Varování: Nenastřelujte, jestliže se hřebíky nebo sponky zasekly v koncové výstupní (4) části.

Varování! Odpojte sponkovačku / nastřelovačku od prívodu energie, kdykoliv nástroj nabíjíte.

7.1 Vložení sponek/hřebíku (obr. 1)

• Držte zařízení spodní částí směrem nahoru.
  Zmáčkněte západky na obou stranách zařízení a vytáhněte zásobník ven v pořadí a až b.
  Vložte řadu sponek/hřebíků do otvoru za nosní částí.
  Zasuňte naplněný zásobník zpět do zařízení. Při správném zasunutí zacvakne.

8 PROVOZ

Je-li zařízení nabito upevňovacími prvky a jste-li připraveni začít pracovat, připojte přívodní kabel (8) sponkovačky/nastřelovačky do elektrické zásuvky a nástroj zapněte.

Poznámka: kdykoli nastřelujete sponkovačkou/nastřelovačkou, musí být pojistka (3) pevně přitlačena k obrobku.

8.1 Zapnutí/vypnutí (obr. 2)

• Zapnutí napájení provedete přepnutím vypínače do polohy „l“.
  ■ Vypnutí provedete přepnutím do polohy „0“.

8.2 Vystřelení sponky nebo hřebíku (obr. 3)

■ Zapněte vypínač.
- Umístěte sponkovačku proti obrobku tak, že nos sponkovačky je tam, kde chcete umístit sponku/hřebík. Stiskněte kolík zabezpečení a nos dolů k upevňovanému povrchu.
■ K vystřelení sponky stiskněte spoušt.

9 TECHNICKÉ ÚDAJE

Jmenovité napětí	230-240 V / 50 Hz
Kadence úderů	20 / min
Jmenovitý příkon	45W
Rozměr sponky / hřebíku	8-14 mm / 16 mm
Třída krytí	II

10 HLUČNOST

Hodnoty emisí hluku se měří podle příslušné normy. (K=3)

Úroveň akustického tlaku LpA 82 dB(A)

Úroveň akustického výkonu LwA 93 dB(A)

POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě použijte ochranu sluchu.

aw (Vibrace)

9,5 m/s²

K = 1,5 ~m / s^2

11 ÚDRŽBA

Kromě pravidelného čištění zařízení v podstatě nevyžaduje údržbu. Mělo by se udržovat bez dřevěného prachu a pilin. To platí především pro větrací štěrbiny a oblast zásobníku.

12 ZÁRUKA

• V souladu s právními předpisy se na tento produkt vztahuje záruční doba 36 měsíců, platná od data jeho zakoupení prvním uživatelem.
• Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: akumulátorů, nabíječek, vadných dílů podléhajících běžnému opotřebení (například ložiska, kartáčky, kabely a zástrčky nebo příslušenství, například vrtáky, vrtací bity, pilové kotouče atd.); poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.
• Na poškození nebo závady vyplývající z nevhodného používání se záruka také nevztahuje.
• Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití stroje.
• Opravy může provádět pouze servisní středisko autorizované pro stroje Powerplus.
  ■ Více informací můžete získat na čísle 00 32 3 292 92 90.
  Náklady na dopravu vždy nese zákazník, pokud není písemně dohodnuto jinak.
• Stejně tak nelze vznášet nárok na záruku v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.
• Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (at’ jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů v návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není vyčerpávající.
• Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.
• Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.
• Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků atd.).
• Uschovejte si doklad o zakoupení, protože se jím prokazuje datum nákupu.
• Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.

13 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale provedte to způsobem ekologicky bezpečným.

Elektrický odpad se nesmí likvidovat jako součást domovního odpadu.

Pokud je to možné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u prodejce, kde a jak lze recyklovat.

14 PROHLÁŠENÍ O SHODĚ

VARO N.V. - Vic. Van Rompuy N.V.- Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že

Výrobek: Sponkovačka / Nastřelovačka

Značka: POWERplus

Model: POWX13700

je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení.

Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):

2011/65/EU

2006/42/ES

2014/30/EU

Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):

EN60745-1 : 2009

EN60745-2-16:2010

EN IEC 55014-1 : 2021

Níže podepsaný jedná jménem vedení společnosti:

Philippe Vankerkhove

Regulativní postupy – Manažer pro dohled nad řádným jednáním

5.1 Pracovná plocha ....3
5.2 Elektrická bezpečnost'....3
5.3 Osobná bezpečnost'......4
5.4 Používanie elektrického náradia a starostlivost' oň....4
5.5 Servis....5

6 ŠPECIÁLNE BEZPEČNOSTNÉ POKYNY PRE ELEKTRICKÉ SPONKOVAČE 5

7 MONTÁŽ....5
7.1 Naplnenie sponkami/klincami (obr. 1)....5
8 PREVÁDZKA....5
8.1 Zapnutie/vypnutie (obr. 2) ....5
8.2 Vystrelenie sponky alebo klinca (obr. 3)....6
9 TECHNICKÉ ÚDAJE....6
10 HLUK....6
11 ÚDRŽBA....6
12 ZÁRUKA....6
13 ŽIVOTNÉ PROSTREDIE....7
14 VYHLÁSENIE O ZHODE 8

KLINCOVAČKA/SPONKOVAČKA POWX13700

1 ZAMÝŠL'ANÉ POUŽITIE

- Skontrolujte, či je obsah balenia úplný.

1 ks návod na obsluhu

100 ks klince 15 mm

5.2 Elektrická bezpečnost'

5.3 Osobná bezpečnost'

5.4 Používanie elektrického náradia a starostlivost' oň

• Držte stroj hornou čast'ou nadol.
• Stlačte západky zásobníka na oboch stranách a vytiahnite zo stroja zásobník postupom od a do b.
  ■ Vložte riadok sponiek/klincov do otvoru za nosom stroja.
• Zatlačte nabitý zásobník spät do jednotky. Zásobník zapadne na miesto.

8 PREVÁDZKA

• Ak chcete zapnút napájanie stroja, zatlačte vypínač do polohy „l“.
• Ak chcete stroj vypnút', zatlačte vypínač do polohy „O“.

8.2 Vystrelenie sponky alebo klinca (obr. 3)

Hladina akustického tlaku LpA	82 dB(A)
Hladina akustického výkonu LwA	93 dB(A)

POZOR! Ak akustický tlak prekročí úroveň 85 dB(A), používajte chrániče sluchu.

aw (Vibrácie)

9,5 m/s²

K = 1,5 ~m / s^2

11 ÚDRŽBA
