Produkttyp	Elektrisk häftapparat/spikpistol
Märke	PowerPlus
Modell	POWX13700
Strömförsörjning	230-240 V ~ 50 Hz
Märkeffekt	45 W
Fästhastighet	20 slag/min
Typ av kompatibla häftklamrar	Häftklamrar 8–14 mm
Typ av kompatibla spikar	Spikar 16 mm
Magasinskapacitet	Upp till 200 häftklamrar eller 100 spikar
Skyddsklass	II (dubbel isolering)
Ljudtrycksnivå LpA	82 dB(A)
Ljudeffektsnivå LwA	93 dB(A)
Vibrationsnivå	9,5 m/s²
Avsedd användning	Fästning i trä eller liknande material
Garanti	36 månader
Vikt (uppskattad)	1,5 kg
Mått (uppskattade)	250 x 200 x 60 mm

Vanliga frågor - POWX13700 PowerPlus

Vilka typer av häftklamrar och spikar kan jag använda med PowerPlus POWX13700?

Häftapparaten accepterar häftklamrar på 8–14 mm och spikar på 16 mm. Använd endast lämpliga fästelement som rekommenderas i instruktionsboken.

Hur laddar jag häftapparatens magasin?

Koppla bort verktyget. Håll det upp och ned, tryck på magasinets flikar på varje sida och ta bort det. Sätt in en rad häftklamrar eller spikar i öppningen bakom nosen, sätt sedan tillbaka magasinet tills det klickar på plats.

Kan jag använda denna häftapparat på betong eller metall?

Nej, verktyget är inte avsett för betong, murverk, tegel eller metall. Det är avsett för fastsättning i trä eller liknande material.

Hur sätter jag på häftapparaten?

Anslut nätsladden till ett eluttag. Skjut på/av-brytaren till läge 'I' för att slå på, och till 'O' för att stänga av.

Vad gör jag om en häftklammer fastnar i nosen?

Koppla omedelbart bort verktyget. Tryck inte på avtryckaren. Öppna magasinet och ta försiktigt bort den fastnade fästelementet med en tång om nödvändigt.

Vilken skyddsutrustning rekommenderas?

Använd alltid skyddsglasögon och handskar. Använd hörselskydd eftersom ljudnivån kan nå 93 dB(A).

Hur underhåller jag PowerPlus POWX13700 häftapparaten?

Rengör verktyget regelbundet, särskilt ventilationsöppningarna och magasinsområdet, för att ta bort trädamm och spån. Inget speciellt underhåll krävs utöver rengöring.

Kan jag använda häftapparaten för att fästa elkablar?

Nej, verktyget är inte avsett för att lägga elkablar. Det kan skada kabeln och orsaka elektrisk stöt eller brand.

Hur lång är garantin?

Den lagstadgade garantin är 36 månader från första användarens inköpsdatum. Den täcker material- och tillverkningsfel, men inte normalt slitage eller skador till följd av felaktig användning.

Var hittar jag den fullständiga bruksanvisningen?

Den fullständiga bruksanvisningen finns som gratis PDF-nedladdning på notice-facile.com för modell PowerPlus POWX13700.

BRUKSANVISNING POWX13700 PowerPlus

- Slå av maskinen när du tar pauser eller när arbeidet er slutt.

■ Bruk hørselsvern.

1 AVSEDD ANVÄNDNING 2
2 BESKRIVNING (FIG. A) 2
3 FÖRPACKNINGSINNEHÅLL 2
4 SYMBOLER....2
5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG....3
5.1 Arbetsplatsen....3
5.2 Elektrisk säkerhet 3
5.3 Personlig säkerhet....3
5.4 Användning och skötsel av elektriska verktyg 4
5.5 Service....4
6 SÄRSKILDA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA HÄFTPISTOLER 4
7 MONTERING OCH....5
7.1 Laddning av klammer/spik (Fig. 1)....5
8 ANVÄNDNING....5
8.1 Slå på och av strömmen (Fig. 2)....5
8.2 Skjuta en klammer eller spik (Fig. 3)....5
9 TEKNISKA DATA....5
10 BULLER 6
11 UNDERHÅLL....6
12 GARANTI....6
13 MILJÖHÄNSYN....7
14 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE......7

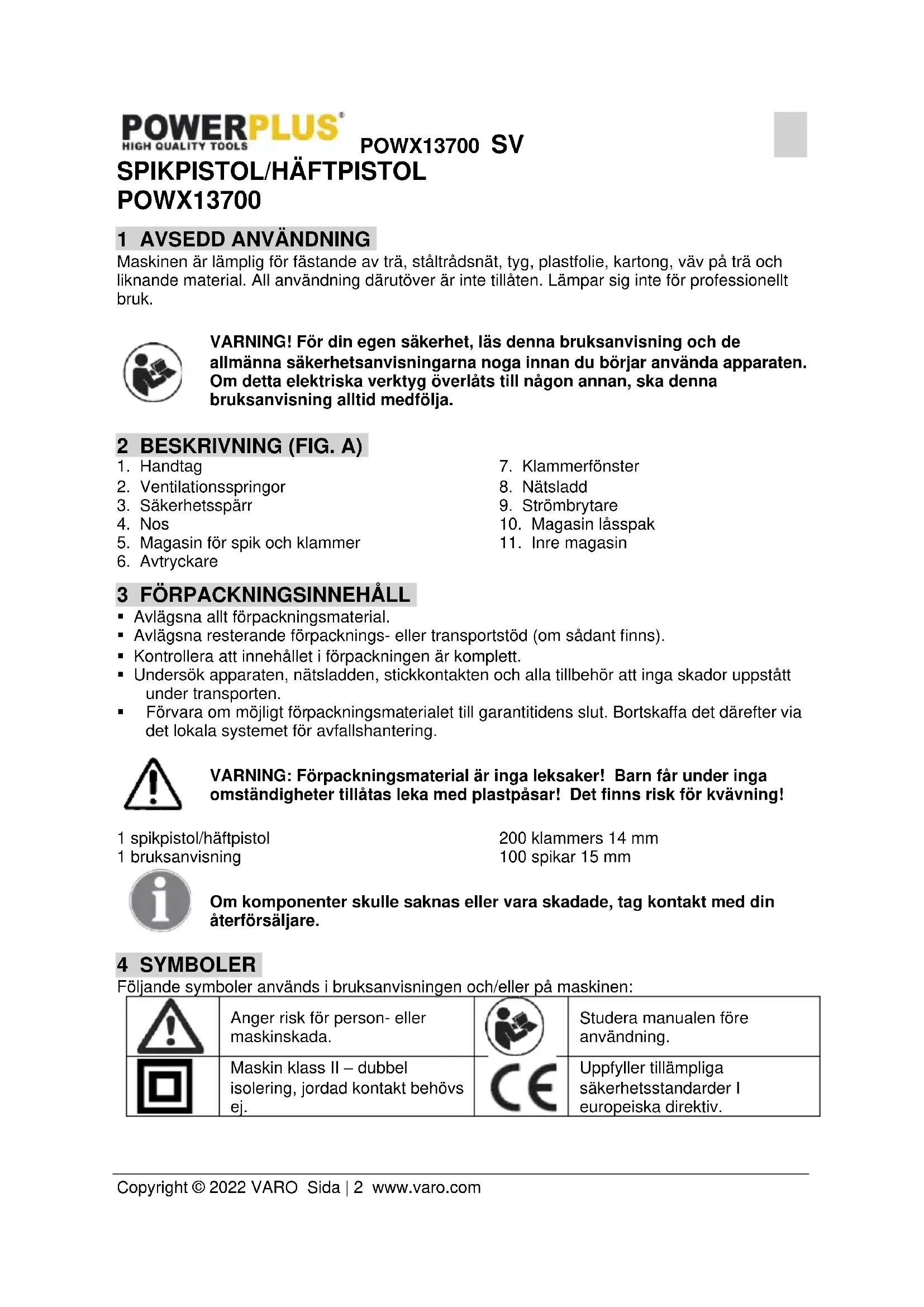

SPIKPISTOL/HÄFTPISTOL POWX13700

1 AVSEDD ANVÄNDNING

Maskinen är lämplig för fästande av trä, ståltrådsnät, tyg, plastfolie, kartong, väv på trä och liknande material. All användning därutöver är inte tillåten. Lämpar sig inte för professionellt bruk.

WARNING! För din egen säkerhet, läs denna bruksanvisning och de allmänna säkerhetsanvisningarna noga innan du börjar använda apparaten. Om detta elektriska verktyg överlåts till någon annan, ska denna bruksanvisning alltid medfölja.

2 BESKRIVNING (FIG. A)

1. Handtag
2. Ventilationsspringor
3. Säkerhetsspärr
4. Nos
5. Magasin för spik och klammer

6. Avtryckare

7. Klammerfönster

8. Nätsladd
9. Strömbrytare
10. Magasin lässpak
11. Inre magasin

• Avlägsna allt förpackningsmaterial.
• Avlägsna resterande förpacknings- eller transportstöd (om sådant finns).
• Kontrollera att innehållet i förpackningen är komplett.
• Undersök apparaten, nätsladden, stickkontakten och alla tillbehör att inga skador uppstått under transporten.
• Förvara om möjligt förpackningsmaterialet till garantitidens slut. Bortskaffa det därefter via det lokala systemet för avfallshantering.

WARNING: Förpackningsmaterial är inga leksaker! Barn får under inga omständigheter tillåtas leka med plastpåsar! Det finns risk för kvävning!

1 spikpistol/häftpistol
1 bruksanvisning

200 klammers 14 mm

100 spikar 15 mm

Om komponenter skulle saknas eller vara skadade, tag kontakt med din återförsäljare.

4 SYMBOLER

Följande symboler används i bruksanvisningen och/eller på maskinen:

	Anger risk för person- eller maskinskada.		Studera manualen före användning.
	Maskin klass II – dubbel isolering, jordad kontakt behövs ej.		Uppfyller tillämpliga säkerhetsstandarder I europeiska direktiv.

Obligatoriskt att bära skyddsglasögon.

Bär handskar.

5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG

Studera noga samtliga säkerhetsanvisningar och andra anvisningar. Uraktlåtenhet att följa säkerhetsanvisningar och andra anvisningar kan medföra risk för elektriska stötar, brand och/eller allvarliga personskador. Spar alla säkerhetsanvisningar och andra anvisningar för framtida konsultation. Den nedan använda termen „elektriskt verktyg“ i säkerhetsanvisningarna avser nätdrivna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.

5.1 Arbetsplatsen

• Håll arbetsplatsen i god ordning och väl upplyst. Oordning och dåligt upplysta arbetsplatser inbjuder till olyckor.
• Arbeta inte med elektriska verktyg i en omgivning där explosionsrisk föreligger, där det finns lättantändliga vätskor, gaser eller damm. Elektriska verktyg alstrar gnistor som kan antända damm och ångor.
• Håll barn och kringstående personer på avständ vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan få dig att tappa kontrollen över verktyget.

5.2 Elektrisk säkerhet

Kontrollera alltid att nätspänningen överensstämmer med den på märkplåten angivna.

• Verktygets stickkontakt måste passa till eluttaget. Stickkontakten får under inga omständigheter ändras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inte ändrats och eluttag som överensstämmer med dessa minskar risken för elektriska stötar som kan vara dödliga.
• Undvik kroppskontakt med jordade föremål som rörledningar, värmeelement, spisar och kylskåp. Det föreligger större risk för elektriska stötar om din kropp är jordad.
• Håll verktyget borta från regn och fuktiga förhållanden. Vatten som trängt in i ett elektriskt verktyg ökar risken för elektriska stötar.
• Se till att inga skador uppstår på nätsladden. Bär aldrig eller häng upp verktyget i nätsladden och dra aldrig i den för att dra ur stickkontakten. Håll sladden borta från stark värme, olja, vassa föremål och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektriska stötar.
• När det elektriska verktyget används utomhus ska uteslutande förlängningskablar avsedda för utomhusbruk användas. Användningen av en för utomhusbruk avsedd förlängningskabel minskar risken för elektriska stötar.
• Om det elektriska verktyget måste användas där det är fuktigt, anslut det till ett uttag som är skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risken för elektriska stötar.

5.3 Personlig säkerhet

- Var uppmärksam. Koncentrera dig på vad du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg då du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.

• Använd säkerhetsutrustning. Bär alltid skyddsglasögon. Säkerhetsutrustning som dammskyddsmask, halkfria säkerhetsskodon, skyddshjälm och hörselskydd, beroende på arbetets art, minskar risken för personskador.
• Undvik att verktyget sätts igång oavsiktligt. Kontrollera att strömbrytaren står i från-läge innan nätkontakten sätts i eluttaget. Att bära verktyget med fingret på strömbrytaren eller att sätta i nätkontakten med strömbrytaren i till-läge kan leda till olyckor.
• Avlägsna justerverktyg eller nycklar innan maskinen startas. Nycklar som lämnats kvarsittande i anslutning till någon rörlig del av verktyget kan resultera i personskador.
• Sträck dig inte för långt. Stå alltid säkert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktyget i oförutsedda situationer.
• Bär lämplig klädsel. Bär inte löst åtsittande kläder eller smycken. Håll här, kläder och handskar borta från det elektriska verktyget. Löst åtsittande kläder, smycken och långt här kan fastna i rörliga delar.
• Om det finns anordningar för att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa är anslutna och används på rätt sätt. Användningen av sådan utrustning minskar med damm förknippade risker.

5.4 Användning och skötsel av elektriska verktyg

• Forcera inte verktyget. Använd det elektriska verktyg som bäst motsvarar det arbete som ska utföras. Med rätt verktyg, som får arbeta i den takt det är avsett för, utförs arbetet bättre och säkrare.
• Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren är farligt att använda och måste repareras.
• Dra nätkontakten ur eluttaget innan några inställningar av verktyget företas, före byte av arbetsverktyg, och då verktyget läggs åt sidan. Dessa förebyggande säkerhetsåtgärder förhindrar att verktyget oavsiktligt startas.
• Förvara elektriska verktyg som inte används utom räckhåll för barn. Låt inte personer som inte är förtrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg kan vara farliga i händerna på oerfarna användare.
• Underhåll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderligt och inte kärvar, och att de inte har sprickor eller skador som kan inverka menligt på verktygets funktion. Om verktyget har delar som är skadade, låt reparera det innan det åter används. Många olyckor orsakas av att man använder dåligt underhållna elektriska verktyg.
• Håll skärande verktyg skarpa och rena. Riktigt underhållna skärverktyg med skarpa skärkanter är mindre benägna att kärva eller fastna och lättare att bemästra.
• Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i överensstämmelse med dessa anvisningar och på det sätt som avsetts med denna speciella typ av verktyg, med beaktande av arbetsförhållandena och det arbete som ska utföras. Användningen av elektriska verktyg för andra ändamål än de de är avsedda för kan leda till olyckstillbud.

5.5 Service

- Låt endast kvalificerat fackfolk reparera verktyget med användande av originalreservdelar. Detta för att garantera att verktygets säkerhetsstandards vidmakthålls.

6 SÄRSKILDA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA HÄFTPISTOLER

• Före laddning med klammer eller spik ska alltid nätkontakten dras ur vägguttaget!
• Rikta aldrig verktyget mot personer eller djur.
• Använd uteslutande klammer och spik avsedda för verktyget.
• Kontrollera innan verktyget används att säkerhetsanordningarna fungerar korrekt.
• Blockera aldrig säkerhetsanordningarna.

• Stäng av huvudströmbrytaren under pauser och vid arbetets slut.
  ■ Bär hörselskydd.

• Aktivera inte häftpistolen när den inte är placerad dikt mot arbetsstycket. Om den inte är i kontakt med arbetsstycket kan fästelementet ta en annan riktning än avsett.

• Använd inte häftpistolen för att fästa elektriska kablar. Den är inte konstruerad för installation av elektrisk kabel och kan skada isoleringen på elektriska kablar och därigenom orsaka elektriska stötar eller brandrisk.

7 MONTERING OCH

Varning: Häftpistolen lämpar sig INTE för spikning eller klamring i betong, murverk, tegel eller metall.

Varning: Tryck inte på avtryckaren om spik eller klammer fastnat i häftpistolens nosparti (4).

Varning! Dra alltid häftpistolens stickkontakt ur eluttaget när maganiset ska fyllas på.

• Håll häftpistolen upp och ned.
• Tryck in magasinspärrarna på vardera sidan av häftpistolen och dra magasinet ur pistolen från a till b.
• Sätt i en rad häftklamrar / spikar i öppningen bakom nospartiet.
• Skjut det laddade magasinet tillbaka in i pistolen. Det ska klicka på plats.

8 ANVÄNDNING

Efter det att häftpistolen fyllts på med spik eller klammer och den är klar att användas, sätt stickkontakten i eluttaget.

Obs! Varje gång som häftpistolen ska utlösas, måste säkerhetsspärren (3) tryckas stadigt mot arbetsytan.

8.1 Slå på och av strömmen (Fig. 2)

• Skjut strömbrytaren till "l"-läget för att slå på strömmen.
• För att slå av strömmen, skjut strömbrytaren till "O"-läget.

8.2 Skjuta en klammer eller spik (Fig. 3)

• Skjut strömbrytaren till "I"-läget.
• Håll häftpistolen mot arbetsstycket så att nospartiet befinner sig där klammern / spiken ska fästas. Tryck säkerhetsspärren och nospartiet mot ytan som ska fästas.
• Tryck på avtryckaren för att skjuta fast klammern/spiken.

9 TEKNISKA DATA

Märkspänning	230-240 V ~ / 50 Hz
Slaghastighet	20 / min
Märkeffekt	45W
Klammer-/spikstorlek	8-14 mm / 16 mm
Skyddsklass	II

10 BULLER

Bulleremissionsvärden uppmätta enligt tillämplig standard. (K=3)

Ljudtrycksnivå LpA	82 dB(A)
Ljudeffektnivå LwA	93 dB(A)

OBS! Bär hörselskydd när ljudtrycket överstiger 85 dB(A).

aw (vibration)

9,5 m/s²

K = 1,5 ~m / s^2

11 UNDERHÅLL

Förutom regelbunden rengöring är verktyget i princip underhållsfritt. Håll alltid verktyget rent från trädamm och spånor. Var särskilt uppmärksam på ventilationsspringorna och området kring magasinet.

12 GARANTI

• Produkten garanteras i överensstämmelse med gällande lagbestämmelser för en 36 månaders period gällande från den förste användarens inköpsdatum.
• Garantin täcker alla material- och tillverkningsfel med undantag för batterier och laddare. Den omfattar inte: defekter uppkomna på normala förslitningsdelar såsom kullager, borstar, kablar, stickkontakter eller tillbehör som borrar, bits, sågklingor etc.; vidare skador eller defekter som uppkommit genom vanvård, olyckor eller vidtagna förändringar av produkten; ej heller kostnader för transport.
• Skador och/eller defekter som uppkommit på grund av felaktig användning av verktyget omfattas inte av garantibestämmelserna.
• Vi frånsäger oss allt ansvar för eventuell kroppsskada som uppstått på grund av felaktig användning av verktyget.
• Reparationer får endast utföras av en auktoriserad serviceverkstad för Powerplus verktyg.
• Ytterligare information kan erhållas per telefon på nummer 0032-3-292 92 90.
• Eventuella transportkostnader skall betalas av kunden, om inte annat har avtalats skriftligen.
• Likaledes kan inga garantianspråk ställas om skadan på apparaten uppkommit som en följd av åsidosatt underhåll eller överbelastning.
• Absolut undantagna från garantin är skador uppkomna genom vätska som trängt in, överdrivet utsättande för damm, medveten skada (avsiktlig eller genom grov vårdslöshet), olämplig användning (användning för ändamål för vilka apparaten inte lämpar sig), okunnig användning (till exempel utan att respektera i denna bruksanvisning givna anvisningar), osakkunnig montering, blixtnedslag, felaktig nätspänning. Denna uppräkning gör inte anspråk på att vara fullständig.
• Godkända garantianspråk kan inte medföra förlängning av garantiperioden eller påbörjande av en ny garantiperiod i den händelse apparaten ersatts med en ny.
• Apparat eller delar som bytts ut under garantin, blir därigenom Varo NV:s egendom.
• Vi förbehåller oss rätten att avvisa alla garantiansökningar där inköpet inte kan bestyrkas eller om det står klart att produkten inte underhållits på rätt sätt (rena luftintag, kolborstarna regelbundet servade, ...)
• Inköpskvittot måste sparas som bevis för inköpsdatum.
• Verktyget, som inte får ha tagits isär, måste returneras till återförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastförpackning (om tillämpligt för produkten) tillsammans med inköpsbeviset.

13 MILJÖHÄNSYN

När utrustningen efter långvarigt bruk tjänat ut och behöver ersättas, får den inte slängas med hushållssoporna, utan ska deponeras på ett miljömässigt säkert sätt. Avfall härrörande från elektrisk utrustning får inte slängas med hushållssoporna. Lämna elektrisk och elektronisk utrustning på avsedda uppsamlingsplatser för återvinning. Kontakta lokala myndigheter eller din lokala återförsäljare för information om hur förbrukade produkter ska returneras.

14 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

VARO N.V. - Vic. Van Rompuy N.V.- Joseph Van Instraat 9 - BE2500 Lier - BELGIEN, förklarar att,

Produkt: SPIKPISTOL/HÄFTPISTOL

Varumärke: POWERplus

Modell: POWX13700

överensstämmer med väsentliga krav och andra relevanta bestämmelser i tillämpliga europeiska direktiv, baserat på tillämpningen av europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten gör denna deklaration ogiltig.

Europeiska direktiv (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet):

2011/65/EU

2006/42/EC

2014/30/EU

Europeiska harmoniserade standarder (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet):

EN60745-1 : 2009

EN60745-2-16:2010

EN IEC 55014-1 : 2021

Ansvarig för den tekniska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertecknad agerar på uppdrag av företagets VD,

Philippe Vankerkhove

Tillämpningsansvarig - Registrerings- och regelfrågor
