Tipo de produto	Grampeador / Pregador elétrico
Marca	PowerPlus
Modelo	POWX13700
Alimentação	230-240 V ~ 50 Hz
Potência nominal	45 W
Cadência de fixação	20 tiros/min
Tipo de grampos compatíveis	Grampos de 8 a 14 mm
Tipo de pregos compatíveis	Pregos de 16 mm
Capacidade do carregador	Até 200 grampos ou 100 pregos
Classe de proteção	II (dupla isolação)
Pressão acústica LpA	82 dB(A)
Potência acústica LwA	93 dB(A)
Nível de vibrações	9,5 m/s²
Utilização prevista	Fixação em madeira ou materiais similares
Garantia	36 meses
Peso (estimado)	1,5 kg
Dimensões (estimadas)	250 x 200 x 60 mm

Perguntas frequentes - POWX13700 PowerPlus

Que tipos de grampos e pregos posso usar com o PowerPlus POWX13700?

O grampeador aceita grampos de 8 a 14 mm e pregos de 16 mm. Use apenas fixações adequadas recomendadas no manual.

Como carregar o carregador do grampeador?

Desconecte a ferramenta. Segure-a de cabeça para baixo, pressione as travas do carregador de cada lado e remova-o. Insira uma fileira de grampos ou pregos na abertura atrás do bico, depois coloque o carregador de volta até encaixar.

Posso usar este grampeador em concreto ou metal?

Não, a ferramenta não foi projetada para concreto, alvenaria, tijolos ou metal. É destinada à fixação em madeira ou materiais similares.

Como ligar o grampeador?

Conecte o cabo de alimentação a uma tomada. Empurre o interruptor liga/desliga para a posição 'I' para ligar e para 'O' para desligar.

O que fazer se um grampo emperrar no bico?

Desconecte imediatamente a ferramenta. Não acione o gatilho. Abra o carregador e remova cuidadosamente a fixação emperrada com um alicate, se necessário.

Quais equipamentos de proteção são recomendados?

Use sempre óculos de proteção e luvas. Use protetores auriculares, pois o nível de som pode atingir 93 dB(A).

Como fazer a manutenção do grampeador PowerPlus POWX13700?

Limpe regularmente a ferramenta, especialmente as aberturas de ventilação e a área do carregador, para remover poeira de madeira e cavacos. Nenhuma manutenção especial é necessária além da limpeza.

Posso usar o grampeador para fixar cabos elétricos?

Não, a ferramenta não foi projetada para instalação de cabos elétricos. Isso pode danificar a capa e causar choque elétrico ou incêndio.

Qual é a duração da garantia?

A garantia legal é de 36 meses a partir da data de compra pelo primeiro usuário. Ela cobre defeitos de material e fabricação, mas não o desgaste normal nem danos devido ao uso incorreto.

Onde posso encontrar o manual completo?

O manual completo está disponível para download gratuito em formato PDF no site notice-facile.com para o modelo PowerPlus POWX13700.

MANUAL DE UTILIZADOR POWX13700 PowerPlus

1 UTILIZAÇÃO PREVISTA 2
2 DESCRIÇÃO (FIG. A) 2
3 LISTA DE CONTEÚDO DA EMBALAGEM....2
4 SÍMBOLOS....2
5 PROCEDIMENTOS GERAIS DE SEGURANÇA....3
5.1 Área de trabalho....3
5.2 Segurança elétrica....3
5.3 Segurança pessoal .... 3
5.4 Manuseamento e emprego de ferramentas elétricas com precaução ....4
5.5 Assistência técnica....4

6 INDICAÇÕES DE SEGURANÇA ESPECÍFICAS PARA PISTOLAS DE AGRAFOS/PREGOS ....4

7 MONTAGEM E 5
7.1 Carregar com agrafos/pregos (Fig. 1)....5
8 OPERAÇÃO 5
8.1 Ligar/Desligar (Fig. 2)....5
8.2 Disparar um agrafo ou prego (Fig. 3)....5
9 DADOS TÉCNICOS 6
10 RUÍDO 6
11 MANUTENÇÃO....6
12 GARANTIA 6
13 MEIO-AMBIENTE....7
14 DECLARAÇÃO DE CONFORMIDADE 7

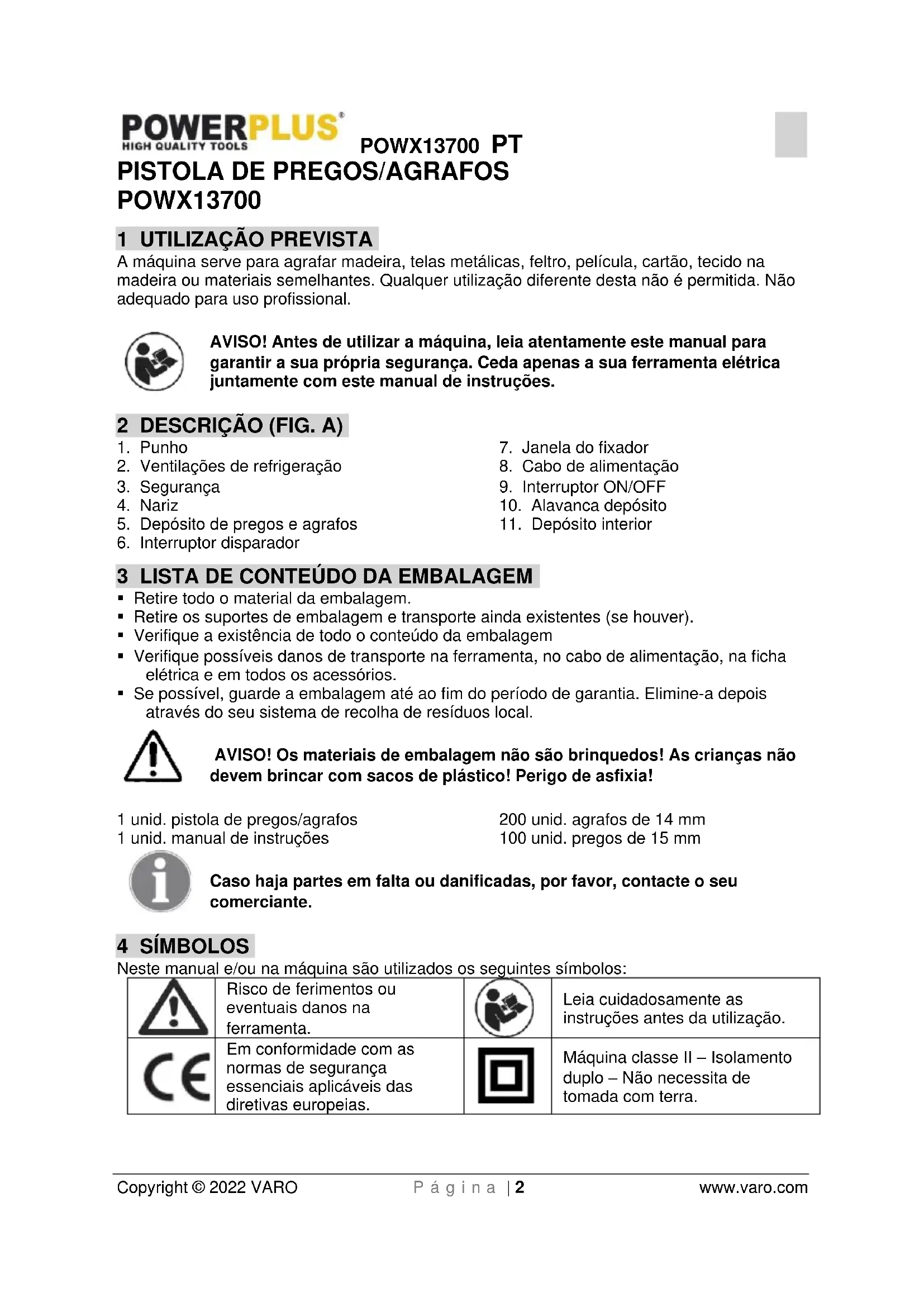

PISTOLA DE PREGOS/AGRAFOS POWX13700

1 UTILIZAÇÃO PREVISTA

A máquina serve para agrafar madeira, telas metálicas, feltro, película, cartão, tecido na madeira ou materiais semelhantes. Qualquer utilização diferente desta não é permitida. Não adequado para uso profissional.

AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções.

2 DESCRIÇÃO (FIG. A)

1. Punho
2. Janela do fixador
3. Ventilações de refrigeração 8. Cabo de alimentação
4. Segurança 9. Interruptor ON/OFF
5. Nariz 10. Alavanca depósito
6. Depósito de pregos e agrafos 11. Depósito interior
7. Interruptor disparador

3 LISTA DE CONTEÚDO DA EMBALAGEM

• Retire todo o material da embalagem.
• Retire os suportes de embalagem e transporte ainda existentes (se houver).
• Verifique a existência de todo o conteúdo da embalagem
• Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios.
• Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local.

AVISO! Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia!

1 unid. pistola de pregos/agrafos

200 unid. agrafos de 14 mm

1 unid. manual de instruções

100 unid. pregos de 15 mm

Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante.

4 SÍMBOLOS

Neste manual e/ou na máquina são utilizados os seguintes símbolos:

	Risco de ferimentos ou eventuais danos na ferramenta.		Leia cuidadosamente as instruções antes da utilização.
	Em conformidade com as normas de segurança essenciais aplicáveis das diretivas europeias.		Máquina classe II – Isolamento duplo – Não necessita de tomada com terra.

Proteção obrigatória dos olhos.

Use luvas de proteção.

5 PROCEDIMENTOS GERAIS DE SEGURANÇA

Leia todos os avisos de segurança e todas as instruções. O não-cumprimento dos avisos e instruções podem provocar choque elétrico, incêndio e /ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O conceito utilizado a seguir de „Ferramenta elétrica” refere-se a ferramentas elétricas com cabo de alimentação (cabo elétrico) ou alimentação por bateria (sem cabo elétrico).

5.1 Área de trabalho

• Mantenha a sua área de trabalho limpa e arrumada. A desordem e áreas de trabalho com pouca iluminação podem desencadear acidentes.
• Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas, as quais podem inflamar as poeiras ou vapores.
• Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Em caso de distração, pode perder o controlo sobre o aparelho.

5.2 Segurança elétrica

Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de características.

• A ficha de ligação do aparelho tem que encaixar corretamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque elétrico.
• Evite o contacto físico com superfícies ligadas à terra, tais como tubagens, aparelhos de aquecimento, fogões e frigoríficos. Existe um risco agravado de choque elétrico, se tiver contacto físico com terra.
• Mantenha o aparelho afastado de chuva ou humidade. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.
• Não danifique o cabo. Não utilize o cabo elétrico para segurar ou pendurar o aparelho ou para puxar a ficha da tomada. Mantenha o cabo elétrico afastado do calor, óleo, arestas afiadas ou de peças de aparelhos em movimento. Os cabos elétricos danificados ou dobrados aumentam o risco de choque elétrico.
• Se trabalhar com uma ferramenta elétrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque elétrico.
• Caso não seja possível evitar operar a ferramenta elétrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque elétrico.

5.3 Segurança pessoal

• Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta elétrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distração durante a utilização do aparelho pode provocar ferimentos graves.
• Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, assim como máscaras anti-poeiras, calçado de

POWX13700 PT

segurança antiderrapante, capacete de segurança ou proteção auricular, conforme o tipo e aplicação da ferramenta elétrica, diminui o risco de ferimentos.

• Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição „OFF (0)” (desligado), antes de inserir a ficha na tomada. Se tiver o dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente elétrica com o interruptor ativado, podem resultar acidentes.
• Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos.
• Não se sobreponha demasiado. Tenha atenção a uma postura correta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas.
• Use vestuário apropriado. Não use roupas largas nem jóias. Mantenha o cabelo, roupa e luvas a trabalhar afastados de peças em movimento. As roupas soltas, jóias ou cabelos compridos soltos podem ser apanhados pelas pecas em movimento.
• Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados corretamente. A utilização destes dispositivos diminui os riscos associados a poeiras.

5.4 Manuseamento e emprego de ferramentas elétricas com precaução

• Não sobrecarregue o aparelho. Utilize a ferramenta elétrica indicada para o seu trabalho. Com a ferramenta elétrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas.
• Não utilize uma ferramenta elétrica com o interruptor danificado. Uma ferramenta elétrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada.
• Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho.
• Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas elétricas são perigosas, se forem utilizadas por pessoas inexperientes.
• Faça a manutenção do aparelho com cuidado. Inspezione se as peças móveis do aparelho funcionam corretamente e não bloqueiam, se as peças estão partidas ou danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar as peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorreta das ferramentas elétricas.
• Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correta, bloqueiam menos e são mais fáceis de manusear.
• Utilize a ferramenta elétrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção as condições a trabalhar e a tarefa a executar. O emprego das ferramentas elétricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.

5.5 Assistência técnica

- Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém.

6 INDICAÇÕES DE SEGURANÇA ESPECÍFICAS PARA PISTOLAS DE AGRAFOS/PREGOS

• Antes de colocar os agrafos ou os pregos, retire sempre a ficha da tomada elétrica!
• Nunca direcione a máquina para pessoas ou animais.

POWX13700 PT

• Utilize apenas agrafos ou pregos adequados para a máquina.
• Ante de utilizar a máquina, certifique-se de que o dispositivo de segurança funciona corretamente.
• Nunca bloqueie o dispositivo de segurança.
• Desligue a máquina durante os intervalos e depois de terminar o trabalho.
• Utilize proteção auricular.
• Não ative a ferramenta exceto se a ferramenta estiver colocada firmemente na peça de trabalho. Se a ferramenta não estiver em contacto com a peça de trabalho, a pistola poderá ser afastada do seu alvo.
• Não use a pistola de agrafos para apertar cabos elétricos. Não está concebida para a instalação de cabos elétricos e pode danificar o isolamento dos cabos elétricos, provocando assim um choque elétrico ou perigo de incêndio.

7 MONTAGEM E

Aviso: Esta pistola de pregos/agrafos NÃO se destina a pregar ou agrafar em cimento, maçonaria, tijolos ou metal.

Aviso: Não dispare se estiverem pregos ou agrafos bloqueados na secção do nariz (4).

Aviso! Desligue a pistola de pregos da tomada de corrente antes de a carregar.

7.1 Carregar com agrafos/pregos (Fig. 1)

• Segure a ferramenta voltada para baixo.
• Pressione as linguetas do depósito em ambos os lados da ferramenta e puxe o depósito para fora da ferramenta, seguindo a ordem de a a b.
• Insira uma fila de agrafos/pregos na abertura atrás do nariz da ferramenta.
• Empurre o depósito carregado de volta para a unidade. Este encaixa em posição.

8 OPERAÇÃO

Quando a unidade estiver carregada com fixadores e estiver pronto a começar, ligue o cabo de alimentação (8) da pistola de pregos/agrafos à tomada de corrente.

Nota: sempre que dispara um prego/agrafo, a segurança (3) deve ser firmemente pressionada contra a peça de trabalho.

8.1 Ligar/Desligar (Fig. 2)

• Para alimentar a ferramenta com corrente, prima o interruptor de alimentação para a posição "I".
  Para desligar, prima o interruptor para a posição "O".

8.2 Disparar um agráfo ou prego (Fig. 3)

• Coloque o interruptor on/off para a posição ligado ("on").
• Coloque a pistola de agrafos/pregos contra a peça de trabalho de modo que o nariz da pistola de agrafos se encontre onde pretende inserir o agrafo/prego. Pressione o pino percutor de segurança e o nariz da ferramenta para baixo na superfície a fixar.
• Para disparar a pistola de agrafos aperte o gatilho.

9 DADOS TÉCNICOS

Tensão nominal	230-240 V / 50 Hz
No de batimentos	20 / min
Potência nominal	45W
Dimensão dos agrafos/pregos	8-14 mm / 16 mm
Classe de proteção	II

10 RUÍDO

Valores de emissão sonora, medidos em conformidade com a norma relevante. (K=3)

Nível de pressão acústica LpA	82 dB(A)
Nível de potência acústica LwA	93 dB(A)

ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A).

aw (Vibração)

9,5 m/s²

K = 1,5 ~m / s^2

11 MANUTENÇÃO

A exceção da limpeza regular, a máquina é, geralmente, isenta de manutenção. Mantenha a máquina sempre afastada de serradura e aparas. Tenha especialmente em atenção as ranhuras da ventilação e a área do carregador.

12 GARANTIA

• Este produto tem uma garantia de acordo com as regulamentações legais para um período de 36 meses efetivos a partir da data de aquisição pelo primeiro utilizador.
• Esta garantia cobre todas as falhas do material ou produção, mas não inclui: baterias, carregadores, peças com defeito por desgaste de utilização normal, como suportes, escovas, cabos e tomadas ou acessórios como brocas, lâminas de serra, etc., danos ou defeitos que sejam resultado de utilização indevida, acidentes ou alterações, nem os custos de transporte.

- Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.

- Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.

- As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus.

- A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.

- Quaisquer custos de transporte devem sempre ser imputados ao cliente, exceto se acordado de outra forma por escrito.

- Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.

- Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorreta, queda de raio, voltagem de rede incorreta. Esta lista não é restritiva.

- Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.

- Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV.

• Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado corretamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade, ...)
• Deverá guardar o seu talão de compra como prova de aquisição do produto.
• A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra).

13 MEIO-AMBIENTE

Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura.

O lixo produzido pelas máquinas elétricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existam instalações adequadas. Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.

14 DECLARAÇÃO DE CONFORMIDADE

VARO N.V. – Vic. Van Rompuy N.V.- Joseph Van Instraat 9 – BE2500 Lier – Bélgica, declara que,

Designação do aparelho: Pistola de pregos/agrafos

Marca: POWERplus

Modelo n°.: POWX13700

se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração.

Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura):

2011/65/EU

2006/42/EC

2014/30/EU

Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura):

EN60745-1 : 2009

EN60745-2-16:2010

EN IEC 55014-1 : 2021

Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

O signatário atua em nome da administração da empresa,

Philippe Vankerkhove

Assuntos Regulamentares – Gestor de Conformidade
