POWX13700 - Zszywací stroj PowerPlus - Bezplatný návod na obsluhu

Typ produktu	Elektrická zošívačka / klincovačka
Značka	PowerPlus
Model	POWX13700
Napájanie	230-240 V ~ 50 Hz
Menovitý výkon	45 W
Rýchlosť upevňovania	20 úderov/min
Typ kompatibilných sponiek	Sponky 8 až 14 mm
Typ kompatibilných klincov	Klinčeky 16 mm
Kapacita zásobníka	Až 200 sponiek alebo 100 klincov
Trieda ochrany	II (dvojitá izolácia)
Akustický tlak LpA	82 dB(A)
Akustický výkon LwA	93 dB(A)
Úroveň vibrácií	9,5 m/s²
Určené použitie	Upevňovanie na drevo alebo podobné materiály
Záruka	36 mesiacov
Hmotnosť (odhadovaná)	1,5 kg
Rozmery (odhadované)	250 x 200 x 60 mm

Často kladené otázky - POWX13700 PowerPlus

Aké typy sponiek a klincov môžem použiť s PowerPlus POWX13700?

Zošívačka akceptuje sponky od 8 do 14 mm a klinčeky 16 mm. Používajte len odporúčané upevňovacie prvky uvedené v návode.

Ako naplniť zásobník zošívačky?

Odpojte nástroj. Držte ho hore nohami, stlačte západky zásobníka na oboch stranách a vyberte ho. Vložte rad sponiek alebo klincov do otvoru za nosom, potom vložte zásobník späť, kým nezacvakne.

Môžem túto zošívačku použiť na betón alebo kov?

Nie, nástroj nie je určený na betón, murivo, tehly ani kov. Je určený na upevňovanie na drevo alebo podobné materiály.

Ako zapnúť zošívačku?

Zapojte napájací kábel do sieťovej zásuvky. Prepínač zapnutia/vypnutia posuňte do polohy 'I' pre zapnutie a do polohy 'O' pre vypnutie.

Čo robiť, ak sa sponka zasekne v nose?

Okamžite odpojte nástroj. Nestláčajte spúšť. Otvorte zásobník a opatrne odstráňte zaseknutý upevňovací prvok pomocou klieští, ak je to potrebné.

Aké ochranné prostriedky sa odporúčajú?

Vždy noste ochranné okuliare a rukavice. Používajte chrániče sluchu, pretože hladina hluku môže dosiahnuť 93 dB(A).

Ako udržiavať zošívačku PowerPlus POWX13700?

Pravidelne čistite nástroj, najmä vetracie štrbiny a oblasť zásobníka, aby ste odstránili drevený prach a triesky. Okrem čistenia nie je potrebná žiadna špeciálna údržba.

Môžem použiť zošívačku na upevnenie elektrických káblov?

Nie, nástroj nie je určený na upevňovanie elektrických káblov. Mohlo by to poškodiť izoláciu a spôsobiť úraz elektrickým prúdom alebo požiar.

Aká je dĺžka záruky?

Zákonná záruka je 36 mesiacov odo dňa nákupu prvým užívateľom. Vzťahuje sa na materiálové a výrobné chyby, ale nie na bežné opotrebenie ani poškodenie spôsobené nesprávnym používaním.

Kde nájdem kompletný návod?

Kompletný návod je k dispozícii na bezplatné stiahnutie vo formáte PDF na stránke notice-facile.com pre model PowerPlus POWX13700.

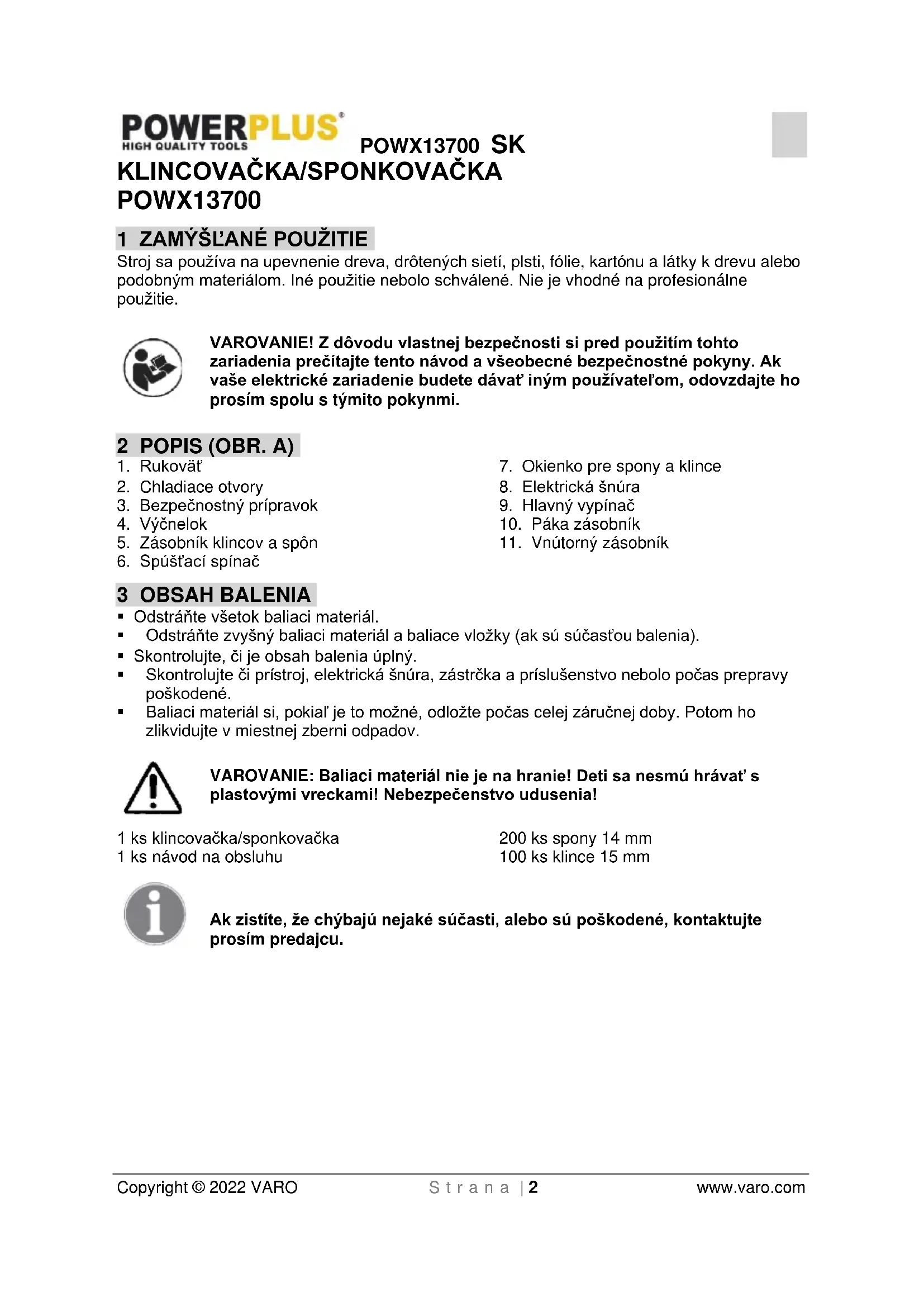

NÁVOD NA OBSLUHU POWX13700 PowerPlus

Stroj sa používa na upevnenie dreva, drôtených sietí, plsti, fólie, kartónu a látky k drevu alebo podobným materiálom. Iné použitie nebolo schválené. Nie je vhodné na profesionálne použitie.

VAROVANIE! Z dôvodu vlastnej bezpečnosti si pred použitím tohto zariadenia prečítajte tento návod a všeobecné bezpečnostné pokyny. Ak vaše elektrické zariadenie budete dávat' iným používatel'om, odovzdajte ho prosím spolu s týmito pokynmi.

2 POPIS (OBR. A)

1. Rukovät'
2. Okienko pre spony a klince
3. Chladiace otvory
4. Elektrická šnúra
5. Bezpečnostný prípravok
6. Hlavný vypínač
7. Výčnelok
8. Páka zásobník
9. Zásobník klincov a spôn
10. Vnútorný zásobník
11. Spúšťací spínač

3 OBSAH BALENIA

- Odstráňte všetok baliaci materiál.

- Odstráňte zvyšný baliaci materiál a baliace vložky (ak sú súčasťou balenia).

- Skontrolujte či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy poškodené.

- Baliaci materiál si, pokial' je to možné, odložte počas celej záručnej doby. Potom ho zlikvidujte v miestnej zberni odpadov.

VAROVANIE: Baliaci materiál nie je na hranie! Deti sa nesmú hrávat's plastovými vreckami! Nebezpečenstvo udusenia!

Ak zistíte, že chýbajú nejaké súčasti, alebo sú poškodené, kontaktujte prosím predajcu.

4 SYMBOLY

V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

	Označuje nebezpečenstvo zranenia alebo poškodenia náradia.		Pred použitím si prečítajte návod.
	V súlade so základnými platnými bezpečnostnými normami Európskych smerníc		Stroj triedy II – Dvojitá izolácia – Nepotrebujete uzemnenú zástrčku.
	Noste ochranu očí.		Noste ochranné rukavice.

5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE

Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobit' úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovať. Termín "elektrické náradie" v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).

5.1 Pracovná plocha

• Pracovnú plochu udržiavajte v čistote a dobre osvetlenú. Neporiadok a prítmie na pracovisku zvyšuje riziko úrazov.
• Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapálit' prach alebo výpary.
• Pri používaní elektrického náradia sa nesmú v blízkosti nachádzat' deti a okoloidúci. Mohli by odpútavať vašu pozornosť a náradie by ste nemali pod kontrolou.

Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku

• Vidlice elektrického náradia musia zodpovedať sietovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adaptéry vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich siet’ovým zásuvkám znižuje riziko úrazu elektrickým prúdom.
• Nedotýkajte sa uzemnených povrchov a povrchov, spojených s uzemnením, ako sú potrubia, radiátory, sporáky alebo chladničky. Ak ste uzemnený alebo spojený s uzemnením, hrozí vám zvýšené riziko úrazu elektrickým prúdom.
• Elektrické náradie nesmie byť vystavené dažďu ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
  Kábel sa nesmie nadmerne zaťažovať. Kábel nikdy nepoužívajte na prenášanie, t’ahanie alebo vyt’ahovanie vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán alebo pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.
• Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom..

- Ak je používanie elektrického náradia vo vlhkých priestoroch nevyhnutné, používajte napájací zdroj chránený nadprúdovým ističom (RCD). Používanie RCD znižuje riziko úrazu elektrickým prúdom.

• Pri používaní elektrického náradia bud'te vždy ostražitý, sledujte čo robíte a riad'te sa zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavený, alebo ak ste pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobit' závažný osobný úraz.
• Používajte bezpečnostné pomôcky. Vždy noste chránič očí. Používaním bezpečnostných pomôcok, ako je protiprachová maska, neklzavá bezpečnostná obuv, tvrdá prilba alebo chrániče uší za každých podmienok sa znižuje riziko osobných úrazov.
• Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že vypínač je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.
• Pred zapnutím elektrického náradia odstráňte akékol'vek nastavovacie klúče a iné nástroje. Klúč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobit' úraz.
• Nenakláňajte sa príliš. Vždy musíte mať spol’ahlivú oporu a rovnováhu. Zlepšuje sa tým ovládatel’nost’ elektrického náradia v neočakávaných situáciách.
• Bud'te vhodne oblečený. Nenoste vol'né odevy ani šperky. Nepribližujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Vol'né odevy, šperky alebo dlhé vlasy môžu zachytit' pohyblivé diely.
• Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú riadne pripojené a správne sa používajú. Používaním týchto pomôcok možno znížit' nebezpečenstvo spôsobované prachom.

• Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlostou, na ktorú bolo navrhnuté.
• Nepoužívajte elektrické náradie ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládať vypínačom, je nebezpečné a musí sa opravit'.
• Pred akýmkol'vek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.
• Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovol'te, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používateľov.
• Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvnit' funkčnosť elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opravit'. Veľa úrazov spôsobujú nedostatočne udržiavané elektrické náradie.
• Náradie sa musí udržiavať v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a l'ahšie sa ovládajú.
• Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, berúc na zretel' pracovné podmienky a na prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako tie, pre ktoré je určené, môže spôsobit' nebezpečnú situáciu.

5.5 Servis

- Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnost’ elektrického náradia.

6 ŠPECIÁLNE BEZPEČNOSTNÉ POKYNY PRE ELEKTRICKÉ SPONKOVAČE

• Pred vložením spôn alebo klincov musí byť vždy odpojená elektrická zástrčka od zásuvky.
• Strojom nikdy nemierte na osoby ani zvieratá.
• Používajte len spony alebo klince, ktoré sú vhodné pre stroj.
• Pred použitím stroja si overte, že bezpečnostné zariadenie správne funguje.
• Nikdy neblokujte bezpečnostné zariadenie.
• Ked' budete mat' prestávku alebo ked' prácu dokončíte, stroj vypnite.
  ■ Používajte chrániče sluchu.
• Neaktivujte stroj, ak nie je pevne opretý o obrobok. Ak sa stroj nedotýka obrobku, môže sa upínací prvok odrazit' od zamýšl'aného ciel'a.
• Nepoužívajte sponkovačku na upevnenie elektrických káblov. Stroj nie je navrhnutý na inštaláciu elektrických káblov a môže poškodit’ ich izoláciu, čím spôsobí riziko zásahu elektrickým prúdom alebo riziko požiaru.

7 MONTÁŽ

Varovanie: Táto klincovačka/sponkovačka NIE je vhodná na klincovanie alebo sponkovanie do betónu, muriva, tehál alebo kovu.

Varovanie: Nestriel'ajte, ak sú klince alebo spony zaseknuté v časti s výčnelkom (4).

Varovanie! Ked' do klincovačky budete vkladat' spony alebo klince, klincovačku odpojte od zdroja el. energie.

Ked' sú v jednotke vložené spony/klince a ste pripravený začat', zapojte elektrickú šnúru (8) klincovačky/sponkovačky do elektrickej zásuvky.

Poznámka: Pri každom vystrelení klincovačky/sponkovačky musí byt' bezpečnostný prípravok (3) pevne pritlačený o obrobok.

8.1 Zapnutie/vypnutie (obr. 2)

■ Prepnite vypínač do zapnutej polohy.
- Priložte sponkovačku k obrobku tak, aby sa nos jednotky nachádzal na mieste, kam chcete umiestnit' sponku alebo klinec. Zatlačte bezpečnostný kolík a nos jednotky na povrch, ktorý chcete pripevnit'.
■ Sponku alebo klinec vystrelíte stlačením spúšte.

9 TECHNICKÉ ÚDAJE

Menovité napätie	230-240 V / 50 Hz
Frekvencia úderov	20/ min
Menovitý výkon	45W
Vel'kost' spôn/klincov	8 – 14 mm / 16 mm
Ochranná trieda	II

10 HLUK

Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3)

Okrem pravidelného čistenia si stroj v podstate nevyžaduje údržbu. Treba ho udržiavať čistý od prachu a úlomkov z dreva. Týka sa to predovšetkým ventilačných otvorov a oblasti zásobníka.

12 ZÁRUKA

• Záručná lehota poskytovaná na tento výrobok v súlade s platnými zákonmi je 36 mesiacov a začína plynút dňom zakúpenia prvým používatelom.
• Táto záruka zahíňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atď.; nezahíňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.
• Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.
• Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.
• Opravy smie vykonávat' iba autorizované servisné stredisko pre nástroje Powerplus.
  ■ Viac informácií získate na tel. čísle 00 32 3 292 92 90.
• Prípadné náklady na prepravu vždy nesie zákazník, ak nebolo písomnou formou dohodnuté inak.
• Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo pret’aženia.
• Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivost'ou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode),

POWX13700 SK

neodbornej montáže, zásahu bleskom, chybného sietového napätia. Neboli uvedené všetky možnosti.

• Prijatie reklamácie v rámci záruky nemá vplyv na predlženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.
  Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.
• Vyhradzujeme si právo zamietnut' akúkol'vek reklamáciu, ak nie je možné overit' dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek,...)
• Potvrdenku o nákupe si musíte uschovat' ako doklad o dátume zakúpenia.
• Náradie musíte vrátit' v nerozobranom stave svojmu predajcovi v prijateľne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.

13 ŽIVOTNÉ PROSTREDIE

Ak musíte po dlhodobom používaní zariadenie vymenit, nelikvidujte ho spolu s domovým odpadom, ale ekologicky bezpečným spôsobom.

Odpad z elektrických výrobkov sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zberňa na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca

14 VYHLÁSENIE O ZHODE

CE

varo

VARO N.V. - Vic. Van Rompuy N.V.- Joseph Van Instraat 9 - BE2500 Lier - BELGICKO vyhlasuje, že

výrobok: Klincovačka/sponkovačka

obchodná známka: POWERplus

model: POWX13700

je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkol'vek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť.

Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu):

2011/65/EU

2006/42/ES

2014/30/EÚ

Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu):

EN60745-1:2009

EN60745-2-16:2010

EN IEC 55014-1 : 2021

Uchovávatel' technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Dolu podpísaný koná v mene výkonného riaditeľa spoločnosti,

Philippe Vankerkhove

Regulačné záležitosti – Compliance Manager
