NÁVOD NA OBSLUHU POWDP7010 PowerPlus

• Držte stroj jednou rukou a akumulátor druhou rukou.

5.4 Používanie elektrického náradia a starostlivosť oň .............................................. 5

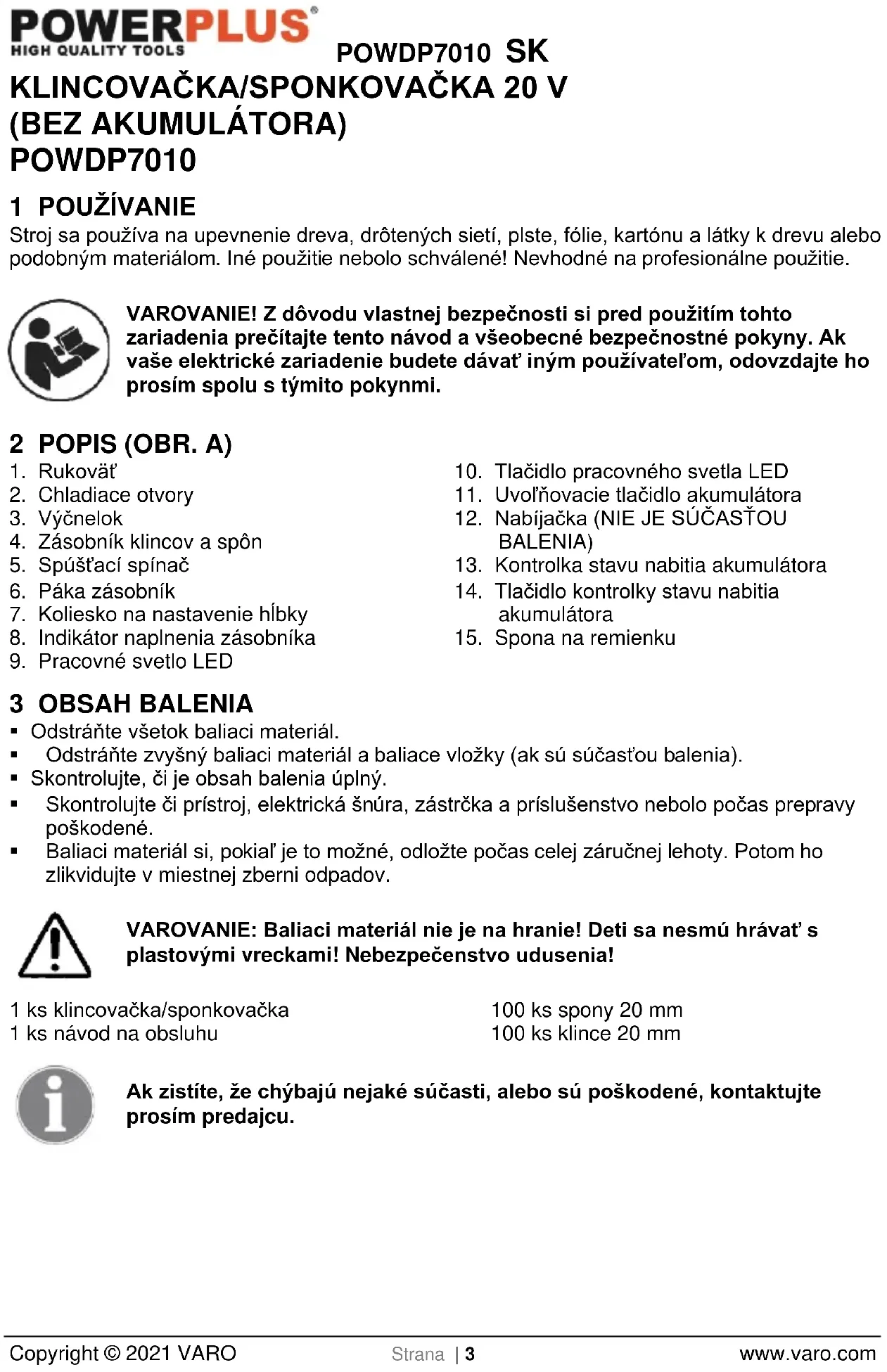

(BEZ AKUMULÁTORA) POWDP7010 1 POUŽÍVANIE Stroj sa používa na upevnenie dreva, drôtených sietí, plste, fólie, kartónu a látky k drevu alebo podobným materiálom. Iné použitie nebolo schválené! Nevhodné na profesionálne použitie. VAROVANIE! Z dôvodu vlastnej bezpečnosti si pred použitím tohto zariadenia prečítajte tento návod a všeobecné bezpečnostné pokyny. Ak vaše elektrické zariadenie budete dávať iným používateľom, odovzdajte ho prosím spolu s týmito pokynmi. 2 POPIS (OBR. A)

7. Koliesko na nastavenie hĺbky

8. Indikátor naplnenia zásobníka

11. Uvoľňovacie tlačidlo akumulátora

• Odstráňte všetok baliaci materiál.

• Odstráňte zvyšný baliaci materiál a baliace vložky (ak sú súčasťou balenia).

• Skontrolujte, či je obsah balenia úplný.

• Skontrolujte či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy poškodené.

• Baliaci materiál si, pokiaľ je to možné, odložte počas celej záručnej lehoty. Potom ho zlikvidujte v miestnej zberni odpadov. VAROVANIE: Baliaci materiál nie je na hranie! Deti sa nesmú hrávať s plastovými vreckami! Nebezpečenstvo udusenia! 1 ks klincovačka/sponkovačka 1 ks návod na obsluhu 100 ks spony 20 mm 100 ks klince 20 mm Ak zistíte, že chýbajú nejaké súčasti, alebo sú poškodené, kontaktujte prosím predajcu.POWDP7010 SK Copyright © 2021 VARO Strana | 4 www.varo.com 4 VYSVETLENIE SYMBOLOV V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

Označuje riziko zranenia, alebo poškodenie nástroja.

V súlade so základnými požiadavkami európskych smerníc.

Povinné používanie ochrany očí.

Noste ochranné rukavice. 5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobiť úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovať. Termín „elektrické náradie“ v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).

• Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapáliť prach alebo výpary.

• Pri používaní elektrického náradia sa nesmú v blízkosti nachádzať deti a okoloidúci. Mohli by odpútavať vašu pozornosť a náradie by ste nemali pod kontrolou.

5.2 Elektrická bezpečnosť

• Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku.

• Vidlice elektrického náradia musia zodpovedať sieťovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adaptéry vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich sieťovým zásuvkám znižuje riziko úrazu elektrickým prúdom.

• Nedotýkajte sa uzemnených povrchov a povrchov, spojených s uzemnením, ako sú potrubia, radiátory, sporáky alebo chladničky. Ak ste uzemnený alebo spojený s uzemnením, hrozí vám zvýšené riziko úrazu elektrickým prúdom.

• Elektrické náradie nesmie byť vystavené dažďu ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.POWDP7010 SK Copyright © 2021 VARO Strana | 5 www.varo.com

• Kábel sa nesmie nadmerne zaťažovať. Kábel nikdy nepoužívajte na prenášanie, ťahanie alebo vyťahovanie vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán alebo pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.

• Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.

5.3 Osobná bezpečnosť

• Pri používaní elektrického náradia buďte vždy ostražitý, sledujte čo robíte a riaďte sa zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavený, alebo ak ste pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobiť závažný osobný úraz.

• Pred zapnutím elektrického náradia odstráňte akékoľvek nastavovacie kľúče a iné nástroje. Kľúč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobiť úraz.

• Nenakláňajte sa príliš. Vždy musíte mať spoľahlivú oporu a rovnováhu. Zlepšuje sa tým ovládateľnosť elektrického náradia v neočakávaných situáciách.

• Buďte vhodne oblečený. Nenoste voľné odevy ani šperky. Nepribližujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Voľné odevy, šperky alebo dlhé vlasy môžu zachytiť pohyblivé diely.

• Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú riadne pripojené a správne sa používajú. Používaním týchto pomôcok možno znížiť nebezpečenstvo spôsobované prachom.

5.4 Používanie elektrického náradia a starostlivosť oň

• Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlosťou, na ktorú bolo navrhnuté.

• Nepoužívajte elektrické náradie ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládať vypínačom, je nebezpečné a musí sa opraviť.

• Pred akýmkoľvek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.

• Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovoľte, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používateľov.

• Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvniť funkčnosť elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opraviť. Veľa úrazov spôsobujú nedostatočne udržiavané elektrické náradie.

• Náradie sa musí udržiavať v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a ľahšie sa ovládajú.POWDP7010 SK Copyright © 2021 VARO Strana | 6 www.varo.com

• Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, berúc na zreteľ pracovné podmienky a na prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako tie, pre ktoré je určené, môže spôsobiť nebezpečnú situáciu.

• Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnosť elektrického náradia. 6 ŠPECIÁLNE BEZPEČNOSTNÉ POKYNY PRE ELEKTRICKÉ SPONKOVAČE

• Uistite sa, že je stroj vypnutý, alebo vyberte akumulátor.

• Strojom nikdy nemierte na osoby ani zvieratá.

• Používajte len spony alebo klince, ktoré sú vhodné pre stroj.

• Pred použitím stroja si overte, že bezpečnostné zariadenie správne funguje.

• Nikdy neblokujte bezpečnostné zariadenie.

• Keď budete mať prestávku alebo keď prácu dokončíte, stroj vypnite.

• Používajte chrániče sluchu.

• Neaktivujte stroj, ak nie je pevne opretý o obrobok. Ak sa stroj nedotýka obrobku, môže sa upínací prvok odraziť od zamýšľaného cieľa.

• Nepoužívajte sponkovačku na upevnenie elektrických káblov. Stroj nie je navrhnutý na inštaláciu elektrických káblov a môže poškodiť ich izoláciu, čím spôsobí riziko zásahu elektrickým prúdom alebo riziko požiaru. 7 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE BATÉRIE

• Nikdy neotvárajte zo žiadneho dôvodu.

• Neskladujte na miestach, kde môže teplota prekročiť 40 °C.

• Pre lítium-iónové batérie je lepšie pravidelne ich vybiť a nabiť (aspoň 4-krát ročne). Ideálne nabitie pre dlhodobé skladovanie vašej lítium-iónovej batérie je 40 % kapacity.

• Pri likvidácii batérií sa riaďte pokynmi uvedenými v časti „Ochrana životného prostredia“.

• Neskratujte. Ak sa prostredníctvom náhodného kontaktu s kovovým predmetom vytvorí spojenie medzi kladným (+) a záporným (-) pólom, batéria sa zoskratuje a pretekajúci intenzívny prúd spôsobí vytvorenie tepla, čo môže spôsobiť prasknutie alebo požiar.

• Nezohrievajte. Ak batériu zahrejete na teplotu vyššiu ako 100 °C, môžu sa poškodiť tesnenia, izolácia a iné polymérové komponenty, čo spôsobí únik elektrolytickej kvapaliny alebo vnútorný skrat, s následným vysokým zahriatím vedúcim k prasknutiu alebo vznieteniu batérie. Batérie okrem toho nezahadzujte do ohňa. Mohlo by to spôsobiť výbuch alebo intenzívne horenie.

• V extrémnych podmienkach môže dôjsť k úniku kvapaliny z batérie. Ak si na batérii všimnete uniknutú kvapalinu, postupujte nasledovne: − Kvapalinu opatrne poutierajte handričkou. Zabráňte kontaktu s pokožkou. − V prípade kontaktu s kožou alebo očami sa riaďte týmito pokynmi: ✓ Okamžite opláchnite vodou. Zneutralizujte slabou kyselinou, napr. šťavou z citróna alebo octom. ✓ V prípade kontaktu s očami, vyplachujte veľkým množstvom čistej vody minimálne 10 minút. Obráťte sa na lekára.POWDP7010 SK Copyright © 2021 VARO Strana | 7 www.varo.com Nebezpečenstvo požiaru! Kontakty odpojenej batérie neskratujte. Batériu nespaľujte.

• Nikdy nenabíjajte nedobíjateľné batérie.

• Nabíjačka je určená len na použitie vo vnútri. 8 NABÍJANIE, VKLADANIE A VYBERANIE AKUMULÁTORA

8.1 Indikácie nabíjania (obr. 1)

• Svieti zelená aj červená kontrolka: akumulátor alebo nabíjačka sú poškodené. Poznámka: Ak akumulátor správne nepasuje, odpojte ho a uistite sa, že pre túto nabíjačku je to správny model, ako je uvedené v tabuľke s technickými parametrami. Nenabíjajte žiadny iný akumulátor alebo ten, ktorý sa nedá bezpečne vložiť do nabíjačky.

3. Pred použitím nechajte akumulátor úplne vychladnúť.

4. Nabíjačku aj akumulátor uložte vnútri a mimo dosahu detí.

POZNÁMKA: Ak sa akumulátor pri nepretržitom používaní v nástroji zohrieva, pred nabíjaním ho nechajte vychladnúť na izbovú teplotu. Týmto sa predĺži životnosť akumulátorov.

8.2 Vyberanie/vkladanie akumulátora (obr. 2)

VÝSTRAHA: Pred vykonávaním akýchkoľvek nastavovaní sa uistite, že je nástroj vypnutý alebo je z neho vybratý akumulátor.

• Nástroj držte v jednej ruke a druhou rukou držte akumulátor.

• Vkladanie: Akumulátor zatlačte a zasuňte do portu na akumulátor a pred začatím prevádzky skontrolujte, či uvoľňovacia západka na zadnej strane akumulátora zapadla na svoje miesto a či je akumulátor zaistený.

• Vyberanie: Zatlačte na uvoľňovaciu západku na akumulátore a súčasne ho vytiahnite von.POWDP7010 SK Copyright © 2021 VARO Strana | 8 www.varo.com

8.3 Indikátor nabitia akumulátora (obr. 3)

Na akumulátore sú indikátory (14) jeho nabitia. Stav nabitia akumulátora môžete skontrolovať stlačením tlačidla (15). Pred použitím zariadenia stlačte spúšť vypínača a skontrolujte, či je akumulátor úplne nabitý, aby zariadenie mohlo správne fungovať. Tieto 3 kontrolky LED ukazujú stav nabitia akumulátora: svietia 3 kontrolky LED: akumulátor je plne nabitý. svietia 2 kontrolky LED: akumulátor je nabitý na 60 %. svieti 1 kontrolka LED: akumulátor je takmer vybitý. 9 MONTÁŽ Varovanie: Táto klincovačka/sponkovačka NIE je vhodná na klincovanie alebo sponkovanie do betónu, muriva, tehál alebo kovu. Varovanie: Nestrieľajte, ak sú klince alebo spony zaseknuté v časti s výčnelkom (3). Varovanie! Pred vkladaním sponiek alebo klincov vyberte zo zariadenia batériu

• Sponky alebo klince opatrne vložte do štrbiny podľa značky (e) na výčnelku.

• Zásobník (b) zatlačte späť do jednotky tak, aby zapadol na miesto. Nezabudnite, že by ste mali pásik s klincami umiestniť blízko dna zásobníka. Ak bude pásik umiestnený do nesprávnej polohy, môžu sa klince zaseknúť. 10 PREVÁDZKA Poznámka: Pri každom vystrelení klincovačky / sponkovačky musí byť bezpečnostný prípravok (3) pevne pritlačený o obrobok.

10.1 Predvoľba sily kladiva (obr. 5)

• Pomocou kolieska predvoľby úpravy hĺbky je možné predvoliť požadovanú silu kladiva. Požadovaná sila kladiva sa líši podľa dĺžky sponiek alebo klincov a podľa odolnosti materiálu. Ideálne nastavenie sily kladiva môžete určiť pomocou praktického testu. Otočením regulátora v smere hodinových ručičiek zvýšte silu kladiva. Otočením regulátora proti smeru hodinových ručičiek znížte silu kladiva. Nastavenie 1 je pre najslabšiu silu, nastavenie 6 pre najsilnejšiu.

10.2 Vystrelenie sponky alebo klinca (obr. 6)

• Priložte sponkovačku k obrobku tak, aby sa výčnelok jednotky nachádzal na mieste, kam chcete umiestniť sponku alebo klinec.

• Sponku alebo klinec vystrelíte stlačením spúšte.

• Vyvinutím dodatočného tlaku na prednú časť nástroja zabránite spätnému rázu a zvýšite silu vyvinutú na klince alebo sponky. To je zvlášť dôležité, ak chcete zaistiť, že bude klinec alebo sponka vystrelená do tvrdého povrchu v celej dĺžke.POWDP7010 SK Copyright © 2021 VARO Strana | 9 www.varo.com Po každom použití odstráňte zo zásobníka všetky klince/sponky. Nástroj je navrhnutý iba na prerušované používanie a pri nepretržitom používaní sa zahreje. V dôsledku zahriatia je znížený výkon nástroja, preto nechajte nástroj po 15 minútach (max.) nepretržitej prevádzky vychladnúť. Sponkovačka je vybavená kontaktným spínačom. Tento spínač zaisťuje, že bude možné sponkovačku použiť iba vtedy, ak je v kontakte s povrchom materiálu. 11 TECHNICKÉ ÚDAJE Menovité napätie 20 V Frekvencia úderov 30 min

Veľkosť spôn/klincov 15 – 25 mm / 15 – 32 mm Typ motora Komutátorový 12 HLUK Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3) Hladina akustického tlaku LpA 75 dB(A) Hladina akustického výkonu LwA 86 dB(A) POZOR! Ak akustický tlak prekročí úroveň 85 dB(A), používajte chrániče sluchu. aw (Vibrácie) 3,6 m/s² K = 1,5 m/s²

13 ČISTENIE A ÚDRŽBA

• Tento stroj si nevyžaduje žiadnu špeciálnu údržbu.

• Aby stroj bezpečne a efektívne fungoval, udržujte stroj a ventilačné otvory v čistom stave.

• Pred vykonávaním akýchkoľvek prác na stroji vždy stroj vypnite a odpojte od el. siete. 14 SKLADOVANIE

• Priebežne čistíme celé zariadenie a jeho príslušenstvo.

• Skladujte ho mimo dosahu detí, v stabilnej a bezpečnej polohe, na suchom a chladnom mieste, vyhnite sa privysokým a prinízkym teplotám.

• Nevystavujte priamemu slnečnému žiareniu. Ak je možné, uschovajte na tmavom mieste.

• Neudržiavajte v plastických taškách aby ste predišli nazhromaždenej vlhkosti.POWDP7010 SK Copyright © 2021 VARO Strana | 10 www.varo.com 15 ZÁRUKA

• Záručná lehota poskytovaná na tento výrobok v súlade s platnými zákonmi je 36 mesiacov a začína plynúť dňom zakúpenia prvým používateľom.

• Táto záruka zahŕňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atď.; nezahŕňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.

• Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.

• Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.

• Opravy smie vykonávať iba autorizované servisné stredisko pre nástroje Powerplus.

• Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.

• Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivosťou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného sieťového napätia. Neboli uvedené všetky možnosti.

• Prijatie reklamácie v rámci záruky nemá vplyv na predĺženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.

• Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.

• Vyhradzujeme si právo zamietnuť akúkoľvek reklamáciu, ak nie je možné overiť dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek,…)

• Potvrdenku o nákupe si musíte uschovať ako doklad o dátume zakúpenia.

• Náradie musíte vrátiť v nerozobranom stave svojmu predajcovi v prijateľne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.

• Váš nástroj sa musí nabíjať aspoň 1x mesačne, aby bola zaručená optimálna prevádzka tohto nástroja. 16 ŽIVOTNÉ PROSTREDIE Ak musíte po dlhodobom používaní zariadenie vymeniť, nelikvidujte ho spolu s domovým odpadom, ale ekologicky správnym spôsobom. Odpad, ktorý vzniká pri likvidácii elektrických strojov, sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zariadenie na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.POWDP7010 SK Copyright © 2021 VARO Strana | 11 www.varo.com

Výrobok: Klincovačka/sponkovačka 20 V – akumulátorová Obchodná známka: PowerPlus Model: POWDP7010 je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkoľvek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť. Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu): 2011/65/EÚ 2006/42/ES 2014/30/EÚ Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu): EN60745-1 : 2009 EN60745-2-16 : 2010 EN55014-1 : 2017 EN55014-2 : 2015 Uchovávateľ technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Nižšie podpísaný koná v mene výkonného riaditeľa spoločnosti, Ludo Mertens Certification Manager 17/09/2020, Lier – BelgickoPOWDP7010 RO Copyright © 2021 VARO Pagina | 1 www.varo.com
