BRUKSANVISNING POWDP7010 PowerPlus

5.4 Användning och skötsel av elektriska verktyg .......................................................... 5

10.1 Förinställning av slagstyrkan (Fig. 5) ......................................................................... 8

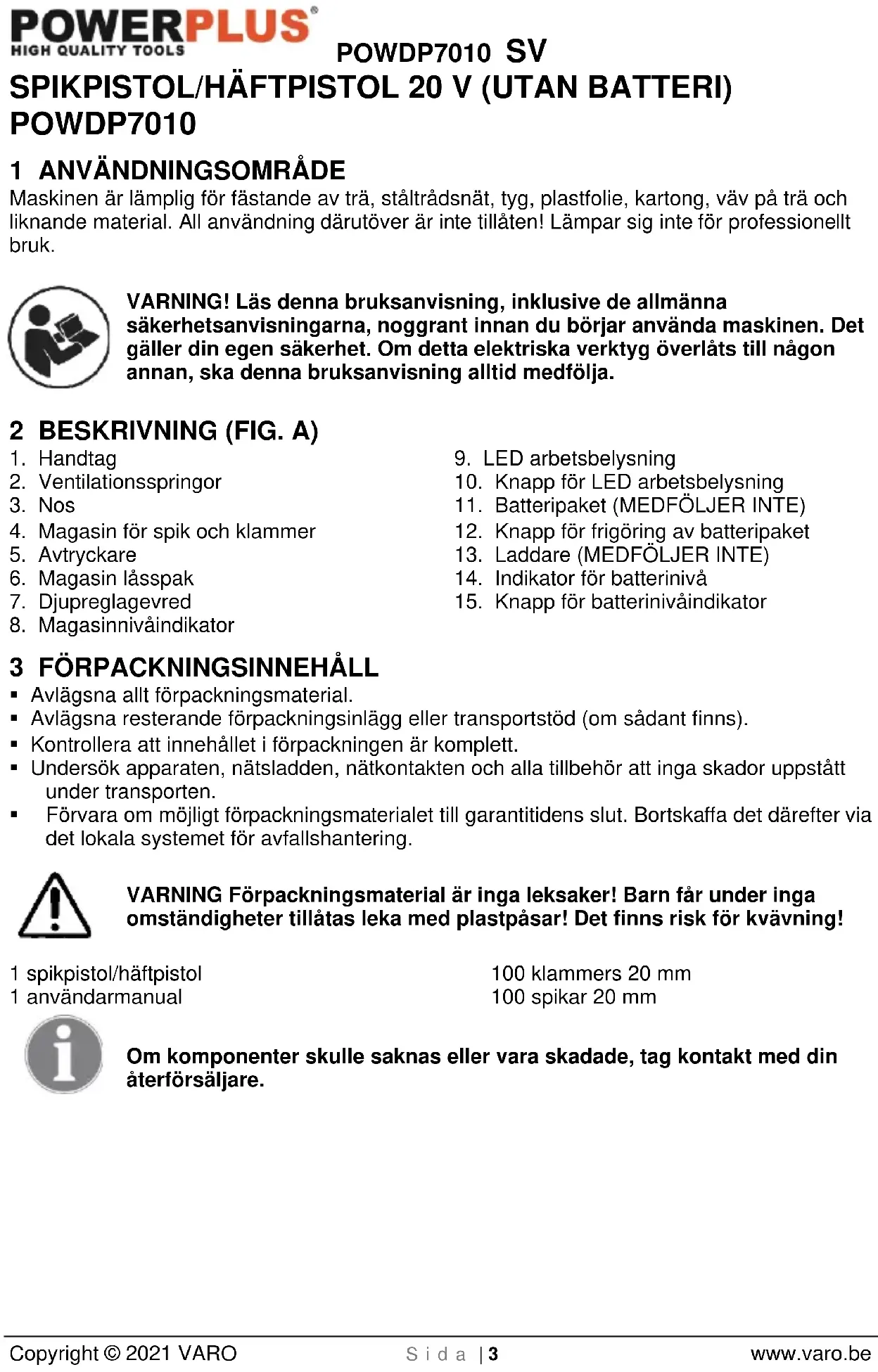

Maskinen är lämplig för fästande av trä, ståltrådsnät, tyg, plastfolie, kartong, väv på trä och liknande material. All användning därutöver är inte tillåten! Lämpar sig inte för professionellt bruk. VARNING! Läs denna bruksanvisning, inklusive de allmänna säkerhetsanvisningarna, noggrant innan du börjar använda maskinen. Det gäller din egen säkerhet. Om detta elektriska verktyg överlåts till någon annan, ska denna bruksanvisning alltid medfölja. 2 BESKRIVNING (FIG. A)

4. Magasin för spik och klammer

10. Knapp för LED arbetsbelysning

11. Batteripaket (MEDFÖLJER INTE)

12. Knapp för frigöring av batteripaket

13. Laddare (MEDFÖLJER INTE)

14. Indikator för batterinivå

15. Knapp för batterinivåindikator

3 FÖRPACKNINGSINNEHÅLL

• Avlägsna allt förpackningsmaterial.

• Avlägsna resterande förpackningsinlägg eller transportstöd (om sådant finns).

• Kontrollera att innehållet i förpackningen är komplett.

• Undersök apparaten, nätsladden, nätkontakten och alla tillbehör att inga skador uppstått under transporten.

• Förvara om möjligt förpackningsmaterialet till garantitidens slut. Bortskaffa det därefter via det lokala systemet för avfallshantering. VARNING Förpackningsmaterial är inga leksaker! Barn får under inga omständigheter tillåtas leka med plastpåsar! Det finns risk för kvävning! 1 spikpistol/häftpistol 1 användarmanual 100 klammers 20 mm 100 spikar 20 mm Om komponenter skulle saknas eller vara skadade, tag kontakt med din återförsäljare.POWDP7010 SV Copyright © 2021 VARO S i d a | 4 www.varo.be 4 SYMBOLER Följande symboler används i bruksanvisningen och/eller på maskinen:

Anger risk för person- eller maskinskada.

Uppfyller kraven i tillämpliga europeiska direktiv.

Studera bruksanvisningen före användning.

Maskin klass II – dubbel isolering, jordad kontakt behövs ej (laddaren).

Laddare och batteripack får inte utsättas för vatten eller fukt.

Batteripack och laddare endast för inomhusbruk.

Batteripack och laddare får inte brännas upp.

Obligatoriskt att bära skyddsglasögon.

Bär handskar. 5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG Studera noga samtliga säkerhetsanvisningar och andra anvisningar. Uraktlåtenhet att följa säkerhetsanvisningar och andra anvisningar kan medföra risk för elektriska stötar, brand och/eller allvarliga personskador. Spar alla säkerhetsanvisningar och andra anvisningar för framtida konsultation. Den nedan använda termen „elektriskt verktyg“ i säkerhetsanvisningarna avser nätdrivna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.

• Håll arbetsplatsen i god ordning och väl upplyst. Oordning och dåligt upplysta arbetsplatser inbjuder till olyckor.

• Arbeta inte med elektriska verktyg i en omgivning där explosionsrisk föreligger, där det finns lättantändliga vätskor, gaser eller damm. Elektriska verktyg alstrar gnistor som kan antända damm och ångor.

• Håll barn och kringstående personer på avstånd vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan få dig att tappa kontrollen över verktyget.

5.2 Elektrisk säkerhet

• Kontrollera alltid att nätspänningen överensstämmer med den på märkplåten angivna.

• Verktygets stickkontakt måste passa till eluttaget. Stickkontakten får under inga omständigheter ändras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inte ändrats och eluttag som överensstämmer med dessa minskar risken för elektriska stötar som kan vara dödliga.

• Undvik kroppskontakt med jordade föremål som rörledningar, värmeelement, spisar och kylskåp. Det föreligger större risk för elektriska stötar om din kropp är jordad.

• Håll verktyget borta från regn och fuktiga förhållanden. Vatten som trängt in i ett elektriskt verktyg ökar risken för elektriska stötar.POWDP7010 SV Copyright © 2021 VARO S i d a | 5 www.varo.be

• Se till att inga skador uppstår på nätsladden. Bär aldrig eller häng upp verktyget i nätsladden och dra aldrig i den för att dra ur stickkontakten. Håll sladden borta från stark värme, olja, vassa föremål och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektriska stötar.

• När det elektriska verktyget används utomhus ska uteslutande förlängningskablar avsedda för utomhusbruk användas. Användningen av en för utomhusbruk avsedd förlängningskabel minskar risken för elektriska stötar.

• Om det elektriska verktyget måste användas där det är fuktigt, anslut det till ett uttag som är skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risken för elektriska stötar.

5.3 Personlig säkerhet

• Var uppmärksam. Koncentrera dig på vad du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg då du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.

• Använd säkerhetsutrustning. Bär alltid skyddsglasögon. Säkerhetsutrustning som dammskyddsmask, halkfria säkerhetsskodon, skyddshjälm och hörselskydd, beroende på arbetets art, minskar risken för personskador.

• Undvik att verktyget sätts i gång oavsiktligt. Kontrollera att strömbrytaren står i från-läge innan nätkontakten sätts i eluttaget. Att bära verktyget med fingret på strömbrytaren eller att sätta i nätkontakten med strömbrytaren i till-läge kan leda till olyckor.

• Avlägsna justerverktyg eller nycklar innan maskinen startas. Nycklar som lämnats kvarsittande i anslutning till någon rörlig del av verktyget kan resultera i personskador.

• Sträck dig inte för långt. Stå alltid säkert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktyget i oförutsedda situationer.

• Bär lämplig klädsel. Bär inte löst åtsittande kläder eller smycken. Håll hår, kläder och handskar borta från det elektriska verktyget. Löst åtsittande kläder, smycken och långt hår kan fastna i rörliga delar.

• Om det finns anordningar för att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa är anslutna och används på rätt sätt. Användningen av sådan utrustning minskar med damm förknippade risker.

5.4 Användning och skötsel av elektriska verktyg

• Forcera inte det motordrivna verktyget. Använd det elektriska verktyg som bäst motsvarar det arbete som ska utföras. Med rätt verktyg, som får arbeta i den takt det är avsett för, utförs arbetet bättre och säkrare.

• Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren är farligt att använda och måste repareras.

• Dra nätkontakten ur eluttaget innan några inställningar av verktyget företas, före byte av arbetsverktyg, och då verktyget läggs åt sidan. Dessa förebyggande säkerhetsåtgärder förhindrar att verktyget oavsiktligt startas.

• Förvara elektriska verktyg som inte används utom räckhåll för barn. Låt inte personer som inte är förtrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg kan vara farliga i händerna på oerfarna användare.

• Underhåll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderligt och inte kärvar, och att de inte har sprickor eller skador som kan inverka menligt på verktygets funktion. Om verktyget har delar som är skadade, låt reparera det innan det åter används. Många olyckor orsakas av att man använder dåligt underhållna elektriska verktyg.

• Håll skärande verktyg skarpa och rena. Riktigt underhållna skärverktyg med skarpa skärkanter är mindre benägna att kärva eller fastna och lättare att bemästra.POWDP7010 SV Copyright © 2021 VARO S i d a | 6 www.varo.be

• Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i överensstämmelse med dessa anvisningar och på det sätt som avsetts med denna speciella typ av verktyg, med beaktande av arbetsförhållandena och det arbete som ska utföras. Användningen av elektriska verktyg för andra ändamål än de de är avsedda för kan leda till olyckstillbud.

• Låt endast kvalificerat fackfolk reparera verktyget med användande av originalreservdelar. Detta för att garantera att verktygets säkerhetsstandards vidmakthålls. 6 SÄRSKILDA SÄKERHETSANVISNINGAR FÖR SPIK- /HÄFTPISTOLER

• Före laddning av klamrar eller spik se till att maskinen är avstängd och ta ur batteripacken.

• Rikta aldrig verktyget mot personer eller djur.

• Använd uteslutande klamrar och spik avsedda för verktyget.

• Kontrollera innan verktyget används att säkerhetsanordningarna fungerar korrekt.

• Blockera aldrig säkerhetsanordningarna.

• Ta ur batteripacken under pauser och vid arbetets slut.

• Aktivera inte häftpistolen när den inte är placerad dikt mot arbetsstycket. Om den inte är i kontakt med arbetsstycket kan fästelementet ta en annan riktning än avsett.

• Använd inte häftpistolen för att fästa elektriska kablar. Den är inte konstruerad för installation av elektrisk kabel och kan skada isoleringen på elektriska kablar och därigenom orsaka elektriska stötar eller brandrisk. 7 EXTRA SÄKERHETSFÖRESKRIFTER FÖR BATTERIER OCH LADDARE

• Försök aldrig att av någon anledning öppna ett batteri.

• Förvara inte batterier eller batteripackar på platser där temperaturen kan överstiga 40 °C.

• Ladda endast vid en omgivningstemperatur mellan 4 °C och 40 °C.

• Förvara batterierna på ett kallt och torrt ställe (5–20 °C). Förvara aldrig batterier i urladdat tillstånd.

• Det är bäst för Li-Ion-batterier när de regelbundet laddas ur och åter laddas upp (minst 4 gånger om året). Den ideala laddningen för långvarig lagring av Li-Ion-batterier är 40 % av kapaciteten.

• När du kasserar batterier, följ instruktionerna i avsnittet "Miljöhänsyn".

• Se till att du inte orsakar kortslutning. En direkt eller oavsiktlig kontakt med metallföremål mellan den positiva (+) och negativa (-) polen kortsluter batteriet och ger upphov till en intensiv ström som orsakar värmeutveckling och som kan leda till att batterihöljet spricker och fattar eld.

• Se till att batterierna inte utsätts för värme. Om batterierna upphettas till över 100 °C, kan tätning, isoleringsseparatorer och andra polymerkomponenter skadas, vilket kan resultera i att elektrolyten läcker ut och/eller intern kortslutning vilket leder till värmealstring som kan orsaka att batteriet brister och fattar eld. Dessutom får batterierna inte kasseras genom att kasta dem i elden. De kan explodera eller häftig brand kan uppstå.

• Under extrema förhållanden kan batteriläckage inträffa. När du märker vätska på batteriet, gör följande: − Torka försiktigt bort vätskan med en trasa. Undvik kontakt med huden. − Om vätskan kommit i kontakt med hud eller ögon, följ instruktionerna nedan: ✓ Skölj genast med vatten. Neutralisera med en mild syra, t.ex. citronsaft eller vinäger. ✓ Om vätskan kommit i kontakt med ögonen, skölj rikligt med rent vatten i minst 10 minuter. Konsultera en läkare.POWDP7010 SV Copyright © 2021 VARO S i d a | 7 www.varo.be Brandfara! Undvik att kortsluta polerna på ett urtaget batteri. Batterier får inte eldas upp.

• Försök aldrig att ladda icke-uppladdningsbara batterier.

• Låt omedelbart byta ut defekta sladdar.

• Laddaren får inte utsättas för vatten eller fukt.

• Laddaren får inte öppnas.

• Försök inte sticka in något i laddaren.

• Laddaren är uteslutande avsedd för användning inomhus.

Anslut laddaren till nätströmmen:

• Lyser grönt: klar för laddning.

• Lyser grönt och rött: batteri eller laddare skadad. Obs! Om batteripacken inte passar ska du koppla ur den och kontrollera att batteripacken är av korrekt modell för laddaren enligt specifikationstabellen. Ladda inga andra batteripackar eller batteripackar som inte passar i laddaren.

1. Håll koll på laddaren och batteripacken när de är anslutna till varandra.

2. Koppla ur laddaren från nätströmmen och från batteripacken när laddningen är färdig.

3. Låt batteripacken svalna helt innan du använder den.

4. Förvara laddaren och batteripacken inomhus och oåtkomligt för barn.

OBS! Om batteripacken är varm efter längre användning i verktyget ska du låta den svalna till rumstemperatur före laddning. Detta förlänger batteriernas livslängd.

8.2 Borttagning/montering av batteripack (Fig. 2)

VARNING! Innan du gör några justeringar ska du se till att verktyget är avstängt eller ta bort batteripacken.

• Håll i verktyget med ena handen och batteripacken med den andra.

• Gör så här för att montera: tryck och skjut in batteripacken i batteriporten, och se till att frigöringsspärren på baksidan av batteripacken klickar på plats och att batteripacken sitter ordentligt fast innan du börjar använda verktyget.

• Gör så här för att ta bort batteripacken: Tryck in batteripackens frigöringsspärr samtidigt som du drar ut batteripacken.POWDP7010 SV Copyright © 2021 VARO S i d a | 8 www.varo.be

8.3 Indikator för batterinivå (Fig. 3)

Det finns indikatorer för batterinivå (14) på batteripacken. Du kan kontrollera batterinivån genom att trycka på knappen (15). Innan du använder maskinen ska du trycka på omkopplaren för att kontrollera om batteriet har tillräckligt med laddning för att maskinen ska fungera korrekt. De tre lysindikatorerna visar batterinivån: Tre lysdioder är tända: Batteriet är fulladdat. Två lysdioder är tända: Batteriet är 60 % laddat. En lysdiod är tänd: Batteriet är nästan urladdat. 9 MONTERING OCH Varning: Häftpistolen lämpar sig INTE för spikning eller klamring i betong, murverk, tegel eller metall. Varning: Tryck inte på avtryckaren om spik eller klammer fastnat i häftpistolens nosparti (3). Varning! Ta batteripacken ur enheten innan du laddar magasinet med häftklamrar eller spik.

9.1 Laddning av klammer/spik (Fig. 4)

• Tryck ned magasinutlösaren (a) på båda sidor och dra ut magasinet (b).

• För in en remsa häftklamrar / spikar (c) i spåret (d) bakom nosstycket.

• Placera häftklamrarna / spikarna försiktigt i spåret enligt märkningen (e) på nosen.

• Skjut tillbaka magasinet (b) på plats. Observera att spikremsan ska placeras nära bottnen av magasinet. Spikarna kan fastna om spikremsan placeras i fel position. 10 ANVÄNDNING Obs! Varje gång som häftpistolen ska utlösas, måste säkerhetsspärren (3) tryckas stadigt mot arbetsytan.

10.1 Förinställning av slagstyrkan (Fig. 5)

• Genom förinställning av djupreglagevredet är det möjligt att välja slagstyrka. Den erforderliga slagstyrkan beror av längden på häftklamrarna eller spikarna och på materialets hårdhet. Den bästa slagstyrkeinställningen kan man bestämma genom praktisk testning. Vrid vredet medurs för att öka slagstyrkan och moturs för att minska slagstyrkan. Inställning 1 ger den svagaste, inställning 6 den starkaste slagstyrkan.

10.2 Skjuta en klammer eller spik (Fig. 6)

• Håll häftpistolen mot arbetsstycket så att nospartiet befinner sig där klammern / spiken ska fästas.

• Tryck på avtryckaren för att skjuta fast klammern/spiken.

• Extra tryck framtill på häftpistolen motverkar rekylkraften och ökar den kraft som utövas på spikarna eller klamrarna. Detta är särskilt viktigt för att säkerställa att spiken eller klammern drivs in helt på hårda ytor.POWDP7010 SV Copyright © 2021 VARO S i d a | 9 www.varo.be Töm magasinet på spikar / klamrar efter varje användning. Maskinen är ej konstruerad för kontinuerlig drift och värms upp vid användning. Slagstyrkan reduceras till följd av uppvärmning. Låt därför maskinen svalna efter 15 minuters (max) kontinuerlig drift. Det finns en kontaktavkännare i häftpistolen. Kontaktavkännaren gör att häftpistolen endast kan skjuta när den har kontakt med materialytan. 11 TEKNISKA DATA Märkspänning 20 V Slaghastighet 30 / min Klammer-/spikstorlek 15-25 mm / 15-32 mm Motortyp Kolborst 12 BULLER Bulleremissionsvärden uppmätta enligt tillämplig standard. (K=3) Ljudtrycksnivå LpA 75 dB(A) Ljudeffektnivå LwA 86 dB(A) OBS! Bär hörselskydd när ljudtrycket överstiger 85 dB(A). aw (Vibration) 3,6 m/s² K = 1,5 m/s²

13 RENGÖRING OCH UNDERHÅLL

• Maskinen kräver inget särskilt underhåll.

• För säker och effektiv funktion ska verktyget och ventilationsspringorna alltid hållas rena.

• Kontrollera alltid att verktyget är avstängt och att stickproppen tagits ur eluttaget innan något arbete utförs på verktyget. 14 FÖRVARING

• Före förvaring, rengör grundligt hela maskinen och alla tillbehör.

• Maskinen ska förvaras utom räckhåll för barn, i en stadig och säker position, i en torr och tempererad omgivning, vid varken för hög eller för låg temperatur.

• Skydda apparaten mot direkt ljus. Förvara den om möjligt i mörker.

• Inneslut inte apparaten i påsar av nylon eftersom fukt lätt ansamlas i dessa.POWDP7010 SV Copyright © 2021 VARO S i d a | 10 www.varo.be 15 GARANTI

• Produkten garanteras i överensstämmelse med gällande lagbestämmelser för en 36 månaders period gällande från den förste användarens inköpsdatum.

• Garantin täcker alla material- och tillverkningsfel med undantag för batterier och laddare. Den omfattar inte: defekter uppkomna på normala förslitningsdelar såsom kullager, borstar, kablar, stickkontakter eller tillbehör som borrar, bits, sågklingor etc.; vidare skador eller defekter som uppkommit genom vanvård, olyckor eller vidtagna förändringar av produkten; ej heller kostnader för transport.

• Skador och/eller defekter som uppkommit på grund av felaktig användning av verktyget omfattas inte av garantibestämmelserna.

• Vi frånsäger oss allt ansvar för eventuell kroppsskada som uppstått på grund av felaktig användning av verktyget.

• Reparationer får endast utföras av en auktoriserad serviceverkstad för Powerplus verktyg.

• Ytterligare information kan erhållas per telefon på nummer 0032-3-292 92 90.

• Eventuella transportkostnader skall betalas av kunden, om inte annat har avtalats skriftligen.

• Likaledes kan inga garantianspråk ställas om skadan på apparaten uppkommit som en följd av åsidosatt underhåll eller överbelastning.

• Absolut undantagna från garantin är skador uppkomna genom vätska som trängt in, överdrivet utsättande för damm, medveten skada (avsiktlig eller genom grov vårdslöshet), olämplig användning (användning för ändamål för vilka apparaten inte lämpar sig), okunnig användning (t.ex. utan att respektera i denna bruksanvisning givna anvisningar), osakkunnig montering, blixtnedslag, felaktig nätspänning. Denna uppräkning gör inte anspråk på att vara fullständig.

• Godkända garantianspråk kan inte medföra förlängning av garantiperioden eller påbörjande av en ny garantiperiod i den händelse apparaten ersatts med en ny.

• Apparat eller delar som bytts ut under garantin, blir därigenom Varo NV:s egendom.

• Vi förbehåller oss rätten att avvisa alla garantiansökningar där inköpet inte kan bestyrkas eller om det står klart att produkten inte underhållits på rätt sätt (rena ventilationsspringor, kolborstarna regelbundet servade …)

• Inköpskvittot måste sparas som bevis för inköpsdatum.

• Verktyget, som inte får ha tagits isär, måste returneras till återförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastförpackning (om tillämpligt för produkten) tillsammans med inköpsbeviset.

• Batteripacken måste laddas minst en gång per månad för att kontinuerligt säkerställa bästa prestanda.

Då produkten tjänat ut får den inte lämnas med det vanliga hushållsavfallet utan ska deponeras på miljömässigt korrekt sätt och enligt gällande lokala bestämmelser. Elektriska produkter ska om möjligt deponeras till härför speciella återvinningscentraler. Kontakta lokala myndigheter eller din återförsäljare för närmare information.POWDP7010 SV Copyright © 2021 VARO S i d a | 11 www.varo.be

17 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Belgien, deklarerar härmed att, Produkt: Spikpistol/Häftpistol 20 V – Batteridriven Varumärke: PowerPlus Modell: POWDP7010 överensstämmer med väsentliga krav och andra relevanta bestämmelser i tillämpliga europeiska direktiv, baserat på tillämpningen av europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten gör denna deklaration ogiltig. Europeiska direktiv (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet): 2011/65/EU 2006/42/EC 2014/30/EU Europeiska harmoniserade standarder (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet): EN60745-1 : 2009 EN60745-2-16 : 2010 EN55014-1 : 2017 EN55014-2 : 2015 Ansvarig för den tekniska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Undertecknad agerar på uppdrag av företagets VD, Ludo Mertens Certifieringschef 17/09/2020, Lier - BelgienPOWDP7010 FI Copyright © 2021 VARO S i v u | 1 www.varo.be 1 KÄYTTÖ ........................................................................................... 3
