Produkttyp	Kabelloser Tacker/Nagler
Marke	PowerPlus
Modell	POWDP7010
Nennspannung	20 V
Stromversorgung	Lithium-Ionen-Akku (nicht enthalten)
Befestigungsart	Klammern und Nägel
Klammerngröße	15 – 25 mm
Nagelgröße	15 – 32 mm
Schlagfrequenz	30 Schläge/min
Schlagkraft	Einstellbar auf 6 Positionen
Motortyp	Mit Kohlebürsten
Schalldruckpegel	75 dB(A)
Schallleistungspegel	86 dB(A)
Vibrationen	3,6 m/s²
LED-Arbeitsleuchte	Ja
Lieferumfang	1 Nagler/Tacker, 100 Klammern 20 mm, 100 Nägel 20 mm, Bedienungsanleitung
Wartung	Lüftungsschlitze regelmäßig reinigen
Sicherheit	Schutzbrille tragen erforderlich, Nasensicherheitsvorrichtung
Garantie	36 Monate
Verwendung	Innenbereich, nicht professionell
Ladetemperatur	4 °C bis 40 °C
Akku-Lagertemperatur	5 °C bis 20 °C (ideal)

Häufig gestellte Fragen - POWDP7010 PowerPlus

Wie lade ich den Akku des PowerPlus POWDP7010 ?

Schließen Sie das Ladegerät (nicht enthalten) an eine Steckdose an. Setzen Sie den Akku in das Ladegerät ein. Die rote LED blinkt während des Ladevorgangs und wird dauerhaft grün, wenn der Ladevorgang abgeschlossen ist. Lassen Sie den Akku vor dem Gebrauch abkühlen.

Wie lege ich Klammern oder Nägel in den Tacker ein?

Entfernen Sie den Akku. Drücken Sie die Entriegelungslaschen an beiden Seiten des Magazins und ziehen Sie es heraus. Legen Sie eine Reihe Klammern oder Nägel in den Schlitz hinter der Düse ein, beachten Sie dabei die Markierung. Schieben Sie das Magazin wieder ein, bis es einrastet.

Wie stelle ich die Schlagkraft ein?

Verwenden Sie das Tiefeneinstellrad am Werkzeug. Drehen Sie es im Uhrzeigersinn, um die Kraft zu erhöhen (Position 1 = geringste, Position 6 = stärkste). Führen Sie Tests an einem ähnlichen Material durch, um die optimale Einstellung zu finden.

Was tun, wenn das Werkzeug nicht funktioniert?

Überprüfen Sie, ob der Akku richtig eingesetzt und geladen ist. Stellen Sie sicher, dass die Düse fest gegen das Werkstück gedrückt wird (Sicherheit aktiviert). Wenn das Magazin leer oder blockiert ist, entfernen Sie den Akku und überprüfen Sie die Befüllung.

Wie warte ich den Tacker PowerPlus POWDP7010?

Reinigen Sie die Lüftungsschlitze regelmäßig mit einem trockenen Tuch. Überprüfen Sie vor jedem Gebrauch auf beschädigte Teile. Bewahren Sie das Werkzeug an einem trockenen, gemäßigten Ort außerhalb der Reichweite von Kindern auf.

Kann ich Klammern oder Nägel anderer Marken verwenden?

Verwenden Sie nur Klammern und Nägel, die den angegebenen Abmessungen entsprechen: Klammern von 15 bis 25 mm, Nägel von 15 bis 32 mm. Die Verwendung ungeeigneter Befestigungsmittel kann das Werkzeug beschädigen oder zu Unfällen führen.

Ist das Werkzeug für den professionellen Einsatz geeignet?

Nein, dieses Werkzeug ist für den Hausgebrauch und den intermittierenden Betrieb ausgelegt. Es ist nicht für eine intensive professionelle Nutzung geeignet. Ein Dauerbetrieb von mehr als 15 Minuten kann zu Überhitzung führen.

Was tun, wenn der Akku die Ladung nicht hält?

Stellen Sie sicher, dass der Akku richtig im Ladegerät sitzt und das Ladegerät mit Strom versorgt wird. Wenn die Ladegerät-LED rot und grün blinkt, sind möglicherweise der Akku oder das Ladegerät beschädigt. Um die Lebensdauer zu verlängern, laden Sie den Akku mindestens einmal im Monat auf und lagern Sie ihn mit 40% Ladung.

Wie erkenne ich, ob der Akku geladen ist?

Der Akku verfügt über eine 3-LED-Anzeige. Drücken Sie die Anzeigetaste: 3 LEDs leuchten = vollständig geladen, 2 LEDs = 60%, 1 LED = fast entladen. Sie können auch durch Betätigen des Abzugs prüfen: wenn das Werkzeug normal funktioniert, ist der Akku ausreichend geladen.

Wo finde ich Ersatzteile für den PowerPlus POWDP7010?

Wenden Sie sich an Ihren Händler oder den PowerPlus-Kundendienst unter 0032 3 292 92 90. Verwenden Sie nur Originalteile, um Sicherheit und Garantie zu erhalten. Bewahren Sie Ihren Kaufbeleg auf.

BEDIENUNGSANLEITUNG POWDP7010 PowerPlus

DE DEUTSCH ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG

ES ESPANOL TRADUCCION DEL MANUAL DE INSTRUCCIONES ORIGINAL

5.2 Elektrische veiligkeit

11 TECHNISCHE GEGEVENS

1 EINSATZBEREICH 3
2 BESCHREIBUNG DER TEILE (ABB. A) 3
3 VERZEICHNIS DES VERPACKUNGSHALTS. 3
4 ERKLÄRUNG DER SYMBOLE 4

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE 4

5.1 Arbeitsplatz 4
5.2 Elektrische Sicherheit 4
5.3 Sicherheit von Personen 5
5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten 5
5.5 Wartung 6

6 BESONDERE SICHERHEITSHINWEISE FÜR KOMBIPISTOLE NAGLER/TACKER 6
7 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR AKKUS UND LADEGERÄTE 6
7.1 Akkus.. 6
7.2 Ladegerate.. 7
8 DEN AKLU LADEN UND EINSETZEN ODER HERAUSNEHMSN...7
8.1 Anzeigen am Ladegerät (Abb. 1) 7
8.2 Akku herausnehmen / einsetzen (Abb. 2) 8
8.3 Akku-Ladezustandsanzeige (Abb. 3) 8
9 MONTAGE UND 8
9.1 Klammern/Nagel einlagen (Abb. 4) 9
10 BETRIEB 9
10.1 Schlagkraftvorwahl (Abb. 5) 9
10.2 Klammer oder Nagel einschieben (Abb. 6) 9
11 TECHNISCHE DATEN 10
12 GERÄUSCHEMISSION 10
13 REINIGUNG UND WARTUNG 10
14 LAGERUNG 10

15 GARANTIE 11
16 UMWELT 11
17 KONFORMITÄTSERKLÄRUNG 12

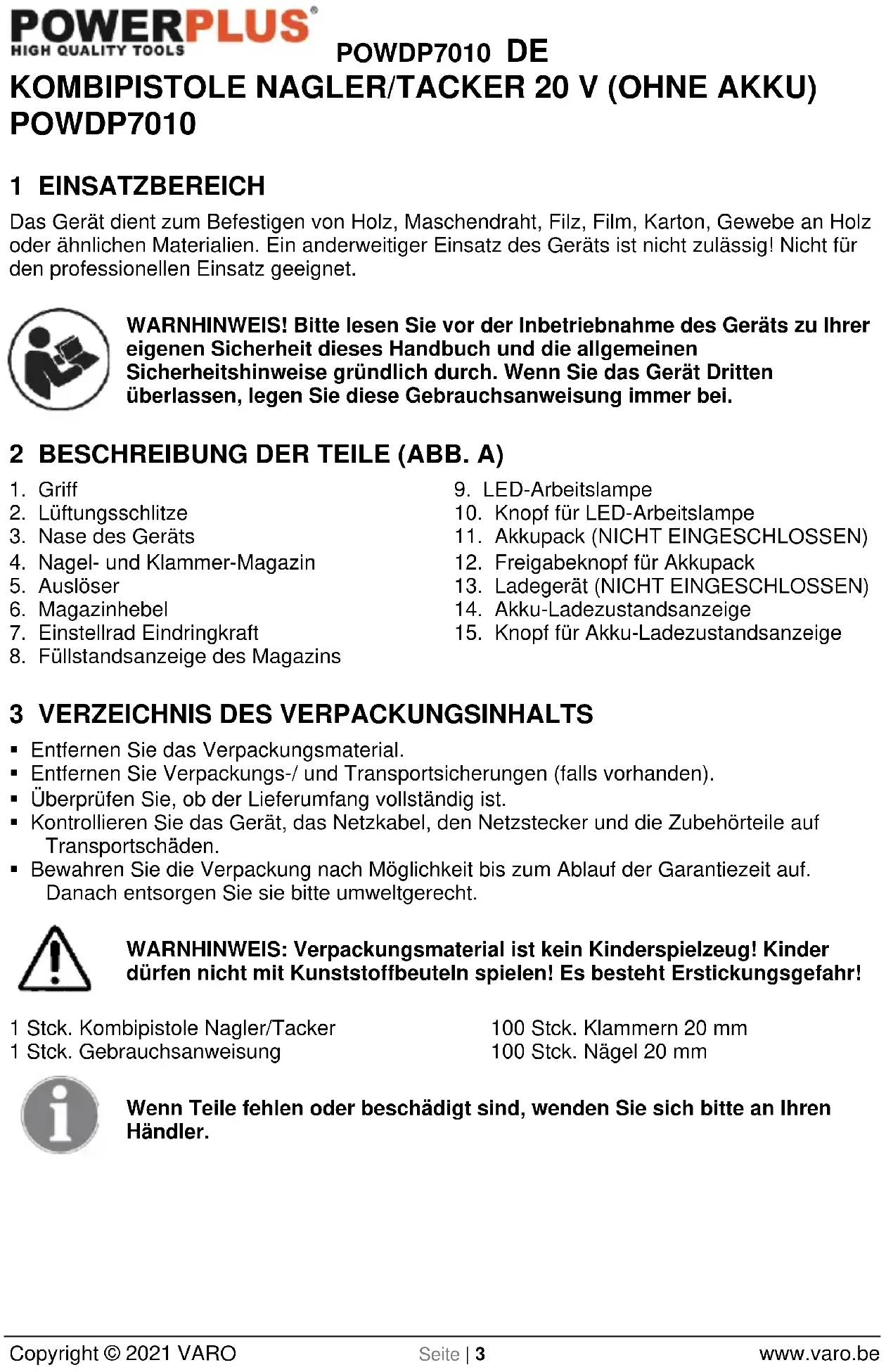

KOMBIPISTOLE NAGLER/TACKER 20 V (OHNE AKKU) POWDP7010

1 EINSATZBEREICH

Das Gerät dient zum Befestigen von Holz, Maschendraht, Filz, Film, Karton, Gewebe an Holz oder ähnlichen Materialien. Ein anderweitiger Einsatz des Geräts ist nicht zulässig! Nicht für den professionellen Einsatz geeignet.

WARNHINWEIS!itte lessen Sie vor der Inbetriebnahme des Gerats zu Ihrereigenen Sicherheit theses Handbuch und die allgemeinen Sicherheitshinweise grundlich durch. Wenn Sie das Gerat Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei.

2 BESCHREIBUNG DER TEILE (ABB. A)

1. Griff
2. Lüfungsschlitze
3. Nase des Geräts
4. Nagel- und Klammer-Magazin
5. Auslser
6. Magazinhebel
7. Einstellrad Eindringkraft

8. Füllstandsanzeige des Magazines

9. LED-Arbeitslampe

10. Knopf für LED-Arbeitslampe
11. Akkupack (Nicht EINGESCHLOSSEN)
12. Freigabeknopf für Akkupack
13. Ladegerät (NICTEINGESCHLOSSEN)
14. Akku-Ladezustandsanzeige
15. Knopf für Akku-Ladezustandsanzeige

3 VERZEICHNIS DES VERPACKUNGSHALTS

• Entfernen Sie das Verpackungsmaterial.
• Entferen Sie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät, das Netzkabel, den Netzstecker und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sieitte umweltgerecht.

WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder)dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr!

1 Stck. Kombipistole Nagler/Tacker

100 Stck. Klammern 20 mm

1 Stck. Gebrauchsanweisung

100 Stck. Nagel 20 mm

Wenn Teile fehlen oder beschädigt sind, wenden Sie sichitte an ihren Handler.

4 ERKLÄRUNG DER SYMBOLE

In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

	Warnhinweis: Verletzungsgefahr und Gefahr der Beschädigung des Geräts.	CE	Übereinstimmung mit den jeweils maßgeblichen Anforderungen der EU-Richtlinie(n).
MAX. 40°C	Anweisungen vor dem Gebrauch des Geräts möglich durchlen.		Klasse II - Doppelisolierung - Es wird kein geerdeter Stecker benötigt. (Gilt nur für Ladegerät)
	Umgebungstemperatur max. 40 °C. (Gilt nur für Akku)		Ladegerät und Akku dürfen nicht mit Wasser in Kontakt kommt.
	Akku und Ladegerät nur in geschlossenen Räumen benutzen.		Akkpack oder Ladegerät nicht ins Feuer werfen.
	Immer Schutzbrille/TRagen.		Schutzhandchuhe/TRagen.

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

Bitte lessen Sie alle Anweisungen und Warnhinweise genau durch. Die Nichteinhaltung von Anweisungen und Warnhinweisen kann zu einem Stromschlag, zu einem Brand und/oder zu schweren Verletzungen führen.itte haben Sie die Anweisungen und die Warnhinweise gut auf. Unter dem Begriff "Gerät" werden hier elektrisch betriebene Geräte verstanden, entweder mit Netzbetrieb (mit Netzkabel) oder mit Akkubetrieb (ohne Netzkabel).

5.1 Arbeitsplatz

• Den Arbeitsbereich immer sauber, gut aufgeräumt und gut ausgeleucht haben. Unordentliche und dunkle Bereiche sind unfallträchtig.

• Das Gerätarf nicht in explosiven Bereichen betrieben werden, wie z.B. im Umfeld von entflammbaren Flüssigkeiten, Gasen oder Stäuben. Das Gerät kann Funken verursachen, die die Stäube oder Dämpfe zur Explosion bringen können.

• Beim Arbeitsen mit dem Gerät müssen andere Personen, vor allem Kinder, immer einen Sicherheitsabstand einhalten. Bei einer Ablenkung durch andere können Sie die Kontrolle über das Gerät verlieren.

5.2 Elektrische Sicherheit

Die Netzspannung muss immer mit den entsprechenden Angaben zur Stromspannung auf dem Typenschild des Gerats übereinstimmen.

• Der Netzstecker des Geräts muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.

• Vermeiden Sie jeder Körperkontakt mit geerdeten Oberflächen, wie z.B. Rohre, Heizungen, Herde und Kühlschränke. Es besteht ein erhöhtes Risiko für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.

POWDP7010 DE

• Halten Sie das Gerät von Regen oder Nasse fern. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlags.
• Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, um es aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel immer von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.
• Wenn Sie mit dem Gerät im Freien arbeiten (müssen), verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlags.
• Wenn der Betrieb des Geräts in feuchter Umgebung nicht vermeidbar ist, verwenden Sie in jedem Fall einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.

5.3 Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrogerät. Benutzen Sie das Gerät nicht, wenn Sie mäde sind oder wenn Sie unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Geräts kann zu schweren Verletzungen führen.
• Tragen Sie eine persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen von persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Ohrenschutz, je nach Art und Einsatz des Geräts, verringgert das Verletzungsrisiko.
• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies leicht zu Unfallen führen.
• Entfernen Sie vor dem Einsatz des Geräts alle Einstellwerkzeuge oder Schraubenschlüssel. Ein Werkzeug oder ein Schlüssel, das/der in einem drehenden Geräteteil verblieben ist, kann zu Verletzungen führen.
• Vermeiden Sie jeder nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Gerät in unerwarteten Situationen better kontrollieren.
• Tragen Sie immer geeignete Arbeitskreidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Locker sitzende oder weite Kleidung, Schmuck oder lange Haare können leicht von den sich bewegenden Teilen erfasst werden.
• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer solchen Vorrichtung kann Gefährdungen durch Staub verringn.

5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten

• Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit nur dazu geeignetes Gerät. Mit dem passenden Gerät arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
• Benutzen Sie kein Gerät, dessen Schalter defekt ist. Ein Gerät, das sich nicht mehr ein oder ausschaltenlässt, ist gefährlich und muss repariert werden.
• Nehmen Sie den Netzstecker von der Steckdose ab und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.
• Bewahren Sie unbenutzte Geräte immer außerhalb der Reichweite von Kindern auf.
  Lassen Sie Personen, die mit thisem Gerät nicht vertraut sind oder die diese

POWDP7010 DE

Anweisungen nicht gelesen haben, das Gerät nicht benutzen. Elektrisch betriebene Geräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Warten Sie das Gerät regelmäßig, und pflegen Sie es gut. Kontrollieren Sie, dass die beweglichen Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Lassen Sie alle beschädigten Komponenten vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.
• Halten Sie Schneidwerkzeuge (Einsätze) scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
• Verwenden Sie das Gerät, das Zubehör, die Einsätze usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von elektrisch betriebenen Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5.5 Wartung

• Lassen Sie Ihr Gerät nur von einem qualifizierten Fachbetrieb mit Original-Ersatzteilen oder von unserem Kundendienst reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts gewährleistet bleibt.

6 BESONDERE SICHERHEITSHINWEISE FÜR KOMBIPISTOLE NAGLER/TACKER

• Sicherstellen, dass die Maschine ausgeschaltet ist oder der Akku herausgenommen wurde.
• Richten das Gerät nie auf Personen oder Tiere.
• Verwenden Sie nur Klammern oder Nagel, die für das Gerät geeignet sind.
• Vergewissern Sie sich, bevor Sie das Gerät verwenden, dass die Sicherheitsvorrichtung ordnungsgemäß Funktioniert.
• Setzen Sie die Sicherheitsvorrichtung außer Kraft (durch Blockieren usw.).
  Schalten Sie das Gerät während Pausen und nach Arbeitsende aus.
• Ohrenschutz tragen.
• Aktivieren Sie das Werkzeug erst dann, wenn es fest am Werkstück anliegt. Wenn das Werkzeug das Werkstück nicht richtig berührt, kann es sein, dass die Klammern oder Nagel von der zu tackernden Fläche abprallen.
• Verwenden Sie den Tacker nicht zur Befestigung von Stromkabeln. Das Gerät ist nicht zur Installation von Stromkabeln geeignet. Es kann die Isolierung von Kabeln beschädigen und dadurch Stromschlag oder Brand hervorrufen.

7 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR AKKUS UND LADEGERÄTE

7.1 Akkus

• Nie versuchen, den Akku zu öffnen.
• Nicht in Bereichen lagern, wo die Temperatur über 40^ steigen kann.
• Nur bei einer Umgebungstemperatur von 4-40 °C aufladen.
• Bewahren Sie die Akkus an einem trockenen und kühlen Platz (5-20 °C) auf. Akkus nie entladen lagern.
• Bei Li-Ion-Akkus ist es better, sie regelmäßig zu entladen und aufzuladen (mindestens 4x pro Jahr). Die ideale Ladekapazität beim langfristigen Einlagern von Li-Ion-Akkus beträgt 40%
• Beim Entsorgen von Akkus die Hinweise im Abschnitt "Umwelt" beachten.

POWDP7010 DE

• Kurzschluss vermeiden. Wenn durch ein metallenes Objekt der Pluspol (+) und der Minuspol (-) des Akkus direkt oder zufällig miteinander verbunden werden, wird der Akkua kurzgeschlossen. Die durch diesen starken Kurzschlussstrom entstehende Hitze kann zu einem Zerbrenchen der Ummantelung oder zu einem Brand führen.

• Akkus nie erhitzen. Wenn ein Akku über 100^ erhitz wird, konnen die Ummantelung, die Isolierung und andere Kunststoffkomponenten beschädigt werden. Dies kann zum Austreten von Batterieflüssigkeit und/oder zu einem internen Kurschluss führen, was ein Zerbrechen der Ummantelung oder einen Brand bewirken kann. Akkus dürfen auf keinen Fall durch Feuer entsorgt werden, weil dies zu einer Explosion und/oder schweren Verbrennungen führen kann.

• Unter extremen Bedingungen kann ein Austreten von Batterieflüssigkeit erfolgen. Wenn Flüssigkeit am Akku festgestellt wird, machen Sieitte Folgendes:

Die Flüssigkeit sorgfältig mit einem Tuch abwischen. Jegen Kontakt mit der Haut vermeiden.
- Wenn es doch zu einem Kontakt mit der Haut oder mit den Augen gekommen ist, machen Sieitte Folgenden:

√ Die betroffene Stellesofar mit Wasser abspulen. Den Bereich anschliebend mit einer milden Säure wie Zitronensaft oder Essig neutralisieren.
Bei einem Kontakt mit den Augen das Auge mindestens 10 Minuten lang mit reichlich klarem Wasser spulen. AnschlieBend einen Arzt aufsuchen.

Brandgefahr! Vermeiden Sie einen Kurzschluss des herausgenommen Akkus. Akkus nie durch Feuer entsorgen.

7.2 Ladegerate

• Nie versuchen, nicht aufladbare Batterien aufzuladen.
  Schadhafte Kabel sofort ersetzen
  Das Ladegerätarf nicht mit Wasser in Kontaktkommen.
  Das Ladegerat nicht offen.
  Das Ladegerat nicht untersuchen.
  Das Ladegerat ist nur fur die Verwendung in geschlossenen Räumen bestimmt.

8 DEN AKKU LADEN UND EINSETZEN ODER HERAUSNEHMSN

8.1 Anzeigen am Ladegerät (Abb. 1)

Das Ladegerät an die Steckdose anschließen:

• Grün anhaltend: Ladebereit.
• Rot blinkend: Laden.
• Grün anhaltend: Geladen.
• Grün und Rot anhaltend: Akku oder Ladegerät defekt.

Hinweis: Wenn der Akku nicht richtig passst,ihnitte ausschalten und sicherstellen, dass der Akkupack das richtige Modell fur diesen Ladegerät ist, so wie auf dem Spezifikationsblatt darestellt.Keinen anderen Akkupack oder irgendegenen Akkupack laden, der nicht richer ins Ladegerät passt.

1. Das Ladegerät und den zu ladenden Akkupack früig kontrollieren.
2. Am Ende des Ladevorgangs das Ladegerät vom Stromnetz trennen und den Akkupack herausnahmen.
3. Den Akkupack vor dem Einsatz vollig abkühlen lessen.

POWDP7010 DE

1. Das Ladegerät und den Akkupackinnen außerhalb der Reichweite von Kindern aufbewahren.

HINWEIS: Falls der Akku nach dem Dauerbetrieb im Werkzeug heißt wird, lessen Sie ein vor dem Laden auf Raumtemperatur abkühlen. Dadurch wird die Lebensdauer ihrer Akkus verlangert.

8.2 Akku herausnehmen / einsetzen (Abb. 2)

WARNHINWEIS: Bevor irgendwelche Einstellungen vorgenommen werden, sicherstellen, dass die Maschine ausgeschaltet ist oder der Akkupack entnommen wurde.

Das Werkzeug in einer und den Akkupack in der anderen Hand halten.
- Zum Einbauen: Den Akkupack in die Akkuhalterung drücken und hineinschieben. Dabei存在着, dass die Ent-/Verriegelung an der Akkurückseite einrastet und der Akku gesichert ist, bevor das Gerät in Betrieb genommen wird.
Zum Herausnehmen: Auf die Ent-/Verriegelung des Akkus drucken und gleichzeitig den Akkupack herausnehmen.

8.3 Akku-Ladezustandsanzeige (Abb. 3)

Am Akkupack befinden sich Akku-Ladezustandsanzeigen (14), mit denen der Ladezustand des Akkus überprüft werden kann, wenn auf den Knopf (15) gedrückt wird. Bevor das Gerät benutzt wird,itte auf den Ein-/Aus-Schalter drücken, um zu prufen, ob der Akku fur den ordnungsgemäBen Betrieb ausreichend geladen ist.

These 3 LED konnen den Ladezustand des Akkus anzeigen:

3 LED leuchten auf: Akku ist aufgeladen.
2 LED leuchten auf: Akku ist zu 60% geladen.

1 LED leuchtet auf: Akku ist fast entladen.

9 MONTAGE UND

WARNHINWEIS: Diese Kombipistole Nagler/Tacker ist NICHT zum Nageln bzw. Klammern in Beton, Mauerwerk, Stein oder Metall geeignet.

WARNHINWEIS: Nicht versuchen, Nagel oder Klammern abzuschieben, die sich im Bereich der Nase (3) verklemmt haben.

Warnhinweis! Den Akku aus dem Gerätnehmen, bevors mit Klammern/Nagel gefüllt wird

POWDP7010 DE

9.1 Klammern/Nagel einlegen (Abb. 4)

• Auf beiden Seiten auf den Magazinfreigabeknopf (a) drücken und das Magazin (b) herausziehen.
• Eine Klammer-/Nagelreihe (c) in den Schlitz (d)hinter dem Nasenstück einlagen.
  Die Klammern/Nagel vorsichtig in den Schlitz gemäß der Markierung (e) an der Nase anbringen.
  Das Magazin (b) wieder zurück ins Gerät drücken. Es rastet ein.

Achten Sie darauf, dass der Nagelstreifen am Boden des Magazines eingelegt werden muss. Die Nägel können sich verklemmen, wenn der Nagelstreifen in der falschen Position eingelegt wird.

10 BETRIEB

HINWEIS: Bei jedem Abschieben des Geräts muss der Sicherungsschalter (3) fest gegen das Werkstück gedrückt werden.

10.1 Schlagkraftvorwahl (Abb. 5)

• Mit dem Stellrad für die Schlagkraftvorwahl können Sie die benötigte Schlagkraft vorwahlen. Die erforderliche Schlagkraft ist von der Länge der Klammern oder Nagel und von der Festigkeit des Materials abhängig. Die optimale Schlagkrafteinstellung lässt sich durch practische Versuche ermittelt. Drehen Sie das Stellrad im Uhrzeigersinn, um die Schlagkraft zu erhöhen, und gegen den Uhrzeigersinn, um die Schlagkraft zu verringn, damit hat in Einstellung 1 die wichtige Kraft, Einstellung 6 hat die meiste Kraft.

10.2 Klammer oder Nagel einschieben (Abb. 6)

• Halten Sie den Tacker so gegen das Werkstück, dass die Nase des Tackers an der Stelle sitszt, wo die Klammer / der Nagel befestigt werden soll.
  Zum Einsatze der Klammer drucken Sie den Ausloser.
• Zusätzlicher Druck auf das Werkzeug verhindert Rückstoß und erhöht die auf die Nägel oder Klammern wirkende Kraft. Dies ist insbesondere wichtig, um zu gewährleisten, dass die Nägel oder Klammern bei einer harten Oberfläche vollständig eingeschlagen werden.

Nehmen Sie nach jedem Gebrauch samtliche Nagel/Klammern aus dem Magazin.

Das Elektrowerkzeug ist nur für den Kurzzeitbetrieb ausgelegt und erwartt sich bei Dauerbetrieb. Mit zunehmender Erwärung verringert sich die Schlagkraft. Lassen Sie deshalb das Elektrowerkzeug nach einer Betriebsdauer von (max.) 15 Minuten unter konstanter Belastung abkühlen.

Ihr Elektrotacker ist mit einem Kontaktschalter ausgestattet. Der Tacker kann dazu erst ausgelöst werden, wenn er auf den Werkgegenstand gedrückt wird.

11 TECHNISCHE DATEN

Nennspannung	20 V
Schlagzahl	30 / min
GröBe Klammern/Nägel	15-25 mm / 15-32 mm
Eintriebskraft	Einstellbar
Motor	Bürstenmotor

12 GERAUSCHEMISSION

Gerauschemissionswerte nach den einschlögigen Normen gemessen. (K=3)

Schalldruckpegel LpA 75 dB(A)

Schalleistungspegel LwA 86 dB(A)

WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden!

aw (Vibration)

3,6 m/s²

K = 1,5 m/s²

13 REINIGUNG UND WARTUNG

• Das Elektrowerkzeug erfordert keine besondere Wartung.
  Gerat und Luftungsschlitze stets sauber halten, um gut und sicher zu arbeiten.
• Vor Arbeiten an der Maschine vergewissem Sie sich, dass sich der Schalter in der "AUS-" Position befindet und der Netzstecker gezogen ist.

14 LAGERUNG

Die gesamte Maschine und das Zubehör müssen gründlich gereinigt werden.
Die Maschine immer außerhalb der Reichweite von Kindern einlagern. In stabiler Position an einem trockenen und sicheren Ort aufstellen, an dem extrem hohe oder extrem niedrige Temperaturen nicht auftreten konnen.
Die eingelagerte Maschine vor Sonneneinstrahlung schützen, nach Möglichkeit in abgedunkelten Bereichen aufstellen.
Die Maschine nicht in Säcke bzw. Planen aus Nylon oder Kunststoff einschlagen, weil sich dort Feuchtigkeit ausbilden kann.

POWDP7010 DE

15 GARANTIE

Gemäß den einschlagigen gesetzlichen Bestimmungen gewährren wir auf这点 Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.
- These Garantie deckt alle Material- oder Herstellungsehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfallen oder Abänderungen; und auch nicht die Transportkosten.
- Schaden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfls nicht unter diese Garantie.
- Wir lehnen jeder Haftung für Verletzungen ab, die infolge des unsachgemäßigen Gebrauchs des Geräts eingetreten sind.
- Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführrt werden.
Weitere Informationen erhalten Sie unter der Tel-No: 003232929290
Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei dess, Anderslautendes wurde schriftlich vereinhart.
- Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.
- Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermaßiges Eindringen von Staub, wissenschaftliche Beschädigung (absichtlich oder durch grobe Fahrlösigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzahlung erhebt keinen Anspruch auf Vollständigkeit.
- Wenn wir einem Garantieverlangen nachkommen, verlangert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.
- Altgeräte oder Alteile, die im Rahmen der Garantiarbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Yaro N.V.
- Wir behalten uns das Recht vor, ein Garantieverlangen zusückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. grepfegt wurde (unzureichende Reinigung der Luftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).
-itte haben Sie Ihren Kaufbeleg gut auf,denn er gilt als Nachweis des Kaufdatum.
- Das Gerät ist im Garantiefall dem Handler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zusückzugegeben.
- Ihr Werkzeug muss mindestens 1 x monatlich aufgeladen werden, um einen optimalen Betrieb zu gewährleisten.

16 UMWELT

Werfen Sie Ihr Elektrowerkzeug nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise.

Sie dürfen es nicht in den normalen Hausmüll geben, sondern Sie müssen es in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen halten.itte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshandler hinsichtlich des Recyclings.

17 KONFORMITÄTSERKLÄRUNG

varo

Hiermit erklaren wir, VARO - Vic. Van Rompuy N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät

Bezeichnung des Geräts: Kombipistole Nagler/Tacker 20 V - Akkubetrieben

Marke: PowerPlus

Modell-NO:POWDP7010

den grundlegenden Anforderungen und anderen einschlagigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit.

EU-Richtlinien (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):

2011/65/EU

2006/42/EC

2014/30/EU

Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):

EN60745-1:2009

EN60745-2-16:2010

EN55014-1:2017

EN55014-2:2015

Halter der Technischen Dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Der Unterzeichner handelt im Name der Geschäftsführung des Unternehmens,

Mertens Ludo

Ludo Mertens

7 LISÄTURVALLISUUSOHJEITA AKKUJA JA LATUREITA VARTEN

7.1 Akut
