MANUAL DE UTILIZADOR POWDP7010 PowerPlus

8 CARICAMENTO, INSERIMENTO O RIMOZIONE DELLA

8 CARICAMENTO, INSERIMENTO O RIMOZIONE DELLA BATTERIA

5.4 Manuseamento e emprego de ferramentas elétricas com precaução ...................... 5

8.1 Indicações de carga (Fig. 1) ........................................................................................ 7

8.2 Remoção / inserção do acumulador (Fig. 2) ............................................................... 8

10.1 Pré-seleção de força de impacto (Fig. 5) .................................................................... 9

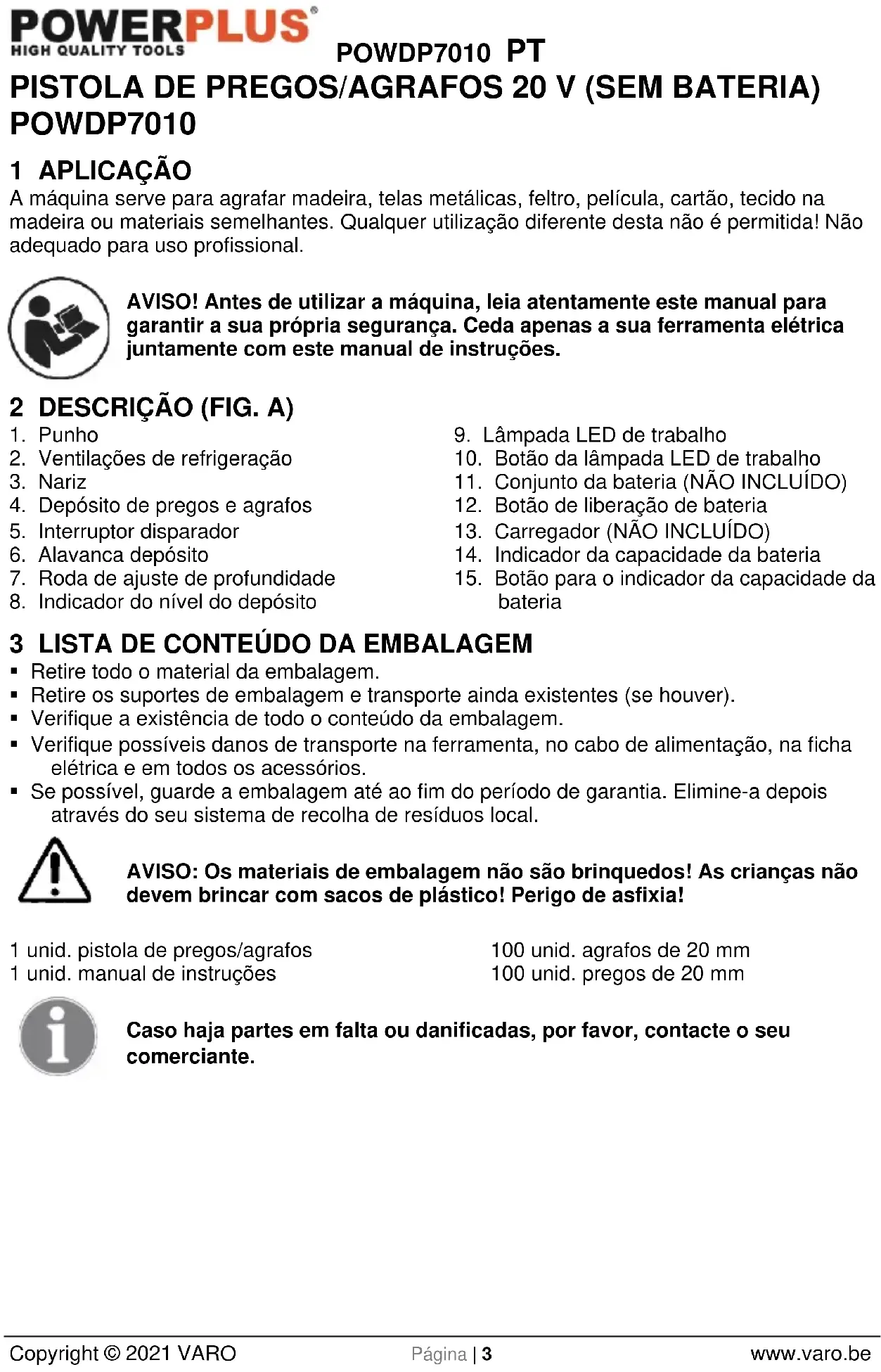

Copyright © 2021 VARO Página | 3 www.varo.be PISTOLA DE PREGOS/AGRAFOS 20 V (SEM BATERIA) POWDP7010 1 APLICAÇÃO A máquina serve para agrafar madeira, telas metálicas, feltro, película, cartão, tecido na madeira ou materiais semelhantes. Qualquer utilização diferente desta não é permitida! Não adequado para uso profissional. AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções. 2 DESCRIÇÃO (FIG. A)

2. Ventilações de refrigeração

8. Indicador do nível do depósito

9. Lâmpada LED de trabalho

10. Botão da lâmpada LED de trabalho

11. Conjunto da bateria (NÃO INCLUÍDO)

12. Botão de liberação de bateria

13. Carregador (NÃO INCLUÍDO)

14. Indicador da capacidade da bateria

15. Botão para o indicador da capacidade da

• Retire todo o material da embalagem.

• Retire os suportes de embalagem e transporte ainda existentes (se houver).

• Verifique a existência de todo o conteúdo da embalagem.

• Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios.

• Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local. AVISO: Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia! 1 unid. pistola de pregos/agrafos 1 unid. manual de instruções 100 unid. agrafos de 20 mm 100 unid. pregos de 20 mm Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante.POWDP7010 PT Copyright © 2021 VARO Página | 4 www.varo.be 4 SÍMBOLOS Neste manual e/ou na máquina são utilizados os seguintes símbolos:

Atenção: risco de ferimentos ou eventuais danos na ferramenta.

Em conformidade os requerimentos essenciais aplicáveis da(s) diretiva(s) europeia(s).

Leia cuidadosamente as instruções antes da utilização.

Máquina classe II – Isolamento duplo – Não necessita de tomada com terra (apenas para carregador).

Não exponha o carregador e o conjunto da bateria a água.

Use bateria e carregador apenas em salas fechadas.

Não queime o conjunto da bateria ou carregador.

Proteção obrigatória dos olhos.

Use luvas de proteção.

5 PROCEDIMENTOS GERAIS DE SEGURANÇA

Leia todos os avisos de segurança e todas as instruções. O não-cumprimento dos avisos e instruções podem provocar choque elétrico, incêndio e /ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O conceito utilizado a seguir de „Ferramenta elétrica” refere-se a ferramentas elétricas com cabo de alimentação ou alimentação por bateria (sem cabo elétrico).

5.1 Área de trabalho

• Mantenha a sua área de trabalho limpa e arrumada. A desordem e áreas de trabalho com pouca iluminação podem desencadear acidentes.

• Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas, as quais podem inflamar as poeiras ou vapores.

• Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Em caso de distração, pode perder o controlo sobre o aparelho.

5.2 Segurança elétrica

• Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de características.

• A ficha de ligação do aparelho tem que encaixar corretamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque elétrico.

• Evite o contacto físico com superfícies ligadas à terra, tais como tubagens, aparelhos de aquecimento, fogões e frigoríficos. Existe um risco agravado de choque elétrico, se tiver contacto físico com terra.

• Mantenha o aparelho afastado de chuva ou humidade. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.

• Não utilize o cabo elétrico para segurar ou pendurar o aparelho ou para puxar a ficha da tomada. Mantenha o cabo elétrico afastado do calor, óleo, arestas afiadas ou de peçasPOWDP7010 PT Copyright © 2021 VARO Página | 5 www.varo.be de aparelhos em movimento. Os cabos elétricos danificados ou dobrados aumentam o risco de choque elétrico.

• Se trabalhar com uma ferramenta elétrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque elétrico.

• Caso não seja possível evitar operar a ferramenta elétrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque elétrico.

5.3 Segurança pessoal

• Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta elétrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distração durante a utilização do aparelho pode provocar ferimentos graves.

• Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, assim como máscaras anti-poeiras, calçado de segurança antiderrapante, capacete de segurança ou proteção auricular, conforme o tipo e aplicação da ferramenta elétrica, diminui o risco de ferimentos.

• Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição “OFF (0)” (desligado), antes de inserir a ficha na tomada. Se tiver o dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente elétrica com o interruptor ativado, podem resultar acidentes.

• Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos.

• Não se sobrevalorize. Tenha atenção a uma postura correta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas.

• Use vestuário apropriado. Não use roupas largas nem joias. Mantenha o cabelo, roupa e luvas a trabalhar afastados de peças em movimento. As roupas soltas, joias ou cabelos compridos soltos podem ser apanhados pelas peças em movimento.

• Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados corretamente. A utilização destes dispositivos diminui os riscos associados a poeiras.

5.4 Manuseamento e emprego de ferramentas elétricas com precaução

• Não sobrecarregue o aparelho. Utilize a ferramenta elétrica indicada para o seu trabalho. Com a ferramenta elétrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas.

• Não utilize uma ferramenta elétrica com o interruptor danificado. Uma ferramenta elétrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada.

• Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho.

• Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas elétricas são perigosas, se forem utilizadas por pessoas inexperientes.

• Faça a manutenção do aparelho com cuidado. Inspecione se as peças móveis do aparelho funcionam corretamente e não bloqueiam, se as peças estão partidas ou danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar as peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorreta das ferramentas elétricas.POWDP7010 PT Copyright © 2021 VARO Página | 6 www.varo.be

• Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correta, bloqueiam menos e são mais fáceis de manusear.

• Utilize a ferramenta elétrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção as condições a trabalhar e a tarefa a executar. O emprego das ferramentas elétricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.

5.5 Assistência técnica

• Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém. 6 INDICAÇÕES DE SEGURANÇA ESPECÍFICAS PARA PISTOLAS

• Assegurar-se que a máquina está desligada ou que o acumulador foi removido.

• Nunca direcione a máquina para pessoas ou animais.

• Utilize apenas agrafos ou pregos adequados para a máquina.

• Ante de utilizar a máquina, certifique-se de que o dispositivo de segurança funciona corretamente.

• Nunca bloqueie o dispositivo de segurança.

• Desligue a máquina durante os intervalos e depois de terminar o trabalho.

• Utilize proteção auricular.

• Não ative a ferramenta exceto se a ferramenta estiver colocada firmemente na peça de trabalho. Se a ferramenta não estiver em contacto com a peça de trabalho, a pistola poderá ser afastada do seu alvo.

• Não use a pistola de agrafos para apertar cabos elétricos. Não está concebida para a instalação de cabos elétricos e pode danificar o isolamento dos cabos elétricos, provocando assim um choque elétrico ou perigo de incêndio. 7 INSTRUÇÕES DE SEGURANÇA ADICIONAIS PARA BATERIAS E CARREGADORES

• Nunca tente abrir por algum motivo.

• Não guarde em locais onde a temperatura possa exceder 40 ºC.

• Carregue apenas a temperaturas ambiente entre 4 ºC e 40 ºC.

• Armazene as suas baterias num local fresco e seco (5 °C - 20 °C). Nunca armazene baterias descarregadas.

• É recomendável descarregar e carregar novamente as baterias de iões de lítio regularmente (pelo menos, 4 vezes por ano). A carga ideal para o armazenamento a longo prazo da sua bateria de iões de lítio é de 40% da capacidade.

• Ao descartar as baterias, siga as instruções fornecidas na secção ‘’Proteger o ambiente''.

• Não provoque curto-circuitos. Caso seja efetuada uma ligação entre o terminal positivo (+) e o negativo (-) direta ou acidentalmente pelo contacto de objetos metálicos, a bateria sofre um curto-circuito seguindo-se uma corrente intensa que irá gerar calor que pode provocar rutura ou incêndio da caixa.

• Não aquecer. Se as baterias forem aquecidas acima de 100 ºC, a vedação, os separadores de isolamento e outros componentes de polímero podem ficar danificados resultando em fuga de eletrólito e/ou curto-circuito interno que gera calor provocando rutura ou incêndio. Mais ainda, não descarte as baterias no fogo pois pode ocorrer uma explosão e/ou queimaduras graves.POWDP7010 PT Copyright © 2021 VARO Página | 7 www.varo.be

• Em condições extremas pode ocorrer fuga da bateria. Se observar líquido na bateria, proceda como se segue: − Limpe cuidadosamente o líquido usando um pano. Evite o contacto com a pele. − Caso entre em contacto com os olhos, siga as instruções que se seguem: ✓ Lave imediatamente com água. Neutralize com um ácido suave como limão ou vinagre. ✓ Em caso de contacto com os olhos, lave abundantemente com água limpa por pelo menos 10 minutos. Consulte um médico. Perigo de incêndio! Evite o curto-circuito de contactos de uma bateria removida. Não queime a bateria.

• Nunca tente carregar baterias não recarregáveis.

• Substitua imediatamente cabos com defeito.

• Não abra o carregador.

• Não teste o carregador.

• O carregador destina-se unicamente a uso no interior. 8 CARREGAMENTO, INSERÇÃO OU REMOÇÃO DO ACUMULADOR

8.1 Indicações de carga (Fig. 1)

• Vermelho intermitente: a carregar.

• Verde contínuo: carregado.

• Verde e vermelho contínuo: acumulador ou carregador danificado. Aviso: caso o acumulador não encaixe corretamente, desconecte-o e certifique-se que o acumulador é o modelo correto para este carregador, tal como indicado na tabela de especificações. Não carregue qualquer outro acumulador ou qualquer outro acumulador que não encaixe de forma segura no carregador.

1. Controle frequentemente o carregador e o acumulador enquanto os mesmos estão

2. Quando terminado, remova o carregador da fonte elétrica e desconecte-o do

3. Deixe o acumulador arrefecer completamente antes de o utilizar.

4. Guarde o carregador e o acumulador em espaços interiores, fora do alcance das

crianças. AVISO: caso a bateria esteja quente depois do uso contínuo da ferramenta, permita que a mesma arrefeça para uma temperatura ambiente antes de a carregar. Tal irá prolongar a vida das suas baterias.POWDP7010 PT Copyright © 2021 VARO Página | 8 www.varo.be

8.2 Remoção / inserção do acumulador (Fig. 2)

ADVERTÊNCIA: certifique-se que a ferramenta está desligada ou remova o acumulador antes de efetuar qualquer ajuste.

• Segure a ferramenta com uma mão e o acumulador com a outra.

• Para instalar: puxe e deslize o conjunto de bateria para a porta da bateria, certifique-se que a trava na parte traseira da bateria encaixe no lugar e que a bateria esteja segura antes de iniciar o funcionamento.

• Para remover: pressione a trava da bateria e puxe, ao mesmo tempo, a bateria para fora.

8.3 Indicador da capacidade da bateria (Fig. 3)

Existem indicadores da capacidade da bateria (14) no acumulador e pode verificar o estado de capacidade da bateria se apertar o botão (15). Antes de utilizar a máquina, pressione por favor o interruptor de acionamento para verificar se o acumulador está suficientemente carregado para um funcionamento adequado. Esses 3 LED podem indicar o estado do nível de capacidade da bateria: Os 3 LED estão acesos: o acumulador está completamente carregado. Os 2 LED estão acesos: o acumulador está carregado a 60%. 1 LED está aceso: o acumulador está quase descarregado. 9 MONTAGEM E Aviso: Esta pistola de pregos/agrafos NÃO se destina a pregar ou agrafar em cimento, maçonaria, tijolos ou metal. Aviso: Não dispare se estiverem pregos ou agrafos bloqueados na secção do nariz (3). Aviso! Remover o acumulador antes de carregar o aparelho com agrafos/pregos

9.1 Carregar com agrafos/pregos (Fig. 4)

• Pressionar em ambos os lados o desbloqueio do depósito (a) e puxar para fora o depósito (b).

• Inserir uma fila de agrafos/pregos (c) na abertura (d) atrás do nariz.

• Com cuidado, colocar os agrafos/pregos na abertura, conforme a marca (e) no nariz.

• Empurrar de novo o depósito (b) para dentro do aparelho. Está a engrenar. Note que a fila de pregos deve ser colocada próximo da parte inferior do depósito. Os pregos podem ficar presos se a fila de pregos for colocada numa posição incorreta. 10 OPERAÇÃO Nota: sempre que dispara um prego/agrafo, a segurança (3) deve ser firmemente pressionada contra a peça de trabalho.POWDP7010 PT Copyright © 2021 VARO Página | 9 www.varo.be

10.1 Pré-seleção de força de impacto (Fig. 5)

• Com a pré-seleção da roda de ajuste de profundidade, é possível pré-selecionar a força de impacto necessária. A força de impacto necessária depende do comprimento dos agrafos ou pregos e da resistência do material. A definição da força de impacto ideal pode ser determinada através de um teste prático. Rode o botão no sentido dos ponteiros do relógio para aumentar a força de impacto e rode-o no sentido contrário ao dos ponteiros do relógio para reduzir a força de impacto, a configuração 1 tem a força mais fraca, a configuração 6 tem a maior força.

10.2 Disparar um agrafo ou prego (Fig. 6)

• Coloque a pistola de agrafos/pregos contra a peça de trabalho de modo que o nariz da pistola de agrafos se encontre onde pretende inserir o agrafo/prego.

• Para disparar a pistola de agrafos aperte o gatilho.

• A pressão adicional aplicada na parte dianteira da ferramenta irá evitar o recuo e aumentar a força aplicada aos pregos e agrafos. Isto é especialmente importante para garantir que o prego ou o agrafo é orientado durante todo o seu percurso numa superfície dura. Remova todos os pregos/agrafos do depósito até cada utilização. A máquina está concebida apenas para operação intermitente e irá aquecer se o uso for contínuo. A força de rastreamento é reduzida devido ao aquecimento, por isso, permita que a máquina arrefeça após 15 minutos (máx.) de operação contínua. Existe um interruptor de contacto na sua pistola de agrafos. O interruptor de contacto apenas permite que a pistola de agrafos seja ligada quando em contacto com a superfície do material.

Tensão nominal 20 V Nº de batimentos 30 /min Dimensão dos agrafos/pregos 15-25 mm / 15-32 mm Tipo de motor Escovado 12 RUÍDO Valores de emissão sonora, medidos em conformidade com a norma relevante. (K=3) Nível de pressão acústica LpA 75 dB(A) Nível de potência acústica LwA 86 dB(A) ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A). aw (Vibração) 3,6 m/s² K = 1,5 m/s²

13 LIMPEZA E MANUTENÇÃO

• A sua ferramenta não precisa de manutenção particular.

• Para um trabalho seguro e eficiente, mantenha sempre as ranhuras de ventilação limpas.

• Certifique-se sempre de que a ferramenta está desligada antes de efetuar algumas intervenções no equipamento.POWDP7010 PT Copyright © 2021 VARO Página | 10 www.varo.be 14 ARMAZENAMENTO

• Limpe cuidadosamente a máquina e respetivos acessórios na totalidade.

• Mantenha-a: afastada das crianças, numa posição estável e segura, num local seco e temperado, e evite as temperaturas demasiado elevadas ou demasiado baixas.

• Protege-a da luz direta. Se possível, mantenha a máquina num local escuro.

• Não a coloque em sacos de nylon, visto que pode incorrer no risco de formação de humidade. 15 GARANTIA

• Este produto tem uma garantia de acordo com as regulamentações legais para um período de 36 meses efetivos a partir da data de aquisição pelo primeiro utilizador.

• Esta garantia cobre todas as falhas do material ou produção, mas não inclui: baterias, carregadores, peças com defeito por desgaste de utilização normal, como suportes, escovas, cabos e tomadas ou acessórios como brocas, lâminas de serra, etc., danos ou defeitos que sejam resultado de utilização indevida, acidentes ou alterações, nem os custos de transporte.

• Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.

• Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.

• As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus.

• A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.

• Quaisquer custos de transporte devem sempre ser imputados ao cliente, exceto se acordado de outra forma por escrito.

• Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.

• Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorreta, queda de raio, voltagem de rede incorreta. Esta lista não é restritiva.

• Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.

• Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV.

• Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado corretamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade, ...)

• Deverá guardar o seu talão de compra como prova de aquisição do produto.

• A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra).

• A sua ferramenta tem de ser carregada, pelo menos, 1 vez por mês para garantir a operação ideal desta ferramenta.POWDP7010 PT Copyright © 2021 VARO Página | 11 www.varo.be 16 MEIO-AMBIENTE Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura. O lixo produzido pelas máquinas elétricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existam instalações adequadas. Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.

17 DECLARAÇÃO DE CONFORMIDADE

VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Bélgica, declara que, Designação do aparelho: Pistola de Pregos/Agrafos 20 V - operado a bateria Marca: PowerPlus Modelo nº.: POWDP7010 se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração. Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura): 2011/65/EU 2006/42/EC 2014/30/EU Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura): EN60745-1 : 2009 EN60745-2-16 : 2010 EN55014-1 : 2017 EN55014-2 : 2015 Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. O signatário atua em nome da administração da empresa, Ludo Mertens Certification Manager 17/09/2020, Lier - BelgiumPOWDP7010 NO Copyright © 2021 VARO Side | 1 www.varo.be 1 BRUKSOMRÅDE ............................................................................. 3
