BRUGSANVISNING POWDP7010 PowerPlus

4. Spiker- og krampemagasin

Bruk batteri og lader kun i lukkede rom.

Batteri og lader må ikke brennes.

• Plasser stiftemaskinen mot arbeidsstykket så stiftemaskinens nesestykke er der du vil at spikeren/krampen skal plasseres.

• Produkter eller deler som erstattes under garantien, tilfaller Varo NV.

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer ...................................... 5

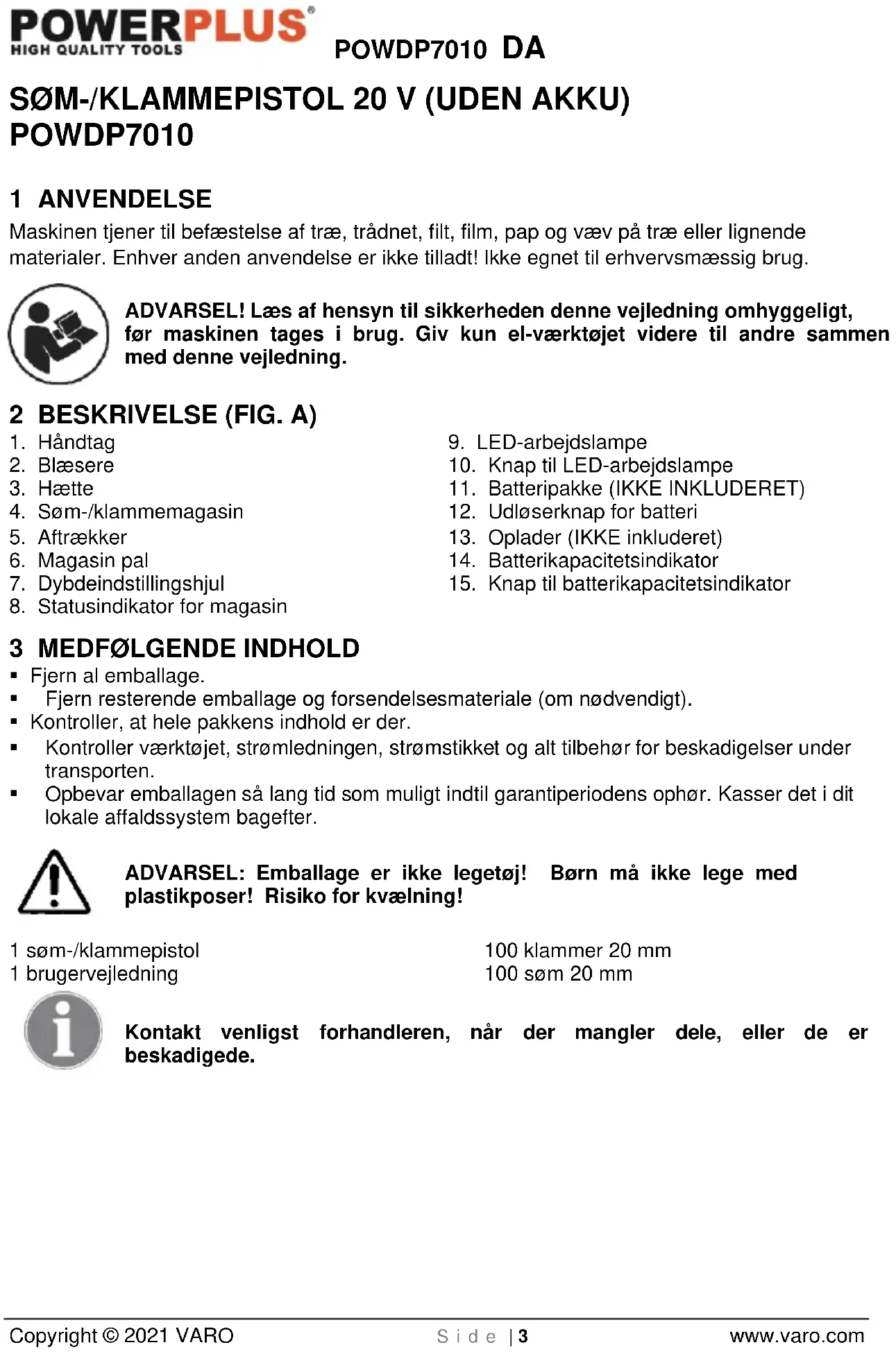

Copyright © 2021 VARO S i d e | 3 www.varo.com SØM-/KLAMMEPISTOL 20 V (UDEN AKKU) POWDP7010 1 ANVENDELSE Maskinen tjener til befæstelse af træ, trådnet, filt, film, pap og væv på træ eller lignende materialer. Enhver anden anvendelse er ikke tilladt! Ikke egnet til erhvervsmæssig brug. ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning. 2 BESKRIVELSE (FIG. A)

10. Knap til LED-arbejdslampe

• Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.

• Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter. ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning! 1 søm-/klammepistol 1 brugervejledning 100 klammer 20 mm 100 søm 20 mm Kontakt venligst forhandleren, når der mangler dele, eller de er beskadigede.POWDP7010 DA Copyright © 2021 VARO S i d e | 4 www.varo.com 4 SYMBOLFORKLARING I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:

Symboliserer risiko for personskader eller skader på værktøjet.

Læs vejledningen før brug.

Batteripakken må ikke udsættes for vand.

Brug kun batteriet og opladeren i lukkede rum.

Brænd ikke batteripakken eller opladeren.

Brug af øjenværn påkrævet.

Brug handsker. 5 GENERELLE SIKKERHEDSFORSKRIFTER OBS! Samtlige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begrebet „El- værktøj” i det følgende refererer til netdrevne el-værktøjer (med netkabel) eller batteridrevet (trådløst) el-værktøj.

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker.

• Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. El-værktøjer producerer gnister, som kan antænde støvet eller dampene.

• Hold børn og andre personer væk, mens el-værktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.

5.2 Elektrisk sikkerhed

• Kontroller altid at strømforsyningen svarer til spændingen på mærkepladen.

• Værktøjets tilslutningsstik skal passe ind i stikdåsen. Netstikket må ikke ændres på nogen måde. Brug ingen adapterstik sammen med apparater med beskyttelsesjording. Uændrede netstik og passende stikdåser reducerer faren for elektriske stød.

• Undgå kropskontakt med jordede overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget fare for elektriske stød, når kroppen er jordet.

• Hold værktøjet væk fra regn og fugtighed. Indtrængning af vand i et el-værktøj øger faren for elektriske stød.

• Netkablet må ikke misbruges til at bære værktøjet, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet væk fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.

• Hvis der arbejdes udendørs med et el-værktøj, må der kun bruges forlængerkabler, som er tilladt til udendørs anvendelse. Anvendelse af et forlængerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.POWDP7010 DA Copyright © 2021 VARO S i d e | 5 www.varo.com

• Hvis el-værktøjet skal anvendes et sted, hvor det er fugtigt, skal der anvendes en strømforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en reststrømsenhed reducerer risikoen for elektrisk stød.

5.3 Personlig sikkerhed

• Vær opmærksom. Hold øje med, hvad du gør, og brug el-værktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.

• Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter el-værktøjets art og anvendelse, reducerer faren for kvæstelser.

• Undgå utilsigtet ibrugtagning. Kontrollér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsyningen i tændt tilstand, kan der ske ulykker.

• Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en drejende del af værktøjet, kan forårsage kvæstelser.

• Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer.

• Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold håret, tøj og handsker væk fra bevægelige dele. Løst siddende tøj, smykker eller langt hår kan gribes af bevægelige dele.

• Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes støv.

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer

• Overbelast ikke værktøjet. Brug det el-værktøj, der er beregnet til det arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedre og mere sikkert inden for det oplyste ydelsesområde.

• Brug ikke el-værktøjer med defekte afbrydere. Et el-værktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.

• Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af værktøjet.

• El-værktøjer, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. El-værktøjer er farlige, hvis de anvendes af uerfarne personer.

• Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdte el-værktøjer.

• Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanter komme ikke til at sidde fast og er lettere at styre.

• Brug el-værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af el- værktøjer til andre anvendelser end de tiltænkte kan medføre farlige situationer.

• Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares.POWDP7010 DA Copyright © 2021 VARO S i d e | 6 www.varo.com

• Brug kun klammer eller søm, som er egnet til maskinen.

• Kontrollér, at beskyttelsesanordningen fungerer forskriftsmæssigt, inden maskinen bruges.

• Sikkerhedsanordningen må aldrig blokeres.

• Sluk for maskinen under pauser og efter arbejdets afslutning.

• Aktivér ikke værktøjet, medmindre værktøjet er placeret godt ind mod emnet. Hvis værktøjet ikke er i kontakt med emnet, kan fastgørelseselementet blive afbøjet væk fra dit mål.

• Brug ikke værktøjet til fastgørelse af elektriske kabler. Den er ikke designet til installation af elektriske kabler og kan beskadige isoleringen på kabler og derved forårsage elektrisk stød eller brandfare.

• Må aldrig åbnes – uanset grund.

• Må ikke opbevares på steder, hvor temperaturen kan overstige 40 °C.

• Må kun oplades ved omgivende temperaturer mellem 4 °C og 40 °C.

• Opbevar batterierne på et køligt, tørt sted (5 °C - 20 °C). Opbevar aldrig batterierne i afladet tilstand.

• Det er bedre for Li-ion-batterier at aflade og genoplade dem regelmæssigt (mindst 4 gange om året). Den ideelle opladning ved langtidsopbevaring af dit Li-ion batteri er 40 % af kapaciteten.

• Ved bortskaffelse af batterier, skal du følge instruktionerne i afsnittet "Beskyttelse af miljøet".

• Der må ikke forårsages kortslutninger. Hvis der oprettes forbindelse mellem den positive (+) og negative (-) terminal direkte eller via utilsigtet kontakt med metalgenstande, kortsluttes batteriet, og en intens strøm vil forårsage varmeudvikling, der kan føre til beskadigelse af batterihylsteret eller brand.

• Må ikke opvarmes. Hvis batterier opvarmes til over 100 °C, kan forseglende og isolerende separatorer og andre polymer-komponenter blive beskadiget og resultere i lækage og /eller intern kortslutning vil føre til varmegenerering, der forårsager brud eller brand. Desuden må batterierne ikke bortskaffes i ild, da dette kan medføre eksplosion og / eller intens brænd.

• Under ekstreme forhold kan der forekomme batterilækage. Hvis du bemærker væske på batteriet, skal du gøre følgende: − Tør forsigtigt væsken af med en klud. Undgå hudkontakt. − I tilfælde af kontakt med hud eller øjne skal du følge instruktionerne nedenfor. ✓ Skyl straks med rent vand. Neutraliser med en mild syre såsom citronsaft eller eddike. ✓ I tilfælde af øjenkontakt skal der skylles rigeligt med rent vand i mindst 10 minutter. Søg læge. Brandfare! Undgå at kortslutte kontakterne i et frakoblet batteri. Batteriet må ikke brændes.POWDP7010 DA Copyright © 2021 VARO S i d e | 7 www.varo.com

• Oplad aldrig ikke-genopladelige batterier.

• Defekte ledninger skal udskiftes øjeblikkeligt.

• Må ikke udsættes for vand.

• Opladeren må ikke åbnes.

• Der må ikke eksperimenteres med opladeren.

Slut opladeren til stikkontakten:

• Lyser grønt: klar til opladning.

• Blinker rødt: oplader.

• Lyser grønt: opladet.

• Lyser grønt og rødt: batteri eller oplader defekt. Bemærk: Hvis batteriet ikke passer ordentligt, skal du frakoble det og verificere, at batteripakken er den korrekte model til denne oplader som vist på specifikationen. Oplad ikke andre batteripakker eller en batteripakke, der ikke passer ordentligt i opladeren.

1. Overvåg oplader og batteripakke regelmæssigt, mens de er tilkoblet.

2. Træk opladerens stik ud, og frakobl opladeren fra batteripakken, når opladningen er

3. Lad batteripakken køle helt af, inden den bruges.

4. Opbevar opladeren og batteripakken indendørs og utilgængeligt for børn.

BEMÆRK: Hvis batteriet er varmt efter konstant brug i værktøjet, skal det køle af til rumtemperatur inden opladning. Dette forlænger dine batteriers holdbarhed.

8.2 Fjernelse/isættelse af batteri (Fig. 2)

ADVARSEL! Inden du foretager justeringer, skal du kontrollere, at maskinen er slukket, eller fjerne batteripakken.

• Hold værktøjet med den ene hånd og batteripakken med den anden.

• For at installere: Skyd batteripakken ind i batteriporten, og kontrollér, at frigørelsesriglen bag på batteriet går i hak, og at batteriet sidder ordentligt, inden du begynder at bruge det.

• For at fjerne: Tryk på batteriets frigørelsesrigel, og træk batteripakken ud samtidigt.

8.3 Batterikapacitetsindikator (Fig. 3)

Ved hjælp af batterikapacitetsindikatorerne (14) på batteripakken kan du kontrollere status for batteriets kapacitet ved at trykke på knappen (15). Inden du bruger maskinen, skal du trykke på afbryderen for at kontrollere, om batteriet har tilstrækkelig kapacitet til at fungere ordentligt. Disse 3 LED'er viser status for batteriets kapacitet: 3 LED’er er tændte: Batteri fuldt opladet. 2 LED’er er tændte: Batteri 60 % opladet. 1 LED er tændt: Batteri næsten afladet.POWDP7010 DA Copyright © 2021 VARO S i d e | 8 www.varo.com 9 SAMLING Advarsel: Søm-/klammepistolen er IKKE beregnet til brug i beton, murværk, sten og metal. Advarsel: Pistolen må ikke affyres, hvis søm eller klammer sidder fast i hætten (3). Advarsel! Fjern batteriet fra enheden, inden du tilføjer søm/klammer.

9.1 Ladning af klammer/søm (Fig. 4)

• Tryk magasinudløseren (a) ned på begge sider, og træk magasinet (b) ud.

• Sæt en række klammer/søm (c) i åbningen (d) bag næsestykket.

• Anbring forsigtigt klammerne/sømmene i åbningen i henhold til markeringen (e) på næsen.

• Skub magasinet (b) tilbage i enheden. Det klikker på plads. Bemærk, at sømlisten altid skal placeres tæt på bunden af magasinet. Sømmene kan sætte sig fast, hvis sømlisten er placeret i en forkert position. 10 BETJENING Bemærk: Hver gang du affyrer værktøjet, skal sikkerhedsmekanismen (3) trykkes ind mod arbejdsemnet.

10.1 Forvalg af hammerkraft (Fig. 5)

• Med dybdejusteringshjulet til forhåndsvalg er det muligt at forhåndsvælge den krævede hammerkraft. Den krævede hammerkraft afhænger af længden på hæfteklammerne eller sømmene og af materialets styrke. Den optimale indstilling af hammerkraften kan bestemmes gennem praktisk test. Drej grebet med uret for at øge hammerkraften, og drej det mod uret for at reducere hammerkraften. Indstilling 1 er den svageste kraft, indstilling 6 er den stærkeste kraft.

10.2 Affyring af klammer eller søm (Fig. 6)

• Placer værktøjet mod emnet, så næsestykket er der, hvor du vil have. klammerne/sømmene.

• Klem på aftrækkeren for at aktivere værktøjet.

• Yderligere tryk, der påføres fronten af værktøjet, forhindrer rekyl og øger den kraft, der bruges på søm eller klammer. Dette er især vigtigt for at sikre, at sømmet eller klammen drives hele vejen ind på en hård overflade. Fjern altid alle søm/klammer fra magasinet efter brug. Maskinen er kun designet til intermitterende brug og varmes op ved kontinuerlig brug. Sporekraften reduceres som et resultat af opvarmning. Lad derfor maskinen afkøle efter 15 minutters (maks.) kontinuerlig drift. Der er en kontaktafbryder i sømpistolen. Kontaktafbryderen gør det kun muligt at starte pistolen ved kontakt med materialets overflade.POWDP7010 DA Copyright © 2021 VARO S i d e | 9 www.varo.com 11 TEKNISKE DATA Netspænding 20 V Slagtal 30 / min Klamme-/sømstørrelse 15-25 mm / 15-32 mm Motortype Børstet 12 STØJ Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=3) Lydtryksniveau LpA 75 dB(A) Lydeffektniveau LwA 86 dB(A) BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A). aw (Vibrationsniveau) 3,6 m/s² K = 1,5 m/s²

• Sørg for, at værktøjet er afbrudt, før det indstilles. 14 OPBEVARING

• Rengør hele maskinen og dens ekstraudstyr grundigt.

• Opbevar maskinen uden for børns rækkevidde, i en stabil og sikker position, på et køligt og tørt sted, undgå for høje og for lave temperaturer.

• Maskinen må ikke udsættes for direkte sollys. Opbevar den om muligt i mørke.

• Maskinen må ikke opbevares i plastikposer, da dette vil opbygge fugtighed.POWDP7010 DA Copyright © 2021 VARO S i d e | 10 www.varo.com 15 GARANTI

• Produktet dækkes af garanti i henhold til gældende retlige bestemmelser i en periode på 36 måneder fra den første købers købsdato.

• Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.

• Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.

• Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.

• Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplus- værktøjer.

• Du kan altid få mere information på tlf. 00 32 3 292 92 90.

• Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.

• Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.

• Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.

• Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.

• Apparater eller dele, som udskiftes under garantien, bliver Varo NV's ejendom.

• Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster,…)

• Købskvitteringen skal opbevares som bevis på købsdatoen.

• Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseformede æske (hvis relevant for enheden) sammen med købsdokumentation.

• Værktøjet skal oplades mindst 1x om måneden for at sikre, at dette værktøj fungerer optimalt. 16 MILJØ Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde. Affald produceret af de elektriske maskiner må ikke behandles som normalt husaffald. Sørg for at genbruge det, hvor der findes egnede anlæg til det. Kontakt den lokale instans eller forhandleren for at få rådgivning om indsamling og bortskaffelse.POWDP7010 DA Copyright © 2021 VARO S i d e | 11 www.varo.com 17 KONFORMITETSERKLÆRING VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Belgien, erklærer hermed, at Apparatbeskrivelse: Søm-/Klammepistol 20 V – Batteridrevet Varemærke: PowerPlus Varenummer: POWDP7010 er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring. EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen): 2011/65/EU 2006/42/EC 2014/30/EU Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen): EN60745-1 : 2009 EN60745-2-16 : 2010 EN55014-1 : 2017 EN55014-2 : 2015 Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Undertegnede handler på vegne af selskabets administrerende direktør, Ludo Mertens Certification Manager 17/09/2020, Lier - BelgiumPOWDP7010 SV Copyright © 2021 VARO S i d a | 1 www.varo.be
