Produkttype	Elektrisk hæftemaskine / sømpistol
Mærke	PowerPlus
Model	POWX13800
Strømforsyning	220-240 V / 50 Hz
Nominel effekt	50 W
Slagfrekvens	30 slag/min
Hæftestørrelse	15-25 mm
Sømstørrelse	15-32 mm
Slagkraft	Justerbar (dybdehjul)
Beskyttelsesklasse	II (Dobbelt isolation)
Lydtryksniveau	80 dB(A)
Lydeffektniveau	92 dB(A)
Vibrationer	2,1 m/s² (usikkerhed K=1,5)
Nettovægt	Ca. 1,5 kg
Tilsigtet brug	Fastgørelse af træ, metalnet, filt, film, pap, stof på træ eller andre materialer
Vedligeholdelse	Regelmæssig rengøring af ventilationsåbninger og magasin
Sikkerhed	Obligatorisk brug af beskyttelsesbriller og handsker; tag stikket ud før lastning
Garanti	36 måneder
Reservedele	Kontakt PowerPlus autoriseret servicecenter

Ofte stillede spørgsmål - POWX13800 PowerPlus

Hvordan lader jeg hæfteklammer eller søm?

Før al håndtering, tag stikket ud af værktøjet. Tryk på magasinets håndtag, tag magasinet ud, indsæt en række hæfteklammer eller søm i åbningen bag næsen, sæt derefter magasinet tilbage på plads, indtil det klikker. Sørg for, at sømstrimlen er i den nederste del af magasinet.

Hvordan justerer jeg slagkraften?

Brug dybdehjulet (drejeknappen) på værktøjet. Drej med uret for at øge kraften, mod uret for at mindske den. Foretag test på et lignende materiale for at finde den optimale indstilling.

Hvorfor starter værktøjet ikke?

Kontroller, at værktøjet er tilsluttet en fungerende stikkontakt, og at tænd/sluk-knappen står på 'I'. Hvis ledningen eller stikket er beskadiget, skal det kontrolleres af en elektriker. En intern elektrisk fejl kræver reparation af en fagmand.

Hvad gør jeg, hvis hæfteklammer sætter sig fast?

Tag stikket ud. Brug kun hæfteklammer eller søm af anbefalet størrelse (15-25 mm til hæfteklammer, 15-32 mm til søm). Kontroller, at fastgørelsesmidlerne ikke er bøjede, og at alle skruer i næse/magasin er stramme. Hvis fremføringskanalen er slidt, skal delen udskiftes.

Kan jeg bruge hæftemaskinen på beton eller metal?

Nej, dette værktøj er ikke egnet til beton, murværk, mursten eller metal. Det er kun designet til at fastgøre bløde materialer (træ, filt, pap osv.) på træ eller lignende materialer.

Hvilken strømforsyningsspænding kræves?

Hæftemaskinen fungerer ved en spænding på 220-240 V med en frekvens på 50 Hz. Du kan bruge en forlængerledning, der er egnet til udendørs brug, om nødvendigt.

Skal jeg bære beskyttelse under brug?

Ja, det er obligatorisk at bære beskyttelsesbriller og handsker. Ved længere tids brug anbefales høreværn, da støjniveauet kan nå op på 92 dB(A).

Hvordan rengør jeg hæftemaskinen?

Tag stikket ud. Brug en tør klud eller en blød børste til at fjerne træstøv og spåner, især på ventilationsåbninger og magasinområdet. Brug ikke skrappe kemikalier.

Hvad er garantiperioden?

Garantien er på 36 måneder fra købsdatoen af den første bruger. Den dækker materiale- og fabrikationsfejl, men ikke normal slitage, skader som følge af forkert brug eller tilbehør.

Hvor finder jeg reservedele?

Kontakt et PowerPlus autoriseret servicecenter. Reparationer skal udføres af kvalificeret personale med originale dele. Gem dit købsbevis til eventuelle reklamationer.

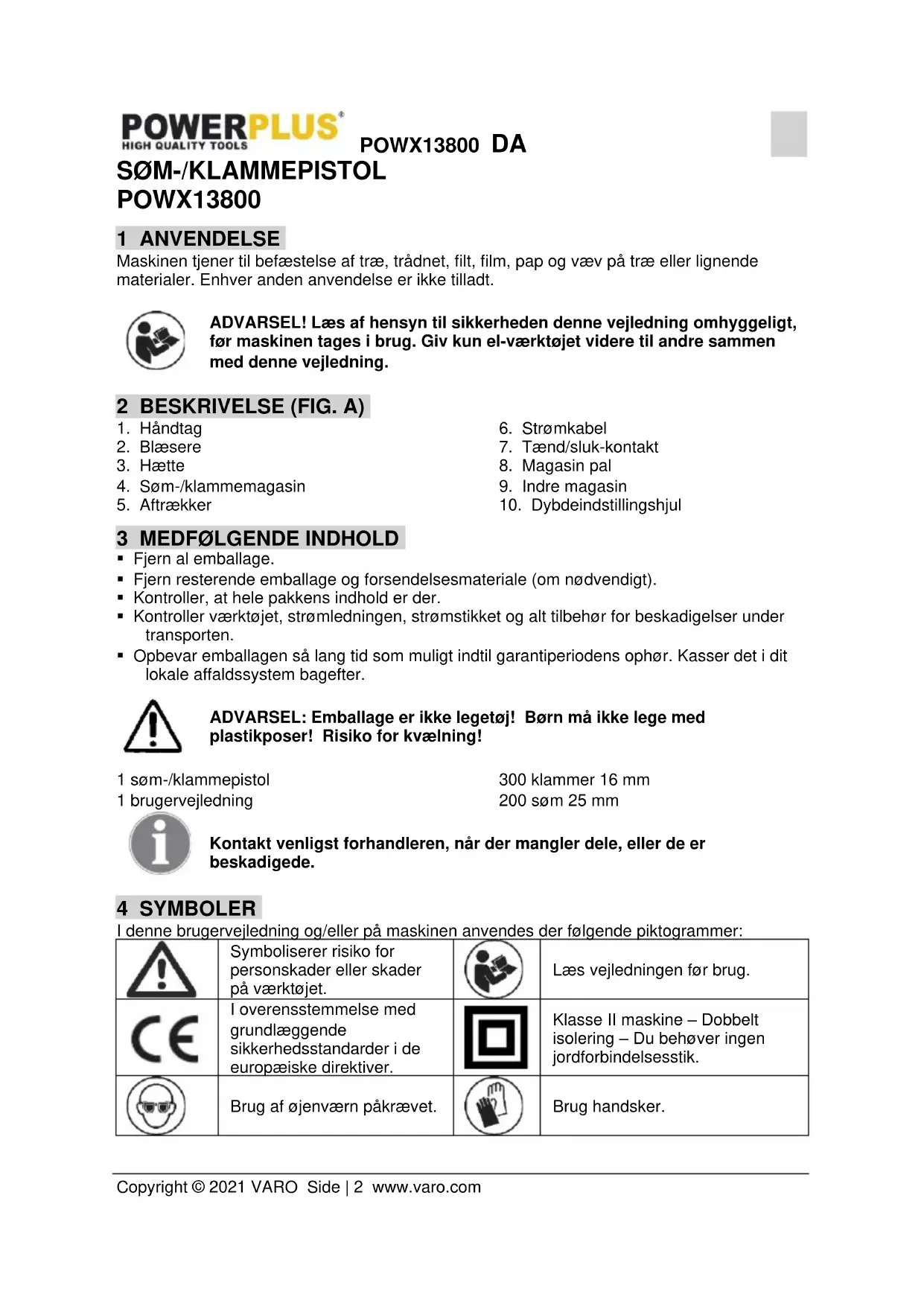

BRUGSANVISNING POWX13800 PowerPlus

Deretter må du kaste det i ditt lokale avfallssystem.

8.2 Slå på/av (Fig. 3)

- Produkter eller deler som erstattes under garantien, tilfaller Varo NV.

Maskinen tjener til befæstelse af træ, trådnet, filt, film, pap og væv på træ eller lignende materialer. Enhver anden anvendelse er ikke tilladt.

ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning.

2 BESKRIVELSE (FIG. A)

1. Håndtag
2. Blæsere
3. Hætte
4. Søm-/klammemagasin

5. Aftrækker

6. Strømkabel

7. Tænd/sluk-kontakt
8. Magasin pal
9. Indre magasin
10. Dybdeindstillingshjul

3 MEDF∅LGENDE INDHOLD

■ Fjern al emballage.
- Fjern resterende emballage og forsendelsesmateriale (om nødvendigt).
- Kontroller, at hele pakkens indhold er der.
- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
- Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning!

1 søm-/klammepistol

300 klammer 16 mm

1 brugervejledning

200 søm 25 mm

Kontakt venligst forhandleren, när der mangler dele, eller de er beskadigede.

4 SYMBOLER

I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:

		Symboliserer risiko for personskader eller skader på værktøjet.		Læs vejledningen før brug.
		I overensstemmelse med grundlæggende sikkerhedsstandarder i de europæiske direktiver.		Klasse II maskine – Dobbelt isolering – Du behøver ingen jordforbindelsesstik.
		Brug af øjenværn påkrævet.		Brug handsker.

5 ALMINDELIGE SIKKERHEDSANVISNINGER FOR EL-VÆRKT∅J

OBS! Samtlige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begrebet „Elværktøj” i det følgende refererer til netdrevne el-værktøjer (med netkabel) eller batteridrevet (trådløst) el-værktøj.

5.1 Arbejdsområde

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker.
• Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. El-værktøjer producerer gnister, som kan antænde støvet eller dampene.
• Hold børn og andre personer væk, mens el-værktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.

5.2 Elektrisk sikkerhed

Kontroller altid at strømforsyningen svarer til spændingen på mærkepladen.

• Værktøjets tilslutningsstik skal passe ind i stikdåsen. Netstikket må ikke ændres på nogen måde. Brug ingen adapterstik sammen med apparater med beskyttelsesjording. Uændrede netstik og passende stikdåser reducerer faren for elektriske stød.
• Undgå kropskontakt med jordede overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget fare for elektriske stød, när kroppen er jordet.
• Hold værktøjet væk fra regn og fugtighed. Indtrængning af vand i et el-værktøj øger faren for elektriske stød.
• Netkablet må ikke misbruges til at bære værktøjet, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet væk fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.
• Hvis der arbejdes udendørs med et el-værktøj, må der kun bruges forlængerkabler, som er tilladt til udendørs anvendelse. Anvendelse af et forlængerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.
• Hvis el-værktøjet skal anvendes et sted, hvor det er fugtigt, skal der anvendes en strømforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en reststrømsenhed reducerer risikoen for elektrisk stød.

5.3 Personlig sikkerhed

• Vær opmærksom. Hold øje med, hvad du gør, og brug el-værktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.
• Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter el-værktøiets art og anvendelse, reducerer faren for kvæstelser.
• Undgå utilsigtet ibrugtagning. Kontrollér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsvningen i tændt tilstand, kan der ske ulykker.
• Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en drejende del af værktøjet, kan forårsage kvæstelser.

• Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer.

• Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold håret, tøj og handsker væk fra bevægelige dele. Løst siddende tøj, smykker eller langt hår kan gribes af bevægelige dele.

• Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes støv.

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer

• Overbelast ikke værktøjet. Brug det el-værktøj, der er beregnet til det arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedre og mere sikkert inden for det oplyste ydelsesområde.
• Brug ikke el-værktøjer med defekte afbrydere. Et el-værktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.
• Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af værktøjet.
• El-værktøjer, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. El-værktøjer er farlige, hvis de anvendes af uerfarne personer.
• Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdte el-værktøjer.
• Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanter komme ikke til at sidde fast og er lettere at styre.
• Brug el-værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af el-værktøjer til andre anvendelser end de tiltænkte kan medføre farlige situationer.

5.5 Service

- Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares.

6 SÄERLIGE SIKKERHEDSHENVISNINGER FOR EL-SÖMPISTOLER

• Træk altid stikket ud af stikdåsen, inden klammer eller søm sættes i!
• Ret aldrig maskinen mod personer eller dyr.
• Brug kun klammer eller söm, som er egnet til maskinen.
• Kontrollér, at beskyttelsesanordningen fungerer forskriftsmæssigt, inden maskinen bruges.
• Sikkerhedsanordningen må aldrig blokeres.
• Sluk for maskinen under pauser og efter arbejdets afslutning.
• Brug høreværn.
• Aktivér ikke værktøjet, medmindre værktøjet er placeret godt ind mod emnet. Hvis værktøjet ikke er i kontakt med emnet, kan fastgørelseselementet blive afbøjet væk fra dit mål.
• Brug ikke værktøjet til fastgørelse af elektriske kabler. Den er ikke designet til installation af elektriske kabler og kan beskadige isoleringen på kabler og derved forårsage elektrisk stød eller brandfare.

7 SAMLING

Advarsel: Søm-/klammepistolen er IKKE beregnet til brug i beton, murværk, sten og metal.

Advarsel: Pistolen må ikke affyres, hvis søm eller klammer sidder fast i hætten (3).

Advarsel! Afbryd søm-/klammepistolen fra strømkilden, hver gang den lades.

7.1 Ladning af klammer/søm (Fig. 1)

• Hold i magasinets håndtag og træk magasinet ud.
• ndsæt en række klammer/søm i åbningen bag næsestykket.
• Skub det ladede magasin tilbage i enheden. Det klikker på plads.

Bemærk, at sømlisten altid skal placeres tæt på bunden af magasinet. Sømmene kan sætte sig fast, hvis sømlisten er placeret i en forkert position.

8 BETJENING

Når værktøjet er ladt, og du er klar til at begynde, skal du tilslutte søm-/klammepistolens strømkabel (6) til en stikkontakt.

Bemærk: Hver gang du affyrer værktøjet, skal sikkerhedsmekanismen (3) trykkes ind mod arbejdsemnet.

8.1 Forvalg af hammerkraft (Fig. 2)

- Med dybdejusteringshjulet til forhåndsvalg er det muligt at forhåndsvælge den krævede hammerkraft. Den krævede hammerkraft afhænger af længden på hæfteklammerne eller sømmene og af materialets styrke. Den optimale indstilling af hammerkraften kan bestemmes gennem praktisk test. Drej grebet med uret for at øge hammerkraften, og drej det mod uret for at reducere hammerkraften.

8.2 Tænding/slukning (Fig. 3)

• For at forsyne værktøjet med strøm skal du skubbe tænd/sluk-knappen til "I" -positionen.
• Sluk for værktøjet ved at flytte knappen til positionen "O".

8.3 Affyring af klammer eller som (Fig. 4)

• Sæt tænd/sluk-knappen i positionen ON.
• Placer værktøjet mod emnet, så næsestykket er der, hvor du vil have. klammerne/sømmene.
• Klem på aftrækkeren for at aktivere værktøjet.
• Yderligere tryk, der påføres fronten af værktøjet, forhindrer rekyl og øger den kraft, der bruges på søm eller klammer. Dette er især vigtigt for at sikre, at sømmet eller klammen drives hele vejen ind på en hård overflade.

Fjern altid alle søm/klammer fra magasinet efter brug.

Maskinen er kun designet til intermitterende brug og varmes op ved kontinuerlig brug. Sporekraften reduceres som et resultat af opvarmning. Lad derfor maskinen afkøle efter 15 minutters (maks.) kontinuerlig drift.

Der er en kontaktafbryder i sømpistolen. Kontaktafbryderen gør det kun muligt at starte pistolen ved kontakt med materialets overflade.

9 FEJLFINDING

Problem	Mulig årsag	Løsning
Værktøjet starter ikke	Ikke sluttet til strømforsyningen.Produktet er ikke tændt (ON)Produktkablet eller stikket er defektAndre elektriske fejl på produktet	Forbind til strømforsyningenTænd for værktøjetFå det kontrolleret af en specialiseret elektrikerFå det kontrolleret af en specialiseret elektriker
Produktet når ikke fuld effekt	Forlængerledningen er ikke egnet til brug med produktetStrømkilden har for lav spænding	Brug en ordentlig forlængerledningForbind til en anden strømkilde
Fastgørelseselementerne sidder fast i værktøjet	Fastgørelseselementer i forkert størrelseSlidt drivkanalBøjede fastgørelseselementerLøst magasin/næseskruerBeskadiget/revnet drivaggregat	Brug kun anbefalede fastgørelseselementerUdskift søm/klammerStop med at bruge disse fastgørelseselementerSpænd alle skruerneUdskift søm/klammer

10 TEKNISKE DATA

Netspænding	220-240 V / 50 Hz
Slagtal	30 / min
Mærkeeffekt	50W
Klamme-/sømstørrelse	15-25 mm / 15-32 mm
Hammerkraft	Justerbar
Beskyttelsesklasse	II

11 ST∅J

Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=3)

Lydtryksniveau LpA	80 dB(A)
Lydeffektniveau LwA	92 dB(A)

BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A).

aw (Vibrationsniveau)

2,1 m/s²

K = 1,5 ~m / s^2

12 VEDLIGEHOLDELSE

Bortset fra regelmæssig rensning er maskinen principielt vedligeholdelsesfri. Hold altid maskinen fri for træstøv og spåner. Vær især opmærksom på ventilationssprækkerne og området omkring magasinet.

13 GARANTI

- Produktet dækkes af garanti i henhold til gældende retlige bestemmelser i en periode på 36 måneder fra den første købers købsdato.

- Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.

- Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.

- Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøiet.

- Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplusværktøjer.

■ Du kan altid få mere information på tlf. 00 32 3 292 92 90.

- Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.

- Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.

- Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.

- Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegvndelsen af en ny garantiperiode, hvis apparatet udskiftes.

■ Apparater eller dele, som udskiftes under garantien, bliver Varo NV's eiendom.

- Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster...)

- Købskvitteringen skal opbevares som bevis på købsdatoen.

- Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseformede æske (hvis relevant for enheden) sammen med købsdokumentation.

14 MILJ∅

Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde. Maskinens enkelte dele må ikke bortskaffes som husholdningsaffald. Sørg for at genbruge disse, hvor der findes egnede anlæg til det. Kontakt de lokale myndigheder eller forhandleren for at få rådgivning om indsamling og bortskaffelse.

15 KONFORMITETSERKLÆRING

VARO N.V. – Vic. Van Rompuy N.V.- Joseph Van Instraat 9 – BE2500 Lier – Belgien, erklærer hermed, at

Apparatbeskrivelse: Søm-/klammepistol

Varemærke: POWERplus

er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring.

EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen):

2011/65/EU

2006/42/EC

2014/30/EU

Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen):

EN60745-1:2009

EN60745-2-16:2010

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2 : 2019

EN61000-3-11:2000

Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne af selskabets administrerende direktør,

Philippe Vankerkhove
