Producttype	Elektrische niet- en tacker
Merk	PowerPlus
Model	POWX13800
Voeding	220-240 V / 50 Hz
Nominaal vermogen	50 W
Slagfrequentie	30 slagen/min
Nietmaat	15-25 mm
Spijkerlengte	15-32 mm
Klapkracht	Instelbaar (dieptewiel)
Beschermingsklasse	II (Dubbel geïsoleerd)
Geluidsdrukniveau	80 dB(A)
Geluidsvermogensniveau	92 dB(A)
Trillingen	2,1 m/s² (onzekerheid K=1,5)
Netto gewicht	Ongeveer 1,5 kg
Beoogd gebruik	Bevestigen van hout, metaalgaas, vilt, folie, karton, stof op hout of andere materialen
Onderhoud	Regelmatige reiniging van ventilatiesleuven en magazijn
Veiligheid	Verplicht dragen van veiligheidsbril en handschoenen; uitschakelen voor laden
Garantie	36 maanden
Onderdelen	Neem contact op met een erkende PowerPlus service-afdeling

Veelgestelde vragen - POWX13800 PowerPlus

Hoe laad ik nietjes of spijkers?

Voordat u iets doet, koppel het gereedschap los. Druk de magazijnhendel in, verwijder het magazijn, plaats een rij nietjes of spijkers in de opening achter de neus, plaats het magazijn terug tot het klikt. Zorg ervoor dat de spijkerstrip in het onderste gedeelte van het magazijn zit.

Hoe stel ik de klapkracht in?

Gebruik het dieptewiel op het gereedschap. Draai met de klok mee om de kracht te verhogen, tegen de klok in om te verlagen. Voer proeven uit op een vergelijkbaar materiaal om de optimale instelling te vinden.

Waarom start het gereedschap niet?

Controleer of het gereedschap is aangesloten op een werkend stopcontact en dat de aan/uit-schakelaar op 'I' staat. Als de kabel of stekker beschadigd is, laat het dan controleren door een elektricien. Een interne elektrische fout vereist reparatie door een professional.

Wat te doen als nietjes vastlopen?

Koppel het gereedschap los. Gebruik alleen nietjes of spijkers van de aanbevolen maat (15-25 mm voor nietjes, 15-32 mm voor spijkers). Controleer of de bevestigingsmiddelen niet verbogen zijn en dat alle schroeven van de neus/magazijn zijn aangedraaid. Als het aandrijfkanaal versleten is, vervang dan het onderdeel.

Kan ik de nietmachine gebruiken op beton of metaal?

Nee, dit gereedschap is niet geschikt voor beton, metselwerk, baksteen of metaal. Het is alleen ontworpen voor het bevestigen van zachte materialen (hout, vilt, karton, enz.) op hout of vergelijkbare materialen.

Wat is de benodigde voedingsspanning?

De nietmachine werkt op een spanning van 220-240 V met een frequentie van 50 Hz. U kunt indien nodig een verlengsnoer gebruiken dat geschikt is voor buitengebruik.

Moet ik bescherming dragen tijdens gebruik?

Ja, het is verplicht een veiligheidsbril en handschoenen te dragen. Bij langdurig gebruik worden gehoorbeschermers aanbevolen omdat het geluidsniveau 92 dB(A) kan bereiken.

Hoe reinig ik de nietmachine?

Koppel het gereedschap los. Gebruik een droge doek of zachte borstel om houtstof en spanen te verwijderen, met nadruk op de ventilatiesleuven en het magazijngebied. Gebruik geen agressieve chemicaliën.

Wat is de garantieduur?

De garantie is 36 maanden vanaf de aankoopdatum door de eerste gebruiker. Het dekt materiaal- en fabricagefouten, maar niet normale slijtage, schade door verkeerd gebruik of accessoires.

Waar vind ik reserveonderdelen?

Neem contact op met een erkende PowerPlus service-afdeling. Reparaties moeten worden uitgevoerd door gekwalificeerd personeel met originele onderdelen. Bewaar uw aankoopbewijs voor eventuele claims.

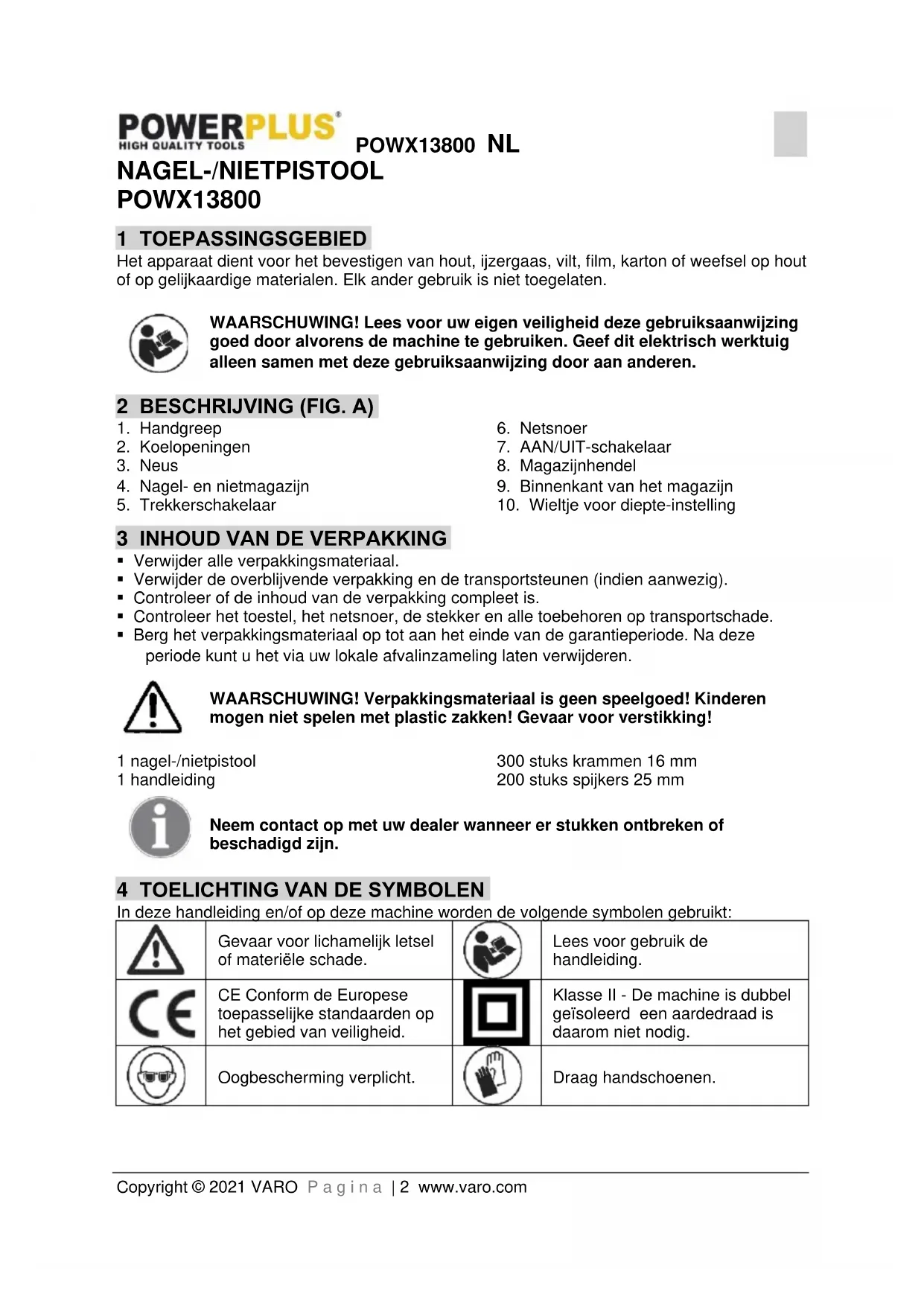

GEBRUIKSAANWIJZING POWX13800 PowerPlus

Het apparaat dient voor het bevestigen van hout, ijzergaas, vilt, film, karton of weefsel op hout of op gelijkaardige materialen. Elk ander gebruik is niet toegelaten.

WAARSCHUWING! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.

1. Handgreep
2. Koelopeningen
3. Neus
4. Nagel- en nietmagazijn

5. Trekkerschakelaar

6. Netsnoer

7. AAN/UIT-schakelaar
8. Magazijnhendel
9. Binnenkant van het magazijn
10. Wieltje voor diepte-instelling

3 INHOUD VAN DE VERPAKKING

■ Verwijder alle verpakkingsmateriaal.
- Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
- Controleer of de inhoud van de verpakking compleet is.
- Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
- Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze periode kunt u het via uw lokale afvalinzameling laten verwijderen.

WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking!

1 nagel-/nietpistool
1 handleiding

300 stuks krammen 16 mm

200 stuks spijkers 25 mm

Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

	Gevaar voor lichamelijk letsel of materiële schade.		Lees voor gebruik de handleiding.
	CE Conform de Europese toepasselijke standaarden op het gebied van veiligheid.		Klasse II - De machine is dubbel geïsoleerd een aardedraad is daarom niet nodig.
	Oogbescherming verplicht.		Draag handschoenen.

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften en veiligheidswaarschuwingen door. Het niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Bewaar de veiligheidswaarschuwingen en de instructies als referentie voor later. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

5.1 Werkplaats

• Hou de werkplaats opgeruimd en goed verlicht. Wanorde en een slecht verlichte werkplaats kunnen tot ongevallen leiden.
• Gebruik het apparaat niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrisch gereedschap brengt vonken voort die dergelijke stoffen of dampen kunnen laten ontbranden.
• Zorg dat er geen kinderen of andere personen in de buurt zijn als u het elektrisch apparaat gebruikt. Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.

5.2 Elektrische veiligheid

Controleer altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.

• De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanneer uw lichaam geaard is.
• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op elektrische schokken.
• Beschadig het snoer niet. Gebruik de kabel niet om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.
• Wanneer u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis vermindert het gevaar voor een elektrische schok.
• Wanneer het gebruik van het gereedschap in een vochtige omgeving niet te vermijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.

5.3 Veiligheid van personen

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.
• Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.
• Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt terwijl het ingeschakeld is, kan dat tot ongevallen leiden.

POWX13800 NL

• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt.
  Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.
• Overschat uzelf niet. Neem een veilige houding aan en zorg dat u uw evenwicht niet verliest. Zo kunt u het apparaat in een onverwachte situatie beter onder controle houden.
• Draag gepaste kleding. Draag geen wijde kleren en geen sieraden. Hou uw haar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren kunnen door bewegende delen worden gegrepen.
• Als er stofafzuig- en stofopvanginrichtingen kunnen worden gemonteerd, moet u ervoor zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijke inrichtingen doet de gevaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat niet. Gebruik voor uw werk het elektrische gereedschap dat daarvoor bestemd is. Elektrisch gereedschap zal beter presteren en veiliger werken wanneer het wordt gebruikt in situaties waarvoor het dient.
• Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden hersteld.
• Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires vervangt of het apparaat opbergt. Deze voorzorgsmaatregel voorkomt dat het apparaat ongewild wordt gestart.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat personen die niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing niet hebben gelezen, het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt.
• Ga zorgvuldig om met het apparaat. Controleer op verkeerd uitgelijnde of vastgelopen bewegende onderdelen, breuk of andere defecten die de werking van het gereedschap zouden kunnen beïnvloeden. Elektrisch gereedschap dat defect is moet hersteld worden. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Hou snijgereedschap scherp en zuiver. Zorgvuldig onderhouden snijgereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.
• Gebruik elektrisch gereedschap, accessoires, speciaal gereedschap en dergelijke meer in overeenstemming met deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situaties leiden.

5.5 Service

- Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u er zeker van dat het apparaat aan de veiligheidseisen blijft voldoen.

6 SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN VOOR NIET/NAGELAPPARATEN

• Alvorens krammen of spijkers in te brengen moet de stekker uit het stopcontact worden getrokken!
• Richt het apparaat nooit op personen of dieren.
• Gebruik alleen krammen en spijkers die geschikt zijn voor het apparaat.
• Ga voor u het apparaat gebruikt na of de veiligheidsvoorziening conform de voorschriften werkt.
  ■ Blokkeer de veiligheidsvoorziening niet.

POWX13800 NL

• Schakel het apparaat tijdens een werkonderbreking en op het einde van de werkzaamheden uit.
  ■ Draag gehoorbescherming.
  ■ Activeer het gereedschap niet voordat het stevig tegen het werkstuk is aangedrukt. Wanneer het gereedschap geen contact maakt met het werkstuk, kan het bevestigingsmiddel van het doel weggeschoten worden.
• Gebruik het nagel-/nietpistool niet voor het vastleggen van elektrische kabels. Het is niet bestemd voor het installeren van elektrische bedrading en het kan de isolatie van elektrische kabels beschadigen waardoor het een elektrische schok of brandgevaar kan opleveren.

7 MONTAGE

Waarschuwing: dit nagel-/nietpistool is NIET geschikt voor het nagelen of nieten in beton, metselwerk, stenen of metaal.

Waarschuwing: werk niet verder wanneer er nieten of nagels in het neusgedeelte (3) vastgelopen zitten.

Waarschuwing! Haal de stekker van het nagelpistool uit het stopcontact wanneer u het bijvult.

7.1 Nieten/nagels laden (Fig. 1)

• Druk de magazijnhendel in en trek het magazijn naar buiten.
• Stop een rij nieten/nagels in de opening achter het neusstuk.
• Duw het geladen magazijn terug in het toestel. Het klikt op zijn plaats vast.

Let erop dat de nagelstrip dicht tegen de onderkant van het magazijn geplaatst moet worden. De nagels kunnen vastlopen wanneer de nagelstrip in een verkeerde positie wordt geplaatst.

8 GEBRUIK

Wanneer het toestel met nagels of nieten geladen is en u klaar bent om te werken, stop de stekker (6) van het nagel-/nietpistool dan in het stopcontact.

Nota: telkens u het nagel-/nietpistool afvuurt, moet de veiligheid (3) stevig tegen het werkstuk worden aangedrukt.

8.1 Instelling slagkracht (Fig. 2)

- De benodigde slagkracht kan gekozen worden met het wieltje voor de diepte-instelling. De benodigde slagkracht hangt af van de lengte van de nieten of nagels en van de sterkte van het materiaal. De optimale slagkracht kunt u bepalen door het in de praktijk te testen. Draai het wieltje in wijzerzin om de slagkracht te verhogen en draai het in tegenwijzerzin om de slagkracht te verlagen.

8.2 In- en uitschakelen (Fig. 3)

• Om het gereedschap in te schakelen, duwt u de netschakelaar naar de "I"-stand.
• Om het uit te schakelen, duwt u de netschakelaar naar de "O"-stand.

8.3 Een niet of nagel schieten (Fig. 4)

• Zet de aan/uit-schakelaar in de AAN-stand.
• Plaats het nagel-/nietpistool tegen het werkstuk zodat het neusstuk van het nagel-/nietpistool zich op de plek bevindt waar u de nagel/niet wilt hebben.
• Bedien de trekker om het nagel-/nietpistool te laten schieten.
• Bijkomende druk op de voorkant van het gereedschap voorkomt terugslag en verhoogt de kracht op de nagels of nieten. Dit is vooral belangrijk om ervoor te zorgen dat de nagel of niet met de volle lengte in een hard oppervlak gedreven wordt.

Verwijder na gebruik alle nagels/nieten uit het magazijn.

Deze machine werd enkel ontworpen voor onderbroken gebruik en wordt warm bij continu gebruik. De slagkracht wordt beperkt wanneer ze opwarmt. Laat daarom de machine na (max.) 15 minuten continu gebruik afkoelen.

Er bevindt zich een contactschakelaar in uw nietpistool. Deze contactschakelaar laat het starten van het nietpistool enkel toe wanneer er contact gemaakt wordt met het materiaaloppervlak.

9 PROBLEEMOPLOSSING

Probleem	Mogelijke oorzaak	Oplossing
Apparaat start niet	Niet aangesloten op het netSchakelaar niet op AANSnoer of stekker defectEen ander elektrisch defect aan het apparaat	Sluit het op het net aanSchakel het apparaat INLaat het apparaat door een gespecialiseerde elektrotechnicus nakijkenLaat het apparaat door een gespecialiseerde elektrotechnicus nakijken
Apparaat haalt zijn volle kracht niet	Verlengsnoer niet geschikt voor gebruik met het apparaatNetspanning te laag	Gebruik een geschikt verlengsnoerSluit het op een ander stopcontact aan
Bevestigingsmiddelen lopen vast in het gereedschap	Verkeerde maat bevestigingsmiddelenSlagkanaal versletenVerbogen bevestigingsmiddelenLoszittende magazijn-/neusschroevenGebroken/verbrijzelde slagkop	Gebruik uitsluitend aanbevolen bevestigingsmiddelenVervang de nagel/nietStop met deze bevestigingsmiddelen te gebruikenZet alle schroeven vastVervang de nagel/niet

Nominale spanning	220-240 V / 50 Hz
Aantal slagen	30 / min
Opgenomen vermogen	50W
Kram-/spijkerlengte	15-25 mm / 15-32 mm
Slagkracht	Instelbaar
Beschermingsklasse	II

11 GELUID

Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standaard. (K=3)

Geluidsdrukniveau LpA	80 dB(A)
Geluidsvermogenniveau LwA	92 dB(A)

AANDACHT! Draag gehoorbeschermers wanneer het geluidsdrukniveau 85 dB(A) overschrijdt.

aw (Trilling):

2,1 m/s²

K = 1,5 ~m / s^2

12 ONDERHOUD

Het apparaat moet regelmatig worden gereinigd, maar is in principe onderhoudsvrij. Bescherm het apparaat steeds tegen houtstof en spaanders. Let daarbij vooral op de verluchtingsgleuf en het magazijngedeelte.

13 GARANTIE

- Dit product is, conform de wettelijke reglementeringen, gewaarborgd gedurende een periode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper. - Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.

- Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.

- Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.

- Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.

- Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.

- Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werd.

- Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.

- Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief.

- De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een nieuwe garantieperiode in geval van een vervanging van het toestel.

- Toestellen of onderdelen die onder waarborg vervangen werden, worden daardoor eigendom van Varo NV.

- We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).

- Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.

- Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop.

14 MILIEU

Wanneer uw machine na een lange gebruiksduur moet vervangen worden, werp ze dan niet bij het huishoudelijk afval maar doe dit op een milieuvriendelijke manier.

Afval van elektrische machines mag niet op dezelfde manier behandeld worden als het gewone huishoudelijke afval. Breng het naar een plek waar het gerecycleerd kan worden. Raadpleeg de plaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking.

15 CONFORMITEITSVERKLARING

VARO N.V. - Vic. Van Rompuy N.V.- Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,

Product: Nagel-/nietpistool

Handelsmerk: POWERplus

Model: POWX13800

voldoet aan de essentiële eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke niet-toegelaten modificatie van het apparaat maakt deze verklaring nietig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

2011/65/EU

2006/42/EC

2014/30/EU

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

EN60745-1 : 2009

EN60745-2-16 : 2010

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2 : 2019

EN61000-3-11:2000

Beheerder van de technische documentatie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

Philippe Vankerkhove

Regelgevings- en compliancemanager
