KÄYTTÖOHJE POWX13800 PowerPlus

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö ...................................................... 4

8.2 Virran kytkeminen päälle/pois päältä(kuva 3) ....................................................... 5

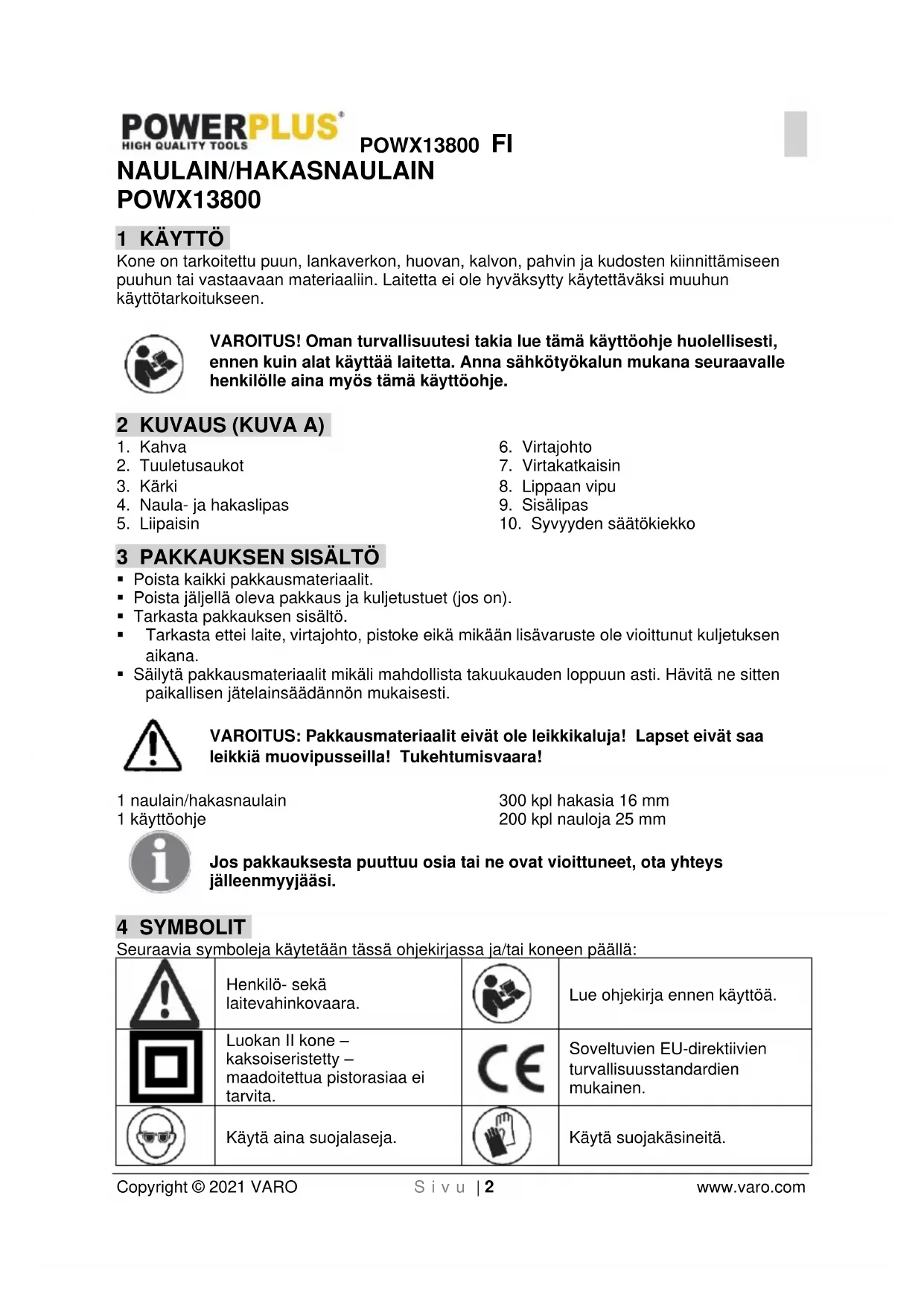

Copyright © 2021 VARO S i v u | 2 www.varo.com NAULAIN/HAKASNAULAIN POWX13800 1 KÄYTTÖ Kone on tarkoitettu puun, lankaverkon, huovan, kalvon, pahvin ja kudosten kiinnittämiseen puuhun tai vastaavaan materiaaliin. Laitetta ei ole hyväksytty käytettäväksi muuhun käyttötarkoitukseen. VAROITUS! Oman turvallisuutesi takia lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Anna sähkötyökalun mukana seuraavalle henkilölle aina myös tämä käyttöohje. 2 KUVAUS (KUVA A)

4. Naula- ja hakaslipas

10. Syvyyden säätökiekko

3 PAKKAUKSEN SISÄLTÖ

• Poista kaikki pakkausmateriaalit.

• Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).

• Tarkasta pakkauksen sisältö.

• Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana.

• Säilytä pakkausmateriaalit mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti. VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara! 1 naulain/hakasnaulain 1 käyttöohje 300 kpl hakasia 16 mm 200 kpl nauloja 25 mm Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi. 4 SYMBOLIT Seuraavia symboleja käytetään tässä ohjekirjassa ja/tai koneen päällä:

Henkilö- sekä laitevahinkovaara.

Lue ohjekirja ennen käyttöä.

Luokan II kone – kaksoiseristetty – maadoitettua pistorasiaa ei tarvita.

Soveltuvien EU-direktiivien turvallisuusstandardien mukainen.

Käytä aina suojalaseja.

Käytä suojakäsineitä.POWX13800 FI Copyright © 2021 VARO S i v u | 3 www.varo.com 5 YLEISET TURVALLISUUSOHJEET Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käyttöä. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sähköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Sana ”sähkötyökalu” tarkoittaa sähköverkkoon liitettäviä (johdollisia) sähkötyökaluja tai akkukäyttöisiä (johdottomia) sähkötyökaluja.

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Epäjärjestys ja huonosti valaistut työskentelyalueet ovat tapaturma-alttiita.

• Älä käytä laitetta räjähdysherkissä ympäristöissä, joissa on palavia nesteitä, kaasuja tai pölyä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.

• Varmista, että lähettyvillä ei ole lapsia eikä muita henkilöitä työkalun käytön aikana. Keskittymisen herpaantuessa voit menettää laitteen hallinnan.

5.2 Sähköturvallisuus

Tarkasta aina että verkkojännite vastaa valmistuskylttiin merkittyä jännitettä.

• Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkäänlaisia muutoksia. Älä käytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pienentävät sähköiskun vaaraa.

• Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, kun olet itse maadoitettu.

• Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sähköiskun vaaraa.

• Älä kanna äläkä ripusta laitetta johdosta äläkä irrota pistotulppaa pistorasiasta johdosta vetämällä. Pidä johto kaukana lämpölähteistä, öljystä, terävistä reunoista ja liikkuvista laitteiden osista. Vialliset ja sekaiset johdot lisäävät sähköiskun vaaraa.

• Jos käytät sähkötyökalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin hyväksytyn jatkojohdon käyttö pienentää sähköiskun vaaraa.

• Ellei sähkötyökalun käyttöä kosteissa tiloissa voida välttää, käytä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

5.3 Henkilöturvallisuus

• Ole varovainen. Keskity aina työhösi ja käsittele sähkötyökalua aina järkevästi. Älä käytä laitetta, kun olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen käytössä voi aiheuttaa vakavia tapaturmia.

• Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulosuojainten käyttö vähentää tapaturmien riskiä, kun ne on mitoitettu sähkötyökalun ominaisuuksia ja käyttötarkoitusta vastaaviksi.

• Varmista, että laitetta ei voi käynnistää vahingossa. Varmista, että virtakytkin on OFF- asennossa, ennen kuin liität pistokkeen pistorasiaan. Jos pidät sormea katkaisimella kantaessasi laitetta tai liität laitteen sähköverkkoon katkaisimen ollessa päällä, tapaturmien vaara on suuri.

• Irrota säätötyökalut ja ruuvitaltat, ennen kuin kytket laitteen päälle. Työkalu tai ruuvitaltta voi aiheuttaa tapaturmia ollessaan kiinnitettynä pyörivään laitteen osaan.

• Älä kurottaudu. Varmista, että seisot laitetta käyttäessäsi tukevalla alustalla ja että pystyt pitämään tasapainon koko ajan. Näin pystyt hallitsemaan laitteen myös ennalta arvaamattomissa tilanteissa.POWX13800 FI Copyright © 2021 VARO S i v u | 4 www.varo.com

• Käytä aina sopivia vaatteita. Älä käytä väljiä vaatteita tai koruja työskentelyn aikana. Varmista, että hiuksesi, vaatteesi ja käsineesi eivät pääse liikkuvien osien väliin. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni.

• Jos laitteeseen voidaan liittää pölynimuri ja keruulaite, varmista, että ne on kiinnitetty hyvin ja niitä käytetään oikein. Näiden laitteiden käyttö pienentää pölyn aiheuttamia vaaratilanteita.

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö

• Älä ylikuormita laitetta. Käytä työhön vain siihen tarkoitettua sähkölaitetta. Sopivan työkalun käytöllä työskentely sujuu paremmin ja turvallisemmin määritetyllä tehoalueella.

• Älä käytä sähkölaitteita, joiden virtakytkin on viallinen. Sähkölaite, jota ei voi enää kytkeä päälle tai/eikä pois, on vaarallinen ja se on korjattava.

• Irrota pistotulppa pistorasiasta, ennen kuin teet laitteeseen asetuksia, vaihdat lisävarusteita tai asetat laitteen säilöön. Näiden varotoimenpiteiden ansiosta laite ei pääse tahattomasti käynnistymään.

• Säilytä sähkölaitteet aina lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole perehtyneet sen käyttöön eivätkä näihin käyttöohjeisiin. Sähkölaitteet ovat vaarallisia, kun niitä käyttävät kokemattomat henkilöt.

• Huolla sähkölaiteet huolellisesti. Tarkasta, että liikkuvat laitteen osat toimivat moitteettomasti eivätkä jää jumiin, että laitteessa ei ole rikkoutuneita tai muita viallisia osia, että ne haittaavat laitteen toimintaa. Korjauta vioittuneet osat ennen laitteen käyttöä. Monet tapaturmat johtuvat puutteellisesti huolletuista sähkölaitteista.

• Pidä terät terävinä ja puhtaina. Huolellisesti huolletut terät, joiden leikkaavat reunat ovat teräviä, jumittavat vähemmän ja niitä on helpompi käyttää.

• Käytä sähkölaitetta, lisävarusteita, varateriä jne. näiden ohjeiden mukaisesti ja siten kuin tietyn laitetyypin käyttöohjeissa on neuvottu. Ota käytön aikana huomioon myös työskentelyolosuhteet ja suoritettava toimenpide. Sähkölaitteiden käyttö muuhun kuin määritettyyn käyttötarkoitukseen voi aiheuttaa vaaratilanteita.

• Korjauta laitteesi ainoastaan pätevällä ammattihenkilöllä, joka käyttää vain alkuperäisiä varaosia. Näin varmistat, että laitteesi on turvallinen sitä käytettäessä. 6 ERITYISIÄ TURVALLISUUSOHJEITA SÄHKÖKÄYTTÖISELLE NAULAIMELLE/HAKASNAULAIMELLE

• Irrota pistotulppa pistorasiasta aina ennen hakasten tai naulojen lisäämistä pyssyyn.

• Älä koskaan osoita laitteella ihmisiä tai eläimiä kohti.

• Käytä vain laitteeseen soveltuvia hakasia tai nauloja.

• Varmista ennen laitteen käyttöä, että suojalaitteet toimivat asianmukaisesti.

• Älä koskaan estä suojalaitteiden toimintaa.

• Kytke laite pois päältä taukojen ajaksi ja työskentelyn päätyttyä.

• Käytä kuulosuojaimia.

• Älä aktivoi työkalua, paitsi jos työkalu on tiukasti paikoilleen asetettu vasten työkappaletta. Jos työkalu ei ole kosketuksissa työkappaleen kanssa, kiinnitin saattaa siirtyä pois kohteesta.

• Älä käytä kiinnitystyökalua sähköjohtojen kiinnittämiseen. Sitä ei ole suunniteltu sähköjohtojen asentamiseen, ja se saattaa vahingoittaa sähköjohtojen eristystä ja aiheuttaa sähköiskun tai tulipalon.POWX13800 FI Copyright © 2021 VARO S i v u | 5 www.varo.com 7 KOKOONPANO JA Varoitus: Tämä naulain/hakasnaulain EI sovi naulaamiseen tai hakasnaulaamiseen betoniin, muuriin, tiiliin, tai metalliin. Varoitus: Älä ammu, jos lankanaulat tai hakaset ovat juuttuneet kiinni kärkiosaan (3). Varoitus! Irrota naulain virtalähteestä aina kun lataat sitä.

7.1 Naulojen tai hakasten lataaminen (kuva 1)

• Paina lippaan vipu alas ja vedä lipas ulos.

• Liitä naulojen/hakasten rivi aukkoon kärkiosan takana

• Työnnä ladattu lipas takaisin yksikköön. Se napsahtaa paikoilleen. Huomaa, että naulasarja on asetettava lähelle lippaan alaosaa. Naulat voivat jäädä jumiin, jos naulasarja on väärässä asennossa. 8 KÄYTTÖ Kun laite on ladattu kiinnittimillä ja olet valmis aloittamaan, liitä naulaimen/hakasnaulaimen virtajohto (6) pistorasiaan. Huom.: Aina kun ammut naulaimella / hakasnaulaimella, varmistin (3) on painettava lujasti työkappaletta vasten.

8.1 Iskuvoiman esivalinta (kuva 2)

• Syvyyden säätökiekon esivalinnalla voi säätää halutun iskuvoiman ennakkoon. Haluttu iskuvoima riippuu naulojen tai hakasten pituudesta ja materiaalin vahvuudesta. Optimaalisen iskuvoiman asetuksen voi määrittää käytännön testillä. Käännä nuppia myötäpäivään nostaaksesi iskuvoimaa ja vastapäivään laskeaksesi iskuvoimaa.

8.2 Virran kytkeminen päälle/pois päältä(kuva 3)

• Kytke työkalun virta päälle työntämällä virtakytkin “I” asentoon.

• Kytke työkalu pois päältä työntämällä virtakytkin “O” asentoon.

8.3 Naulojen ja hakasten ampuminen (kuva 4)

• Kytke virtakatkaisin päälle.

• Aseta kiinnitystyökalu työkappaletta vasten niin, että kiinnitystyökalun kärkiosa on siinä kohdassa, jossa haluat naulan/hakasen olevan.

• Ammu iskuri kiristämällä liipaisinta.

• Työkalun etuosaan kohdistettu lisäpaine ehkäisee takaiskua ja lisää nauloihin tai hakasiin kohdistuvaa voimaa. Tämä on tärkeää etenkin, kun halutaan varmistaa että naula tai hakanen uppoaa kokonaan kovaan pintaan.POWX13800 FI Copyright © 2021 VARO S i v u | 6 www.varo.com Poista kaikki naulat/hakaset lippaasta aina käytön jälkeen. Laite on suunniteltu vain ajoittaiseen käyttöön, ja se kuumenee jatkuvassa käytössä. Seurantavoima pienenee laitteen kuumetessa. Anna laitteen jäähtyä (enintään) 15 minuutin jatkuvan käytön jälkeen. Hakasnaulaimessa on kontaktikytkin. Sen avulla hakasnaulain käynnistyy vain, kun se on kontaktissa materiaalin pinnan kanssa. 9 VIANMÄÄRITYS Ongelma Mahdollinen syy Ratkaisu Laite ei käynnisty

• Laite ei ole kiinni virtalähteessä

• Laitetta ei ole kytketty PÄÄLLE

• Laitteen johto tai pistoke on viallinen

• Laitteessa on muu sähköinen vika

• Kytke laite virtalähteeseen

• Kysy neuvoa sähköteknikolta

• Kysy neuvoa sähköteknikolta Laite ei toimi täydellä teholla

• Jatkojohto ei sovellu laitteen käyttöön

• Virtalähteen jännite on liian alhainen

• Käytä sopivaa jatkojohtoa

• Kytke toiseen virtalähteeseen Kiinnittimet jumittuvat työkaluun

• Vääränkokoiset kiinnittimet

• Vääntyneet kiinnittimet

• Löystyneet lippaan/kärkiosan ruuvit

• Rikkinäinen/kolhiintunut ohjainkanava

• Käytä vain suositeltuja kiinnittimiä

• Vaihda naula/hakanen

• Älä enää käytä näitä kiinnittimiä

• Kiristä kaikki ruuvit

• Vaihda naula/hakanen 10 TEKNISET TIEDOT Nimellisjännite 220-240 V ~ / 50 Hz Iskunopeus 30 / min Nimellisteho 50W Hakasten/naulojen koko 15-25 mm / 15-32 mm Iskuvoima Säädettävä Suojausluokka

11 MELU Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K=3) Äänenpainetaso LpA 80 dB(A) Äänitehotaso LwA 92 dB(A) HUOMIO! Käytä kuulosuojaimia, kun äänenpaine on yli 85 dB(A). aw (Tärinätaso) 2,1 m/s² K = 1,5 m/s²POWX13800 FI Copyright © 2021 VARO S i v u | 7 www.varo.com 12 HUOLTO Laite on pääosin huoltovapaa. Laitteen moitteeton toiminta edellyttää kuitenkin säännöllistä puhdistamista. Pidä laite puhtaana puupölystä ja lastuista. Varmista erityisesti, että ilmastointiaukot ja lippaan alue ovat puhtaat 13 TAKUU

• Tälle tuotteelle on annettu lakisääteinen 36 kuukauden takuu, joka alkaa hankintapäivämäärästä, jolloin ensimmäinen käyttäjä on ostanut tuotteen.

• Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita, tulppia tai lisävarusteita kuten poria, poran teriä, sahan teriä jne.; vahinkoja tai vikoja, jotka johtuvat väärinkäytöstä, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myöskään kuljetuskustannuksia.

• Väärästä käytöstä johtuvat viat ja/tai vauriot eivät myöskään kuulu takuun piiriin.

• Pidätämme myös itsellämme oikeuden hylätä vaatimus, joka koskee työkalun väärästä käytöstä aiheutunutta ruumiillista vammaa.

• Korjaukset saa suorittaa vain Powerplus työkalujen valtuuttamassa huoltopisteessä.

• Lisätietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90.

• Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.

• Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödystä huollosta tai ylikuormituksesta.

• Takuun piiriin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liiallisesta pölystä, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), väärästä käytöstä (laitteelle sopimattomat käyttötarkoitukset), taitamattomasta käytöstä (esim. käsikirjan ohjeita ei noudateta), väärästä kokoamisesta, salaman iskusta, virheellisestä verkkojännitteestä. Tämä lista ei ole rajoittava.

• Vaatimusten hyväksyminen takuun piiriin kuuluvana ei voi koskaan johtaa takuukauden pidentämiseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.

• Laitteet tai osat jotka on vaihdettu takuun piiriin kuuluvana, ovat Varo NV:n omaisuutta.

• Pidätämme itsellämme oikeuden hylätä vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiiliharjojen säännöllinen huolto,…)

• Säilytä kassakuitti ostopäivämäärän tositteena.

• Työkalu on palautettava purkamattomana jälleenmyyjälle hyväksyttävän puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikäli käytettävissä tälle yksikölle) ostotositteen kera.

14 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudut poistamaan laitteen käytöstä pitkäaikaisen käytön jälkeen, älä hävitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen hävittämisestä ympäristöä suojaavalla tavalla. Sähkölaitteista jäävää romua ei saa hävittää tavallisen kotitalousjätteen tapaan. Vie se kierrätettäväksi mikäli mahdollista. Kysy neuvoa kierrätyksestä paikallisilta viranomaisilta tai jälleenmyyjältä.POWX13800 FI Copyright © 2021 VARO S i v u | 8 www.varo.com 15 YHDENMUKAISUUSILMOITUS VARO N.V. - Vic. Van Rompuy N.V.- Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, että Tuote: Naulain/hakasnaulain Tavaramerkki: POWERplus Malli: POWX13800 on yhdenmukaistettuihin eurooppalaisiin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen. Laitteen luvaton muokkaaminen johtaa tämän vakuutuksen mitätöitymiseen. Euroopan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka): 2011/65/EU 2006/42/EC 2014/30/EU Eurooppalaiset yhdenmukaistetut standardit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka): EN60745-1 : 2009 EN60745-2-16 : 2010 EN55014-1 : 2017 EN55014-2 : 2015
