Typ produktu	Elektrická sešívačka/hřebíkovačka
Značka	PowerPlus
Model	POWX13800
Napájení	220-240 V / 50 Hz
Jmenovitý výkon	50 W
Frekvence úderů	30 úderů/min
Velikost sponek	15-25 mm
Velikost hřebíků	15-32 mm
Síla úderu	Nastavitelná (kolečko hloubky)
Třída ochrany	II (Dvojitá izolace)
Hladina akustického tlaku	80 dB(A)
Hladina akustického výkonu	92 dB(A)
Vibrace	2,1 m/s² (nejistota K=1,5)
Hmotnost	Přibližně 1,5 kg
Určení použití	Upevňování dřeva, pletiva, plsti, fólie, lepenky, látky na dřevo nebo jiné materiály
Údržba	Pravidelné čištění větracích otvorů a zásobníku
Bezpečnost	Povinné nošení ochranných brýlí a rukavic; před plněním odpojte
Záruka	36 měsíců
Náhradní díly	Kontaktujte autorizovaný servis PowerPlus

Často kladené otázky - POWX13800 PowerPlus

Jak nabít sponky nebo hřebíky?

Před jakoukoli manipulací odpojte nářadí. Stiskněte páčku zásobníku, vysuňte zásobník, vložte řadu sponek nebo hřebíků do otvoru za špičkou, poté zacvakněte zásobník zpět na místo. Ujistěte se, že pás hřebíků je ve spodní části zásobníku.

Jak nastavit sílu úderu?

Použijte kolečko hloubky na nářadí. Otáčejte ve směru hodinových ručiček pro zvýšení síly, proti směru pro snížení. Proveďte zkoušky na podobném materiálu pro nalezení optimálního nastavení.

Proč nástroj nefunguje?

Zkontrolujte, zda je nářadí zapojené do funkční zásuvky a že vypínač zapnuto/vypnuto je v poloze 'I'. Pokud je kabel nebo zástrčka poškozená, nechte ji zkontrolovat elektrikářem. Vnitřní elektrická závada vyžaduje opravu odborníkem.

Co dělat, když se sponky zaseknou?

Odpojte nářadí. Používejte pouze sponky nebo hřebíky doporučené velikosti (15-25 mm pro sponky, 15-32 mm pro hřebíky). Zkontrolujte, zda nejsou spojovací prvky ohnuté a zda jsou všechny šrouby špičky/zásobníku utažené. Pokud je hnací kanál opotřebený, vyměňte díl.

Mohu použít sešívačku na beton nebo kov?

Ne, tento nástroj není vhodný na beton, zdivo, cihly nebo kov. Je určen pouze k upevňování měkkých materiálů (dřevo, plsť, lepenka atd.) na dřevo nebo podobné materiály.

Jaké je požadované napětí?

Sešívačka pracuje na napětí 220-240 V s frekvencí 50 Hz. V případě potřeby můžete použít prodlužovací kabel vhodný pro venkovní použití.

Musím při používání nosit ochranné pomůcky?

Ano, je povinné nosit ochranné brýle a rukavice. Při delším používání se doporučují chrániče sluchu, protože hladina hluku může dosáhnout 92 dB(A).

Jak vyčistit sešívačku?

Odpojte nářadí. Suchým hadříkem nebo měkkým kartáčem odstraňte dřevěný prach a třísky, se zaměřením na větrací otvory a oblast zásobníku. Nepoužívejte agresivní chemikálie.

Jaká je záruční doba?

Záruka je 36 měsíců od data nákupu prvním uživatelem. Pokrývá materiálové a výrobní vady, ale ne běžné opotřebení, poškození nesprávným použitím nebo příslušenství.

Kde sehnat náhradní díly?

Kontaktujte autorizovaný servis PowerPlus. Opravy musí provádět kvalifikovaný personál s originálními díly. Uschovejte si doklad o koupi pro případné reklamace.

NÁVOD K OBSLUZE POWX13800 PowerPlus

5.3 Osobna sigurnost

• Pri uporabi električnog alata budite oprezni i koncentrirajte se na posao koji obavljate, ponašajte se razumno. Ne koristite električni alat ako ste umorni ili pod utjecajem droge, alkohola ili lijekova. I mali trenutak nepažnje pri uporabi električnog alata može dovesti do ozbilinih ozlieda.
• Koristite zaštitnu opremu. Uvijek nosite zaštitu za oči. Zaštitna oprema poput maske protiv prašine, protuklizne sigurne obuće, kacige ili štitnika za uši, ako se pravilno koristi može umaniiti rizik od ozlieda.
• Izbjegavajte nehotično pokretanje alata. Prije priključivanja alata na izvor napajanja uvjerite se je li sklopka za uključivanje isključena. Nošenje električnog alata dok je prst na sklopki za uključivanje ili priključivanje aparata na električnu utičnicu dok je sklopka uključena može uzrokovati nezgode.

POWX13800 HR

1 OBLAST POUŽITÍ....2
2 POPIS (OBR. A)....2
3 OBSAH BALENÍ....2
4 SYMBOLY 2
5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ STROJE....3
5.1 Pracovní oblast....3
5.2 Elektrická bezpečnost....3
5.3 Osobní bezpečnost....3
5.4 Používání elektrických strojů a péče o ně....4
5.5 Servis....4
6 ZVLÁŠTNÍ BEZPEČNOSTNÍ POKYNY PRO ELEKTRICKÉ SPONKOVAČKY / NASTŘELOVAČKY 4
7 MONTÁŽ....5
7.1 Vložení sponek/hřebíku (obr. 1) 5
8 PROVOZ....5
8.1 Předvolba síly úderu (obr. 2)......5
8.2 Zapnutí/vypnutí (obr. 3)....5
8.3 Vystřelení sponky nebo hřebíku (obr. 4) 5
9 ŘEŠENÍ PROBLÉMŮ 6
10 TECHNICKÉ ÚDAJE....6
11 HLUČNOST....6
12 ÚDRŽBA....7
13 ZÁRUKA....7
14 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ......7
15 PROHLÁŠENÍ O SHODĚ 8

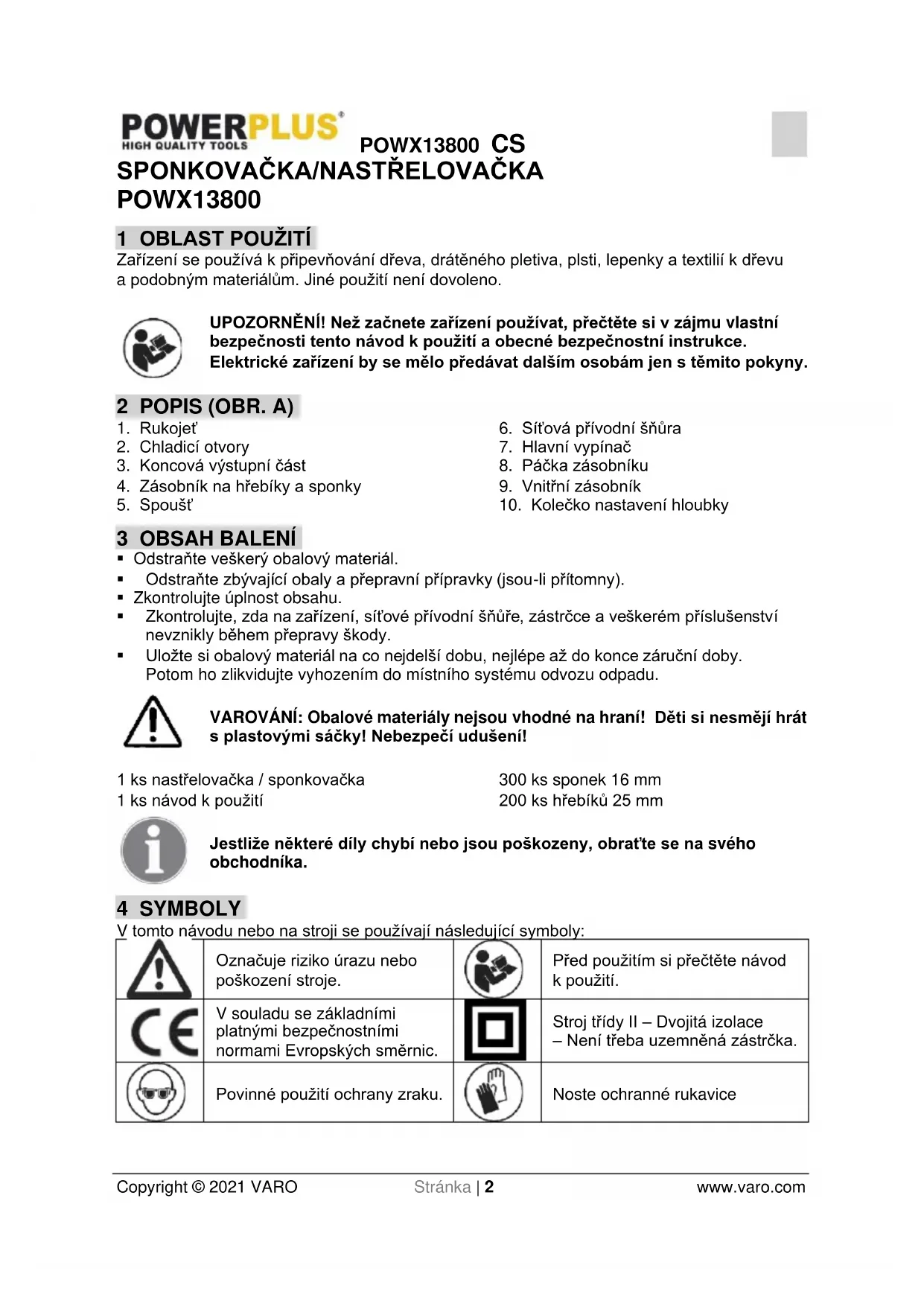

SPONKOVAČKA/NASTŘELOVAČKA POWX13800

1 OBLAST POUŽITÍ

Zařízení se používá k připevňování dřeva, drátěného pletiva, plsti, lepenky a textilií k dřevu a podobným materiálům. Jiné použití není dovoleno.

UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu vlastní bezpečnosti tento návod k použití a obecné bezpečnostní instrukce. Elektrické zařízení by se mělo předávat dalším osobám jen s těmito pokyny.

2 POPIS (OBR. A)

1. Rukojet'
2. Chladicí otvory
3. Koncová výstupní část
4. Zásobník na hřebíky a sponky

5. Spoušt'

6. Sít'ová přívodní šňůra

7. Hlavní vypínač
8. Páčka zásobníku
9. Vnitřní zásobník
10. Kolečko nastavení hloubky

3 OBSAH BALENÍ

• Odstraňte veškerý obalový materiál.
• Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).
  ■ Zkontrolujte úplnost obsahu.
  Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.
  Uložte si obalový materiál na co nejdelší dobu, nejlépe až do konce záruční doby. Potom ho zlikvidujte vyhozením do místního systému odvozu odpadu.

VAROVÁNÍ: Obalové materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!

1 ks nastřelovačka / sponkovačka

300 ks sponek 16 mm

1 ks návod k použití

200 ks hřebíků 25 mm

Jestliže některé díly chybí nebo jsou poškozeny, obrat'te se na svého obchodníka.

4 SYMBOLY

V tomto návodu nebo na stroji se používají následující symboly:

	Označuje riziko úrazu nebo poškození stroje.		Před použitím si přečtěte návod k použití.
	V souladu se základními platnými bezpečnostními normami Evropských směrnic.		Stroj třídy II – Dvojitá izolace – Není třeba uzemněná zástrčka.
	Povinné použití ochrany zraku.		Noste ochranné rukavice

5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ STROJE

Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržení upozornění a pokynů může vést k zásahu elektrickým proudem, požáru nebo vážnému úrazu. Uschovejte si všechna upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín „elektrický stroj“ v upozorněních znamená elektrický stroj připojený (kabelem) k síti nebo elektrický stroj provozovaný (bez kabelu) na akumulátor.

5.1 Pracovní oblast

• Udržujte pracoviště čisté a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.
• Neprovozujte elektrické stroje v prostředí s nebezpečím výbuchu, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické stroje produkují jiskry, které mohou prach nebo výpary zapálit.
• Při práci s elektrickým strojem udržujte děti a okolostojící osoby opodál. Mohou odvést vaši pozornost a ztratíte kontrolu nad strojem.

5.2 Elektrická bezpečnost

Vždy kontrolujte, zda napájení odpovídá napětí uvedenému na typovém štítku.

• Zástrčky elektrického stroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými stroji nepoužívejte redukce. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek.
• Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy, například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné.
• Nevystavujte elektrické stroje dešti nebo vlhkosti. Voda, která se dostane do elektrického stroje, zvyšuje riziko zasažení elektrickým proudem.
• S kabelem zacházejte opatrně. Nikdy stroj nenoste nebo netahejte na kabelu a nevytahujete zástrčku ze zásuvky tahem za kabel. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem.
• Pokud s elektrickým strojem pracujete venku, používejte prodlužovací kabel vhodný k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení elektrickým proudem.
• Je-li práce s elektrickým strojem na vlhkém místě nevyhnutelná, použijte proudový chránič (RCD). Použití proudového chrániče zmenšuje riziko zasažení elektrickým proudem.

5.3 Osobní bezpečnost

• Při práci s elektrickým strojem buďte pozorní, sledujte, co děláte, a řídte se zdravým rozumem. Nepracujte s elektrickým strojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým strojem může vést k vážnému zranění.
• Používejte ochranné pomůcky. Vždy si chraňte zrak. Kdykoliv to okolnosti vyžadují, použijte osobní ochranné bezpečnostní pomůcky, například respirátor, protiskluzovou bezpečnostní obuv, ochrannou přilbu nebo ochranu sluchu, omezíte tak možnost zranění.
• Vyhýbejte se nahodilému spuštění. Před zasunutím zástrčky do zásuvky zkontrolujte, že je vypínač v poloze vypnuto. Nošení strojů s prstem na vypínači a připojování strojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.

• Před spuštěním stroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického stroje může způsobit úraz.

• Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. To vám umožní mít stroj pod lepší kontrolou v neočekávaných situacích.

• Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech.
• Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu.

5.4 Používání elektrických strojů a péče o ně

• Neočekávejte od elektrického stroje něco, co nemůže splnit. Používejte elektrický stroj vhodný pro váš účel. Elektrický stroj vykoná svůj úkol lépe a bezpečněji při použití rychlostí, na kterou byl zkonstruován.
• Nepoužívejte elektrický stroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý elektrický stroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.
• Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním elektrických strojů odpojte zástrčku od zdroje energie. Tato preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického stroje.
• Nepoužívané elektrické stroje ukládejte mimo dosah dětí a nedovolte s nimi pracovat osobám, které nejsou obeznámeny se strojem ani s těmito pokyny. Elektrické stroje jsou v rukou neškolených uživatelů nebezpečné.
• Provádějte údržbu elektrických strojů. Kontrolujte, zda nejsou pohyblivé díly nesprávně seřízené nebo zadřené, zda nejsou prasklé a zda na nich není patrné nic, co by se mohlo dotknout provozu elektrického stroje. Při poškození nechte elektrický stroj před použitím opravit. Mnoho nehod způsobují právě nedostatečně udržované elektrické stroje.
• Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že by se řádně udržované řezné nástroje s ostrými břity někde zadrhly, a proto se ostré nástroje snáze ovládají.
• Používejte elektrický stroj, příslušenství, nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického stroje; přitom berte v úvahu pracovní podmínky a práci, kterou je třeba vykonat. Použití elektrického stroje způsobem jiným, než pro který je určen, může vytvořit potenciálně nebezpečnou situaci.

5.5 Servis

- Servisní práce na elektrickém stroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak zajistíte, že stroj bude i nadále bezpečný.

6 ZVLÁŠTNÍ BEZPEČNOSTNÍ POKYNY PRO ELEKTRICKÉ SPONKOVAČKY / NASTŘELOVAČKY

• Před vkládáním sponek nebo hřebíků je třeba vždy vytáhnout zástrčku ze zásuvky.
• Nikdy zařízením nemiřte na osoby nebo zvířata.
• Používejte pouze svorky nebo hřebíky vhodné pro dané zařízení.
• Před použitím zařízení se ujistěte, že je bezpečnostní mechanismus funkční.
• Nikdy neblokujte bezpečnostní mechanismus.
  Během přestávky nebo po dokončení práce vždy zařízení vypněte.

■ Noste ochranu sluchu.

- Zařízení nespouštějte, dokud není pevně umístěno proti obrobku. Pokud není zařízení v kontaktu s obrobkem, může být sponka odchýlena mimo cíl.

- Nepoužívejte sponkovačku k upevnění elektrických kabelů. Není navržena k instalaci elektrických kabelů a může poškodit jejich izolaci, także dojde k nebezpečí poranění elektrickým proudem nebo požáru.

7 MONTÁŽ

Varování: Tato sponkovačka/nastřelovačka NENÍ vhodná pro nastřelování hřebíku nebo sponek do betonu, kamenného zdiva, cihel nebo kovu.

Varování: Nenastřelujte, jestliže se hřebíky nebo sponky zasekly v koncové výstupní (3) části.

Varování! Odpojte sponkovačku/nastřelovačku od přívodu energie, kdykoliv nástroj nabíjíte.

7.1 Vložení sponek/hřebíku (obr. 1)

• Stiskněte páku zásobníku a vytáhněte ho.
  Vložte řadu sponek/hřebíků do otvoru za nosní částí.
• Zasuňte naplněný zásobník zpět do zařízení. Při správném zasunutí zacvakne.

Řada hřebíku musí být umístěna ke spodku zásobníku. Pokud je není řada hřebíku umístěna správně, může dojít k jejímu zaseknutí.

8 PROVOZ

Je-li zařízení nabito spojovacím materiálem a jste-li připraveni začít pracovat, připojte přívodní kabel (6) sponkovačky/nastřelovačky do elektrické zásuvky a zařízení zapněte.

Poznámka: kdykoli sponkovačkou/nastřelovačkou nastřelujete, musí být pojistka (3) pevně přitlačena k obrobku.

8.1 Předvolba síly úderu (obr. 2)

- Kolečkem nastavení hloubky je možné navolit požadovanou sílu úderu. Požadovaná síla úderu závisí na délce sponek nebo hřebíku a tvrdosti materiálu. Optimální nastavení síly úderu zjistíte vyzkoušením. Otočením kolečka ve směru hodinových ručiček sílu úderu zvýšíte a otočením proti směru hodinových ručiček sílu úderu snížíte.

8.2 Zapnutí/vypnutí (obr. 3)

• Zapnutí napájení provedete přepnutím vypínače do polohy „l“.
  ■ Vypnutí provedete přepnutím do polohy „0“.

8.3 Vystřelení sponky nebo hřebíku (obr. 4)

■ Zapněte vypínač.
- Umístěte sponkovačku proti obrobku tak, že nos sponkovačky je tam, kde chcete umístit sponku/hřebík.
■ K vystřelení sponky stiskněte spoušt.
- Zatlačení na přední část zařízení zabrání zpětnému rázu a zvýší sílu vyvíjenou na hřebíky nebo sponky. To je důležité zejména k tomu, aby došlo k zaražení celé sponky nebo hřebíku do tvrdého povrchu.

Po použití ze zásobníku vždy vyndejte všechny hřebíky/sponky.

Zařízení je navrženo pouze k přerušovanému provozu a při nepřetržitém použití se bude zahřívat. Síla nastřelování se se zahřiváním snižuje, proto nechte zařízení po každých 15 minutách nepřetržitého provozu vychladnout.

Ve sponkovačce je kontaktní spínač. Tento kontaktní spínač umožňuje spuštění sponkovačky pouze, pokud je v kontaktu s povrchem materiálu.

9 ŘEŠENÍ PROBLÉMŮ

Problém	Možná příčina	Řešení
Zařízení se nespustí	Není připojeno napájeníZařízení není zapnutéVadný kabel nebo zásuvkaJiná elektrická závada	Připojte napájeníZařízení zapněteNechte zkontrolovat elektrikářemNechte zkontrolovat elektrikářem
Zařízení nedosahuje plného výkonu	Prodlužovací kabel není k provozu zařízení vhodnýNízké napětí napájení	Použijte vhodný prodlužovací kabelPřipojte k jinému zdroji napájení
Spojovací materiál se v zařízení zasekává	Špatný rozměr spojovacího materiáluOpotřebený vodicí kanálOhnutý spojovací materiálVolné šrouby zásobníku/nosuZlomený/prasklý úderník	Používejte pouze doporučený spojovací materiálVyměňte hřebík/sponkuPřestaňte tento spojovací materiál používatDotáhněte všechny šroubyVyměňte hřebík/sponku

10 TECHNICKÉ ÚDAJE

Jmenovité napětí	220–240 V / 50 Hz
Kadence úderů	30 / min
Jmenovitý příkon	50W
Rozměr sponky/hřebíku	15–25 mm / 15–32 mm
Síla úderu	Nastavitelná
Třída krytí	II

11 HLUČNOST

Hodnoty emisí hluku se měří podle příslušné normy. (K=3)
Úroveň akustického tlaku LpA	80 dB(A)
Úroveň akustického výkonu LwA	92 dB(A)

POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě použijte ochranu sluchu.

aw (Vibrace)

2,1 m/s²

K = 1,5 ~m / s^2

12 ÚDRŽBA

Kromě pravidelného čištění zařízení v podstatě nevyžaduje údržbu. Mělo by se udržovat bez dřevného prachu a pilin. To platí především pro větrací štěrbiny a oblast zásobníku.

13 ZÁRUKA

• V souladu s právními předpisy se na tento produkt vztahuje záruční doba 36 měsíců, platná od data jeho zakoupení prvním uživatelem.
• Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: akumulátorů, nabíječek, vadných dílů podléhajících běžnému opotřebení (například ložiska, kartáčky, kabely a zástrčky nebo příslušenství, například vrtáky, vrtací bity, pilové kotouče atd.); poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.
• Na poškození nebo závady vyplývající z nevhodného používání se záruka také nevztahuje.
• Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití stroje.
• Opravy může provádět pouze servisní středisko autorizované pro stroje Powerplus.
  ■ Více informací můžete získat na čísle 00 32 3 292 92 90.
• Náklady na dopravu vždy nese zákazník, pokud není písemně dohodnuto jinak.
• Stejně tak nelze vznášet nárok na záruku v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.
• Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přilišného zaprášení, úmyslného poškození (at’jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů v návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není vyčerpávající.
• Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.
• Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.
• Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků atd.).
• Uschovejte si doklad o zakoupení, protože se jím prokazuje datum nákupu.
• Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.

14 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale proved'te to způsobem ekologicky bezpečným.

Elektrický odpad se nesmí likvidovat jako součást domovního odpadu. Pokud je to možné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u prodejce, kde a jak lze recyklovat.

15 PROHLÁŠENÍ O SHODĚ

VARO N.V. - Vic. Van Rompuy N.V.- Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že

Výrobek: Sponkovačka/nastřelovačka

Značka: POWERplus

Model: POWX13800

je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení.

Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):

2011/65/EU

2006/42/ES

2014/30/EU

Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):

EN60745-1 : 2009

EN60745-2-16:2010

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2 : 2019

EN61000-3-11:2000

Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Níže podepsaný jedná jménem vedení společnosti:

Philippe Vankerkhove

Regulativní postupy – Manažer pro dohled nad řádným jednáním

1. Rukovät'
2. Chladiace otvory
3. Výčnelok
4. Zásobník klincov a spôn

5. Spúšťací spínač

6. Elektrická šnúra

7. Hlavný vypínač
8. Páka zásobník
9. Vnútorný zásobník
10. Koliesko na nastavenie hibky

3 OBSAH BALENIA

1 ks návod na obsluhu

300 ks spony 16 mm

200 ks klince 25 mm

5.2 Elektrická bezpečnost'

5.3 Osobná bezpečnost'

5.4 Používanie elektrického náradia a starostlivost' oň

• Stlačte páčku zásobníka a vytiahnite zásobník.
  Vložte riadok sponiek/klincov do otvoru za nosom stroja.
• Zatlačte nabitý zásobník spät’ do jednotky. Zásobník zapadne na miesto.

• Ak chcete zapnút napájanie stroja, zatlačte vypínač do polohy „l“.
• Ak chcete stroj vypnút, zatlačte vypínač do polohy „O“.

8.3 Vystrelenie sponky alebo klinca (obr. 4)

Sponkovačka je vybavená kontaktným spínačom. Tento spínač zaistuje, že bude možné sponkovačku použit' iba vtedy, ak je v kontakte s povrchom materiálu.

9 RIEŠENIE PROBLÉMOV

Hladina akustického tlaku LpA 80 dB(A)

Hladina akustického výkonu LwA 92 dB(A)

POZOR! Ak akustický tlak prekročí úroveň 85 dB(A), používajte chrániče sluchu.

aw (Vibrácie)

2,1 m/s²

K = 1,5 ~m / s^2

12 ÚDRŽBA

- Prípadné náklady na prepravu vždy nesie zákazník, ak nebolo písomnou formou dohodnuté inak.

- Vyhradzujeme si právo zamietnut' akúkol'vek reklamáciu, ak nie je možné overit' dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek,...)
