POWX13800 - Телбод PowerPlus - Безплатно ръководство за потребителя

Тип продукт	Електрически телбод/пистолет за гвоздеи
Марка	PowerPlus
Модел	POWX13800
Захранване	220-240 V / 50 Hz
Номинална мощност	50 W
Честота на ударите	30 удара/мин
Размер на телбод	15-25 mm
Размер на гвоздеи	15-32 mm
Сила на удара	Регулируема (колело за дълбочина)
Клас на защита	II (Двойна изолация)
Ниво на звуково налягане	80 dB(A)
Ниво на звукова мощност	92 dB(A)
Вибрации	2,1 m/s² (несигурност K=1,5)
Нетно тегло	Около 1,5 kg
Предназначение	Закрепване на дърво, метална мрежа, филц, фолио, картон, плат върху дърво или други материали
Поддръжка	Редовно почистване на вентилационните отвори и магазина
Безопасност	Задължително носене на защитни очила и ръкавици; изключвайте преди зареждане
Гаранция	36 месеца
Резервни части	Свържете се с оторизиран сервиз на PowerPlus

Често задавани въпроси - POWX13800 PowerPlus

Как да заредя телбод или гвоздеи?

Преди всяка манипулация изключете инструмента. Натиснете лоста на магазина, извадете магазина, поставете ред телбод или гвоздеи в отвора зад носа, след това поставете магазина обратно до щракване. Уверете се, че лентата с гвоздеи е в долната част на магазина.

Как да регулирам силата на удара?

Използвайте колелото за дълбочина (ролка) на инструмента. Завъртете по посока на часовниковата стрелка за увеличаване на силата, обратно на часовниковата стрелка за намаляване. Направете тестове върху подобен материал, за да намерите оптималната настройка.

Защо инструментът не стартира?

Проверете дали инструментът е включен в работещ контакт и превключвателят за включване/изключване е в позиция 'I'. Ако кабелът или щепселът са повредени, накарайте електротехник да ги провери. Вътрешна електрическа повреда изисква ремонт от професионалист.

Какво да направя, ако телбодът заседне?

Изключете инструмента. Използвайте само телбод или гвоздеи с препоръчителен размер (15-25 mm за телбод, 15-32 mm за гвоздеи). Проверете дали крепежните елементи не са огънати и дали всички винтове на носа/магазина са затегнати. Ако каналът за задвижване е износен, сменете частта.

Мога ли да използвам телбода върху бетон или метал?

Не, този инструмент не е подходящ за бетон, зидария, тухли или метал. Проектиран е само за закрепване на меки материали (дърво, филц, картон и др.) върху дърво или подобни материали.

Какво е необходимото захранващо напрежение?

Телбодът работи при напрежение 220-240 V с честота 50 Hz. Можете да използвате удължител, подходящ за външна употреба, ако е необходимо.

Трябва ли да нося предпазни средства по време на употреба?

Да, задължително е да носите защитни очила и ръкавици. При продължителна употреба се препоръчват шумозаглушители, тъй като нивото на шум може да достигне 92 dB(A).

Как да почистя телбода?

Изключете инструмента. Използвайте суха кърпа или мека четка, за да отстраните дървесния прах и стърготини, като наблегнете на вентилационните отвори и зоната на магазина. Не използвайте агресивни химикали.

Каква е продължителността на гаранцията?

Гаранцията е 36 месеца от датата на покупка от първия потребител. Тя покрива материални и производствени дефекти, но не и нормално износване, щети от неправилна употреба или аксесоари.

Къде мога да намеря резервни части?

Свържете се с оторизиран сервиз на PowerPlus. Ремонтите трябва да се извършват от квалифициран персонал с оригинални части. Запазете доказателството за покупка за всякакви претенции.

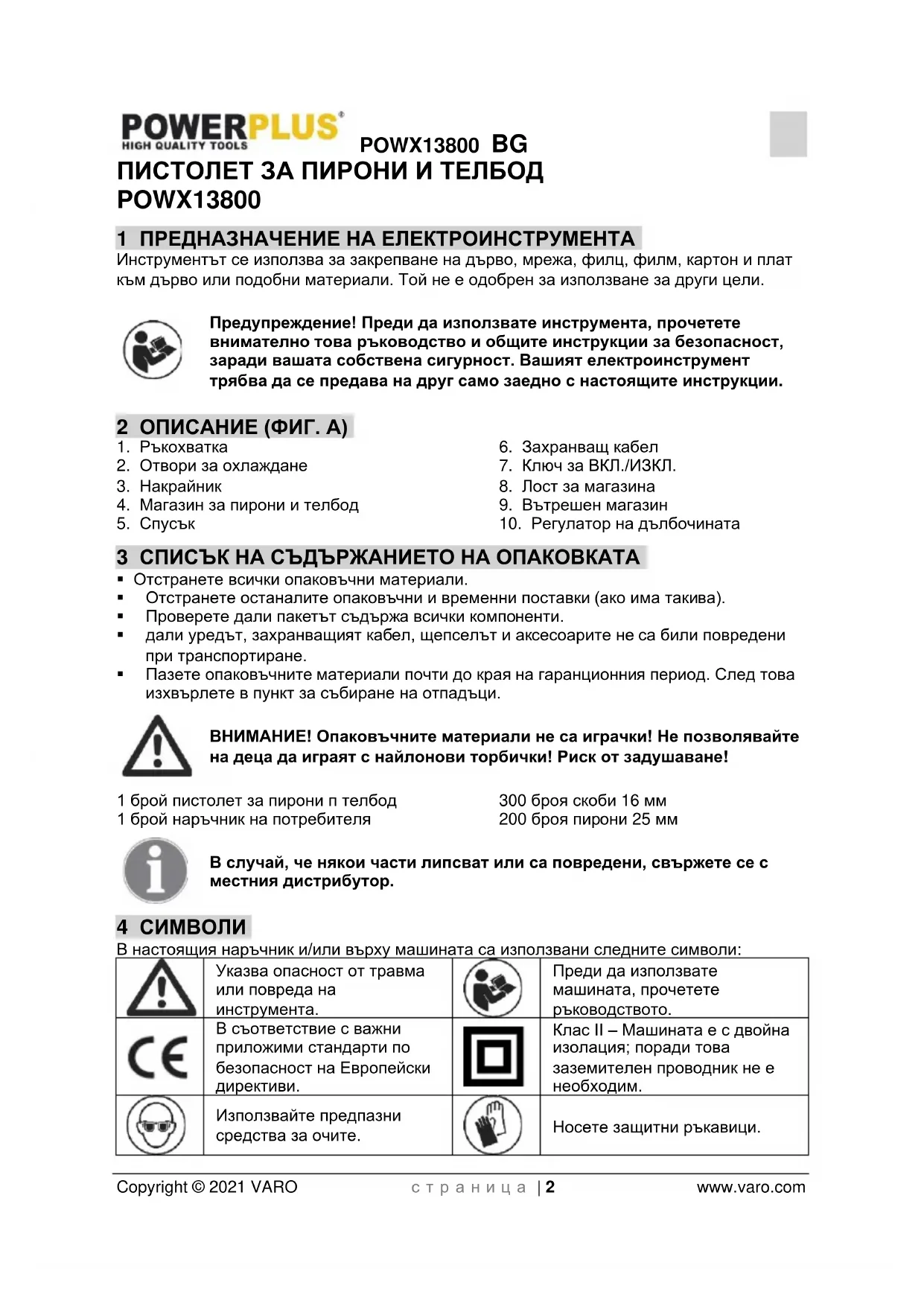

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWX13800 PowerPlus

Инструментът се използва за закрепване на дърво, мрежа, филц, филм, картон и плат към дърво или подобни материали. Той не е одобрен за използване за други цели.

Предупреждение! Преди да използвате инструмента, прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашият електроинструмент трябва да се предава на друг само заедно с настоящите инструкции.

2 ОПИСАНИЕ (ФИГ. А)

1. Ръкохватка
2. Отвори за охлаждане
3. Накрайник
4. Магазин за пирони и телбод

5. Спусък

6. Захранващ кабел

7. Ключ за ВКЛ./ИЗКЛ.
8. Лост за магазина
9. Вътрешен магазин
10. Регулатор на дълбочината

3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА

• Отстранете всички опаковъчни материали.
• Отстранете останалите опаковъчни и временни поставки (ако има такива).
  ■ Проверете дали пакетът съдържа всички компоненти.
• дали уредът, захранващият кабел, щепсельт и аксесоарите не са били повредени при транспортиране.
• Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събиране на отпадъци.

ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване!

1 брой пистолет за пирони п телбод
1 брой наръчник на потребителя

В случай, че някои части липсват или са повредени, свържете се с местния дистрибутор.

4 СИМВОЛИ

В настоящия наръчник и/или върху машината са използвани следните символи:

	Указва опасност от травма или повреда на инструмента.		Преди да използвате машината, прочетете ръководството.
	В съответствие с важни приложими стандарти по безопасност на Европейски директиви.		Клас II – Машината е с двойна изолация; поради това заземителен проводник не е необходим.
	Използвайте предпазни средства за очите.		Носете защитни ръкавици.

Прочетете всички предупреждения за безопасност и инструкции. Неспазването им може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът „електроинструмент“ в предупрежденията се отнася за ваши захранван от мрежата (с кабел) или за работещ на батерии (без кабел) електроинструмент.

5.1 Работна зона

• Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предпоставка за инциденти.
• Не работете с електроинструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Електроинструментите създават искри, които могат да запалят праха или парите.
• Не допускайте присъствие на деца или странични лица, когато работите с електроинструмент. Разсейването може да ви накара да загубите контрол върху него.

Винаги проверявайте дали захранващото напрежение съответства на напрежението, посочено върху табелката с номинални стойности.

• Щепселите на електроинструментите трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте никакви щепсели-преходници със заземените електроинструменти. Щепселите, на които не са правени промени, и съответстващите им контакти ще намалят опасността от електрически удар.
• Избягвайте телесен контакт със заземени повърхности, като тръби, радиатори, стилажи и хладилници. Заземяването на вашето тяло води до по-висок риск от електрически удар.
• Не излагайте електроинструменти на дъжд и не ги оставяйте в мокра среда. Ако в електроинструмента влезе вода, тя ще увеличи риска от електрически удар.
• Не повреждайте и не злоупотребявайте с кабела. Никога не го използвайте за пренасяне, дърпане или изваждане от контакта на електроинструмент. Пазете кабела от топлина, масло, остри ръбове или движещи се части. Повредените или оплетени кабели увеличават риска от електрически удар.
• Когато работите с електроинструмент навън, използвайте удължителен кабел, подходящ за употреба на открито. Използването на такъв кабел намалява риска от електрически удар.
• Ако използването на електро инструменти във влажна среда е неизбежно, използвайте захранващ източник с диференциална защита (RCD). Използването на RCD намалява риска от електрически удар.

5.3 Лична безопасност

- Бъдете нашрек, внимавайте какво правите и използвайте здравия си разум, когато работите с електроинструменти. Не използвайте електроинструмента, когато сте уморени или сте под влиянието на наркотични вещества, алкохол или лекарства. Моментното невнимание при работа с електроинструменти може да доведе до сериозна телесна повреда.

- Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгащи се защитни

обувки, каска или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията.

• Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на електроинструменти с пръст върху ключа за включване или включването им в контакта при ключ в положение включено създава предпоставки за инциденти.
• Преди да включите електроинструмента, отстранете всички регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на електроинструмента, може да доведе до нараняване.
• Не се пресягайте прекалено надалече. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над електроинструмента в неочаквани ситуации.
• Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от електроинструмента. Широките дрехи, бижутата или дългата коса, могат да се заплетат в движещите се части.
• Ако са предоставени устройства за свързването на приспособления за улавяне и събiranе на прах, уверете се, че те са свързани и се използват правилно. Използването на тези устройства може да намали опасностите, свързани с праха.

5.4 Използване и грижи за електроинструмента

• Не очаквайте от електроинструмента повече, отколкото той може да извърши.
  Използвайте правилния електроинструмент за съответното приложение.
  Правилният електроинструмент ще свърши работата по-добре и по-безопасно, при условията, за които е конструиран.
• Не използвайте електроинструмента, ако ключът за включване и изключване не работи. Електроинструмент със счупен ключ е опасен и трябва да бъде ремонтиран.
• Изключвайте щепсела от контакта, преди да настройвате, да сменяте принадлежности или да прибирате електроинструменти. Подобни предназни мерки за безопасност намаляват риска от случайно пускане на електроинструмента.
• Съхранявайте електроинструментите, които не се използват, далеч от достъпа на деца и не позволявайте на лица, незапознати с електроинструменти или настоящите инструкции да работят с инструмента. Електроинструментите са опасни в ръцете на необучени потребители.
• Поддръжка. Проверявайте за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върху работата на електроинструмента. Ако електроинструментът се повреди, той трябва да бъде ремонтиран. Много инциденти са предизвикани от недобре поддържани електроинструменти.
• Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи ръбове е по-малко вероятно да се заклещят и се контролират по-лесно.
• Използвайте механизирания инструмент, принадлежностите, сменяемите резци и т.н. в съответствие с тези инструкции и по начина, предвиден за съответния вид механизиран инструмент, като имате предвид работните условия и работата, която трябва да се извърши. Използването на механизирания инструмент за операции, различни от тези, за които е предназначен, може да доведе до опасна ситуация.

- Осигурете сервизно обслужване на вашия електроинструмент само от квалифициран техник, който използва само стандартни резервни части. Това ще гарантира поддържането на задължителните стандарти за безопасност.

6 СПЕЦИАЛНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ЗА ЕЛЕКТРИЧЕСКИ ПИСТОЛЕТ ЗА ПИРОНИ И ТЕЛЬБОД

• Преди да поставите скоби или пирони, винаги изваждайте захранващия кабел от контакта.
• Никога не насочвайте инструмента към хора или животни.
• Използвайте само скоби или пирони, подходящи за инструмента.
• Преди да използвате инструмента, се убедете, че протекторите функционират правилно.
• Никога не блокирайте протектора.
• Изключвайте инструмента, когато си правите почивка или приключите работа.
• Носете предпазни средства за ушите.
• Не активирайте инструмента, освен ако той не е поставен плътно към детайла. Ако инструментът не е в контакт с детайла, закрепващият елемент може да се отклони от целта.
• Не използвайте пистолета за пирони и телбод, за да закрепвате електрически кабели. Той не е предназначен за инсталиране на електрически кабели и може да повреди изолацията на електрическите кабели и да причини с това опасност от удар от електрически ток или пожар.

7 СГЛОБЯВАНЕ

Предупреждение: Този пистолет за пирони/телбод НЕ е подходящ за забиване на пирони или телбод в бетон, зидария, тухли или метал.

Предупреждение: Не забивайте, ако паркетни пирони или скоби са заседнали в секцията на накрайника (3).

Предупреждение! Разединявайте пистолета за пирони и телбод от контакта винаги, когато го зареждате.

7.1 Зареждане на скоби/пирони (Фиг. 1)

■ Натиснете лоста за магазина и издърпайте магазина навън.
Вмъкнете редица скоби/пирони в отвора зад накрайника.
Вмъкнете заредения магазин отново в уреда. Той се фиксира на място.

Обърнете внимание, че лентите от пирони трябва да се поставят плътно до дъното на магазина. Пироните могат да заседнат, ако лентата с пирони е поставена в грешна позиция.

8 РАБОТА

Когато уредът е зареден със скоби за телбод и сте готови да започнете, вкарайте щепсела на захранващия кабел (6) на пистолета за пирони/телбод в контакта.

Забележка: Всеки път, когато забивате с инструмента за пирони/телбод, предпазителят (3) трябва да бъде притиснат плътно към детайла.

8.1 Предварителен избор на ударната сила (Фиг. 2)

- С предварителната настройка на колелото на регулатора на дълбочината е възможен предварителен избор на ударната сила. Необходимата ударна сила зависи от дължината на скобите или пироните и от якостта на материала. Оптималната настройка на ударната сила може да бъде определена чрез практически тестване. Завъртете бутона по часовниковата стрелка за увеличаване на ударната сила и обратно на часовниковата стрелка за намаляване на ударната сила.

8.2 Включване/изключване (Фиг. 3)

• За подаване на електрозахранване към инструмента натиснете ключа за захранване в позиция "I".
  ■ За изключване натиснете ключа за захранване в позиция "О".

• Превключете ключа за вкл./изкл. в позиция за включване.
• Поставете пистолета към детайла, така че накрайникът на пистолета да е там, където искате да се намира скобата/пиронът.
  ■ За да задействате пистолета, натиснете спусъка.
• Допълнителен натиск приложен към предната част на инструмента ще предотврати отката и ще увеличи силата прилагана върху пироните или скобите. Това е особено важно за гарантиране на това, че пиронът или скобата се задвижват по целия си път върху твърда повърхност.

Отстанявайте всички пирони/скоби от магазина след всяка употреба.

Машината е проектирана за работа с прекъсвания и ще загрее при непрекъсната употреба. Силата на притискане намалява в резултат от прегряването, поради което оставяйте машината да се охлади след (макс.) 15 минути непрекъсната работа.

Във вашия пистолет за пирони и телбод има контактен превключвател. Контактният превключвател позволява стартиране на пистолета само при контакт с повархността на материала.

9 ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Проблем	Възможна причина	Решение
Продуктът не стартира	▪ Не е свързан към електрозахранването▪ Ключът на продукта не е ВКЛЮЧЕН▪ Кабельт или щепсельт на продукта е дефектен▪ Друг електрически дефект на продукта	▪ Свържете към електрозахранването▪ ВКЛЮЧЕТЕ▪ Проверка от специалист електротехник▪ Проверка от специалист електротехник
Продуктът не достига пълна мощност	▪ Удължителен кабел неподходящ за работа с продукта▪ Източникът на захранване е с твърде ниско напрежение	▪ Използвайте подходящ удължителен кабел▪ Свържете към друг източник на захранване
Крепежните елементи	▪ Грешен размер на крепежните елементи	▪ Използвайте само препоръчваните крепежни
засядат в инструмента	▪ Износен канал за подаване▪ Огънати крепежни елементи▪ Разхлабени винтове на магазина/накрайника▪ Счупен/грапав канал за подаване	елементи▪ Заменете пироните/скобите▪ Преустановете употребата на тези крепежни елементи▪ Затегнете всички винтове▪ Заменете пироните/скобите

10 ТЕХНИЧЕСКИ ДАННИ

Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3)

Ниво на звуковото налягане LpA	80 дБ(А)
Ниво на звуковата мощност LwA	92 дБ(А)

ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 дБ(А).

aw (Вибрации)

2,1 M/c²

K = 1,5 ~M / C^2

12 ПОДДРЪЖКА

Освен обичайното почистване инструментът в общи линии не се нуждае от друга поддръжка. Трябва да го пазите от дървесен прах и стърготини. Това е особено важно за вентилационните отвори и зоната на магазина.

13 ГАРАНЦИЯ

• В съответствие със законовите разпоредби този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител.
• Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи.
• Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.
• Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.
• Ремонти могат да бъдат извършвани само от упълномощен потребителски сервисен център за електроинструменти.
• Можете да получите допълнителна информация на номер 00 32 3 292 92 90.
• Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.
• В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.
• От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.
• Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.
• Устройствата или детайлите, които са заменени съобразно гаранционните условия, следователно остават собственост на Varo NV.
• Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите четки,...)
• Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.
• Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката.

14 ОКОЛНА СРЕДА

Когато уредът ви трябва да бъде заменен след продължителна употреба, не го изхвърляйте с домакинските отпадъци, а по начин съобразен с опазването на околната среда.

Отпадъците от електрически продукти не трябва да бъдат изхвърляни заедно с домакинските отпадъци. Моля, проучете къде има възможности за рециклиране. Поискайте от местните власти или от продавача съвети относно рециклирането.

VARO N.V. – Vic. Van Rompuy N.V.- Joseph Van Instraat 9 – BE2500 Lier – Белгия декларират, че

Продукт: Пистолет за пирони и телбод

Mapka: POWERplus

Модел: POWX13800

е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация.

Европейски директиви (включително техните промени към датата на подписване, ако са приложими):

2011/65/EU

2006/42/EC

2014/30/EU

Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими):

EN60745-1:2009

EN60745-2-16:2010

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2 : 2019

EN61000-3-11:2000

Съхранител на техническата документация: Филип Ванкерюхов, VARO – Vic. Van Rompruy N.V.

Долуподписаният действа от името на Изпълнителния директор на компанията,

Philippe Vankerkhove

Регулационни въпроси – мениджър по съответствията
