POWX13700 - Телбод PowerPlus - Безплатно ръководство за потребителя

Тип продукт	Електрически телбод / пистолет за пирони
Марка	PowerPlus
Модел	POWX13700
Захранване	230-240 V ~ 50 Hz
Номинална мощност	45 W
Честота на закрепване	20 удара/мин
Тип съвместими телбодни скоби	Скоби от 8 до 14 мм
Тип съвместими пирони	Пирони от 16 мм
Капацитет на магазина	До 200 скоби или 100 пирона
Клас на защита	II (двойна изолация)
Звуково налягане LpA	82 dB(A)
Звукова мощност LwA	93 dB(A)
Ниво на вибрации	9,5 m/s²
Предназначение	Закрепване върху дърво или подобни материали
Гаранция	36 месеца
Тегло (приблизително)	1,5 kg
Размери (приблизително)	250 x 200 x 60 mm

Често задавани въпроси - POWX13700 PowerPlus

Какви видове скоби и пирони мога да използвам с PowerPlus POWX13700?

Телбодът приема скоби от 8 до 14 мм и пирони от 16 мм. Използвайте само препоръчаните крепежни елементи, посочени в ръководството.

Как да заредя магазина на телбода?

Изключете инструмента от захранването. Дръжте го с главата надолу, натиснете лостчетата на магазина от двете страни и го извадете. Поставете ред скоби или пирони в отвора зад носа, след което поставете магазина обратно, докато щракне.

Мога ли да използвам този телбод върху бетон или метал?

Не, инструментът не е предназначен за бетон, зидария, тухли или метал. Предназначен е за закрепване върху дърво или подобни материали.

Как да включа телбода?

Включете захранващия кабел в контакт. Преместете превключвателя за включване/изключване на позиция 'I', за да включите, и на 'O', за да изключите.

Какво да направя, ако скоба заседне в носа?

Незабавно изключете инструмента. Не натискайте спусъка. Отворете магазина и внимателно отстранете заседналия крепеж с помощта на клещи, ако е необходимо.

Какви предпазни средства се препоръчват?

Винаги носете предпазни очила и ръкавици. Използвайте шумозаглушители, тъй като нивото на шум може да достигне 93 dB(A).

Как да поддържам телбода PowerPlus POWX13700?

Почиствайте редовно инструмента, особено вентилационните отвори и зоната на магазина, за да отстраните дървения прах и стърготини. Не се изисква специална поддръжка освен почистване.

Мога ли да използвам телбода за закрепване на електрически кабели?

Не, инструментът не е предназначен за полагане на електрически кабели. Това може да повреди изолацията и да причини токов удар или пожар.

Каква е продължителността на гаранцията?

Законовата гаранция е 36 месеца от датата на покупка от първия потребител. Тя покрива материални и производствени дефекти, но не и нормално износване или щети, причинени от неправилна употреба.

Къде мога да намеря пълното ръководство?

Пълното ръководство е достъпно за безплатно изтегляне в PDF формат на сайта notice-facile.com за модела PowerPlus POWX13700.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWX13700 PowerPlus

1 ПРЕДНАЗНАЧЕНИЕ НА УПОТРЕБАТА....2
2 ОПИСАНИЕ (ФИГ. А) 2
3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА....2
4 СИМВОЛИ 2
5 ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА ЕЛЕКТРОИНСТРУМЕНТИ .... 3
5.1 Работна зона....3
5.2 Електробезопасност .... 3
5.3 Лична безопасност .... 3
5.4 Използване и грижи за електроинструмента....4
5.5 Сервизно обслужване .... 5
6 СПЕЦИАЛНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ЗА ЕЛЕКТРИЧЕСКИ ПИСТОЛЕТ ЗА ПИРОНИ И ТЕЛЬБОД ....5
7 СГЛОБЯВАНЕ....5
7.1 Зареждане на скоби/пирони (Фиг. 1) ....5
8 РАБОТА....6
8.1 Включване/изключване (Фиг. 2)......6
8.2 Забиване на скоба или пирон (Фиг. 3)......6
9 ТЕХНИЧЕСКИ ДАННИ ....6
10 ШУМ 6
11 ПОДДРЪЖКА....6
12 ГАРАНЦИЯ 7
13 ОКОЛНА СРЕДА....7
14 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ 8

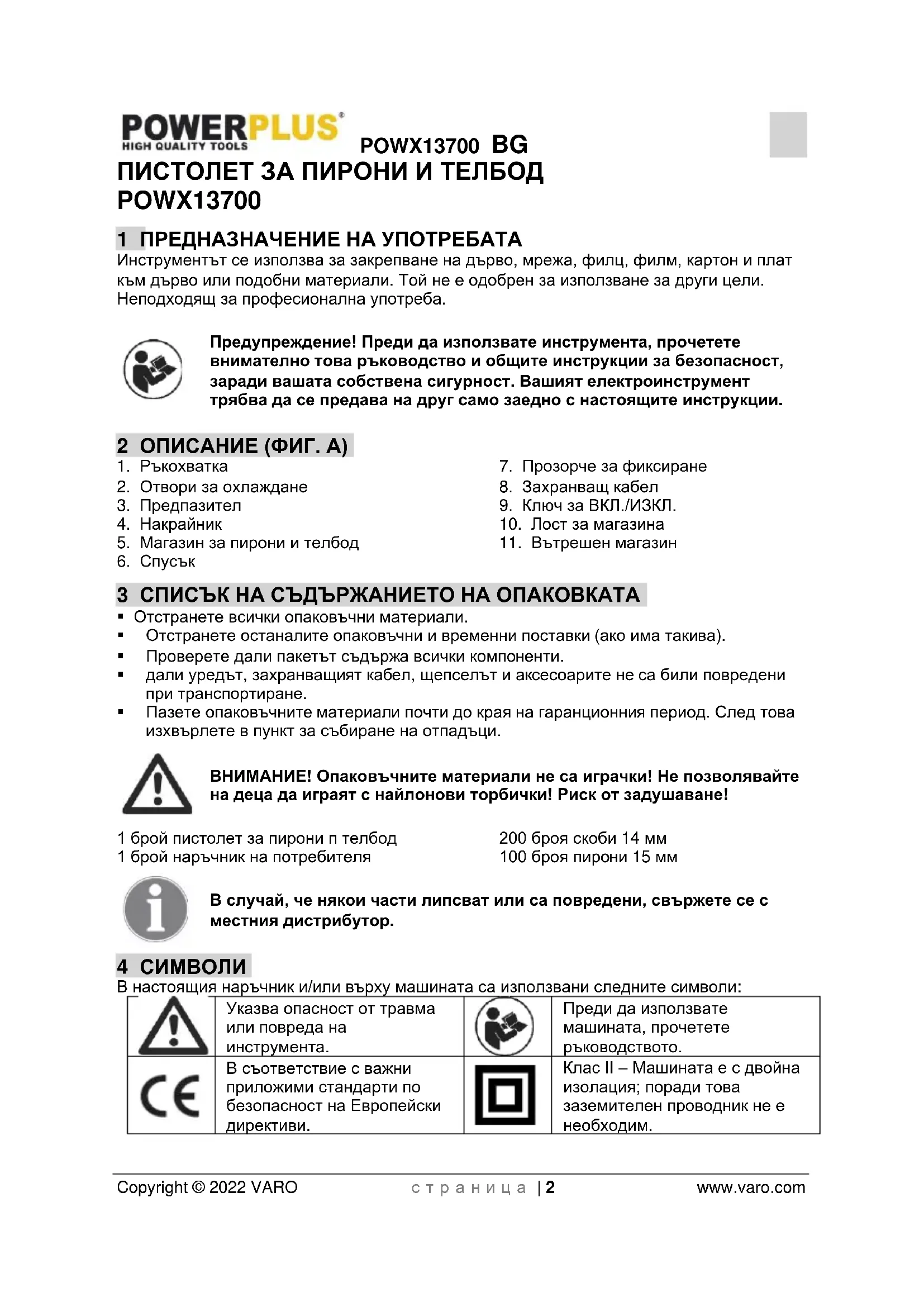

ПИСТОЛЕТ ЗА ПИРОНИ И ТЕЛЬБОД

POWX13700

1 ПРЕДНАЗНАЧЕНИЕ НА УПОТРЕБАТА

Инструментът се използва за закрепване на дърво, мрежа, филц, филм, картон и плат към дърво или подобни материали. Той не е одобрен за използване за други цели. Неподходящ за професионална употреба.

Предупреждение! Преди да използвате инструмента, прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашият електроинструмент трябва да се предава на друг само заедно с настоящите инструкции.

2 ОПИСАНИЕ (ФИГ. А)

1. Ръкохватка
2. Прозорче за фиксиране
3. Отвори за охлаждане
4. Захранващ кабел
5. Предпазител
6. Ключ за ВКЛ./ИЗКЛ.
7. Накрайник
8. Лост за магазина
9. Магазин за пирони и телбод
10. Вътрешен магазин
11. Спусък

3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА

• Отстранете всички опаковъчни материали.
• Отстранете останалите опаковъчни и временни поставки (ако има такива).
  ■ Проверете дали пакетът съдържа всички компоненти.
• дали уредът, захранващият кабел, щепсельт и аксесоарите не са били повредени при транспортиране.
• Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събиране на отпадъци.

ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване!

1 брой пистолет за пирони п телбод

1 брой наръчник на потребителя

В случай, че някои части липсват или са повредени, свържете се с местния дистрибутор.

4 СИМВОЛИ

В настоящия наръчник и/или върху машината са използвани следните символи:

	Указа опасност от травма или повреда на инструмента.		Преди да използвате машината, прочетете ръководството.
	В съответствие с важни приложими стандарти по безопасност на Европейски директиви.		Клас II – Машината е с двойна изолация; поради това заземителен проводник не е необходим.

Винаги носете предпазни очила.

Носете защитни ръкавици.

Прочетете всички предупреждения за безопасност и инструкции. Неспазването им може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът „електроинструмент“ в предупрежденията се отнася за вашия захранван от мрежата (с кабел) или за работещ на батерии (без кабел) електроинструмент.

5.1 Работна зона

• Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предоставка за инциденти.
• Не работете с електроинструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Електроинструментите създават искри, които могат да запалят праха или парите.
• Не допускайте присъствие на деца или странични лица, когато работите с електроинструмент. Разсейването може да ви накара да загубите контрол върху него.

Винаги проверявайте дали захранващото напрежение съответства на напрежението, посочено върху табелката с номинални стойности.

• Щепселите на електроинструментите трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте никакви щепсели-преходници със заземените електроинструменти. Щепселите, на които не са правени промени, и съответстващите им контакти ще намалят опасността от електрически удар.
• Избягвайте телесен контакт със заземени повърхности, като тръби, радиатори, стилажи и хладилници. Заземяването на вашето тяло води до по-висок риск от електрически удар.
• Не излагайте електроинструменти на дъжд и не ги оставяйте в мокра среда. Ако в електроинструмента влезе вода, тя ще увеличи риска от електрически удар.
• Не повреждайте и не злоупотребявайте с кабела. Никога не го използвайте за пренасяне, дърпане или изваждане от контакта на електроинструмент. Пазете кабела от топлина, масло, остри ръбове или движещи се части. Повредените или оплетени кабели увеличават риска от електрически удар.
• Когато работите с електроинструмент навън, използвайте удължителен кабел, подходящ за употреба на открито. Използването на такъв кабел намалява риска от електрически удар.
• Ако използването на електро инструменти във влажна среда е неизбежно, използвайте захранващ източник с диференциална защита (RCD). Използването на RCD намалява риска от електрически удар.

5.3 Лична безопасност

- Бъдете нашрек, внимавайте какво правите и използвайте здравия си разум, когато работите с електроинструменти. Не използвайте електроинструмента, когато сте уморени или сте под влиянието на наркотични вещества, алкохол или лекарства.

Моментното невнимание при работа с електроинструменти може да доведе до сериозна телесна повреда.

• Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгащи се защитни обувки, каска или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията.
• Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на електроинструменти с пръст върху ключа за включване или включването им в контакта при ключ в положение включено създава предпоставки за инциденти.
• Преди да включите електроинструмента, отстранете всички регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на електроинструмента, може да доведе до нараняване.
• Не се пресягайте прекалено надалече. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над електроинструмента в неочаквани ситуации.
• Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от електроинструмента. Широките дрехи, бижутата или дългата коса, могат да се заплетат в движещите се части.
• Ако са предоставени устройства за свързването на приспособления за улавяне и събиране на прах, уверете се, че те са свързани и се използват правилно.

Използването на тези устройства може да намали опасностите, свързани с праха.

5.4 Използване и грижи за електроинструмента

• Не очаквайте от електроинструмента повече, отколкото той може да извърши. Използвайте правилния електроинструмент за съответното приложение. Правилният електроинструмент ще свърши работата по-добре и по-безопасно, при условията, за които е конструиран.
• Не използвайте електроинструмента, ако ключът за включване и изключване не работи. Електроинструмент със счупен ключ е опасен и трябва да бъде ремонтиран.
• Изключвайте щепсела от контакта, преди да настройвате, да сменяте принадлежности или да прибирате електроинструменти. Подобни предпазни мерки за безопасност намаляват риска от случайно пускане на електроинструмента.
• Съхранявайте електроинструментите, които не се използват, далеч от достъпа на деца и не позволявайте на лица, незапознати с електроинструменти или настоящите инструкции да работят с инструмента. Електроинструментите са опасни в ръцете на необучени потребители.
• Поддръжка. Проверявайте за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върху работата на електроинструмента. Ако електроинструментът се повреди, той трябва да бъде ремонтиран. Много инциденти са предизвикани от недобре поддържани електроинструменти.
• Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи ръбове е по-малко вероятно да се заклещят и се контролират по-лесно.
• Използвайте механизирания инструмент, принадлежностите, сменяемите резци и т.н. в съответствие с тези инструкции и по начина, предвиден за съответния вид механизиран инструмент, като имате предвид работните условия и работата, която трябва да се извърши. Използването на механизирания инструмент за операции, различни от тези, за които е предназначен, може да доведе до опасна ситуация.

- Осигурете сервизно обслужване на вашия електроинструмент само от квалифициран техник, който използва само стандартни резервни части. Това ще гарантира поддържането на задължителните стандарти за безопасност.

6 СПЕЦИАЛНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ЗА ЕЛЕКТРИЧЕСКИ ПИСТОЛЕТ ЗА ПИРОНИ И ТЕЛЬБОД

• Преди да поставите скоби или пирони, винаги изваждайте захранващия кабел от контакта.
• Никога не насочвайте инструмента към хора или животни.
• Използвайте само скоби или пирони, подходящи за инструмента.
• Преди да използвате инструмента, се убедете, че протекторите функционират правилно.
• Никога не блокирайте протектора.
• Изключвайте инструмента, когато си правите почивка или приключите работа.
• Носете предпазни средства за ушите.
• Не активирайте инструмента, освен ако той не е поставен плътно към детайла. Ако инструментът не е в контакт с детайла, закрепващият елемент може да се отклони от целта.
• Не използвайте пистолета за пирони и телбод, за да закрепвате електрически кабели. Той не е предназначен за инсталиране на електрически кабели и може да повреди изолацията на електрическите кабели и да причини с това опасност от удар от електрически ток или пожар.

7 СГЛОБЯВАНЕ

Предупреждение: Този пистолет за пирони/телбод НЕ е подходящ за забиване на пирони или телбод в бетон, зидария, тухли или метал.

Предупреждение: Не забивайте, ако паркетни пирони или скоби са заседнали в секцията на накрайника (4).

Предупреждение! Разединявайте пистолета за пирони и телбод от контакта винаги, когато го зареждате.

7.1 Зареждане на скоби/пирони (Фиг. 1)

• Хванете инструмента с горната страна надолу.
• Притиснете резетата на магазина от всяка страна на инструмента и издърпайте магазина от инструмента, като следвате последователността от а къмо b.
  ■ Вмъкнете редица скоби/пирони в отвора зад накрайника.
  Вмъкнете заредения магазин отново в уреда. Той се фиксира на място.

8 РАБОТА

Когато уредът е зареден със скоби за телбод и сте готови да започнете, вкарайте щепсела на захранващия кабел (8) на пистолета за пирони/телбод в контакта.

Забележка: Всеки път, когато забивате с инструмента за пирони/телбод, предпазителят (3) трябва да бъде притиснат плътно към детайла.

8.1 Включване/изключване (Фиг. 2)

• За подаване на електрозахранване към инструмента натиснете ключа за захранване в позиция "I".
• За изключване натиснете ключа за захранване в позиция "О".

• Превключете ключа за вкл./изкл. в позиция за включване.
• Поставете пистолета към детайла, така че накрайникът на пистолета да е там, където искате да се намира скобата/пиронът. Натиснете щифта на предпазителя и накрайника върху повърхността, която ще се закрепва.
  ■ За да задействате пистолета, натиснете спусъка.

9 ТЕХНИЧЕСКИ ДАННИ

Номинално напрежение	230-240 В / 50 Хц
Скорост на ударите	20 об./мин.
Номинална мощност	45W
Размер на скобите/пироните	8-14 mm / 16 mm
Клас на защита	II

10 ШУМ

Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3)

Ниво на звуковото налягане LpA	82 дБ(А)
Ниво на звуковата мощност LwA	93 дБ(А)

ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 дБ(А).

aw (Вибрации)

9,5 M/c²

K = 1,5 ~m / c^2

11 ПОДДРЪЖКА

Освен обичайното почистване инструментът в общи линии не се нуждае от друга поддръжка. Трябва да го пазите от дървесен прах и стърготини. Това е особено важно за вентилационните отвори и зоната на магазина.

12 ГАРАНЦИЯ

• В съответствие със законовите разпоредби този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител.
• Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи.
• Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.
• Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.
• Ремонти могат да бъдат извършвани само от упълномощен потребителски сервисен център за електроинструменти.
• Можете да получите допълнителна информация на номер 00 32 3 292 92 90.
• Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.
• В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.
• От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.
• Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.
• Устройствата или детайлите, които са заменени съобразно гаранционните условия, следователно остават собственост на Varo NV.
• Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите четки,...)
• Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.
• Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката.

13 ОКОЛНА СРЕДА

Когато уредът ви трябва да бъде заменен след продължителна употреба, не го изхвърляйте с домакинските отпадъци, а по начин съобразен с опазването на околната среда.

Отпадъците от електрически продукти не трябва да бъдат изхвърляни заедно с домакинските отпадъци. Моля, проучете къде има възможности за рециклиране. Поискайте от местните власти или от продавача съвети относно рециклирането.

VARO N.V. – Vic. Van Rompuy N.V.- Joseph Van Instraat 9 – BE2500 Lier – Белгия декларират, че

Продукт: Пистолет за пирони и телбод

Mapka: POWERplus

Модел: POWX13700

е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация.

Европейски директиви (включително техните промени към датата на подписване, ако са приложими):

2011/65/EU

2006/42/EC

2014/30/EU

Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими):

EN60745-1 : 2009

EN60745-2-16:2010

EN IEC 55014-1 : 2021

Съхранител на техническата документация: Филип Ванкерюхов, VARO – Vic. Van Rompruy N.V.

Долуподписаният действа от името на Изпълнителния директор на компанията,

Philippe Vankerkhove

Регулационни въпроси – мениджър по съответствията
