POWX13700 - Zszywacz PowerPlus - Bezpłatna instrukcja obsługi

Typ produktu	Zszywacz / Gwoździarka elektryczna
Marka	PowerPlus
Model	POWX13700
Zasilanie	230-240 V ~ 50 Hz
Moc nominalna	45 W
Częstotliwość zszywania	20 uderzeń/min
Typ kompatybilnych zszywek	Zszywki od 8 do 14 mm
Typ kompatybilnych gwoździ	Gwoździe 16 mm
Pojemność magazynka	Do 200 zszywek lub 100 gwoździ
Klasa ochronności	II (podwójna izolacja)
Ciśnienie akustyczne LpA	82 dB(A)
Moc akustyczna LwA	93 dB(A)
Poziom drgań	9,5 m/s²
Przeznaczenie	Mocowanie do drewna lub podobnych materiałów
Gwarancja	36 miesięcy
Waga (szacunkowa)	1,5 kg
Wymiary (szacunkowe)	250 x 200 x 60 mm

Często zadawane pytania - POWX13700 PowerPlus

Jakie typy zszywek i gwoździ mogę używać z PowerPlus POWX13700?

Zszywacz akceptuje zszywki od 8 do 14 mm i gwoździe 16 mm. Używaj tylko odpowiednich elementów mocujących zalecanych w instrukcji.

Jak załadować magazynek zszywacza?

Odłącz narzędzie od zasilania. Trzymaj je do góry nogami, naciśnij zaczepy magazynka z obu stron i wyjmij go. Włóż rząd zszywek lub gwoździ w otwór za dziobem, a następnie włóż magazynek z powrotem, aż zatrzaśnie się na swoje miejsce.

Czy mogę używać tego zszywacza na betonie lub metalu?

Nie, narzędzie nie jest przeznaczone do betonu, murów, cegieł ani metalu. Jest przeznaczone do mocowania do drewna lub podobnych materiałów.

Jak włączyć zszywacz?

Podłącz przewód zasilający do gniazdka sieciowego. Przesuń włącznik/wyłącznik w pozycję 'I', aby włączyć, i na 'O', aby wyłączyć.

Co zrobić, jeśli zszywka zablokuje się w dziobie?

Natychmiast odłącz narzędzie. Nie naciskaj spustu. Otwórz magazynek i ostrożnie usuń zablokowany element mocujący za pomocą szczypiec, jeśli to konieczne.

Jaki sprzęt ochronny jest zalecany?

Zawsze noś okulary ochronne i rękawice. Używaj nauszników ochronnych, ponieważ poziom hałasu może osiągnąć 93 dB(A).

Jak konserwować zszywacz PowerPlus POWX13700?

Regularnie czyść narzędzie, szczególnie szczeliny wentylacyjne i obszar magazynka, aby usunąć pył drzewny i wióry. Nie jest wymagana żadna specjalna konserwacja poza czyszczeniem.

Czy mogę użyć zszywacza do mocowania kabli elektrycznych?

Nie, narzędzie nie jest przeznaczone do układania kabli elektrycznych. Może to uszkodzić izolację i spowodować porażenie prądem lub pożar.

Jaki jest okres gwarancji?

Gwarancja prawna wynosi 36 miesięcy od daty zakupu przez pierwszego użytkownika. Obejmuje wady materiałowe i produkcyjne, ale nie normalne zużycie ani uszkodzenia spowodowane niewłaściwym użytkowaniem.

Gdzie mogę znaleźć pełną instrukcję?

Pełna instrukcja jest dostępna do bezpłatnego pobrania w formacie PDF na stronie notice-facile.com dla modelu PowerPlus POWX13700.

INSTRUKCJA OBSŁUGI POWX13700 PowerPlus

7.1 Naplnenie sponkami/klincami (obr. 1)

1 PRZEZNACZENIE....2
2 OPIS (RYC. 1) 2
3 LISTA ELEMENTÓW W OPAKOWANIU 2
4 SYMBOLE 2
5 OGÓLNE ZASADY KORZYSTANIA Z ELEKTRONARZĘDZI .....3
5.1 Obszar roboczy....3
5.2 Bezpieczeństwo elektryczne 3
5.3 Bezpieczeństwo osób 4
5.4 Używanie i konserwacja elektronarzędzia....4
5.5 Serwisowanie....4

6 SPECJALNE INSTRUKCJE BEZPIECZEŃSTWA DLA ZSZYWACZY ELEKTRYCZNYCH....5

7 MONTAŻ....5
7.1 Napełnianie zszywkami/gwoździami (ryc. 1)....5
8 PRACA 5
8.1 Włączanie i wyłączanie (ryc. 2)......5
8.2 Wstrzeliwanie zszywki lub gwoździa (ryc. 3)....6
9 DANE TECHNICZNE....6
10 HALAS....6
11 KONSERWACJA 6
12 GWARANCJA 6
13 ŚRODOWISKO....7
14 DEKLARACJA ZGODNOŚCI 8

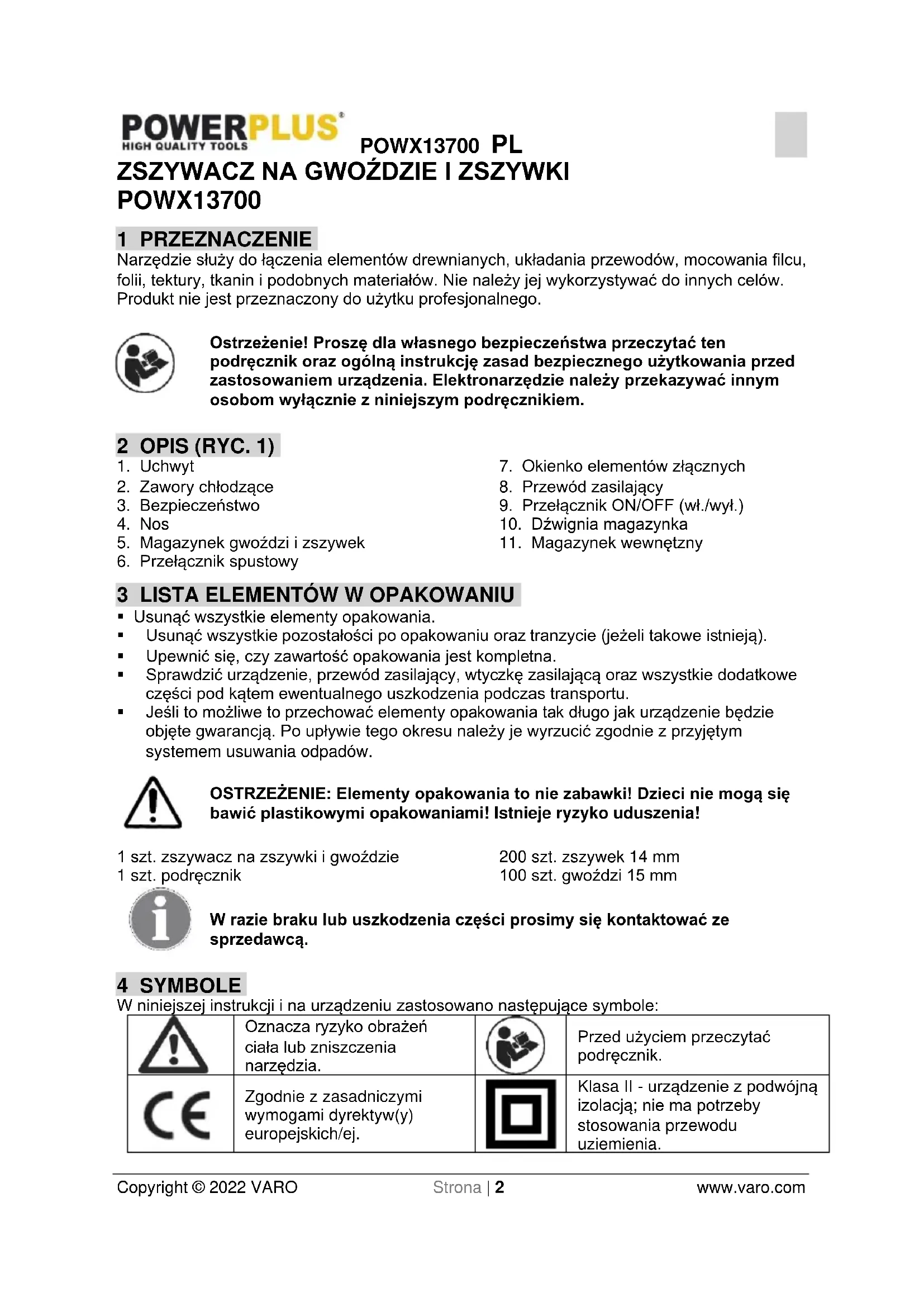

ZSZYWACZ NA GWOŻDZIE I ZSZYWKI POWX13700

1 PRZEZNACZENIE

Narzędzie służy do łączenia elementów drewnianych, układania przewodów, mocowania filcu, folii, tektury, tkanin i podobnych materiałów. Nie należy jej wykorzystywać do innych celów. Produkt nie jest przeznaczony do użytku profesjonalnego.

Ostrzeżenie! Proszę dla własnego bezpieczeństwa przeczytać ten podręcznik oraz ogólną instrukcję zasad bezpiecznego użytkowania przed zastosowaniem urządzenia. Elektronarzędzie należy przekazywać innym osobom wyłącznie z niniejszym podręcznikiem.

2 OPIS (RYC. 1)

1. Uchwyt
2. Zawory chłodzące
3. Bezpieczeństwo
4. Nos
5. Magazynek gwoździ i zszywek
6. Okienko elementów złącznych
7. Przewód zasilający
8. Przełącznik ON/OFF (wł./wył.)
9. Dźwignia magazynka

10. Magazynek wewnętrzny

11. Przełącznik spustowy

3 LISTA ELEMENTÓW W OPAKOWANIU

• Usunąć wszystkie elementy opakowania.
• Usunąć wszystkie pozostałości po opakowaniu oraz tranzycie (jeżeli takowe istnieją).
  ■ Upewnić się, czy zawartość opakowania jest kompletna.
• Sprawdzić urządzenie, przewód zasilający, wtyczkę zasilającą oraz wszystkie dodatkowe części pod kątem ewentualnego uszkodzenia podczas transportu.
• Jeśli to możliwe to przechować elementy opakowania tak długo jak urządzenie będzie objęte gwarancją. Po upływie tego okresu należy je wyrzucić zgodnie z przyjętym systemem usuwania odpadów.

OSTRZEŻENIE: Elementy opakowania to nie zabawki! Dzieci nie mogą się bawić plastikowymi opakowaniami! Istnieje ryzyko uduszenia!

1 szt. zszywacz na zszywki i gwoździe

200 szt. zszywek 14 mm

1 szt. podręcznik

100 szt. gwoździ 15 mm

W razie braku lub uszkodzenia części prosimy się kontaktować ze sprzedawcą.

4 SYMBOLE

W niniejszej instrukcji i na urządzeniu zastosowano następujące symbole:

	Oznacza ryzyko obrażeń ciała lub zniszczenia narzędzia.		Przed użyciem przeczytać podręcznik.
	Zgodnie z zasadniczymi wymogami dyrektyw(y) europejskich/ej.		Klasa II - urządzenie z podwójną izolacją; nie ma potrzeby stosowania przewodu uziemienia.
	Zawsze nosić gogle ochronne.		Nosić rękawice ochronne.
	SYMBOL SELEKTYWNEGO ZBIERANIATen symbol oznacza, że zużytego sprzętu nie można umieszczać łącznie z innymi odpadami (2012/19/UE).

5 OGÓLNE ZASADY KORZYSTANIA Z ELEKTRONARZĘDZI

Należy przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa i instrukcje. Ich nieprzestrzeganie może spowodować porażenie elektryczne, pożar i/lub poważne obrażenia ciała. Należy zachować wszystkie ostrzeżenia i instrukcje do późniejszego wykorzystania. Termin „elektronarzędzie” stosowany w ostrzeżeniach oznacza elektronarzędzie przewodowe zasilane z sieci lub elektronarzędzie bezprzewodowe, zasilane akumulatorowo.

5.1 Obszar roboczy

• Miejsce pracy należy utrzymywać w czystości oraz przy dobrym oświetleniu. Zagracone i żle oświetlone miejsca mogą być przyczyną wypadków.
• Nie wolno korzystać z urządzenia w rejonie ulatniania się niebezpiecznych oparów, takich jak łatwopalne substancje, gazy lub pył. Urządzenia elektryczne mogą wytworzyć iskrę, która może doprowadzić do eksplozji lub zapalenia się pyłów lub oparów.
• Nie wolno dopuszczać dzieci ani innych osób postronnych w rejon pracy elektronarzędzia. Dekoncentracja może prowadzić do utraty kontroli.

5.2 Bezpieczeństwo elektryczne

Zawsze należy sprawdzić, czy napięcie prądu zasilającego jest zgodne z napięciem podanym na tabliczce znamionowej.

Wtyczki elektronarzędzi muszą być dopasowane do gniazd elektrycznych. Nie wolno w żaden sposób modyfikować wtyczek. Nie stosować jakichkolwiek rozgałęziaczy z uziemieniem. Niemodyfikowane wtyczki i dopasowane gniazda zmniejszają ryzyko porażenia prądem.
Należy unikać kontaktu z uziemionymi powierzchniami, takimi jak rury metalowe, grzejniki, paleniska czy lodówki. Kontakt z takimi powierzchniami oznacza zwiększone ryzyko porażenia prądem.
- Nie wolno wystawiać elektronarzędzi na deszcz i wilgoć. Woda wnikająca do elektronarzędzia oznacza zwiększone ryzyko porażenia prądem.
- Nie obciążać przewodu. Przewodu nie wolno używać do przenoszenia, pociągania lub odłączania elektronarzędzia od zasilania. Przewód należy trzymać z dala od gorąca, oleju, ostrych krawędzi i poruszających się części. Uszkodzone lub zaplątane przewody zwiększają ryzyko porażenia prądem.
- Podczas obsługi elektronarzędzia poza pomieszczeniami należy używać przedłużaczy przeznaczonych do używania na zewnątrz. Użycie przewodu przeznaczonego do stosowania poza pomieszczeniami zmniejsza ryzyko porażenia prądem.
- Jeśli nie można uniknąć obsługi elektronarzędzia w wilgotnym środowisku, należy skorzystać ze źródła zasilania chronionego wyłącznikiem różnicowopрядowym (RCD). Zastosowanie RCD zmniejsza ryzyko porażenia prądem.

5.3 Bezpieczeństwo osób

Należy zachować ostrożność, uważać na wykonywane ruchy oraz sytuację dookoła podczas korzystania z urządzenia. Nie używać elektronarzędzia, jeśli odczuwa się przemęczenie, ani pod wpływem narkotyków, alkoholu bądź leków. Chwila nieuwagi podczas używania elektronarzędzia może doprowadzić do poważnego urazu.
- Korzystać z urządzeń ochronnych. Zawsze należy używać środków ochrony wzroku. Stosować takie przedmioty jak maska przeciwpyłowa, obuwie antypoślizgowe, twarde nakrycie głowy, lub nauszniki przeciwhałasowe, kiedy tylko będzie wymagała tego sytuacja, a zmniejszy się ryzyko odniesienia osobistych obrażeń.
- Unikać przypadkowego uruchomienia. Przed włożeniem wtyczki do kontaktu upewnić się, że włącznik jest w położeniu „OFF" (wyłączone). Przenoszenie elektronarzędzia z palcem na włączniku, a także wkładanie do gniazdka wtyczki elektronarzędzia z włącznikiem w położeniu „ON” (włączone) może doprowadzić do wypadku.
- Usunąć wszelkie klucze przed uruchomieniem urządzenia. Klin nastawczy lub klucz przymocowany do ruchomej części elektronarzędzia może być przyczyną obrażeń ciała.
- Nie wolno sięgać zbyt daleko. Przez cały czas należy mieć mocne podparcie dla stóp i zachowywać równowagę. Umożliwi to lepszą kontrolę nad elektronarzędziem w nieoczekiwanych sytuacjach.
- Ubierać się odpowiednio. Nie zakładać luźnej odzieży ani bizuterii. Włosy, odzież i rękawice trzymać z dala od poruszających się części. Luźna odzież, bizuteria i długie włosy mogą być uchwycone przez poruszające się części.
- Jeśli urządzenie jest właściwie podłączone do pochłaniacza kurzu lub zbieracza odpadków upewnić się, że funkcjonują one właściwie. Użycie tych urządzeń może zmniejszyć zagrożenia związane z zapyleniem.

5.4 Używanie i konserwacja elektronarzędzia

• Nie wolno przeciążać elektronarzędzia. Należy dobrać odpowiednie narzędzie do każdej pracy. Prawidłowe elektronarzędzie pozwoli wykonać pracę lepiej i bezpieczniej z prędkością, do której zostało zaprojektowane.
• Nie używać elektronarzędzia, kiedy wyłącznik nie działa prawidłowo. Elektronarzędzie z niesprawnym wyłącznikiem jest niebezpieczne i musi być naprawione.
• Odłączyć wtyczkę od gniazdka zasilania, jeśli zamierza się dokonać jakiejkolwiek wymiany akcesoriów lub odłożyć elektronarzędzie do przechowywania. Takie zabezpieczenie ograniczy ryzyko przypadkowego uruchomienia elektronarzędzia.
• Nieużywane elektronarzędzie należy przechowywać w niedostępnym dla dzieci miejscu; nie wolno też zezwalać na korzystanie z niego przez osoby niezaznajomione z instrukcją obsługi tego urządzenia. Elektronarzędzia używane przez osoby nieprzeszkolone mogą być niebezpieczne.
• Elektronarzędzia należy konserwować. Sprawdzać, czy ruchome elementy nie stykają się ze sobą, nie są uszkodzone, żle wyregulowane oraz, czy ich funkcjonowanie nie jest w żaden sposób ograniczone. Uszkodzone elektronarzędzie należy naprawić przed użyciem. Niewłaściwa konserwacja elektronarzędzi jest przyczyną wielu wypadków.
• Części tnące muszą być zawsze naostrzone i czyste. Łatwiej jest sterować właściwie utrzymanymi częściami tnącymi o odpowiednio naostrzonych krawędziach, a to zmniejsza ryzyko wadliwego funkcjonowania urządzenia.
• Korzystać z elektronarzędzi, ich części oraz podzespołów itp., jedynie zgodnie z instrukcją i przeznaczeniem właściwym dla danego typu urządzenia, przy uwzględnieniu warunków jego pracy oraz rodzaju wykonywanego zadania. Użytkowanie elektronarzędzi w sposób niezgodny z przeznaczeniem grozi powstaniem niebezpiecznych sytuacji.

5.5 Serwisowanie

- Elektronarzędzie powinno być serwisowane przez wykwalifikowaną osobę. Części wymienne muszą być identyczne z oryginalnymi częściami. Pozwoli to zapewnić bezpieczeństwo pracy elektronarzędzia.

6 SPECJALNE INSTRUKCJE BEZPIECZEŃSTWA DLA ZSZYWACZY ELEKTRYCZNYCH

• Przed włożeniem zszywek lub gwoździ należy odłączyć narzędzie od zasilania.
• Nie wolno kierować narzędzia w stronę osób ani zwierząt.
• Należy używać wyłącznie zszywek lub gwoździ odpowiednich dla tego narzędzia.
• Przed użyciem narzędzia należy się upewnić, że zabezpieczenia działają prawidłowo.
• Nie wolno blokować urządzenia zabezpieczającego.
• Wyłączać narzędzie przed planowaną przerwą w pracy oraz po zakończeniu pracy.

- należy stosować ochronniki słuchu;

- Nie wolno aktywować narzędzia przed jego pewnym umieszczeniem na elemencie obrabianym. Jeśli narzędzie nie będzie mieć styczności z elementem obrabianym, element złączny może zostać odchylony od celu.

- Nie używać zszywacza do mocowania przewodów elektrycznych. Nie jest on przeznaczony do montażu przewodów elektrycznych i może uszkadzać izolację przewodów elektrycznych, powodując porażenie prądem lub zagrożenie pożarowe.

7 MONTAŻ

Ostrzeżenie: Ten zszywacz na gwoździe/zszywki NIE jest przeznaczony do mocowania gwoździami bądź zszywkami w betonie, kamieniu, cegłach ani metalu.

Ostrzeżenie: Nie wykonywać wstrzeliwania, jeśli gwoździe bez główki utkwiły w części nosowej (4).

Ostrzeżenie! Odłączać zszywacz od gniazda zasilającego na czas napełniania.

7.1 Napełnianie zszywkami/gwoździami (ryc. 1)

• Trzymać narzędzie do góry dnem.
• Nacisnąć zapadki magazynka po obu stronach narzędzia i wyciągnąć magazynek w kolejności od a do b.
  ■ Włożyć rząd zszywek/gwoździ do otworu za częścią nosową.
• Wcisnąć załadowany magazynek z powrotem do urządzenia. Zostanie zatrzaśnięty na miejscu.

8 PRACA

Kiedy urządzenie jest napełnione elementami złącznymi i jest się gotowym do rozpoczęcia pracy, należy podłączyć przewód zasilający zszywacza na gwoździe/zszywki (8) do gniazda zasilającego.

Uwaga: podczas każdego wstrzeliwania gwoździa/zszywki zszywacz (3) musi być mocno dociśnięty do elementu obrabianego.

8.1 Włączanie i wyłączanie (ryc. 2)

• Przestawić przełącznik zasilania w położenie „I”, aby zapewnić zasilanie elektryczne narzędzia.
• Przestawić przełącznik zasilania w położenie „O”, aby wyłączyć zasilanie.

8.2 Wstrzeliwanie zszywki lub gwoździa (ryc. 3)

• Przestawić przełącznik ON/OFF (wł./wył.) w położenie ON (wł.).
• Przyłożyć zszywacz do elementu obrabianego w taki sposób, aby jego część nosowa znalazła się w miejscu, w którym chce się umieścić zszywkę/gwójdź. Docisnąć zszywacz i część nosową w dół do powierzchni, która ma być mocowana.
  ■ Nacisnąć spust w celu wstrzelenia zszywki.

9 DANE TECHNICZNE

Napięcie znamionowe	230-240 V / 50 Hz
Częstotliwość udarów	20 / min
Moc znamionowa	45W
Rozmiar zszywki/gwożdzia	8-14 mm / 16 mm
Klasa ochrony	II

10 HAŁAS

Wartość emisji hałasu, mierzonej zgodnie z odpowiednią normą. (K=3)

Poziom ciśnienia akustycznego LpA	82 dB(A)
Poziom mocy akustycznej LwA	93 dB(A)

UWAGA! Stosować ochronniki słuchu, jeśli ciśnienie akustyczne przekracza 85 dB(A).

aw (drgania)

9,5 m/s²

K = 1,5 ~m / s^2

11 KONSERWACJA

Narzędzie nie wymaga żadnej konserwacji poza regularnym czyszczeniem. Powinno być zawsze oczyszczone z pyłu i wiórów. Dotyczy to szczególnie otworów wentylacyjnych i powierzchni wokół magazynka.

12 GWARANCJA

• Na produkt udziela się gwarancji, obowiązującej przez 36 miesięcy od daty zakupu przez pierwszego użytkownika.
• Niniejsza gwarancja obejmuje wszelkie wady materiałowe i produkcyjne, ale nie dotyczy: baterii, ładowarek, uszkodzonych części ulegających normalnemu zużyciu, takich jak łożyska, szczotki, przewody i wtyczki, ani takich akcesoriów jak wiertła, końcówki do wiertarek, brzeszczoty pił, itd.; nie obejmuje także uszkodzeń ani usterek spowodowanych przez niewłaściwe używanie produktu, wypadki lub modyfikacje; gwarancja nie obejmuje również kosztów transportu.
• Zapisy niniejszej gwarancji nie mają także zastosowania do uszkodzeń i/lub usterek wynikających z nieprawidłowego użytkowania.
• Odrzucamy również wszelką odpowiedzialność za jakiekolwiek urazy ciała wynikające z nieprawidłowego używania urządzenia.
• Naprawy mogą być dokonywane wyłącznie przez autoryzowany serwis narzędzi Powerplus.
• Więcej informacji można uzyskać, dzwoniąc na numer: 00 32 3 292 92 90.
• Jeśli nie zostanie uzgodnione inaczej w formie pisemnej, wszelkie koszty transportu będą zawsze ponoszone przez klienta.
• Należy zaznaczyć, że żadne roszczenie w ramach gwarancji nie jest możliwe, jeśli uszkodzenie urządzenia będzie spowodowane niestaranną konserwacją lub przeciążeniem urządzenia.
• Gwarancja zdecydowanie nie obejmuje uszkodzeń wynikających z wniknięcia, nadmiernego osadzania się pyłu w urządzeniu, zawinionego uszkodzenia (celowego lub

POWX13700 PL

wynikającego z poważnego zaniedbania), nieodpowiedniego używania (używania w celach, do których urządzenie nie jest przeznaczone), nieprawidłowej obsługi (nieprzestrzegania zaleceń zawartych w podręczniku użytkownika), nieprawidłowego montażu, uderzenia pioruna oraz nieprawidłowego napięcia sieciowego. Ta lista nie uwzględnia wszystkich możliwych sytuacji.

• Akceptacja roszczeń w ramach gwarancji nie może prowadzić do wydłużenia okresu gwarancji ani rozpoczęcia nowego okresu gwarancji w przypadku wymiany urządzenia.
• Urządzenia lub części, które zostaną wymienione w ramach gwarancji, pozostają zatem własnością Varo NV.
• Zastrzegamy sobie prawo do odrzucenia roszczenia, jeżeli nie jest możliwa weryfikacja dokonania zakupu, a także, jeśli można wyraźnie stwierdzić, że produkt nie był konserwowany we właściwy sposób (czyszczenie szczelin wentylacyjnych, regularny przegląd szczotek węglowych itp.).
  ■ Jako dowód zakupu należy zachować rachunek.
• Niezdemontowane narzędzie należy zwrócić do sprzedawcy w oryginalnej plastikowej walizce (jeżeli produkt był w nią fabrycznie zapakowany) wraz z dowodem zakupu.

13 ŚRODOWISKO

Zgodnie z art. 13 ust 1. Ustawy z dnia 11 września 2015 roku o zużytym sprzęcie elektrycznym i elektronicznym zakazuje się umieszczania zużytego sprzętu łącznie z innymi odpadami. Elektroodpady nie mogą być wyrzucane do pojemników do selektywnej zbiórki odpadów komunalnych. Można je oddać w specjalnie wyznaczonych miejscach np. Punkt Selektywnej Zbiórki Odpadów Komunalnych lub/ bądź w punktach handlowych oferujących w sprzedaży sprzęt elektroniczny. Należy postępować zgodnie z obowiązującymi w Polsce przepisami dotyczącymi selektywnej zbiórki urządzeń elektrycznych i elektronicznych.

Prawidłowa gospodarka odpadami pomaga uniknąć potencjalnych skutków dla środowiska i zdrowia ludzi wynikających z obecności w sprzęcie niebezpiecznych: substancji, mieszanin oraz części składowych.

14 DEKLARACJA ZGODNOŚCI

VARO N.V. - Vic. Van Rompuy N.V.- Joseph Van Instraat 9 - BE2500 Lier - BELGIA oświadcza, że

produkt: Zszywacz na gwoździe i zszywki

znak towarowy: POWERplus

model: POWX13700

spełnia niezbędne wymogi i inne stosowne postanowienia odpowiednich dyrektyw europejskich, opierając się na stosowaniu europejskich norm zharmonizowanych; Wszelkie nieuprawnione modyfikacje urządzenia spowodują unieważnienie niniejszej deklaracji.

Dyrektywy europejskie (wraz z wszelkimi dyrektywami je zmieniającymi, aż do dnia podpisania):

2011/65/EU

2006/42/WE

2014/30/EU

Europejskie normy zharmonizowane (wraz z wszelkimi dyrektywami je zmieniającymi, aż do dnia podpisania):

EN60745-1:2009

EN60745-2-16:2010

EN IEC 55014-1 : 2021

Osoba odpowiedzialna za przechowywanie dokumentacji technicznej: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Niżej podpisany/a działa w imieniu Dyrektora Naczelnego firmy,

Philippe Vankerkhove

Specjalista ds. Regulacyjnych – Dyrektor ds. Zgodności z Przepisami
