| Produkttype | Elektrisk stiftemaskin/spikerpistol |
| Merke | PowerPlus |
| Modell | POWX13700 |
| Strømforsyning | 230-240 V ~ 50 Hz |
| Nominell effekt | 45 W |
| Festehastighet | 20 slag/min |
| Kompatible stiftetyper | Stifter fra 8 til 14 mm |
| Kompatible spikerstyper | Spiker på 16 mm |
| Magasinkapasitet | Opptil 200 stifter eller 100 spiker |
| Beskyttelsesklasse | II (dobbeltisolert) |
| Lydtrykk LpA | 82 dB(A) |
| Lydeffekt LwA | 93 dB(A) |
| Vibrasjonsnivå | 9,5 m/s² |
| Tiltenkt bruk | Festing på tre eller lignende materialer |
| Garanti | 36 måneder |
| Vekt (estimert) | 1,5 kg |
| Dimensjoner (estimert) | 250 x 200 x 60 mm |
Ofte stilte spørsmål - POWX13700 PowerPlus
Brukerspørsmål om POWX13700 PowerPlus
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Hefteapparat i PDF-format gratis! Finn veiledningen din POWX13700 - PowerPlus og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. POWX13700 av merket PowerPlus.
BRUKSANVISNING POWX13700 PowerPlus
Maskinen brukes til å feste treverk, trådnett, filt, film, kartong, stoff på tre eller lignende materialer. Ingen annen bruk er ikke tillatt. Egner seg ikke til profesjonelt bruk.
ADVARSEL! Les og forstå denne brukerhåndboken før verktøyet tas i bruk, og ta vare på håndboken for fremtidig referanse. Hvis verktøyet leveres videre til en tredjeperson må også håndboken følge med.
2 BESKRIVELSE (FIG. A)
- Håndtak
- Spiker-/naglevindu
- Lufteåpninger 8. Strømledning
- Sikkerhetsmekanisme 9. PÅ/AV-bryter
- Nese 10. Magasinhåndtak
- Spiker- og krampemagasin 11. Indre magasin
- Avtrekker
3 PAKKENS INNHOLD
■ Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).
■ Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden. Deretter må du kaste det i ditt lokale avfallssystem.
ADVARSEL: Emballasjen er ikke leketøy! Barn må ikke leke med plastposer! Kvelningsfare!
1 stk spiker-/krampepistol 200 stk stifter 14 mm
1 stk instruksjonshåndbok 100 stk spiker 15 mm
Hvis du oppdager manglende eller skadede deler må du ta kontakt med forhandleren.
4 SYMBOLFORKLARING
Følgende symboler brukes i denne bruksanvisningen eller på maskinen:
 | Indikerer risiko for personskader eller skader på verktøyet. |  | Les manualen før bruk. |
 | I overensstemmelse med de vesentligste, aktuelle sikkerhetsstandardene i EU-direktivene. |  | Klasse II-maskin – dobbeltisolert – krever ikke jordet støpsel. |
 | Bruk av øyebeskyttelse er påbudt. |  | Bruk hansker. |

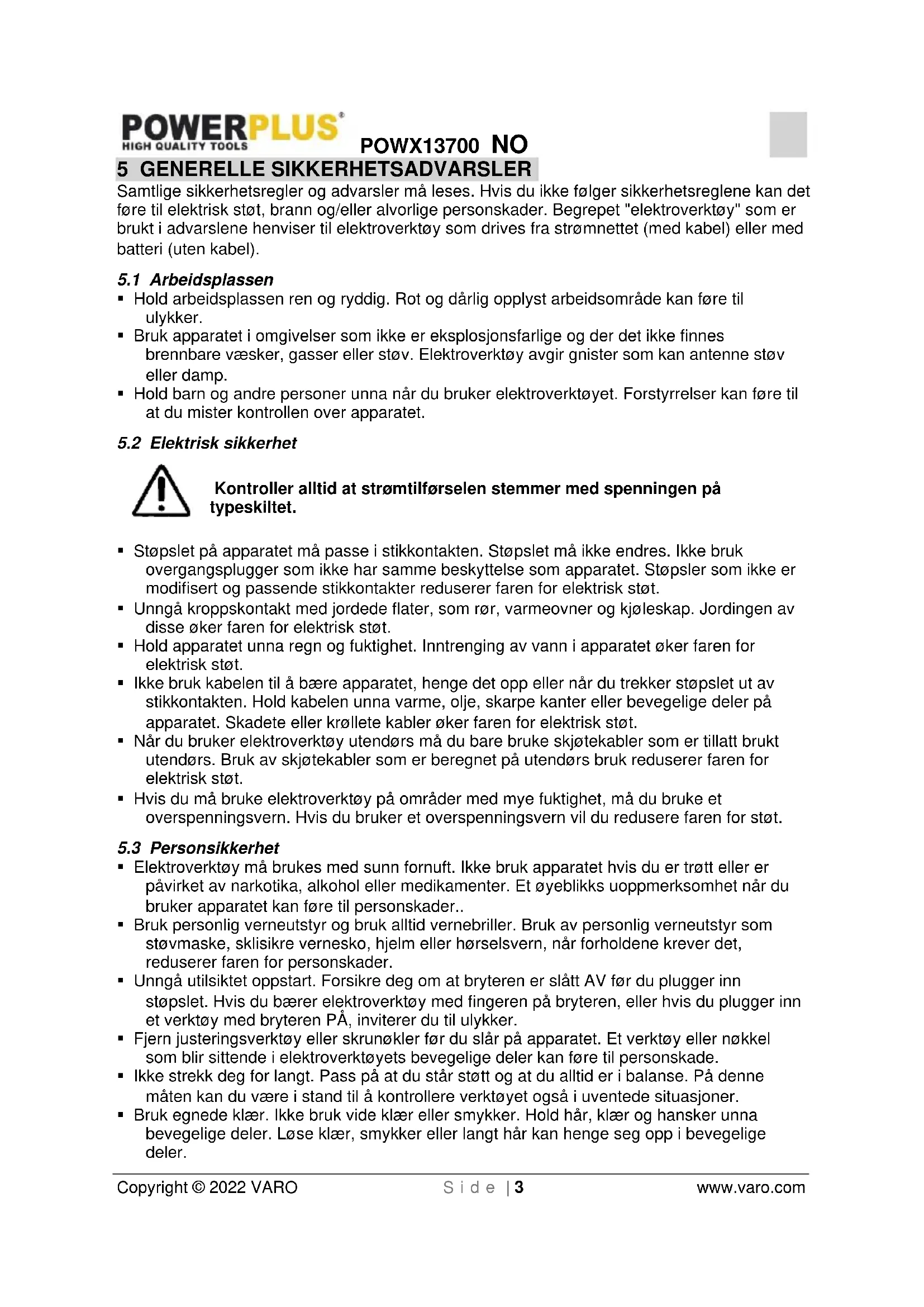

5 GENERELLE SIKKERHETSADVARSLER
Samtlige sikkerhetsregler og advarsler må leses. Hvis du ikke følger sikkerhetsreglene kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i advarslene henviser til elektroverktøy som drives fra strømnettet (med kabel) eller med batteri (uten kabel).
5.1 Arbeidsplassen
- Hold arbeidsplassen ren og ryddig. Rot og dårlig opplyst arbeidsområde kan føre til ulykker.
- Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan antenne støv eller damp.
- Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.
5.2 Elektrisk sikkerhet
Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.
- Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.
- Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.
- Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.
- Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.
- Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.
- Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for støt.
5.3 Personsikkerhet
- Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader..
- Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.
- Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulvkker.
- Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøvets bevegelige deler kan føre til personskade.
- Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøvet også i uventede situasioner.
- Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.
- Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.
5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy
- Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.
- Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøvet med bryteren, er det farlig å bruke og må repareres.
- Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøvet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.
- Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.
- Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig verdlikeholdte elektroverktøy.
- Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.
- Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdende og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasjoner.
5.5 Service
- La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.
6 SPESIELLE SIKKERHETSREGLER FOR SPIKER-/KRAMPEPISTOLER
- Støpslet skal alltid være trukket ut av stikkontakten før du setter inn kramper eller spiker!
■ Rett aldri maskinen mot mennesker eller dvr.
■ Bruk kun kramper eller spiker som passer til maskinen.
- Før du tar i bruk maskinen må du forsikre deg om at sikkerhetsinnretningene fungerer som de skal.
■ Blokker aldri en sikkerhetsinnretning.
- Ikke aktiver verktøyet med mindre det er plassert fast mot arbeidsstykket. Hvis verktøyet ikke er i kontakt med arbeidsstykket kan spikeren/naglen bli avledet bort fra målet.
- Ikke bruk stiftemaskinen til å feste strømledninger. Den er ikke utformet til installasjon av strømledninger og kan skade ledningenes isolasjon og dermed forårsake fare for elektrisk støt eller brann.
7 MONTERING
Advarsel: Denne spiker-/krampepistolen egner seg IKKE til å sette spiker/kramper i betong, mur eller metall.
Advarsel: Ikke trekk av hvis spikre eller kramper er fastkilt i nesen (4).
Advarsel! Trekk støpslet ut av stikkontakten hver gang magasinet skal fylles.
7.1 Lasting av spiker/nagler (Fig. 1)
■ Hold verktøyet opp-ned
- Trykk magasinets sperrer på hver side av verktøyet og dra magasinet ut av verktøyet ved å følge rekkefølgen a til b.
- Sett inn en rekke med spiker/nagler i åpningen bak nesestykket
- Skyv det lastede magasinet tilbake I enheten. Det vil klipses på plass.
8 BRUK
Når verktøyet er ladet med festemidler og du er klar til å begynne, setter du støpslet på pistolens strømledning (8) i en stikkontakt.
Merk: Hver gang du fyrer av spiker-/krampepistolen, må sikkerhetsmekanismen (3) trykkes godt inn mot arbeidsstykket.
8.1 Slå på/av (Fig. 2)
- For å forsyne strøm til verktøyet, skyv strømbryteren til "l"-posisjonen.
- For å slå av, skyv strømbryteren til "O-posisjonen.
8.2 Skyte ut spiker eller nagler (Fig. 3)
- Flytt på-/av-bryteren til på-posisjon.
- Plasser stiftemaskinen mot arbeidsstykket så stiftemaskinens nesestykke er der du vil at spikeren/naglen skal plasseres. Plasser sikkerhetsmekanismen og nesestykket ned på overflaten det skal stiftes på.
- For å skyte ut, trykk på avtrekkeren.
9 TEKNISKE DATA
| Nominell spenning | 230-240 V / 50 Hz |
| Slagantall | 20 / min |
| Nominell effekt | 45W |
| Kramper-/spikerstørrelse | 8-14 mm / 16 mm |
| Beskyttelsesklasse | II |
10 ST∅Y
Støyemisjonsverdier målt i samsvar med relevant standard. (K=3)
Lydtrykknivå LpA
82 dB(A)
Lydeffektnivå LwA
93 dB(A)
VIKTIG! Bruk hørselsvern när lydtrykket er over 85 dB(A).
aw (Vibrasjon)
9,5 m/s²
K = 1,5 ~m / s^2
11 VEDLIKEHOLD
Bortsett fra regelmessig rengjøring er maskinen vedlikeholdsfri. Hold maskinen fri for støv fra treverk og spon. Vær spesielt oppmerksom på lufteåpningene og området rundt magasinet
12 GARANTI
- Dette produktet garanteres i samsvar med lovens bestemmelser for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.
- Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, vanlige sliasjefeil på deler som lagre, børster, ledninger og plugger eller på tilbehør som bor, borebits, sagblader osv. eller skade eller feil som skyldes misbruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.
- Skader og/eller defekter som skyldes ukorrekt bruk dekkes heller ikke av garantien.
- Vi fraskriver oss også alt ansvar for personskader som skyldes ukorrekt bruk av verktøyet.
- Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.
- Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.
- Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.
- Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.
- Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.
- Garantikrav som aksepteres vil aldri føre til en forlengelse av garantiperioden. Heller ikke vil en ny garantiperiode starte dersom produktet erstattes.
- Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller när det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv.).
- Du må ta vare på kvitteringen som bevis på datoen for kjøpet.
- Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.
13 MILJ∅
Hvis maskinen må skiftes ut etter lang tids bruk, må den ikke kastes sammen med husholdningsavfallet. Kast den på en miljøvennlig måte.
Avfallsbehandling av elektriske produkter skal ikke foretas ved å kaste dem sammen med husholdningsavfall. Sørg for å gjenvinne der anlegg eksisterer. Be lokale myndigheter eller forhandler om råd om gjenvinning.
14 SAMSVARSERKLÆRING
VARO N.V. – Vic. Van Rompuy N.V.- Joseph Van Instraat 9 – BE2500 Lier – Belgia, erklærer at,
produktbetegnelse: Spiker-/krampepistol
merke: POWERplus
modell: POWX13700
oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert på bruken av europeiske, harmoniserte standarder. Enhver uautorisert endring av apparatet vil annullere denne erklæringen.
Eu-Direktiver (med eventuelle endringer inntil dato for underskrift):
2011/65/EU
2006/42/EC
2014/30/EU
Europeiske harmoniserte standarder (med eventuelle endringer inntil dato for underskrift):
EN60745-1 : 2009
EN60745-2-16 : 2010
EN IEC 55014-1 : 2021
Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Undertegnede handler på vegne av selskapets CEO,
Philippe Vankerkhove
Regulatoriske saker – Samsvarsleder
