POWX13700 - Capsator PowerPlus - Manual de utilizare gratuit

Tip produs	Capseu / Piroleu electric
Marca	PowerPlus
Model	POWX13700
Alimentare	230-240 V ~ 50 Hz
Putere nominală	45 W
Cadență de fixare	20 de lovituri/min
Tip de capse compatibile	Capse de 8 până la 14 mm
Tip de cuie compatibile	Cuie de 16 mm
Capacitatea magaziei	Până la 200 de capse sau 100 de cuie
Clasă de protecție	II (dublă izolație)
Presiune acustică LpA	82 dB(A)
Putere acustică LwA	93 dB(A)
Nivel de vibrații	9,5 m/s²
Utilizare prevăzută	Fixare pe lemn sau materiale similare
Garanție	36 de luni
Greutate (estimată)	1,5 kg
Dimensiuni (estimate)	250 x 200 x 60 mm

Întrebări frecvente - POWX13700 PowerPlus

Ce tipuri de capse și cuie pot folosi cu PowerPlus POWX13700?

Capseua acceptă capse de 8 până la 14 mm și cuie de 16 mm. Utilizați numai elemente de fixare adecvate recomandate în manual.

Cum se încarcă magazia capseui?

Deconectați scula. Țineți-o cu capul în jos, apăsați pe urechile magaziei de ambele părți și scoateți-o. Introduceți un rând de capse sau cuie în deschiderea din spatele capului, apoi puneți magazia la loc până se fixează.

Pot folosi această capseu pe beton sau metal?

Nu, scula nu este concepută pentru beton, zidărie, cărămizi sau metal. Este destinată fixării pe lemn sau materiale similare.

Cum se pornește capseua?

Conectați cablul de alimentare la o priză de rețea. Împingeți comutatorul pornit/oprit în poziția 'I' pentru a porni și în 'O' pentru a opri.

Ce fac dacă se blochează o capsă în cap?

Deconectați imediat scula. Nu acționați trăgaciul. Deschideți magazia și scoateți cu grijă elementul de fixare blocat cu ajutorul unui clește dacă este necesar.

Ce echipamente de protecție sunt recomandate?

Purtați întotdeauna ochelari de protecție și mănuși. Folosiți căști antifonice deoarece nivelul sonor poate atinge 93 dB(A).

Cum se întreține capseua PowerPlus POWX13700?

Curățați regulat scula, în special fantele de aerisire și zona magaziei, pentru a îndepărta praful de lemn și așchiile. Nu este necesară nicio întreținere specială în afară de curățare.

Pot folosi capseua pentru fixarea cablurilor electrice?

Nu, scula nu este concepută pentru montarea cablurilor electrice. Acest lucru ar putea deteriora manta și ar putea provoca electrocutare sau incendiu.

Care este durata garanției?

Garanția legală este de 36 de luni de la data achiziționării de către primul utilizator. Acoperă defectele de material și de fabricație, dar nu uzura normală sau daunele cauzate de utilizarea incorectă.

Unde găsesc manualul complet?

Manualul complet este disponibil pentru descărcare gratuită în format PDF pe site-ul notice-facile.com pentru modelul PowerPlus POWX13700.

MANUAL DE UTILIZARE POWX13700 PowerPlus

1 UTILIZARE PREVĂZUTĂ 2
2 DESCRIERE (FIG. A) 2
3 CONTINUTUL PACHETULUI 2
4 SIMBOLURI....3
5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND APARATELE ELECTRICE ....3
5.1 Zona de lucru 3
5.2 Siguranța electrică....3
5.3 Siguranța personală....4
5.4 Folosirea și întreținerea aparatului electric....4
5.5 Service....4
6 INSTRUCTIUNI SPECIALE DE SIGURANTĂ PENTRU PISTOALELĖ ELECTRICE PENTRU CAPSĖ ....5
7 MONTARE....5
7.1 Încărcarea cuielor / capselor (Fig. 1) ....5
8 FUNCTIONARE....5
8.1 Pornirea și oprirea (Fig. 2)....5
8.2 Lansarea unei capse sau a unui cui (Fig. 3)....6
9 DATE TEHNICE 6
10 ZGOMOT 6
11 ÎNTRETINEREA 6
12 GARANTIE 6
13 MEDIU 7
14 DECLARATIA DE CONFORMITATE 8

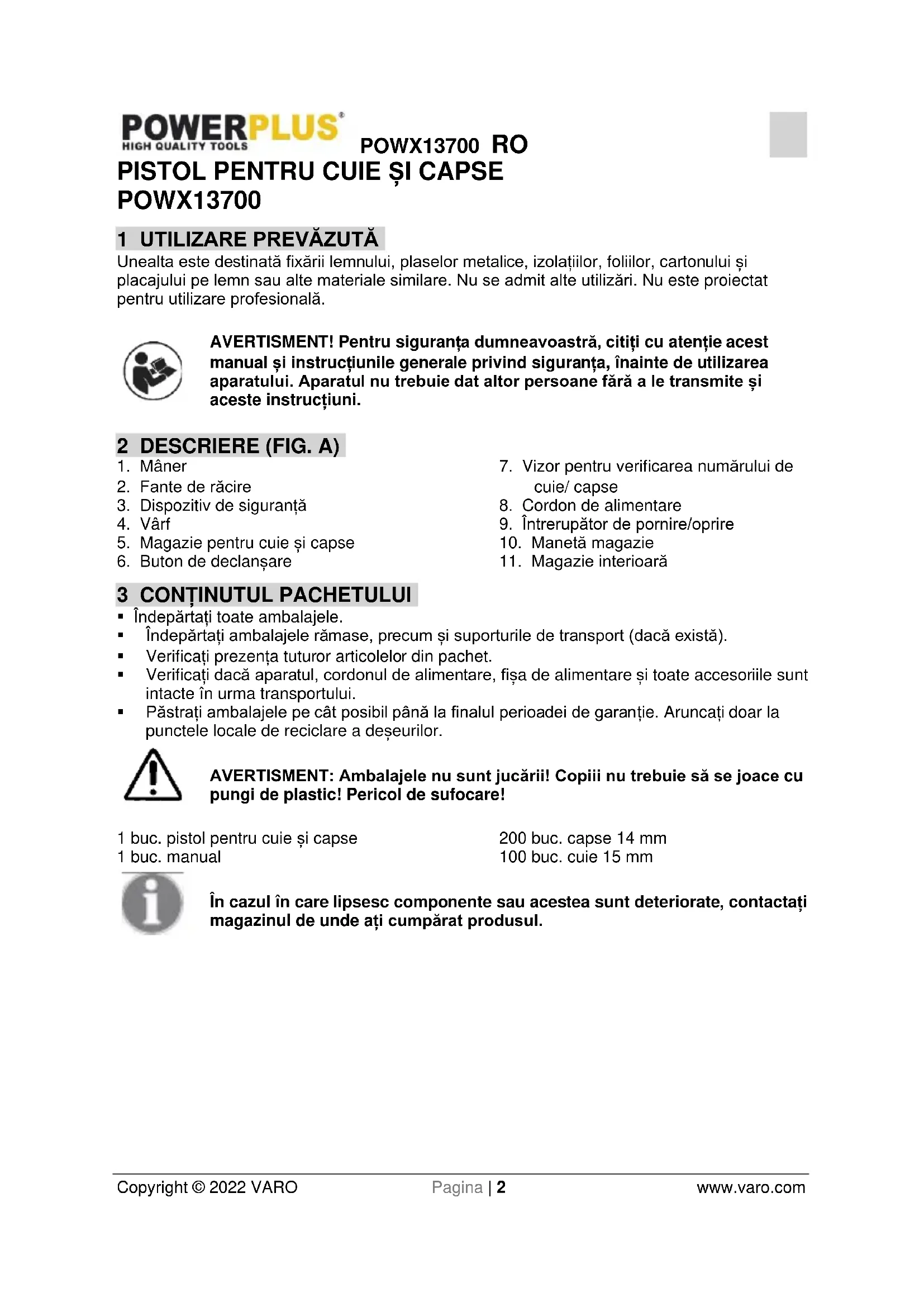

PISTOL PENTRU CUIE ŞI CAPSE POWX13700

1 UTILIZARE PREVĂZUTĂ

Unealta este destinată fixării lemnului, plaselor metalice, izolațiilor, foliilor, cartonului și placajului pe lemn sau alte materiale similare. Nu se admit alte utilizări. Nu este proiectat pentru utilizare profesională.

AVERTISMENT! Pentru siguranța dumneavoastră, citiți cu atenție acest manual și instrucțiunile generale privind siguranța, înainte de utilizarea aparatului. Aparatul nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni.

2 DESCRIERE (FIG. A)

1. Mâner
2. Fante de răcire
3. Dispozitiv de siguranță
4. Vârf
5. Magazie pentru cuie și capse
6. Buton de declanşare
7. Vizor pentru verificarea numărului de cuie/ capse
8. Cordon de alimentare
9. Întrerupător de pornire/oprire
10. Manetă magazie
11. Magazie interioară

3 CONTINUTUL PACHETULUI

- Îndepărtați toate ambalajele.

Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).

- Verificati prezența tuturor articolelor din pachet.

- Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriiile sunt intacte în urma transportului.

- Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor.

AVERTISMENT: Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare!

1 buc. pistol pentru cuie și capse

1 buc. manual

200 buc. capse 14 mm

100 buc. cuie 15 mm

În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.

4 SIMBOLURI

În acest manual si / sau pe maşină se folosesc următoarele simboluri:

	Semnifică risc de rănire sau de deteriorare a aparatului.		Citiți manualul înainte de utilizare.
	În conformitate cu standardele esențiale de siguranță ale Directivelor europene aplicabile.		Clasa II - Aparatul este dublu izolat; Firele de împământare nu sunt prin urmare necesare.
	Purtați întotdeauna ochelari de protecție.		Purtați mănuși de protecție.

5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND APARATELE ELECTRICE

Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea avertismentelor și instrucțiunilor poate duce la electrocutare, incendiu și / sau rănirea gravă. Păstrați toate avertismentele de siguranță și instrucțiunile pentru consultare ulterioară. Termenul "aparat electric" folosit în cadrul avertismentelor de siguranță se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât și la aparatul alimentat cu baterii (fără fir).

5.1 Zona de lucru

• Spațiul de lucru trebuie să fie curat și bine iluminat. Spațiile dezordonate și întunecate favorizează accidentele.
• Nu utilizați aparatele electrice în spații cu atmosferă potențial explozivă, cum ar fi în prezența lichidelor inflamabile, a gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.
• Atunci când lucrați cu aparatul electric, nu lăsați copiii și alți privitori să se apropie de spațiul de lucru. Distragerea atenției vă poate face să pierdeți controlul aparatului.

5.2 Siguranța electrică

Verificați întotdeauna dacă alimentarea de la rețea corespunde cu tensiunea de pe plăcuța indicatoare a caracteristicilor.

• Ștecărele aparatului electric trebuie să se potrivească la priză. Nu modificați în niciun fel ștecărul. Nu folosiți niciun fel de fișe de adaptare pentru aparatele electrice cu împământare. Ștecărele și prizele nemodificate reduc riscul de electrocutare mortală.
• Evitați contactul cu suprafețe împământate, cum ar fi țevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.
• Nu expuneți aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală crește în cazul în care apa pătrunde în interiorul aparatului electric.
• Nu deteriorați cablul. Nu folosiți niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstrați cablul ferit de căldură, ulei, margini ascuțite sau piese în mișcare. Cablurile deteriorate sau încălcite cresc riscul de electrocutare mortală.
• Când aparatul electric funcționează în exterior, folosiți un prelungitor adecvat folosirii în exterior. Folosirea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare mortală.
• Dacă trebuie folosit aparatul electric în medii umede, folosiți un o priză protejată cu disjunctor bipolar. Folosirea unui disjunctor polar reduce riscul de electrocutare mortală.

5.3 Siguranța personală

• Aveti grijă la ce lucrați și folosiți-vă simțul practic atunci când lucrați cu aparatul electric. Nu folosiți un aparat electric atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu aparatul electric poate duce la rănirea gravă.
• Folosiți echipament de siguranță. Purtați întotdeauna elemente de protecție pentru ochi. Echipamentul de siguranță, cum ar fi masca de praf, încălțămintea de siguranță împotriva alunecării, casca dură sau protectiile auditive, reduce rănirile.
• Evitați pornirea accidentală. Asigurați-vă că întrerupătorul se află în poziția deconectată înainte de a conecta aparatul la priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în poziția de pornire favorizează accidentele.
• Îndepărtați orice sculă de reglare sau cheie de piulițe înainte de a porni aparatul electric. O cheie de piulițe sau altă cheie lăsată prinsă de o piesă rotativă a aparatului electric poate duce la rănire.
• Nu vă întindeți. Mentineți permanent un sprijin și un echilibru corespunzător pe picioare. Acest lucru permite un control mai bun al aparatului electric în situații neprevăzute.
• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul, hainele sau mănușile departe de aparatul electric. Hainele largi, bijuteriile sau părul lung pot fi prinse de părțile în miscare.
• Dacă v-au fost furnizate dispositive pentru conectarea de utilaje de extragere și colectare a prafului, asigurați-vă că sunt conectate și folosite corect. Folosirea acestor dispositive poate reduce riscurile asociate intrării în contact cu praful.

5.4 Folosirea și întreținerea aparatului electric

• Nu suprasolicitați aparatul electric. Folositi în aparatul electric conform destinației sale. Folosirea în mod corespunzător a aparatului electric va realiza mai bine și mai sigur sarcina la parametrii pentru care a fost conceput.
• Nu utilizați aparatul dacă întrerupătorul nu îl pomește sau oprește. Orice aparat care nu poate fi controlat din întrerupător este periculos si trebuie reparat.
• Deconectați fișa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriiile sau de a depozita aparatul electric. Astfel de măsuri de prevenire reduc riscul de a porni accidental aparatul electric.
• Depozitați aparatul oprit departe de îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu acesta sau cu instrucțiunile sale să lucreze cu aparatul. Aparatele electrice sunt potential periculoase dacă sunt folosite de persoane neinstruite.
• Întrețineți aparatele. Verificați alinierea sau prinderea părților în mișcare, crăparea pieselor sau orice altă stare ce poate afecta funcționarea aparatului. Dacă este deteriorat, reparați aparatul înainte de a-l utiliză. Multe accidente sunt cauzate de aparate electrice prost întretinute.
• Păstrați piesele de tăiere ascuțite și curate. Sculele de tăiere întreținute corespunzător, având lamele de tăiere ascuțite, fac mai greu priză și sunt mai usor de controlat.
• Utilizați aparatul, accesoriiile și lamele etc. în conformitate cu aceste instrucțiuni și în modul destinat utilizării specifice a acestui aparat, luând în calcul condițiile de lucru și operațiunile care trebuie efectuate. Utilizarea aparatului electric pentru operațiuni diferite de cele pentru care a fost conceput poate duce la situații periculoase.

5.5 Service

- Reparați aparatul la un tehnician autorizat, folosind doar piese de schimb standard. Astfel, se va păstra siguranța în funcționare a aparatului.

6 INSTRUCTIUNI SPECIALE DE SIGURANTĂ PENTRU PISTOALELE ELECTRICE PENTRU CAPSE

• Deconectați întotdeauna fișa de la priză înainte de introducerea capselor sau a cuielor
• Nu îndreptați niciodată mașina către alte persoane sau către animale.
• Utilizați numai capse sau cuie corespunzătoare pentru unealtă.
• Înainte de utilizarea uneltei, verificați funcționarea corespunzătoare a dispozitivului de siguranță.
• Nu blocati dispozitivul de siguranță.
• Opriti unealta la întreruperea sau terminarea lucrului.
• Purtati dispositive de protectie pentru urechi.
• Nu acționați unealta decât dacă aceasta este așezată ferm pe piesa de prelucrat. Dacă unealta nu se află în contact cu piesa de prelucrat, elementul de strângere ar putea fi deviat la distanță de țintă.
• Nu utilizati pistolul pentru strângerea cablurilor electrice. Nu este proiectat pentru montarea cablurilor electrice și ar putea deteriora izolatia cablurilor electrice, provocând electrocutare sau incendiu.

7 MONTARE

Avertisment: Acest pistol pentru cuie/capse NU este potrivit pentru împușcarea cuielor sau capsarea în beton, zidărie, cărămizi sau metal.

Avertisment: Nu acționați pistolul în cazul în care cuiele fără cap sau capsele sunt blocate în zona vârfului (4).

Avertisment! Deconectați pistolul de la sursa de alimentare în timpul încărcării.

7.1 Încărcarea cuielor / capselor (Fig. 1)

• Tineți aparatul cu susul în jos.
  Strângeti încuietoarea magaziei pe oricare parte a aparatului și extrageți magazia din aparat, respectând ordinea de la a la b.
• Introduceti un rând de capse / cuie în deschizătura din spatele părții frontale.
• Împingeți magazia încărcată înapoi în aparat. Se va fixa cu un clic.

8 FUNCTIONARE

Când aparatul este alimentat cu dispozitivele de fixare și sunteți gata să începeți, conectați cablul de alimentare al pistolului de capse/cuie (8) la o priză de alimentare.

Notă: de fiecare dată când utilizati pistolul, dispozitivul de siguranță (3) trebuie apăsat ferm pe piesa de prelucrat.

8.1 Pornirea și oprirea (Fig. 2)

• Pentru a alimenta cu energie electrică aparatul, apăsați întrerupătorul de alimentare către pozitia „I”.
• Pentru oprire, apăsați întrerupătorul către poziția „O” (oprit).

8.2 Lansarea unei capse sau a unui cui (Fig. 3)

• Aduceți întrerupătorul de pornire / oprire în poziția ON (pornire).
• Asezați aparatul pe piesa de lucru astfel încât partea din față a acestuia să se afle acolo unde doriți să pătrundă capsa / cuiul. Apăsați știftul de siguranță al percutorului și partea din față a aparatului pe suprafața care trebuie strânsă.
• Pentru declanșarea aparatului, strângeti declanșatorul.

9 DATE TEHNICE

Tensiune nominală	230-240 V / 50 Hz
Frecvența de lovire	20 / min
Putere nominală	45W
Dimensiunile capselor / cuielor	8-14 mm / 16 mm
Clasa de protectie	II

10 ZGOMOT

Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3)

Nivel de presiune acustică LpA	82 dB(A)
Nivel de putere acustică LwA	93 dB(A)

ATENTIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat un dispozitiv de protecție auditivă.

aw (Nivel vibrații)

9,5 m/s²

K = 1,5 ~m / s^2

11 ÎNTRETINEREA

În afară de curățarea periodică, unealta nu necesită în principiu întreținere. Îndepărtați pulberea și așchiile de lemn. Acest lucru este valabil în special pentru fantele de ventilație și pentru zona magaziei.

12 GARANTIE

• Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator.
• Această garanție acoperă toate defectiunile de materiale sau de producție, cu excepția bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenții, periile, cablurile, fișele sau accesoriiile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.
• Deteriorarea și/sau defectiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garantiei.
• Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.
• Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.
• Puteți obține întotdeauna mai multe informații, apelând numărul de telefon [phone].
• Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.
• În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întreținerii neglijente sau suprasolicitării.
• Se exclude în mod categoric de la garanție defectiunea datorată pătrunderii de fluide, pătrunderii excesive a prafului, deteriorarea intenționată (cu intenție sau din neglijență

gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorrectă de alimentare de la rețea. Această listă nu este exhaustivă.

• Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unui aparat.
• Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.
• Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întreținute periodic, ...)
  Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.
• Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării.

13 MEDIU

În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați împreună cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu. Componente uzate ale mașinilor electrice nu trebuie aruncate împreună cu gunoiul menajer. Reciclați atunci dacă există unități specializate de reciclare. Pentru sfaturi privind reciclarea, consultați autoritatea locală sau magazinul de achiziție.

VARO N.V. - Vic. Van Rompuy N.V.- declară că

Joseph Van Instraat 9 - BE2500 Lier - BELGIA,

produsul: Pistol pentru cuie și capse

marcă de comerț: POWERplus

model: POWX13700

este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declarații.

Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

2011/65/EU

2006/42/EC

2014/30/EU

Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

EN60745-1 : 2009

EN60745-2-16:2010

EN IEC 55014-1 : 2021

Persoana care păstrează documentația tehnică : Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Subsemnatul acționează în numele Directorului general executiv al societății,

Philippe Vankerkhove

Divizia de reglementare – Director de conformitate
