Tip de produs	Capător/agrafator pneumatic combinat 2 în 1
Marcă	PowerPlus
Model	POWAIR0312
Categorie	Agrafator
Presiune maximă a aerului	8,3 bar (120 psi)
Presiune de serviciu recomandată	60-100 psi (4-8 bar)
Consum mediu de aer	51 l/min
Capacitate magazie	100 de cuie
Mod de activare	Acțiune secvențială unică
Dimensiuni racord aer	1/4" (6,35 mm)
Lubrifiant recomandat	Ulei mineral alb
Nivel de presiune acustică (LpA)	87 dB(A)
Nivel de putere acustică (LwA)	100 dB(A)
Vibrații (aw)	1,9 m/s² (K=0,8 m/s²)
Garanție	36 de luni (exclus uzura și abuzul)
Alimentare	Aer comprimat (prin compresor)
Funcții principale	Bătut cuie și capse, reglaj adâncime
Piese incluse	2 chei, 500 de cuie de 25 mm, 500 de cuie de 50 mm, 500 de capse de 40 mm, 500 de capse de 25 mm, sticlă goală, carcasă turnată
Întreținere	Ungere regulată (2-6 picături de ulei pe zi sau după 2 ore)
Siguranță	Ochelari, protecție auditivă, mănuși obligatorii; nu îndreptați niciodată spre dumneavoastră sau altcineva; deconectați aerul înainte de întreținere

Întrebări frecvente - POWAIR0312 PowerPlus

Cum încarc capse sau cuie în capătorul POWAIR0312?

Pentru încărcare: împingeți maneta de blocare a magaziei și glisați magazia superioară pentru a o deschide. Plasați o bandă de cuie sau capse în magazie, cu vârful sprijinit pe ghidaj. Împingeți magazia superioară până la blocare. Nu încărcați niciodată cu declanșatorul apăsat.

Ce presiune a aerului trebuie să folosesc?

Presiunea de serviciu recomandată este cuprinsă între 60 și 100 psi (4 până la 8 bar). Nu depășiți niciodată 8,3 bar (120 psi). Utilizați un regulator pentru reglaj.

Cum reglez adâncimea de înfigere?

Rotiți butonul de reglare a adâncimii (marcaj 8): în sens orar pentru a înfige mai adânc, antiorar pentru mai puțin adânc. Faceți o probă și ajustați.

Ce fac dacă un cui sau o capsă se blochează?

Deconectați mai întâi alimentarea cu aer. Trageți arborele de ungere și deschideți nasul capătorului. Scoateți elementul blocat. Închideți și reconectați aerul.

Cum ung scula?

Turnați 2 până la 6 picături de ulei mineral alb (ulei pentru scule pneumatice) în racordul de aer înainte de fiecare zi de lucru sau după 2 ore de utilizare continuă. Se recomandă un ungător automat în linie.

Ce accesorii sunt incluse cu capătorul?

Pachetul conține: 1 capător, 2 chei, 500 de cuie de 25 mm, 500 de cuie de 50 mm, 500 de capse de 40 mm, 500 de capse de 25 mm, 1 sticlă goală, 1 carcasă turnată și manualul de utilizare.

Pot folosi acest capător pentru lucrări electrice?

Nu. Scula nu este proiectată pentru fixarea cablurilor electrice. Acest lucru ar putea deteriora izolația și provoca electrocutare sau incendiu.

Care sunt instrucțiunile esențiale de siguranță?

Purtați întotdeauna ochelari de protecție, protecție auditivă și mănuși. Nu îndreptați niciodată scula spre dumneavoastră sau altcineva. Deconectați aerul înainte de orice reglaj sau curățare. Nu utilizați alt gaz decât aerul comprimat.

Cum depozitez scula pentru o perioadă lungă?

Ungeți generos scula, apoi acționați-o timp de 30 de secunde pentru a distribui uleiul. Deconectați aerul, depozitați-o într-un loc curat și uscat. Utilizați carcasa de protecție furnizată.

Care este durata garanției?

Garanția este de 36 de luni de la data achiziției. Acoperă defectele de material și de fabricație, dar exclude uzura normală, abuzul, modificările și costurile de transport. Păstrați bonul fiscal.

MANUAL DE UTILIZARE POWAIR0312 PowerPlus

5.1 Zona de lucru....3
5.2 Siguranța electrică ....3
5.3 Siguranța personală....4
5.4 Folosirea și întreținerea aparatului electric ....4
5.5 Service .... 5

6 INSTRUCTIUNI SPECIALE DE SIGURANTĂ PENTRU PISTOALELE ELECTRICE PENTRU CAPSE ....5

7 AVERTISMENTE GENERALE DE SIGURANTĂ (FIG. B)....5
8 UTILIZAREA APARATULUI....6
9 LUBRIFIEREA....8
9.1 Reglarea adâncimii (Fig. 1)......8
10 ÎNTRETINERE....9
11 DATE TEHNICE....9
12 ZGOMOT 9
13 DEPANAREA 10
14 GARANTIE ....11
15 MEDIU....12
16 DECLARATIA DE CONFORMITATE....12

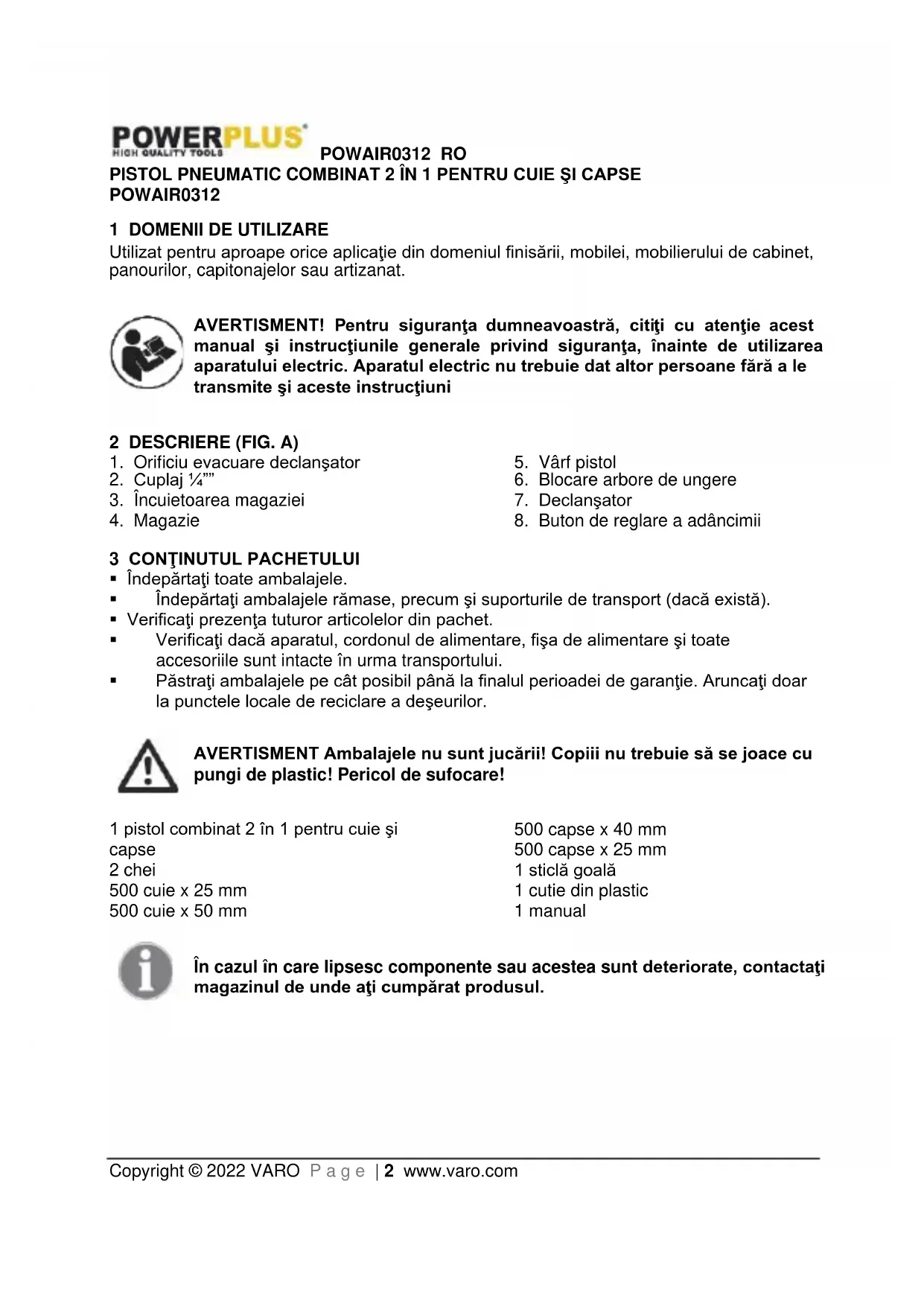

PISTOL PNEUMATIC COMBINAT 2 ÎN 1 PENTRU CUIE ŞI CAPSE POWAIR0312

1 DOMENII DE UTILIZARE

Utilizat pentru aproape orice aplicație din domeniul finisării, mobilei, mobilierului de cabinet, panourilor, capitonajelor sau artizanat.

AVERTISMENT! Pentru siguranța dumneavoastră, citiți cu atenție acest manual și instrucțiunile generale privind siguranța, înainte de utilizarea aparatului electric. Aparatul electric nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni

2 DESCRIERE (FIG. A)

1. Orificiu evacuare declanşator
2. Cuplaj 14
3. Încuietoarea magaziei
4. Magazie
5. Vârf pistol
6. Blocare arbore de ungere
7. Declanşator
8. Buton de reglare a adâncimii

3 CONTINUTUL PACHETULUI

• Îndepărtați toate ambalajele.
  Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).
• Verificati prezența tuturor articolelor din pachet.
• Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriiile sunt intacte în urma transportului.
  Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor.

AVERTISMENT Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare!

1 pistol combinat 2 în 1 pentru cuie și

capse

2 chei

500 cuie x 25 mm

500 cuie x 50 mm

500 capse x 40 mm

500 capse x 25 mm

1 sticlă goală

1 cutie din plastic

1 manual

În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.

4 SIMBOLURI

În acest manual si / sau pe masină se folosesc următoarele simboluri:

	Semnifică risc de rănire sau de deteriorare a aparatului.		Citiți manualul înainte de utilizare.
	În conformitate cu standardele esențiale de siguranță ale Directivelor europene aplicabile.		Clasa II - Aparatul este dublu izolat; Firele de împământare nu sunt prin urmare necesare.
	Purtați întotdeauna ochelari de protecție.		Purtați întotdeauna mănuși de protecție.
	Informații importante.		Produsele electrice nu trebuie eliminate împreună cu gunoiul menajer.

5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND APARATELE ELECTRICE

Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea avertismentelor și instrucțiunilor poate duce la electrocutare, incendiu și / sau rănirea gravă. Păstrați toate avertismentele de siguranță și instrucțiunile pentru consultare ulterioară. Termenul "aparat electric" folosit în cadrul avertismentelor de siguranță se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât și la aparatul alimentat cu baterii (fără fir).

5.1 Zona de lucru

• Spațiul de lucru trebuie să fie curat și bine iluminat. Spațiile dezordonate și întunecate favorizează accidentele.
• Nu utilizati aparatele electrice în spații cu atmosferă potențial explozivă, cum ar fi în prezența lichidelor inflamabile, a gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.
• Atunci când lucrați cu aparatul electric, nu lăsati copiii și alti privitori să se apropie de spațiul de lucru. Distragerea atenției vă poate face să pierdeți controlul aparatului.

5.2 Siguranța electrică

Verificați întotdeauna dacă alimentarea de la rețea corespunde cu tensiunea de pe plăcuța indicatoare a caracteristicilor.

POWAIR0312 RO

• Ștecărele aparatului electric trebuie să se potrivească la priză. Nu modificați în niciun fel ștecărul. Nu folosiți niciun fel de fișe de adaptare pentru aparatele electrice cu împământare. Ștecărele și prizele nemodificate reduc riscul de electrocutare mortală.
• Evitați contactul cu suprafețe împământate, cum ar fi țevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.
  Nu expuneți aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală crește în cazul în care apa pătrunde în interiorul aparatului electric.
• Nu deteriorați cablul. Nu folosiți niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstrați cablul ferit de căldură, ulei, margini ascuțite sau piese în mișcare. Cablurile deteriorate sau încâlcite cresc riscul de electrocutare mortală.
• Când aparatul electric funcționează în exterior, folosiți un prelungitor adecvat folosirii în exterior. Folosirea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare mortală.
• Dacă trebuie folosit aparatul electric în medii umede, folosiți un o priză protejată cu disjunctor bipolar. Folosirea unui disjunctor polar reduce riscul de electrocutare mortală.

5.3 Siguranța personală

• Aveți grijă la ce lucrați și folosiți-vă simțul practic atunci când lucrați cu aparatul electric. Nu folosiți un aparat electric atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu aparatul electric poate duce la rănirea gravă.
• Folosiți echipament de siguranță. Purtați întotdeauna elemente de protectie pentru ochi. Echipamentul de siguranță, cum ar fi masca de praf, încălțămintea de siguranță împotriva alunecării, casca dură sau protectiile auditive, reduce rănirile.
• Evitați pornirea accidentală. Asigurați-vă că întrerupătorul se află în poziția deconectată înainte de a conecta aparatul la priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în poziția de pornire favorizează accidentele.
  Îndepărtați orice sculă de reglare sau cheie de piulițe înainte de a porni aparatul electric. O cheie de piulițe sau altă cheie lăsată prinsă de o piesă rotativă a aparatului electric poate duce la rănire.
  Nu vă întindeți. Mentineți permanent un sprijin și un echilibru corespunzător pe picioare. Acest lucru permite un control mai bun al aparatului electric în situații neprevăzute.
• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul, hainele sau mănușile departe de aparatul electric. Hainele largi, bijuteriile sau părul lung pot fi prinse de părțile în mișcare.
• Dacă v-au fost furnizate dispositive pentru conectarea de utilaje de extragere și colectare a prafului, asigurati-vă că sunt conectate și folosite corect. Folosirea acestor dispositive poate reduce riscurile asociate intrării în contact cu praful.

5.4 Folosirea și întreținerea aparatului electric

- Nu suprasolicitați aparatul electric. Folosiți în aparatul electric conform destinației sale. Folosirea în mod corespunzător a aparatului electric va realiza mai bine și mai sigur sarcina la parametrii pentru care a fost conceput.

POWAIR0312 RO

Nu utilizați aparatul dacă întrerupătorul nu îl pornește sau oprește. Orice aparat care nu poate fi controlat din întrerupător este periculos și trebuie reparat.
- Deconectați fișa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriiile sau de a depozita aparatul electric. Astfel de măsuri de prevenire reduc riscul de a porni accidental aparatul electric.
- Depozitați aparatul oprit departe de îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu acesta sau cu instrucțiunile sale să lucreze cu aparatul. Aparatele electrice sunt potențial periculoase dacă sunt folosite de persoane neinstruite.
Întrețineți aparatele. Verificați alinierea sau prinderea părților în mișcare, crăparea pieselor sau orice altă stare ce poate afecta funcționarea aparatului. Dacă este deteriorat, reparați aparatul înainte de a-l utiliză. Multe accidente sunt cauzate de aparate electrice prost întreținute.
- Păstrați piesele de tăiere ascuțite și curate. Sculele de tăiere întreținute corespunzător, având lamele de tăiere ascuțite, fac mai greu priză și sunt mai ușon de controlat.
Utilizați aparatul, accesoriiile și lamele etc. în conformitate cu aceste instrucțiuni și în modul destinat utilizării specifice a acestui aparat, luând în calcul condițiile de lucru și operațiunile care trebuie efectuate. Utilizarea aparatului electric pentru operațiuni diferite de cele pentru care a fost conceput poate duce la situații periculoase.

5.5 Service

- Reparați aparatul la un tehnician autorizat, folosind doar piese de schimb standard. Astfel, se va păstra siguranța în funcționare a aparatului.

6 INSTRUCTIUNI SPECIALE DE SIGURANTĂ PENTRU PISTOALELE ELECTRICE PENTRU CAPSE

• Deconectați întotdeauna fișa de la priză înainte de introducerea capselor sau a cuielor
  Nu îndreptați niciodată mașina către alte persoane sau către animale.
• Utilizați numai capse sau cuie corespunzătoare pentru unealtă.
  Înainte de utilizarea uneltei, verificați funcționarea corespunzătoare a dispozitivului de siguranță.
• Nu blocați dispozitivul de siguranță.
• Opriti unealta la întreruperea sau terminarea lucrului.
• Purtati dispositive de protectie pentru urechi.
• Nu acționați unealta decât dacă aceasta este așezată ferm pe piesa de prelucrat. Dacă unealta nu se află în contact cu piesa de prelucrat, elementul de strângere ar putea fi deviat la distanță de țintă.
• Nu utilizati pistolul pentru strângerea cablurilor electrice. Nu este proiectat pentru montarea cablurilor electrice și ar putea deteriora izolația cablurilor electrice, provocând electrocutare sau incendiu.

7 AVERTISMENTE GENERALE DE SIGURANTĂ (FIG. B)

• Pentru a evita rănirea dvs. sau a privitorilor, consultați secțiunile Utilizarea aparatului, Întreținerea și Depanarea, pentru informații suplimentare (fig. 1).
• Pentru a preveni rănirea ochilor, purtați întotdeauna ochelari de protecție cu apărători laterale din plastic dur. Asigurați-vă că toate persoanele din zona de lucru poartă același tip de ochelari de protecție (fig. 2).
• Purtați întotdeauna cască dură și protecții auditive (fig. 3).

POWAIR0312 RO

Nu utilizați oxigen, hidrogen, dioxid de carbon sau alte gaze îmbuteliate ca sursă de alimentare pentru acest aparat, deoarece va exploda și va provoca rănirea gravă (fig. 4).
- Luați degetul de pe declanșator când nu bateți cuie sau capse. Nu transportați aparatul cu degetul pe declanșator, deoarece aparatul va ejecta capsa/cuiul dacă se apasă siguranța (fig. 5).
- Nu racordati aparatul la un furtun de aer comprimat cu presiune mai mare de 200 psi sau 13,7 bar (fig. 6).
- Compresoarele de aer trebuie să respecte reglementarea ANSI B19.3 1981 (U.S.), "Standard de siguranță pentru compresoare în industriile de procesare" (fig. 7).
Este absolut necesară o presiune nominală minimă de lucru a aerului de 150 psi (10,3 bar) sau 150% din presiunea maximă produsă în sistem (fig. 8).
- Aparatul și furtunul de aer comprimat trebuie echipate cu un cuplaj de furtun astfel ca întreaga presiune să fie eliberată din aparat atunci când racordul de cuplare este decuplat (fig. 9).
Utilizați doar aer comprimat provenit printr-un ansamblu de 3 piese (fig. 10).
- Nu încărcați niciodată cuie sau capse înainte de conectarea aparatului la alimentarea cu aer (fig. 11).
Nu utilizati aparatul dacă vârful aparatului, declanşatorul sau arcurile nu mai funcționează, lipsesc sau sunt deteriorate. Demontarea vârfului aparatului, a declanşatorului sau a arcului este periculoasă (fig. 12).
- Înainte de a utiliza aparatul, asigurați-vă că declanșatorul, şurubul și capacul sunt bine fixate (fig. 13).
- Nu modificati aparatul fără autorizare (fig. 14).
- Deconectați aparatul de la alimentarea cu aer de câte ori opriți lucrul cu aparatul (fig. 15).
- Nu îndreptați aparatul spre dvs. sau spre altii (fig. 16).
- Bateți cuiele sau capsele doar pe suprafața de lucru, niciodată în materiale prea dure care nu pot fi pătrunse (fig. 17).
- Nu bateți cuie sau capse peste alte cuie sau capse. Este interzisă utilizarea mașinii în unghi înclinat (fig. 18).
- Nu împingeți vârful aparatului pe suprafața de lucru până nu este nevoie de un al doilea element de fixare (fig. 19).
Nu bateți cuie sau capse aproape de marginea suprafeței de lucru. Piesa de prelucrat se poate rupe, iar cuiul/capsa poate fi proiectat(ă) și poate lovi pe cineva (fig. 20).
Nu încărcați cuie/capse cu declanșatorul sau cu vârful aparatului apăsat (fig. 21).
- Nu utilizati aparate fără eticheta Pericol aplicată (fig. 22).
Nu utilizati aparatul care prezintă pierderi de aer sau necesită reparații (fig. 23).
Asigurați-vă că stați bine în echilibru când utilizați sau manipulați aparatul (fig. 24).
- Utilizați aparatul la presiunea recomandată de 4-8 bar.

8 UTILIZAREA APARATULUI

1. Înainte de a utiliza aparatul, citiți „Avertismente privind siguranța”.

2. Împingeți pârghia de blocare a magaziei și glisați magazia superioară pentru a deschide magazia.
3. Introduceți banda de cuie sau de capse în magazie cu vârful așezat pe ghidajul pentru cuie și capse. Nu încărcați cu declanșatorul apăsat.
4. Apăsați magazia superioară înapoi, până la blocarea încuietorii.
5. Nu îndreptați pistolul spre dvs. sau spre alte persoane. Conectați furtunul.
6. Așezați vârful pistolului pe piesa de prelucrat și trageți declanșatorul.
7. Deconectați alimentarea cu aer dacă un cui sau o capsă se blochează.
8. Trageți arborele de ungere și trageți partea superioară a vârfului pistolului. Deschideți magazia în partea din față. Scoateți cuiele sau capsele blocate și închideți capacul frontal.
9. Nu îndreptați pistolul spre dvs. sau spre alte persoane și conectați din nou furtunul.

9 LUBRIFIEREA

Pentru a se crește durata de viață a mașinii și a se menține funcționarea continuă, se recomandă montarea unui ansamblu automat filtru – regulator - gresor (Fig. 1) Gresorul în linie trebuie verificat cu regularitate și alimentat cu ulei pentru aparate pneumatice.

Reglarea corectă a gresorului ansamblului se face prin așezarea unei coli de hârtie lângă orificiile de evacuare și menținerea regulatorului în poziția deschisă timp de aproximativ 30 de secunde. Gresorul este reglat corect atunci când o pată subțire de ulei se strânge pe hârtie. Evitați cantitățile excesive de ulei.

Dacă mașina trebuie depozitată o perioadă extinsă de timp (peste noapte, în weekend, etc.) mașina trebuie unsă din abundență în tot acest timp. Mașina trebuie lăsată să funcționeze 30 de secunde pentru a lăsa uleiul să se distribuie uniform în întreaga mașină. Mașina trebuie depozitată într-un mediu curat și uscat.

• Cel mai important aspect este ca mașina să fie corect unsă, păstrându-se gresorul conductei de aer umplut și reglat corect. Fără o ungere corectă, mașina nu va funcționa corect, iar piesele se vor uza.
• Utilizați gresorul adecvat în gresorul admisiei de aer. Gresorul trebuie să aibă debit scăzut sau variabil de aer și trebuie menținut umplut la nivelul corect. Utilizați doar lubrifiantii recomandați, special destinații utilizărilor pneumatice. Alte produse pot deteriora componentele de cauciuc ale sculelor, inelele toroidale și alte componente de cauciuc.

9.1 Reglarea adâncimii (Fig. 1)

Adâncimea de actionare a unui element de fixare este reglată de la butonul de reglare a adâncimii (8). Adâncimea de actionare se reglează din fabrică la o valoare nominală. Actionați de test un element de fixare și verificați adâncimea. Dacă se dorește modificarea, rotiți butonul de reglare (8). Rotiți în sens orar butonul (8) pentru a crește adâncimea de actionare, rotiți în sens invers orar butonul pentru a reduce adâncimea de actionare. Actionați de test un alt element de fixare și verificați din nou adâncimea. Pentru a obține rezultatele dorite, repetați după cum este necesar. Nivelul de presiune a aerului necesar variază în funcție de reglajul care va stabili cea mai joasă valoare la care se efectuează în mod complet lucrarea. Valoarea presiunii aerului care depășește nivelul necesar poate provoca uzura prematură și/sau avarierea uneltei.

IMPORTANT!

Dacă nu este instalat niciun filtru/regulator de presiune/gresor la sistemul de aer comprimat, aparatele pneumatice trebuie unse cu 2-6 picături de ulei, minim o dată pe zi sau după fiecare două ore de utilizare. Această operație se face direct de la cuplajul tată sau de la şurubul (ULEI) prevăzute în acest scop pe lateralul carcasei aparatului.

Fig 2

1. Sculă
2. Racord rapid
3. Cuplaj rapid
4. Furtun de aer
5. Racord rapid

6. Cuplaj rapid

7. Lubrificator

8. Regulator
9. Filtru
10. Supapă de închidere
11. Compresor de aer

10 ÎNTRETINERE

Înainte de a regla, elimina blocajele, efectua lucrări de service și de întreținere, relocare și în timpul perioadelor de neutilizare, deconectați aparatul de la compresor.

Lubrifierea regulata: daca utilizati unealta fără sistemul automat de ungere integrat, turnați 2-6 picături de ulei pentru unelte pneumatice în orificiul de admisie a aerului, înainte de a începe lucrul sau după doua ore de utilizare continuă, în funcție de caracteristicile piesei de prelucrat sau de tipul de cuie/capse.
- Aparatele pneumatice trebuie verificate periodic, iar piesele uzate sau rupte trebuie înlocuite pentru a păstra siguranța de funcționare și eficiența aparatului. Verificați și înlocuiti toate inelele O și garniturile uzate sau deteriorate etc. Strângeți toate șuruburile și capacele pentru a evita rănirea.
- Efectuați inspectii regulate pentru a verifica dacă declanșatorul, arcul sau mecanismul de siguranță se mișcă liber și pentru a vă asigura că sistemul de siguranță este complet și funcțional; fără piese lipsă sau slăbite, fără cuie/cape acumulate, fără impurități.
Păstrați magazia și vârful aparatului curate și fără impurități sau particule abrazive.
Când temperaturile scad sub limita înghețului, aparatele trebuie păstrate la căldură, prin orice metodă sigură și convenabilă.

11 DATE TEHNICE

Model	POWAIR0312
Mod de activare	Acțiune secvențială unică
Presiune max. permisă	120PSI(8.3 bar)
Presiune de lucru	60-100PSI(4-7bar)
Dimensiune admisie aer	14 "
Consum mediu aer	51 l/min
Lubrifiant recomandat	Ulei mineral alb
Capacitate cuie	100 buc

12 ZGOMOT

Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3)

Nivel de presiune acustică LpA	87dB(A)
Nivel de putere acustică LwA	100dB(A)

ATENTIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat un dispozitiv de protectie auditivă.

aw (Nivel vibrații):

1.9m/s²

K = 0.8m / s^2

13 DEPANAREA SIMPTOM

SIMPTOM	PROBLEMA	SOLUȚII
Pierdere de aer Lângă partea de sus a aparatului sau în zona declanșatorului.	Inelul O din supapa declanșatorului este deteriorat.	Verificați și înlocuiti îneul O.
	Capul supapei declanșatorului este deteriorat.	Verificați și reparați.
	Tija supapei declanșatorului, garnitura sau inelul O prezintă deteriorări.	Verificați și reparați tija supapei declanșatorului, garnitura sau inelul O.
Pierdere de aer lângă partea de jos a aparatului.	Șuruburi slăbite.	Strângeți șuruburile.
	Inele O sau amortizor deteriorate sau uzate.	Verificați și înlocuiti înelele O sau amortizorul.
Pierdere de aer între corp și capacul cilindrului.	Șuruburi slăbite.	Strângeți șurubul.
	Inele O sau garnituri deteriorate sau uzate.	Verificați și înlocuiti înelele O sau amortizorul.
Cuiele/capsele intră prea adânc.	Amortizor uzat.	Înlocuiti amortizorul.
	Presiunea aerului este prea mare.	Reglați presiunea aerului.
Aparatul nu funcționează bine. nu poate bate cuiele/capsele sau funcționează încet.	Alimentare cu aer necorespunzătoare.	Verificați dacă alimentarea cu aer este corespunzătoare.
	Ungere necorespunzătoare.	Introduceți 2 - 6 picături de ulei în admisia de aer.
	Inele O sau garnituri deteriorate sau uzate.	Verificați și înlocuiti înelele O sau garnitura.
	Portul de evacuare din capul cilindrului este blocat.	Înlocuiti componentele interne deteriorate.
Aparatul scapă cuiele/capsele.	Amortizor rupt sau arc deteriorat.	Înlocuiti amortizorul sau arcul de acționare.
	Impurități în placa frontală.	Curățați canalul de antrenare de pe placa frontală.
	Impuritățile sau deteriorarea împiedică mișcarea liberă în magazie a cuielor/capselor.	Magazia trebuie curățată.
	Inel O uzat sau uscat pe piston sau lipsă ungere.	Inelele O trebuie înlocuite. Ungeți.
	Garnitură neetanșă capac cilindru.	Înlocuiti șaiba de etanșare.

POWAIR0312 RO

SIMPTOM	PROBLEMĂ	SOLUȚII
Aparatul se blochează.	Cuie/capse necorespunzătoare sau deteriorate.	Înlocuiti și utilizați cuiele/capsele corespunzătoare.
	Ghidaj de antrenare uzat sau deteriorat.	Verificați și înlocuiti dispozitivul de acționare.
	Șurub magazie sau vârf slăbit.	Strângeți magazia.
	Magazia este murdară	Curățați magazia.

14 GARANTIE

• Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator.
• Această garanție acoperă toate defectiunile de materiale sau de producție, cu exceptia bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenții, periile, cablurile, fișele sau accesoriiile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.
• Deteriorarea și/sau defectiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garanției.
  Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.
• Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.
• Puteți obține întotdeauna mai multe informații, apelând numărul de telefon [phone].
• Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.
  În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întreținerii neglijente sau suprasolicitării.
  Se exclude în mod categoric de la garanție defectiunea datorată pătrunderii de fluide, pătrunderii excesive a prafului, deteriorarea intenționată (cu intenție sau din negliență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorrectă de alimentare de la rețea. Această listă nu este exhaustivă.
• Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unui aparat.
• Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.
• Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întreținute periodic, ...)
• Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.

- Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării.

15 MEDIU

În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați împreună cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu.

Componente uzate ale maşinilor electrice nu trebuie aruncate împreună cu gunoiul menajer. Reciclați atunci dacă există unități specializate de reciclare. Pentru sfaturi privind reciclarea, consultați autoritatea locală sau magazinul de achiziție.

16 DECLARATIA DE CONFORMITATE

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA, declară că

produsul: Pistol pneumatic combinat 2 în 1 pentru cuie și capse

marcă înregistrată: PowerPlus

model: POWAIR0312

este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declarații.

Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii);

2006/42/EC

Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii);

EN ISO1148-13 : 2018

Persoana care păstrează documentația tehnică : Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Subsemnatul acționează în numele Directorului general executiv al societății,

Mertens Lido

Ludo Mertens

Manager de certificare
